题目肥皂盒注塑模具设计与制造目录前言 (4)第一章肥皂盒设计及其成型工艺的分析 (5)1.1塑件分析 (5)1.2塑料的选材及性能分析 (5)1.3ABS塑料的注射过程及工艺 (7)1.4ABS的主要缺陷及消除措施 (8)第二章肥皂盒模具设计方案 (9)2.1分型面方案的优化确定 (9)2.2型腔数量以及排列方式的确定 (10)第三章模具设计与对比创新 (11)3.1注塑机选型 (11)3.2模具浇注系统设计和浇口的设计 (13)3.3成型零件工作尺寸的设计和计算 (16)3.4模架的确定和标准件的选用 (19)3.5合模导向机构和定位机构 (20)3.6脱模推出机构的设计 (22)3.7排气系统设计 (23)3.8冷却系统的优化设计 (23)第四章模具装配 (25)4.1塑料模具装配的技术要求 (25)4.2塑料模具装配过程 (25)第五章模具工作过程 (27)总结 (28)前言从整体上看，中国塑料模具无论是在数量上，还是在质量、技术和能力等方面都有了很大进步，但与国民经济发展的需求、世界先进水平相比，差距仍很大。

一些大型、精密、复杂、长寿命的中高档塑料模具每年仍需大量进口。

在总量供不应求的同时，一些低档塑料模具却供过于求，市场竞争激烈，还有一些技术含量不太高的中档塑料模具也有供过于求的趋势。

加入WTO，给塑料模具产业带来了巨大的挑战，同时带来更多的机会。

由于中国塑料模具以中低档产品为主，产品价格优势明显，有些甚至只有国外产品价格的1/5～1/3，加入WTO后，国外同类产品对国内冲击不大，而中国中低档模具的出口量则加大；在高精模具方面，加入WTO前本来就主要依靠进口，加入WTO后，不仅为高精尖产品的进口带来了更多的便利，同时还促使更多外资来中国建厂，带来国外先进的模具技术和管理经验，对培养中国的专业模具人才起到了推动作用。

进口的塑料模具中，最多的是为汽车配套的各种装饰件模具、为家电配套的各种塑壳模具、为通信及办公设备配套的各种注塑模具、为建材配套的挤塑模具以及为电子工业配套的各种塑封模具等。

肥皂盒模具的设计一 摘要肥皂盒在我们的生活中非常的普遍，几乎每家都要用到。

市场上也有各种各样的肥皂盒，形状各 异，有些是把肥皂盒做成水果造型，有些是动植物造型，来吸引顾客的目光，以引发人们的购买欲。

此 次设计的肥皂盒的结构较简单，但在设计时考虑其应用,还相应的做了些曲面,所以曲面结构较多,计算 也就较多.在生活中,我们把肥皂放在盒上的时候，常常会因肥皂盒内积水而使肥皂软化掉， 这样就会降 低肥皂的使用寿命。

也有些肥皂盒在下盖底部打孔，使水容易流出，但是这类肥皂盒的缺点是，会因下 面漏水，把房间里弄的湿湿的。

此次设计的肥皂盒是在上盖上打孔，肥皂放在上盖上，这样水会沿孔斜 度往下盖流，水积在下盖里，上下盖之间有一定的距离保证一定的时间里水不会满到上盖的肥皂上，积 水手动倒掉即可，这样即保证了肥皂的利用率，又保证了房间的清洁。

其设计方案通过 Pro/E建模如图 1.1 和 1.2。

-42 HRC图1.1 肥皂盒整体外型图图1.2 肥皂盒整体结构分开模型图优点是：结构简单，提高肥皂的使用寿命；缺点是:积在下盖的积水需人工手动倒出。

此次设计是以上 盖为主，下盖为辅。

在上盖的设计中主要要解决以下几个问题：1、肥皂放在上盖上时，以点接触，设 计六个椭圆突出,支撑肥皂，使肥皂和盒子之间以点接触；2、上盖上还要开一个槽，使水可以沿着曲面 流人下盖；3、设计浇口时要注意上盖上表面的精度，不能在表面上留有印痕；4、在设计推出机构时要注意推杆放置的位置，放在下表面，不能影响上表面的表面精度；5、在开模时需保证塑件留在型腔上， 用推杆顶出。

设计中，辅以下盖的装配图。

关键词：复位机构，脱模机构，浇口，二 塑件的工艺分析2.1 分析塑件使用材料的种类及工艺特征 该塑件材料选用 ABS（丙烯腈—丁二烯—苯乙烯共聚物）。

ABS 有良好的耐化学腐蚀及表面硬度 ， 有良好的加工性和染色性能。

ABS 无毒、无味、呈微黄色，成型的塑件有较好的光泽。

摘要本文是关于肥皂盒的塑料注塑模具的设计，在正确分析塑件的结构，技术要求及企业的生产实际情况后进行塑件的注射模设计。

分别对聚苯乙烯的性能，塑件结构特点分析后，采用了侧浇口进行浇注，以及注射机的选用，分型面的选择，型腔数目的确定，成型零部件的结构设计以及相关的计算，并配有图例来加以说明。

采用CAD软件对模具进行辅助设计、分析、绘图。

其核心知识是塑料成型、材料成型技术基础、机械设计、塑料成型工艺、计算机辅助设计、模具CAD等。

通过本次设计，可以对注射模具有一个初步完整的认识，注意到设计中的一些细节问题，如制作的结构、成型零部件的尺寸计算，了解模具结构及工作原理；设计中对注射机相关重要参数进行验证，包括模具闭合厚度、模具安装尺寸、模具开模行程、注射机的锁模等。

校核合格后，进行成型零件加工工艺过程的制定，既要保证塑件的质量，又要兼顾经济性。

关键字：聚苯乙烯（PS），注射模，肥皂盒，浇注系统，分型面ABSTRACTThis article is about the soapbox mold design, plastic parts in the correct analysis of the structure, technical requirements and actual situation of production after the injection mold plastic parts design. Respectively Polypropylene performance analysis of structural characteristics of plastic parts, the use of points for pouring gate, as well as the choice of injection machine, the choice of parting surface, the determination of the number of cavity, forming the structural design of components, with a legend to be described. The use of CAD software for mold design, analysis, graphics. The core knowledge is the plastic mold, molding material and technological base, and mechanical design, plastic molding technology, computer-aided design, CAD, such as mold.Through this design may to cast the mold to have a preliminary understanding, notes in the design certain detail question, understands the mold structure and the principle work, The design should be certification, Primarily related to the injection machine of important parameters the certification including die close thickness sizes, the name distance, injection machine of the die drae force and so on. After checking qualified , the molding parts machining process design must ensure that the quality of Supervision taking into account the economy.KEY WORDS：polystyrene，injection mold, soapbox , pouring system, parting surface目录第1章绪论 (1)1.1塑料的组成及特性 (3)1.1.1塑料的含义及分类 (3)1.1.2 塑料的组成 (4)1.1.3 塑料的特性 (4)1.2 注射模成型原理及工艺特性 (5)1.3主要塑料的性能参数 (5)1.4 聚苯乙烯的工艺性能 (6)1.5 选题的目的意义 (7)第2章注射成型工艺及注射机的选择 (8)2.1 塑件三维图及基本尺寸 (8)2.2工艺分析 (9)2.3 注射成型基本过程 (9)2.4注射机的分类 (10)2.5注射机的选用 (11)2.6注射机工艺参数的校核 (12)第3章成型零部件件的模具设计 (13)3.1型腔数目的确定 (13)3.2分模面的选择 (14)3.3浇注系统的设计 (15)3.3.1浇注系统 (15)3.3.2主浇道设计 (16)3.3.3浇口套的选择 (17)3.3.4分浇道设计 (17)3.3.5浇口设计 (19)3.4 排气系统的设计 (21)3.5 钩料脱模装置的设计 (22)3.6顶出机构的设计 (23)3.7 导向机构的设计 (25)3.8 凹凸模的设计 (27)3.8.1凹凸模工作尺寸的计算 (27)3.8.2凹凸模的选材 (32)3.8.3 凹模的结构设计 (33)3.8.4凸模的结构设计 (33)3.9定位圈的设计 (34)3.10模架的选择 (34)3.11加热、冷却系统的设计 (35)第4章总结 (38)参考文献 (39)致谢 (40)第1章绪论塑料制品的使用越来越泛，在很多方面，它己成为金属制品的替代物。

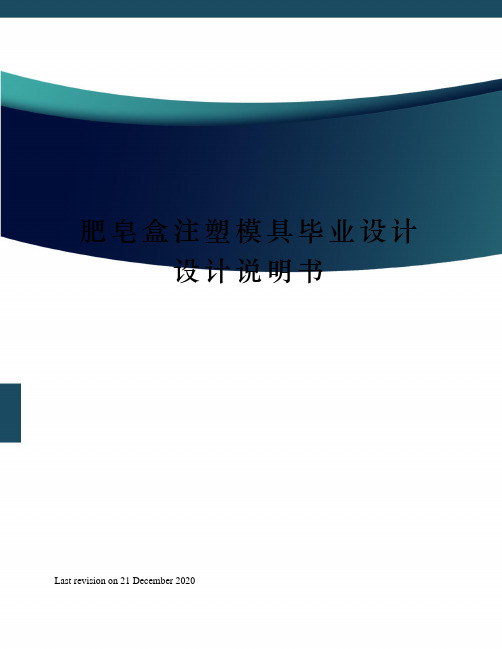

肥皂盒注塑模具毕业设计设计说明书Last revision on 21 December 2020目录引言 (2)引言近年来工业产品塑料化的趋势不断上升。

注塑成型是塑料加工中最普遍采用的方法，其中最主要之一的注塑模具已经很广泛的采用。

它在质量、精度、制造周期以及注塑成型过程中的生产效率等方面水平的高低，直接影响产品的质量、产量、成本及产品的更新换代，同时也决定着企业在市场竞争中的反应能力和速度。

注塑模具与其它机械行业想比，有以下三个特点：第一，模具不能像其它机械那样可作为基本定型的商品随时都可以在机电市场上买到。

模具制造不可能形成批量生产，即模具是单件生产的，其寿命越长，重复加工的可能性越小。

因此，模具的制造成本较高。

第二，因为注塑模具是为产品中的塑料制品而订制的，作为产品，除质量、价格等因素之外，很重要的一点就是需要尽快地投放市场，所以对于为塑料制品而特殊定订制的模具来说，其制造周期一定要短。

第三，模具制造是一项技术性很强的工作，其加工过程集中了机械制造中先进技术的部分精华与钳工技术的手工技巧，因此要求模具工人具有较高的文化技术水平，特别是对企业来说要求培养“全能工人”，使其适应多工种的要求，这种技术工人对模具单件生产方式组织均衡生产是非常重要的。

综上所述，模具制造存在成本高，要求制造周期短，技术性强等特点，目前，随着科学技术的不断发展和计算机的应用，这些问题得到了很大的改善。

随着各种性能优越的工程塑料不断开发，注塑工艺越来越多地被各个制造领域用以成型各种性能要求的制品。

要高质量、经济地生产出注塑制品，必须综合考虑成型树脂、注塑模具及注塑机的问题，注塑模具的设计质量直接影响成型制品的生产效率、质量及成本。

注塑模具在注射制品成型中起着极其重要的作用，除了塑料制品的表面质量、成型精度完全由模具决定之外，塑料制品的内在质量、成型效率也受模具左右，所以如何高质量、简明、快捷、规范化地设计注塑模具，成为发挥注塑成型工艺的优越性，扩大注塑制品的首要问题。

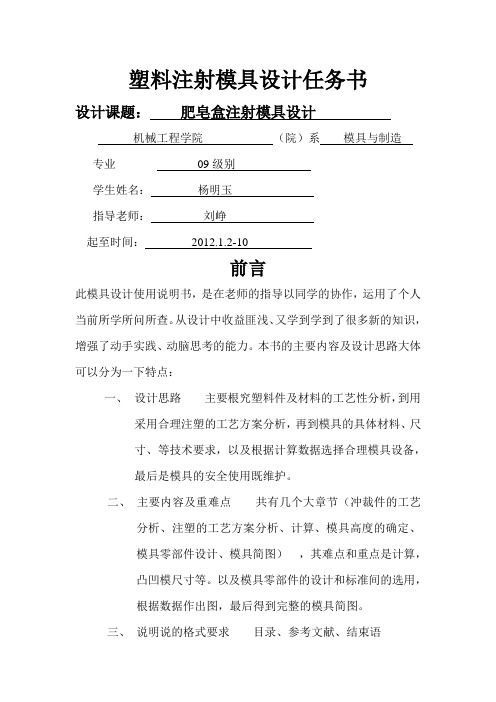

塑料注射模具设计任务书设计课题：肥皂盒注射模具设计机械工程学院（院）系模具与制造专业09级别学生姓名：杨明玉指导老师：刘峥起至时间：2012.1.2-10前言此模具设计使用说明书，是在老师的指导以同学的协作，运用了个人当前所学所问所查。

从设计中收益匪浅、又学到学到了很多新的知识，增强了动手实践、动脑思考的能力。

本书的主要内容及设计思路大体可以分为一下特点：一、设计思路主要根究塑料件及材料的工艺性分析，到用采用合理注塑的工艺方案分析，再到模具的具体材料、尺寸、等技术要求，以及根据计算数据选择合理模具设备，最后是模具的安全使用既维护。

二、主要内容及重难点共有几个大章节（冲裁件的工艺分析、注塑的工艺方案分析、计算、模具高度的确定、模具零部件设计、模具简图），其难点和重点是计算，凸凹模尺寸等。

以及模具零部件的设计和标准间的选用，根据数据作出图，最后得到完整的模具简图。

三、说明说的格式要求目录、参考文献、结束语在一学期的学习中，以及老师同学的帮助中，该书顺利的完成，但由于个人的设计经验局限，可能存在一些不完善之处，敬请老师及各位读者批评指正。

目录一塑件分析 (3)1、塑件的使用分析： (3)2、塑件的性能分析： (3)4、塑件的尺寸、精度和表面质量分析： (4)5、塑件的几何形状； (4)二模具结构设计 (4)1、分型面的确定 (4)2、型腔的布局 (4)3.浇注系统的设计 (5)4、注射机的选择 (8)5、成型零件的结构设计 (8)6、成型零件工作尺寸计算 (8)7.型芯尺寸计算： (9)8.凹模深度和型芯高度尺寸计算： (9)三、推出机构设计 (10)1、结构方式 (10)2、设计要求 (10)四.模具冷却系统的设计 (11)五、模具型腔的强度和刚度的校核 (11)六、开模行程的校核 (12)七、型腔壁厚和底板厚度计算 (12)八、导柱导向机构的设计 (12)九、脱模机构的设计 (13)十、温度调节系统的设计 (13)十一、模具闭合高度的确定 (14)十二、模架的选择 (14)密、外形轮廓清晰的塑件。

摘要近年来，我国家电工业的高速发展对模具工业，尤其是塑料模具提出了越来越高的要求，2004年，塑料模具在整个模具行业中所占比例已上升到30%左右，据有关专家预测，在未来几年中，中国塑料模具工业还将持续保持年均增长速度达到10%以上的较高速度的发展。

国内塑料模具市场以注塑模具需求量最大，其中发展重点为工程塑料模具。

注射成型是塑料成型的一种重要方法，它主要适用于热塑性塑料的成型，可以一次成型形状复杂的精密塑件。

本课题就是将小家电的榨汁机的料桶杯作为设计模型，将注射模具的相关知识作为依据，阐述塑料注射模具的设计过程。

本设计对榨汁机料桶杯进行的注塑模设计，利用UG软件对塑件进行了实体造型，对塑件结构进行了工艺分析。

明确了设计思路，确定了注射成型工艺过程并对各个具体部分进行了详细的计算和校核。

如此设计出的结构可确保模具工作运用可靠，保证了与其他部件的配合。

最后用autoCAD绘制了一套模具装配图和零件图。

本课题通过对榨汁机料桶杯的注射模具设计，巩固和深化了所学知识，取得了比较满意的效果，达到了预期的设计意图关键词：塑料模具；注射成型；模具设计；AbstractIn recent years, China's household electrical appliance industry in the development of high-speed tooling industry, in particular the plastic mold of the ever-increasing demands. In 2004, the plastic mold industry in the entire Die share has risen to 30% According to the experts predict that in the next few years, China plastic mold industry will continue to maintain an average annual growth rate of 10% over the high rate of development. Domestic market to plastic mold injection mold greatest demand, which focused on the development of engineering plastics die. Plastic injection molding molding is an important method, which is primarily applicable to thermoplastic plastic molding, Molding can be a complex shape of precision plastic parts. Is the topic of small appliances Juicer the drums Cup as a design model, the injection mold-related knowledge as a basis for elaborate plastic injection mold design process. The design of Orange drums Cup for the injection mold design, the use of software UG plastic parts for the solid modeling, Plastic Parts of the structure analysis for the process. Defined the design, determine the injection molding process as well as some specific details of the calculation and verification. The design of such a structure can be used to ensure reliable Die work to ensure that the other parts of the tie. Finally, a set of auto mapping mold parts and assembly plans. The subject of Orange drums Cup injection mold design, and to consolidate and deepen the learning, has been fairly satisfied with the results, achieved the desired design intentKeywords : plastic mold; injection molding; Mold design;目录摘要 (1)Abstract (2)目录 (3)第1章绪论 (5)第2章肥皂盒塑料件 (7)2.1塑件的原材料分析 (7)2.2塑件的结构和尺寸精度及表面质量分析 (8)2.2.1塑件的结构分析 (8)2.2.2塑件尺寸精度的分析 (8)2.2.3表面质量的分析 (8)2.3塑件的体积重量 (8)2.4塑件的注射工艺参数的确定 (9)第3章注射机的选定 (10)3.1注射机的选用 (10)3.2注射机的参数校核 (10)第4章塑料注射模具设计 (12)4.1分型面的选择 (12)4.2 型腔数的确定 (12)4.3确定型腔的排列方式 (12)4.4模具工作的设计与计算 (13)4.5浇注系统 (15)4.5.1浇注系统的组成 (15)4.5.2浇注系统的设计 (16)4.6推出系统 (18)4.6.1 推出机构的作用和种类 (18)4.6.2推杆推出机构的组成 (18)4.6.3 推杆推出机构的设计 (19)4.7导向机构 (20)4.7.1导向机构的作用和组成 (20)4.7.2 导向机构的设计 (20)4.8冷却和排气系统 (21)4.8.1 冷却系统 (21)4.8.2 排气系统 (21)4.9注射模标准模架的设计 (21)第5章总结 (24)致谢 (25)参考文献 (26)第一章绪论在21世纪的今天，随着科学技术的不断进步和社会的高速发展，产品更新换代越来越快。

南京工程学院专接本毕业设计说明书(论文)作者：孙凡凡学号：101031231学院（系、部）：精密制造工程系专业：数控加工与模具设计题目：带侧抽芯肥皂盒的模具设计指导者：陆宝山评阅者：2014 年 4 月 15 南京【摘要】塑料成型包括了如热塑性塑料的成型和热固性塑料的成型。

热塑性塑料成型最为重要，也是应用较为广泛的一种成型方式，它包括注射成型，挤出成型，吹型成型，吸塑成型等。

这个主题主要是我完成了横向核心带侧抽芯肥皂盒的注塑模具结构设计。

首先,通过查阅相关文献资料,对零件可制造性分析,选择和确定对应于给定条件的最优过程计划,技术和设计相关计算,根据我们所学到的知识在学校期间做肥皂盒零件图的分析,在设计、建立注入的相关参数,建立了模具设计使用“一摸一腔”结构。

最后,通过学习从最近阶段完成注塑模具的整体结构设计和分析一些处理等等。

本课题的难点在于肥皂盒的测抽芯部分，大家都知道一副模具如果有测抽芯那么，那么这幅模具的各个方面都会有很大的难度。

本次论文我主要从产品的设计到模具的设计，再到最后凸凹模的加工，设计理念来之实际。

先用GU画出草图，再通过拉伸、倒角、抽壳、求差、修剪等设计出了要的产品，再用UG注塑模向导，完成产品的设计。

主要介绍了零部件的设计理念，详细剖析了设计过程中一些思路，以及某些非标准零件的使用特点。

阐述了各个单工序模的设计要点, 使产品质量达到设计要求。

【关键词】：侧抽芯；肥皂盒；浇注系统；分型面，加工【abstract 】Plastic molding including the molding of thermoplastic and thermosetting plastic molding.Thermoplastic plastic molding is applied more widely, a forming method including injectionmolding, extrusion molding, blow molding, vacuum forming, etc. This topic is mainly tocomplete the soap box with lateral core injection mould structure design.First of all, through consulting the related literature material, for part manufacturability analysis, select and determine corresponds to a given conditions of the optimal process plan, and related to the design of the process calculation, after the design, establish the related parameters of injection, and establish the mold design using "exactly one" structure.In the end, by learning from recent stage, complete the whole structure of the injection mold design and the analysis of some processing and so on. This topic of core-pulling measurement part of the difficulty lies in the soap box, you all know there's a pair of mold if core-pulling, then, and all aspects of the mold will have great difficulty. This paper, I mainly from product design to the design of the mould, then at the end of the intensive processing, design concept to the actual.Draw the sketch with GU first, and then by stretching, chamfering, such as poor pump shell,and trim out to design products with UG injection mold wizard, complete the design of the product. Main parts design are introduced, and some detailed analysis of the design process, and some use characteristics of non-standard parts. This paper expounds the design key points of each step of single mode, make the product quality to meet the design requirements.【 key words 】 : the side core-pulling; Soap box; Gating system; Parting surface, the processing目录前言 (1)一、带侧抽芯的肥皂盒工艺分析 (4)(一)肥皂盒结构工艺分析 (4)(二）肥皂盒的材料分析 (5)(三)肥皂盒的抜模角的分析 (6)二、带侧抽芯的肥皂盒注射模工作原理 (6)三、注射机的选用 (7)（一）计算塑件的体积和质量及尺寸 (7)（二）注塑机的选用方法和原则 (8)（三）注塑机参数校核 (9)（四）注射机的初选 (9)四、带侧抽芯的肥皂盒整体的设计 (10)（一）型腔布局设计 (10)（二）分型面选择 (10)（三）分型区域的选择 (11)（四）成型零部件的设计 (12)五、标准模架标准件选取 (16)六、斜滑块的添加 (19)七、浇注系统设计 (20)（一）主流道与浇口套尺寸设计 (20)（二）浇口的设计 (22)八、冷却系统设计 (23)九、工作零件设计 (24)（一）凹凸模的选材 (24)（二）型芯、型腔尺寸的计算 (24)十、侧抽芯的设计 (27)十一、导柱导套的设计 (29)十二、推出机构设计 (29)十三、凹模的加工 (32)（一）程序的创建 (32)（二）刀具的选取 (33)（三）刀具轨迹的生成 (35)（四）2D动画的比较 (36)十四、影响成型零件工作尺寸的因素 (40)总结 (41)致谢 (42)参考文献 (43)前言在如今的社会我们都知道，塑料制件在工业中被应用的越来越多这是不可或缺的，这也使得塑料生产尤为重要。

毕业设计论文一模两腔的塑料模具设计姓名：系别：机械工程系专业：模具设计与制造班级：学号：目录绪论 (5)1 模具概论 (8)1.1注射模简介 (8)1.1.1注射模的定义 (8)1.2塑料制件几何形状及材料 (11)２注射机的选用 (11)2.1注射机的分类 (12)2.2分析制件结构、尺寸精度及表面质量 (12)2.2.1结构分析 (15)2.2.2尺寸精度分析 (17)2.2.3表面质量分析 (17)2.3注射机选定 (17)2.3.1计算制品的体积和质量: (17)2.3.2 初步选定注射机 (18)3 确定型腔数目及位置布局 (19)3.1型腔数目的确定 (19)3.2 型腔布局方案 (20)4 确定模具结构方案 (21)4.1分型面 (21)4.1.1分型面的选择 (21)4.1.2分型面个数的确定 (21)4.3浇注系统设计 (22)4.3.1主流道设计 (22)4.3.2主流道浇口套的设计 (23)4.3.3分流道设计 (24)4.3.4浇口的设计 (25)4.3.5冷料穴的设计 (27)4.3.6排气系统的设计 (27)5 成型零件的设计与计算 (28)5.1成型零部件设计 (28)5.2成型零件工作尺寸的计算方法 (28)5.2.1 成型零件型腔的计算结果 (29)5.2.2 确定标准模架型号和规格 (29)6 侧向分型与抽芯机构的设计 (30)6.1抽芯距的确定 (31)6.2抽芯力的确定 (31)6.3合模导向机构 (35)6.4设计推出脱模机构 (32)6.5浇注系统凝料的脱出机构 (34)7 注射机与模具有关的参数及尺寸的校核 (36)7.1 注射机注射量的校核 (36)7.1.1注射压力和锁模力的校核 (36)7.2注射机闭合高度和开模行程的校核 (36)7.3 模具在注射机上安装尺寸的校核 (37)结论 (41)参考文献 (38)致谢 (39)绪论1.塑料工业在国民经济中的作用：由于塑料具有质量轻、强度高、耐腐蚀、绝缘性好、易着色、制件可加工成任意形状，而且具有生产率高、价格低廉等特点，所以应用日趋广泛，年增长居四大工业材料之首．已经深入到国民经济的各个部门。

黑龙江农业经济职业学院毕业论文肥皂盒的创新设计*名：**指导教师：***专业：机电一体化技术班级： 1 2 22014年10月30日目录摘要 (1)前言 (2)1 设计与改良前的调查 (3)1.1 肥皂盒的弊端调查与解决方法 (3)1.2 肥皂规格市场调查 (3)2 材料的选用 (3)3 肥皂盒模型的建立与改良 (4)3.1 肥皂盒底的设计 (4)3.2 肥皂盒中层设计 (5)3.3 肥皂盒上层 (5)3.4 肥皂盒侧面连接处 (6)4 肥皂盒模具制作过程的简单介绍 (6)4.1 塑件的工艺参数 (6)4.2 初步拟定模具成型方案 (6)结论 (8)参考文献 (9)致谢 (10)肥皂盒的创新设计摘要：我设计的该肥皂盒是根据人们的需求所设计的,这款肥皂盒的外观非常精美，而且有着良好的工艺性，最主要的就是解决了肥皂盒底部积水与肥皂浸泡在一起的问题，并且肥皂上的水渍不会外漏到室内。

并且采用三维绘图的方法对肥皂盒的总体设计及改良过程作了介绍。

关键词：肥皂盒，三维制图，创新设计。

前言肥皂盒在我们的生活中非常的普遍，几乎每家都要用到。

同时市场上也有各种各样的肥皂盒，形状各异，有些是做成水果造型，有些是动植物造型，以此来吸引顾客目光，以引发人们的购买欲。

但归根到底，肥皂盒的主要功能还是装肥皂，这个功能的好坏才是主要的。

我也找出当前市场上一般的肥皂盒普遍存在的问题。

并对此提出相应的改进措施。

下面就是我创新设计的具体过程。

1.设计与改良前的调查1.1 肥皂盒的弊端调查与解决方法表 1 意见调查表仔细观察意见调查表（表1），我们不难发现，目前我们使用的肥皂盒一般存在下面几种缺点:（1）盒底会形成积水，使肥皂软化，降低肥皂使用寿命。

（2）图案单调，而且不防滑。

（3）如果盒底增加排水孔就会造成房间湿漉漉的。

（4）肥皂与盒底以面接触，肥皂使用后容易黏在盒底，下次取用不方便。

针对上述缺点我们采取下面一系列措施进行改进：与肥皂接触的面一定要采用排水孔结构，避免形成积水。

肥皂盒设计说明书班级：模具143姓名：学号：项目一肥皂盒盖注射模具设计与制造（两板模）任务1-1：接受任务书成型塑件任务书成型塑件任务书由设计者提出内容如下：（1）经过审签正规的塑件产品图纸，并注明塑件的牌号、透明度等。

（2）塑件说明书或技术要求。

（3）生产批量。

（4）塑件样品。

图1 产品图图2 产品实物图图3 模具设计任务书1.塑件的工艺性（1）塑料品种：聚丙烯（PP）颜色：白色基本特性：聚丙烯无色、无味、无毒。

外观似聚乙烯，但比聚乙烯更透明。

密度仅为0.9～0.91g/㎝³。

它不吸水，光泽好，易着色。

定向拉伸后聚丙烯可制作铰链，有特别高的抗弯曲、疲劳强度。

聚丙烯的熔点为164～170℃，耐热性好，能在100℃以上的温度下进行消毒灭菌，其最高使用温度可达到1050℃。

最低使用温度-15℃，低于-35℃时会脆裂。

因不吸水，聚丙烯的绝缘温度性能不受湿度影响。

但在氧、人、光的作用下极易降解、老化，所以必须加入防老化剂。

成型特点：成型收缩范围大，易发生缩孔、凹痕及变形；聚丙烯热容量大，注射成型模具必须设计能充分进行冷却的冷却回路；聚丙烯成型的适宜模温为80℃左右，不低于50℃，否则会造成成型塑件表面光泽差或产生熔接痕等缺陷。

但温度过高会产生翘曲变形。

（2）塑件尺寸精度尺寸精度：此塑件所有未住尺寸按标准GB/T14486-1993Z中的MT5级精度。

表面质量：表面不得有气孔、条纹、凹痕、变色等缺陷。

表面粗糙度去Ra1.6结构工艺性：此塑件为矩形塑件，总体尺寸125×78×25，属于小型塑件。

壁厚为均匀1.5㎜，大于最小厚度要求0.8㎜。

侧壁拔模斜度为零，有8㎜>5㎜,必须增加30′的拔模斜度，才可以顺利脱模。

该塑件不存在倒扣等结构。

塑件定顶面内圆角R11，外圆角R12，可以提高模具强度、改善流体的流动情况和便于脱模。

图4 壁厚分析图5 拔模分析通过以上分析可知，此塑件可以采用注射成型生产。
