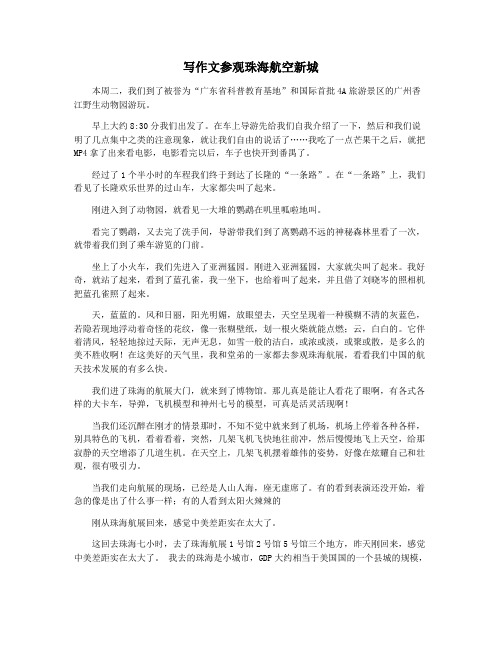

写作文参观珠海航空新城本周二,我们到了被誉为“广东省科普教育基地”和国际首批4A旅游景区的广州香江野生动物园游玩。
早上大约8:30分我们出发了。
在车上导游先给我们自我介绍了一下,然后和我们说明了几点集中之类的注意现象,就让我们自由的说话了……我吃了一点芒果干之后,就把MP4拿了出来看电影,电影看完以后,车子也快开到番禺了。
经过了1个半小时的车程我们终于到达了长隆的“一条路”。
在“一条路”上,我们看见了长隆欢乐世界的过山车,大家都尖叫了起来。
刚进入到了动物园,就看见一大堆的鹦鹉在叽里呱啦地叫。
看完了鹦鹉,又去完了洗手间,导游带我们到了离鹦鹉不远的神秘森林里看了一次,就带着我们到了乘车游览的门前。
坐上了小火车,我们先进入了亚洲猛园。
刚进入亚洲猛园,大家就尖叫了起来。
我好奇,就站了起来,看到了蓝孔雀,我一坐下,也给着叫了起来,并且借了刘晓岑的照相机把蓝孔雀照了起来。
天,蓝蓝的。
风和日丽,阳光明媚,放眼望去,天空呈现着一种模糊不清的灰蓝色,若隐若现地浮动着奇怪的花纹,像一张糊壁纸,划一根火柴就能点燃;云,白白的。
它伴着清风,轻轻地掠过天际,无声无息,如雪一般的洁白,或浓或淡,或聚或散,是多么的美不胜收啊!在这美好的天气里,我和堂弟的一家都去参观珠海航展,看看我们中国的航天技术发展的有多么快。
我们进了珠海的航展大门,就来到了博物馆。
那儿真是能让人看花了眼啊,有各式各样的大卡车,导弹,飞机模型和神州七号的模型,可真是活灵活现啊!当我们还沉醉在刚才的情景那时,不知不觉中就来到了机场,机场上停着各种各样,别具特色的飞机,看着看着,突然,几架飞机飞快地往前冲,然后慢慢地飞上天空,给那寂静的天空增添了几道生机。
在天空上,几架飞机摆着雄伟的姿势,好像在炫耀自己和壮观,很有吸引力。
当我们走向航展的现场,已经是人山人海,座无虚席了。
有的看到表演还没开始,着急的像是出了什么事一样;有的人看到太阳火辣辣的刚从珠海航展回来,感觉中美差距实在太大了。
三年级作文难忘的珠海长隆一日游全文共8篇示例,供读者参考三年级作文难忘的珠海长隆一日游篇1周五清晨,闹钟五点三十分把我从床上闹醒。
我都还没有睡醒,正想发脾气,只听见妈妈喜气洋洋在我耳边说:“快起来,我们要去高铁站了。
”我这才回过神来,这周末爸爸妈妈要带我去珠海长隆游玩啊!顿时,我的睡意全无。
大约坐了三个半小时的高铁,我们来到了美丽的滨海城市—珠海。
爸爸提前一早就在网上订好了长隆企鹅主题酒店。
企鹅酒店的大堂有很多五花八门、各式各样的企鹅模型,每一只都活灵活现的,宛如真的一样。
在酒店的最中间有两只巨大的企鹅,妈妈告诉我这种企鹅是世界上最大的,叫帝企鹅,也是企鹅之王。
我觉得整个企鹅酒店就像一座冰雪童话城堡,而我自己仿佛也是其中的一只可爱企鹅。
正当我看得目不暇接之时,爸爸跑过来兴奋地对我说:“去把泳衣带好,我们马上坐船去水世界玩。
”到了水世界,天哪!这里好多新鲜奇特的游乐设施,都是我没有玩过的。
我迫不及待地冲向一个滑梯冲浪,我坐在最顶端,一股强大的'水流,瞬间就把我卷走了。
滑梯很长,但是水流的速度太快了,眨眼功夫我就已经到了滑梯的尾巴了,水花溅了我一脸,真是又惊险又刺激。
直到夜幕低垂,我才恋恋不舍地离开水世界。
第二天,我们早饭后立马向海洋王国出发,因为海洋王国是长隆最有特色的地方。
进入海洋王国的大门,便踏上了海洋大街。
海洋大街上空有一个超大的动画屏幕,不停地播放着与海洋生物有关的动画片,每个人都一边走一边仰着头观看,让人感觉真的走进了海底世界一样。
拿到了表演时间表后,我们就直奔白鲸剧场。
白鲸们的表演太神奇了,训练员一声令下,白鲸们一个接一个做出跳跃的动作,有几只白鲸还会摇头摆尾,真是好萌,好可爱!我好奇地问爸爸,为什么白鲸会这么听话?爸爸笑呵呵地说:“海豚、白鲸这类的动物,不但有惊人的听觉,还有高超的游泳和潜水技能,可以理解人类的手势,所以,它们可以成为人类的好朋友。
”听完爸爸的解释之后,我觉得大自然真的很神奇!接着我们又去观看了海洋王国的各个展览馆,欣赏了旋转优美的海豚,笨重的海牛,美丽的珊瑚,精致小巧的水母……各种各样的海洋生物,简直让人叹为观止。
湖南省普通公路超限检测站建设指南湖南省公路管理局二〇一四年十一月前言2014年8月27日湖南省人民政府办公厅下发《关于印发〈湖南省治理车辆超限超载工作方案〉的通知》(湘政办函[2014]88号),8月29日省政府在郴州召开全省加强治理车辆超限超载工作现场会,决定在全省开展车辆超限超载集中整治。
为加强公路超限检测站的建设和管理,确保车辆超限超载治理工作顺利进行,特编制本指南,供全省普通公路超限检测站建设或改造中执行。
各有关单位在执行过程中若有问题,请及时函告湖南省公路管理局(湖南省长沙市八一路520号,邮编410011,联系电话0731-********)。
湖南省公路管理局二〇一四年十一月目次1 总则 (1)1.1 编制目的 (1)1.2 适用范围 (1)1.3 引用、参考标准 (1)1.4 一般规定 (1)1.5 分类 (2)1.6 建设规模 (4)2 总体设计 (4)2.1 设计原则 (4)2.2 检测站的组成 (4)2.3 设计要求 (4)3 房建设施 (4)3.1 功能区划分 (4)3.2 房屋建筑面积 (5)3.3 检测处理区 (5)3.4 卸货场 (5)3.5 停车场 (6)3.6 办公区 (6)3.7 生活区 (6)3.8 给排水设施 (6)3.9 供配电设施 (6)4连接道路 (7)4.1 连接道路设计型式 (7)4.2 变速车道、排队车道、检测车道、进出车道 (7)5 交通工程 (7)5.1 安全设施 (7)5.2 照明设施 (9)5.3 防雷接地系统 (9)6 超限检测系统 (9)6.1高速预检系统(不停车检测系统) (9)6.2精检系统(静态检测系统) (11)7 卸载设备 (12)8 信息管理系统 (12)8.1 信息管理系统 (12)8.2 视频监视 (13)8.3 通信系统 (13)9 执法装备 (13)9.1 执法车辆 (13)9.2 移动执法终端 (13)9.3 办公办案设备 (13)附件一:港湾式公路超限检测站示意图 (14)附件二:公路超限检测站外观形象 (15)附件三:超限检测专用标识 (16)附件四:公路超限检测站专用标志 (17)附件五:Ⅰ类公路超限检测站建设项目明细表 (18)附件六:Ⅱ类公路超限检测站建设项目明细表 (20)1 总则1.1 编制目的为规范公路超限检测站建设,合理确定公路超限检测站建设规模、建设标准、主要技术指标,制定本指南。
鉴于标志塔楼项目结构设计存在诸多复杂因素,结构高度超过规范限值较多,为合理把握工程整体结构设计方案,尽早得到专家的指导,为初步设计奠定良好基础,结构方案设计阶段已于2011年01月13日在珠海市正青审图公司召开了关于标志塔楼超限设计研讨会,根据与会专家就本工程结构方案设计所提出的宝贵意见,我司进行了系列相关论证分析和调整工作。
以下为与会专家总结归纳的意见及我司采取的相应措施。
补充分析一:1.伸臂桁架(腰桁架)对结构刚度的敏感性分析:附图原方案H 35层伸臂布置附图现方案G 35层伸臂布置调整伸臂布置目的:1) 结合专家意见,弱化伸臂桁架,满足侧刚要求下使结构刚度均匀; 2) 简化伸臂桁架设计,使传力更直接,节点处理更简单,方便施工。
2. 伸臂桁架(腰桁架)对框架贡献的敏感性分析:数据判断:1) 方案D 和方案E 为完全取消35层伸臂桁架方案,结构整体刚度不满足规范限值1/500。
框架部分所占倾覆弯矩及剪力分配比例降低,对结构侧刚贡献减弱。
2) 方案F 和方案G 为部分保留35层伸臂桁架方案,不同在于是否设置16层及49层腰桁架。
取消16层及49层腰桁架后,整体刚度保持不变,顶点位移略有增大,但最大层间位移角反而减少,是由于结构的最大楼层位移角约在第50层,49层腰桁架的设置反而导致该处结构刚度突变,使相邻楼层的位移角增大;另一方面,16层腰桁架对结构整体刚度贡献很小,可忽略不计。
3) 方案G 保留了侧向刚度较弱的X 向伸臂桁架而取消了侧向刚度较强的Y 向伸臂桁架,结构整体刚度虽比完全保留伸臂方案略小,但仍能满足规范限值要求。
同时对比各方案框架梁及连梁内力,方案G 可仅通过对构件的适度加强(详下文修改),便能较好控制其合理的应力状态。
比较原方案H ,方案G 减少了伸臂桁架,使受力更合理,施工更方便,且节省用料。
结构修改:1) 取消16层腰桁架,即16层不设加强层。
16层及其上层周边框架梁截面改为H900×300×35×35,楼面梁H900×300×35×35,楼板厚度全层150mm 。
2) 保留35层加强层,由腰桁架和伸臂桁架组成,伸臂桁架优化后只保留X 向4榀。
3) 酒店区原带交叉撑钢柱框架,优化为型钢砼框架柱(详下图),截面600×2400mm ,楼面框架梁由原HN600×200改为HW588×300,材料:Q345钢板、C50/C60砼,内设栓钉。
附图 酒店层外框柱1 建筑概况本项目属于十字门中央商务区会展商务组团一期工程,位于珠海市香洲区湾仔南湾大道南侧,西侧为中航通飞项目用地,东面与澳门隔海相望。
标志塔楼是集甲级写字楼、超五星级酒店以及相关配套功能的地标性超高层建筑。
总建筑面积143331.9m 2,塔楼屋面高度为308.7m ,外立面总高度为322.9m 。
地面以下2层,负一层层高为7.6m ,负二层层高为4.0m ,建筑总埋深14.6m ;地面以上61层,其中首层~34层为甲级写字楼区,35层~顶层为超五星级酒店区,其中部分楼层为酒店服务区、避难层或机电设备层。
建筑外形轮廓随高度变化,楼层平面形状沿竖向,从带切角的三角形渐变为接近圆形,再由圆形渐变至与底部方向相反的带切角的倒三角形。
中部核心筒为切角三角形平面,主要用作竖向交通(楼梯、电梯)、设备用房和服务用房(以上详附图1.1.1~1.1.8)。
附图1.1.1总平面图附图 1.1.2效果图(一)附图1.1.3效果图(二)标志塔楼附图1.1.4立面效果图 附图1.1.5剖面图附图1.1.6建筑立面生成示意附图1.1.7建筑平面生成示意避难层,层高5.00m避难层,层高10.0m避难层,层高5.00m酒店大堂层,层高6.80m 办公层,层高4.60m办公层,层高4.60m酒店客房层,层高4.00m酒店会所层,层高7.00m 酒店客房层,层高7.00m立面标高322.90m 首 层,层高17.25m 地下室,埋深14.60m屋面标高308.70m 酒店客房层,层高4.00m 结构与设备转换层南立面 东南立面 东北立面北立面 西北立面 西南立面35层建筑平面酒店层平面首层建筑平面 办公中区建筑平面附图1.1.8建筑典型楼层平面图2 设计计算依据2.1中华人民共和国国家标准《建筑结构可靠度设计统一标准》GB50068-2001《建筑工程抗震设防分类标准》GB50223-2008《建筑结构荷载规范》GB50009-2001 (2006年版)《建筑抗震设计规范》GB50011-2010《混凝土结构设计规范》GB50010-2002《钢结构设计规范》GB50017-2003《地下工程防水技术规范》GB50108-2001《人民防空地下室设计规范》GB50038-2005《建筑地基基础设计规范》GB50007-2002《工程建设标准强制性条文》房屋建筑部分2002年版2.2中华人民共和国行业标准《高层建筑混凝土结构技术规程》JGJ3-2002 (部分参2010版送审稿)《高层民用建筑钢结构技术规程》JGJ 99-98《高层建筑岩土工程勘察规程》JGJ72-2004《型钢混凝土组合结构技术规程》JGJ138-2001(部分参2010版送审稿)《高层建筑箱形与筏形基础技术规程》JGJ6-99《建筑桩基础技术规范》JGJ94-2008《超限高层建筑工程抗震设防专项审查技术要点》建质[2010]109号《海港工程钢结构防腐蚀技术规程》JGJ153-3-2007 2.3广东省地方标准《建筑地基基础设计规范》DBJ15-31-2003《锤击式预应力混凝土管桩基础技术规程》DBJ/T 15-22-20082.4相关文件及业主提供资料广东省地震工程实验中心:《珠海十字门中央商务区会展商务组团一期工程场地地震安全性评价报告》编号:震地安证甲字第039号:广东省珠海工程勘察院:《珠海十字门中央商务区会展商务组团一期工程场地岩土工程详细勘察报告》3结构体系塔楼建筑面积超过8万m 2,经常使用人数超过8000人,根据《建筑工程抗震设防分类标准》6.0.11条,塔楼抗震设防类别为重点设防类,属乙类建筑。
3.1 结构体系概述结合建筑平面功能、立面造型、抗震(风)性能要求、施工周期以及造价合理等因素,结构采用带伸臂桁架及腰桁架的型钢砼框架-钢筋混凝核心筒结构体系。
其中型钢砼框架部分:第三十五层及其夹层设置腰桁架与伸臂桁架;框架柱的第三十八层以下为D1800圆形钢管混凝土柱,第三十八层及以上层为矩形钢管混凝土柱;框架梁为型钢-混凝土组合梁。
核心筒部分:第八层及以下层为型钢混凝土剪力墙筒体,其余楼层为钢筋混凝土剪力墙筒体(详附图3.1.1~3.1.2)。
附图3.1.1结构俯视平面图附图3.1.2结构正立面图地下室办公区酒店区屋顶幕墙伸臂桁架 腰桁架圆形钢管混凝土柱矩形钢管混凝土柱屋顶钢构架 塔楼底层边线塔楼顶层边线边线收进范围结构转换层 构架转换层内筒斜墙转换避难层3.2结构体系结构受力体系分别由外框柱+伸臂桁架+腰桁架与核心筒+连梁组成,共同构成多道设防结构体系,提供结构必要的重力荷载承载能力和抗侧刚度(详下图)。
重力荷载通过楼面水平构件传递给核心筒和外框柱,最终传递至基础。
施工阶段不考虑伸臂桁架的作用,伸臂桁架采用后封闭施工;水平荷载产生剪力和倾覆弯矩由外框架(包括伸臂桁架与腰桁架)与核心筒共同承担。
其中剪力主要由核心筒承担,倾覆弯矩由外框架与核心筒共同承担。
外框柱+伸臂桁架+腰桁架 核心筒+连梁3.2.1外框柱配合建筑造型的需要,沿建筑周边共布置12根沿竖向单向(轴线方向)微曲率变化的框架柱。
办公层及酒店服务区(三十八层以下)采用D1800圆形钢管混凝土柱,酒店层(三十八层及以上层)采用矩形钢管混凝土柱。
矩形钢管混凝土柱与圆钢管混凝土柱通过38层楼面框支梁转换,以保证不同形式外框柱竖向及水平力传递的连续性(详附图3.2.1.1~3.2.1.3)。
附图3.2.1.1外框竖向材料及截面分布图470047004750□300X300X10X10(腹杆及水平撑杆)□600X600X20X20 (竖向弦杆)水平空腹桁架附图3.2.1.2 底层外框柱轴线定位图框架柱沿竖向单向(轴线方向)微曲率变化,且平面两侧以4C-6轴对称布置。
从右图可直观看出4B-6(4B-7)轴、4B-3(4B-10)轴、4B-2(4B-11)轴位置处的框架柱斜率变化较其余轴线位置大,且斜率最大位置是位于中底部楼层而非底层,并在底部楼层出现反向斜率。
4B-6轴柱 4B-5轴柱 4B-4轴柱 4B-3轴柱 4B-2轴柱 4B-1轴柱附图3.2.1.3外框柱沿轴线曲率变化示意图(所有柱都是先向外侧微移然后变为向内侧收进)斜率反向斜率反向3.2.2腰桁架根据腰桁架对结构刚度贡献的敏感性分析以及结构二道抗震防线的论证结果,于35层(层高10m )设置腰桁架作为结构体系中的环向构件。
一方面协调外框各竖向构件的变形,减少外框柱之间的竖向变形差异,使得外框柱竖向受力均匀;另一方面作为与外框柱共同作用的巨型梁,形成整体性较好的外框架,提高外框架抵抗水平荷载的能力(详附图3.2.2.1)。
附图3.2.2.1腰桁架布置图3.2.3伸臂桁架根据伸臂桁架对结构刚度贡献的敏感性分析,以满足整体结构刚度需要为限,仅于35层(层高10m )设置X 向伸臂桁架,采用交叉型腹杆布置,并在上下弦对应平面沿墙体设置水平钢梁贯通核心筒,对应剪力墙内设置斜撑,形成封闭传力体系(详附图3.2.3.1)。
附图3.2.3.1伸臂桁架布置图□600X600X35X35 (交叉腹杆)□900X900X30X30 (水平弦杆)□800X800X50X50 (交叉腹杆)□800X800X35X35 (水平弦杆)上下弦贯通核心筒 对应剪力墙设斜撑3.2.4核心筒剪力墙中部核心筒由承台面一直伸延至顶层,容纳了主要的垂直交通及机电设备管井。
局部内墙体延伸至38层楼面标高后终止,但是筒体外墙(三个长周边)基本能完整直上,除其中一条周边需要采用斜墙变换,另外两条周边的墙体基本直上。
核心筒采用现浇钢筋混凝土,底部楼层采用型钢混凝土剪力墙,主要目的是为了增加核心筒的延性和刚度,有效控制截面及解决核心筒轴压比问题(详附图3.2.4.1~3.2.4.6)。
附图3.2.4.1酒店层(38层以上)核心筒结构布置附图3.2.4.2办公层(36层以下)核心筒结构布置附图3.2.4.3 36层~38层核心筒斜墙过渡段示意18800mm38F36F沿外筒设置加强环梁沿外筒设置加强环梁附图3.2.4.4核心筒材料及外筒厚度分布图51层~59层核心筒布置 60层~61层核心筒布置36层~37层核心筒布置 38层~50层核心筒布置-2层~18层核心筒布置 19层~35层核心筒布置附图3.2.4.5核心筒平面布置(剪力墙截面)首层核心筒型钢布置二~八层核心筒型钢布置-2层核心筒型钢布置 -1层核心筒型钢布置附图3.2.4.6核心筒平面布置(型钢混凝土剪力墙) 3.2.5典型楼层结构布置38层(转换层)结构布置屋顶(构架)层结构布置典型办公层结构布置典型酒店层结构布置3.2.6楼板体系核心筒内采用典型钢筋混凝土主次梁楼盖系统,板厚150mm。
