酒店综合布线、电话系统设计方案

酒店建筑智能化系统设计方案一、需求分析酒店作为一个综合性的服务场所，其智能化系统需要满足以下主要需求：1、提供便捷高效的入住和退房服务，减少客人等待时间。

2、保障客人的人身和财产安全，包括门禁管理、监控系统等。

3、为客人提供舒适的居住环境，如智能照明、空调控制等。

4、提供丰富的娱乐和信息服务，如高速网络、电视系统等。

5、实现酒店内部的高效管理，包括能源管理、设备监控等。

二、系统设计（一）综合布线系统综合布线系统是整个智能化系统的基础，它将酒店内的语音、数据、图像等信号进行统一传输。

采用星型拓扑结构，确保每个信息点都有独立的线路连接到中心机房。

布线系统包括工作区子系统、水平子系统、垂直子系统、管理子系统和设备间子系统。

工作区子系统为客人房间、会议室、餐厅等区域提供信息插座；水平子系统采用六类非屏蔽双绞线，满足高速数据传输的需求；垂直子系统采用多模光纤，连接各个楼层的配线间；管理子系统用于对线缆进行整理和标识；设备间子系统放置网络设备和服务器。

（二）计算机网络系统酒店的计算机网络系统分为内网和外网。

内网用于酒店内部的管理和业务处理，外网为客人提供互联网接入服务。

网络采用三层架构，包括核心层、汇聚层和接入层。

核心层采用高性能的交换机，保证数据的快速转发；汇聚层负责将多个接入层设备连接到核心层；接入层为各个信息点提供网络接入。

无线网络覆盖酒店的公共区域和客房，采用瘦 AP 架构，实现统一管理和无缝漫游。

（三）智能客房控制系统智能客房控制系统能够实现对客房内灯光、空调、窗帘等设备的智能控制。

客人可以通过房间内的控制面板、手机 APP 或智能语音助手进行操作。

系统能够根据客人的入住状态自动调整房间的设备，如在客人外出时关闭不必要的电器，节约能源。

同时，系统还能够实时监测客房内的设备状态，方便酒店进行维护和管理。

（四）安全防范系统1、门禁系统在酒店的出入口、电梯厅、客房等区域设置门禁系统，采用刷卡、指纹或人脸识别等方式进行身份验证。

综合布线系统设计方案综合布线系统设计方案「篇一」一、需求分析综合布线系统是酒店智能化系统的信息网络基础，本设计注重系统的质量、科学性、先进性、可靠性及安全性，易扩展，同时本设计兼顾考虑酒店的应用特点，将来发展的需要。

因此，在系统设计和产品选型中重点关注布线产品的质量、布线系统的模块化、以及系统的安全性、可管理性和可维护性。

酒店综合布线系统的目标是：以系统规范为指导，以具有当前国际领先水平的综合布线技术、计算机技术、通讯技术和自动化技术为支撑，建立一套统一规划、高度集成的布线系统，为酒店计算机网络系统数据、图像及控制信号提供统一的传输线路、设备接口和高质量的传输性能。

全面实现酒店计算机通信网络的通讯、办公、管理手段的智能化、集成化，把酒店计算机通信网络建成一个高起点、高标准、功能设施一流、且具有高开放性和平滑升级性的网络平台。

同时，该布线系统兼顾了计算机网络系统未来的发展要求，提供15年保证；在酒店大楼增加新系统时，对新设备提供信号传输的支持。

作为酒店智能化系统的基础平台－综合布线系统将为整个酒店的语音通信、宽带数据、图像联网、酒店管理系统及网站建设提供高质量的传输通道。

酒店大楼内的各个功能区通过高性能的结构化综合布线系统连接起来，组成一套具备高传输带宽的、结构化的信息高速公路。

二、系统功能本设计提出的综合布线系统实现了酒店设备的网络物理层上的相互联系，满足系统间信息共享的要求，为酒店集中管理以及与Internet的连接建立了基础设施。

具体来说，本方案设计的布线系统可以支持以下各类应用及设备。

话音：程控交换机、电话、传真、卫星通讯、电话会议、语音信箱等。

数据：快速以太网、千兆以太网、1.2GATM、TCP/IP、INTERNET、INTRANET 等。

视频：闭路电视监控、电视会议、可视图文、自动控制等音、视频和控制信号。

需要指出的是视频、射频、公共广播、自动控制等系统技术方面，设计理论和多个项目的实践已证实采用的结构化布线系统可达到与传统布线方式同等的传输质量和传输距离；但在工程造价方面，由于结构化布线系统要配备专用的适配器，以至工程造价将会有很大的提高，故本设计只提供了高性能的传输链路，在技术发展造价降低时，或有此类需要时提供坚实的支持。

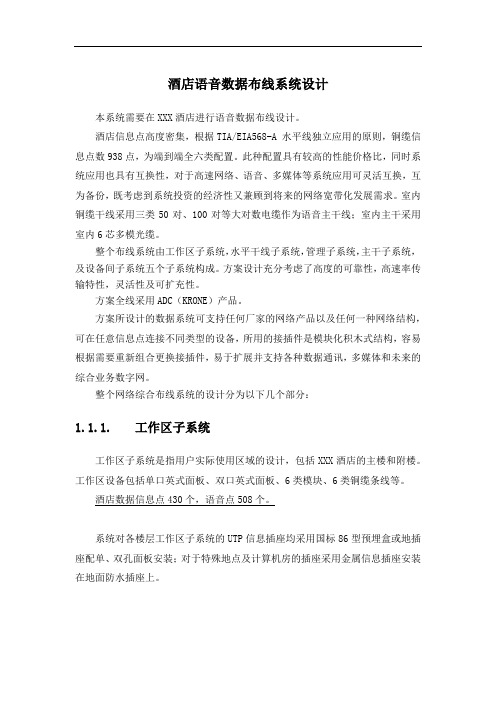

酒店语音数据布线系统设计本系统需要在XXX酒店进行语音数据布线设计。

酒店信息点高度密集，根据TIA/EIA568-A 水平线独立应用的原则，铜缆信息点数938点，为端到端全六类配置。

此种配置具有较高的性能价格比，同时系统应用也具有互换性，对于高速网络、语音、多媒体等系统应用可灵活互换，互为备份，既考虑到系统投资的经济性又兼顾到将来的网络宽带化发展需求。

室内铜缆干线采用三类50对、100对等大对数电缆作为语音主干线；室内主干采用室内6芯多模光缆。

整个布线系统由工作区子系统，水平干线子系统，管理子系统，主干子系统，及设备间子系统五个子系统构成。

方案设计充分考虑了高度的可靠性，高速率传输特性，灵活性及可扩充性。

方案全线采用ADC（KRONE）产品。

方案所设计的数据系统可支持任何厂家的网络产品以及任何一种网络结构，可在任意信息点连接不同类型的设备，所用的接插件是模块化积木式结构，容易根据需要重新组合更换接插件，易于扩展并支持各种数据通讯，多媒体和未来的综合业务数字网。

整个网络综合布线系统的设计分为以下几个部分：1.1.1.工作区子系统工作区子系统是指用户实际使用区域的设计，包括XXX酒店的主楼和附楼。

工作区设备包括单口英式面板、双口英式面板、6类模块、6类铜缆条线等。

酒店数据信息点430个，语音点508个。

系统对各楼层工作区子系统的UTP信息插座均采用国标86型预埋盒或地插座配单、双孔面板安装；对于特殊地点及计算机房的插座采用金属信息插座安装在地面防水插座上。

工作区的每个信息点采用6类模块。

语音点的设置在子配线间通过跳线实现。

所有水平区的信息点将均可应用于语音、数据及图像等系统终端连接。

所有信息插座都采用6类模块，满足V94-0的国际阻燃标准，并配有防尘盖。

每个信息插座都有嵌入式彩色图标，方便识别不同的系统应用及日后的保养维修，同时面板上留有放置标签的空间，方便填写编号。

1.1.2.水平子系统水平布线子系统是由各楼层子配线间至各个工作区子系统之间的电缆构成，也就是由各楼层的配线间到各个信息点的水平电缆构成。

酒店布线系统工程设计方案一、项目背景本项目为某五星级酒店的综合布线系统工程设计方案。

酒店位于市中心，共2幢楼，其中主楼高39.1米，共有5层，副楼共有3层，建筑总面积约为5000平方米。

酒店综合布线系统需满足数据、语音、有线电视等多种信号的传输需求，同时要具备良好的扩展性和可靠性。

二、设计原则1. 兼容性：布线系统应能支持现有的通信设备和将来可能使用的设备，适应不同厂家和不同类型的产品。

2. 开放性：布线系统应符合国际和国内的通信标准，支持各种网络协议和应用系统。

3. 灵活性：布线系统的设计应能适应酒店内部布局的调整和变化，方便未来的升级和维护。

4. 可靠性：布线系统应具有高可靠性，确保通信信号的稳定传输，减少故障发生。

5. 先进性：布线系统的设计应采用先进的技术和材料，提高系统性能和使用寿命。

6. 可扩展性：布线系统应具备良好的扩展性，能够适应酒店业务的发展和网络规模的扩大。

7. 经济性：在满足功能需求的前提下，尽量降低系统成本，提高投资效益。

8. 标准化和规范化：布线系统的设计和施工应符合国家和行业的相关标准规范。

三、系统设计1. 系统构成本项目采用结构化综合布线系统，主要包括以下子系统：（1）工作区子系统：包括信息插座、数据线、语音线等，为用户终端设备提供接入点。

（2）水平子系统：包括水平电缆、水平光缆等，连接工作区子系统和干线子系统。

（3）管理区子系统：包括配线架、跳线等，实现水平子系统与干线子系统之间的信号切换和分配。

（4）干线子系统：包括干线电缆、干线光缆等，连接管理区子系统和设备间子系统。

（5）设备间子系统：包括网络设备、服务器、存储设备等，是整个网络的核心部分。

（6）接地系统：确保布线系统的安全运行，减少电磁干扰。

2. 系统技术说明（1）数据五类结构化布线系统：全程端到用户端选用超五类系统布线产品，包括网线、数据模块、数据面板及网络配线架，带宽达到100MHz，数据传输可满足100Mbps ATM及100Mbps以太网系统应用。

第1章. 综合布线系统设计方案（酒店）作为XXX酒店智能化系统的高速公路、神经中枢——综合布线系统是智能化酒店的关键部分和基础设施之一。

综合布线系统在酒店内和其它设施一样，都是附属于建筑物的基础设施。

从规划、设计直到施工及使用的全过程中，其关系是极为密切的。

具体表现有以下几点：（1）综合布线系统是衡量智能化酒店的智能化程度的重要标志。

在衡量智能化酒店的智能化程度时主要是看综合布线系统配线能力，如设备配置是否成套，技术功能是否完善，网络分布是否合理，工程质量是否优良，这些都是决定智能化酒店的智能化程度高低的重要因素，因为XXX酒店的智能化能否为群众更好地服务，综合布线系统具有决定性的作用。

（2）综合布线系统使智能化酒店充分发挥智能化效能，它是智能化酒店中必备的基础设施。

综合布线系统把智能化酒店内的通信、计算机和各种设备及设施，在一定的条件下纳入综合布线系统，相互连接形成完整配套的整体，以实现高度智能化的要求。

由于综合布线系统能适应各种设施当前需要和今后发展，具有兼容性、可靠性、使用灵活性和管理科学性等特点，所以它是智能化酒店能够保证优质高效服务的基础设施之一。

在智能化酒店中如没有综合布线系统，各种设施和设备因无信息传输媒质连接而无法相互联系、正常运行，智能化也难以实现，这时智能化酒店只是一些只有空壳躯体的、智能价值不高的普通酒店楼，也就不能称为智能化酒店。

在酒店中只有配备了综合布线系统时，才有实现智能化的可能性，这是智能化酒店工程中的关键内容。

（3）综合布线系统能适应今后智能化酒店和各种科学技术的发展需要。

由于综合布线系统具有很高的适应性和灵活性，能在今后相当长的时期内满足客观发展需要，为此，在XXX酒店我们采用综合布线系统。

1.1.设计目标为了完成酒店智能信息化的任务，需要在建筑物内建立一个综合的计算机网络系统。

该系统能将行政酒店大楼内的各个相互独立的子系统建立起有机的联系，把原来相对独立的资源、功能等集合到一个相互关联、协调和统一的完整系统之中，设备自控系统以及多媒体音像系统集成为一体化的综合计算机管理系统。

永利国际大酒店综合布线方案设计姓名：黄学磊班级：楼智101QQ：905377185目录1、前言••••••••••••••••••••••••••••••••••••••••••••••••4 1.1、智能化建筑概况••••••••••••••••••••••••••••••••••••4 1.2、通信信息种类和数量••••••••••••••••••••••••••••••••41.3、机房位置设置••••••••••••••••••••••••••••••••••••••42、综合布线系统简介••••••••••••••••••••••••••••••••••••43、需求分析及设计定位••••••••••••••••••••••••••••••••••5 3.1、现状分析••••••••••••••••••••••••••••••••••••••••••6 3.2、工程概况••••••••••••••••••••••••••••••••••••••••••6 3.3、系统设计要求••••••••••••••••••••••••••••••••••••••6 3.4、设备制造商••••••••••••••••••••••••••••••••••••••••7 3.4.1、美国朗讯科技简介••••••••••••••••••••••••••••••••73.4.2、Avaya公司简介•••••••••••••••••••••••••••••••••••84、设计方案••••••••••••••••••••••••••••••••••••••••••••8 4.1、设计原则及依据••••••••••••••••••••••••••••••••••••8 4.1.1设计原则••••••••••••••••••••••••••••••••••••••••••8 4.1.2系统设计遵循的标准和条件••••••••••••••••••••••••••10 4.2、方案设计概述••••••••••••••••••••••••••••••••••••••10 4.3、综合布线系统配置••••••••••••••••••••••••••••••••••11 4.4、综合布线系统图••••••••••••••••••••••••••••••••••••11 4.5、工作区子系统（WORK AREA SUBSYSTEM）•••••••••••••••12 4.6、水平布线子系统（HORIZONTAL SUBSYSTEM）••••••••••••144.7、管理子系统（ADMINISTRATION SUBSYSTEM）••••••••••••16 4.8、主干线子系统（RISER BACKBONE SUBSYSTEM）••••••••••18 4.9、设备子系统（EQUIPMENT SUBSYSTEM）•••••••••••••••••19 4.9.1、设备间现场要求建议••••••••••••••••••••••••••••••20 4.9.2、电源••••••••••••••••••••••••••••••••••••••••••••21 4.9.3、电气防护及接地••••••••••••••••••••••••••••••••••21 4.9.4、系统不能放在下列地方••••••••••••••••••••••••••••21 4.10、PDS管线方案••••••••••••••••••••••••••••••••••••••21 4.10.1、水平线子系统的布线方案•••••••••••••••••••••••••214.10.2、垂直干线子系统的走线设计•••••••••••••••••••••••225、施工方案••••••••••••••••••••••••••••••••••••••••••••23 5.1、施工组织••••••••••••••••••••••••••••••••••••••••••235.2、施工质量、安装及降低成本的措施••••••••••••••••••••246、系统的调测及验收••••••••••••••••••••••••••••••••••••26 6.1、调试阶段••••••••••••••••••••••••••••••••••••••••••27 6.2、验收阶段••••••••••••••••••••••••••••••••••••••••••27 6.3、综合布线系统检测模型••••••••••••••••••••••••••••••286.4、测试内容及特性参数••••••••••••••••••••••••••••••••287、系统维护与售后服务••••••••••••••••••••••••••••••••••33 7.1、维护••••••••••••••••••••••••••••••••••••••••••••••337.2、售后服务••••••••••••••••••••••••••••••••••••••••••348、综合布线器件清单••••••••••••••••••••••••••••••••••••341、前言根据标准设计的布线方案，能适应和支持现有的或将来的通信及计算机网络需求，能适合语音、数据计算机局域网（LAN）、光纤分布数据接口（FDDI）、图像和其它连接的需要。

宾馆综合布线工程设计方案一、前言宾馆综合布线工程是指在宾馆建筑内对各种信号线路、电力线路、照明线路等进行统一规划、设计和布设的工程。

宾馆综合布线工程的设计方案对于宾馆的后期运营设备调试、设备更换以及维修保养都具有非常重要的意义。

本文将针对宾馆综合布线工程进行设计，从宾馆建筑的结构特点、设备选型、工程施工等方面进行详细阐述。

二、宾馆综合布线工程的设计依据1. 《建筑电气设计规范》2. 《宾馆建筑设计规范》3. 《宾馆电气设备规范》4. 《宾馆工程施工规范》三、宾馆综合布线工程设计方案1. 宾馆建筑结构特点分析宾馆一般都会分为大堂区、客房区、餐饮区、会议室等不同区域，每个区域的使用需求和电气设备的布设都有所不同。

在大堂区，一般需要布设接待台、灯光设备、音响设备等；在客房区，需要布设空调控制、电视、电话、宽带网络等设备；在会议室，需要布设投影设备、音响设备、多媒体接口等。

因此，宾馆综合布线工程需要根据不同区域的功能特点进行细致的规划和设计。

2. 宾馆综合布线工程的布线类型宾馆综合布线工程一般包括弱电布线和强电布线两种类型。

弱电布线主要包括电话线路、宽带网络线路、电视线路、多媒体线路等；强电布线主要包括电力线路、照明线路、空调线路等。

在设计时需要合理划分弱电布线和强电布线，并根据实际情况进行布设。

3. 宾馆综合布线工程的设备选型在宾馆综合布线工程中，各种信号线路、电力线路、照明线路等需要选择符合国家标准的设备进行布设。

特别是在弱电线路方面，需要选择符合通信标准的电话分机、网络交换机、宽带路由器等设备；在强电线路方面，需要选择符合国家规定的电力开关、照明主机等设备。

在设备选型时需要注意设备的品质和性能，并根据实际需求进行合理搭配。

4. 宾馆综合布线工程的安全防护在宾馆综合布线工程中，安全防护非常重要。

特别是在强电线路方面，需要合理设置漏电保护器、过载保护器等设备，防止因电气故障造成设备损坏或者人身伤害。

同时，需要对设备进行定期的维护保养，并加强对电路安全的监控和检测。

两淮豪生酒店综合布线方案安徽中科大讯飞信息科技李家斌一、系统概述随着全世界运算机技术、现代通信技术的迅速进展，人们对信息的需求也是愈来愈强烈。

这就致使具有楼宇治理自动化、通信自动化、办公自动化功能的智能大楼活着界范围蓬勃兴起。

而综合布线系统正是智能大楼内部各系统之间、内部系统与外界进行信息互换的硬件基础。

酒店大楼综合布线系统（PDS）是现代化大酒店内部的“信息高速公路”是信息高速公路在现代大楼内的延伸。

综合布线系统确实是以知足所有数据、语音和图像通信设备在此刻和以后布线需求为要紧目标而进展起来的一种整体的、开放的配线系统。

它不仅能为大楼提供电讯效劳，还能够提供通信网络效劳、平安报警效劳、监控治理效劳，是现代化大酒店实现通信自动化（CA）、办公自动化（OA）、视频点播(VOD)和大楼自动化（BA）的基础。

随着现代通信网络技术的迅速进展，高速以太网、FDDI、ISDN 等的普遍利用。

专门是ATM网的慢慢利用，建筑物对布线系统的要求除标准的通信接口外，还需要相当高传输速度和高度的灵活性。

综合布线系统采纳模块化设计，易于在配线方面进行扩充和从头配置。

在物理结构上，采纳分级的星形结构，以利于数据的搜集及信息的传递。

它能以最好的性能价钱比来适应以后综合业务数字网（ISDN）和ATM的要求。

UTP是目前综合系统普遍采纳的传输介质，它具有安装简单、价钱低廉等特点；光纤作为传输介质具有传输速度高、保密性好、扩展性强等优势。

二、需求分析综合布线系统采纳结构化布线系统，应能兼容和支持所有的电脑设备系统、数据系统(包括部份无线AP接入点)、酒店视频点播系统和语音系统。

本系统可由五个子系统组成，工作区子系统、水平子系统、治理子系统（楼层分派线架）、干线子系统、设备间子系统（主配线架）组成。

按招标文件要求工作区子系统有线及无线网络点采纳6类UTP线缆，语音水平线缆和酒店VOD点播系统采纳5eUTP线缆，光纤到桌面采纳四芯万兆多模光纤信息点设置参见《综合布线系统点数表》。

酒店综合布线系统技术方案酒店综合布线系统技术方案作为一个综合性的服务场所，酒店不仅要满足客人住宿的需求，还需要提供丰富的娱乐和商务设施。

为了更好地满足客人的需求，我们需要设计一个完善的酒店综合布线系统。

一、系统概述酒店综合布线系统是一种统一的、集成的基础网络设施，它包括了酒店内的所有通信、数据、安全、控制和能源管理等基础设施的布线和连接，将不同类型的网络设备、终端设备和系统设备连接成为一个整体，使信息和资源共享更加便捷，提高了酒店的安全、舒适和智能化水平。

二、系统设计方案1. 布线结构设计酒店综合布线系统应采用标准化的层次化结构设计，将酒店的所有设备和终端连接到不同的布线区域中，减少布线杂乱的情况，方便管理和维护。

根据实际需求，我们可以设计三层、四层或五层系统结构。

其中，每个楼层应有一个配线间，所有配线间应通过光纤或铜缆相互连接，形成一张区域布线网络。

2. 设备选型酒店综合布线系统需要选用高性能、可靠、易维护的网络设备和终端设备。

建议选择著名品牌的设备，例如思科、华为、华三等，以确保系统的稳定性和可靠性。

3. 布线材料为了确保系统的传输质量和速度，建议采用高品质的铜缆和光纤，并按照该布线系统的标准规格进行选择和布线。

4. 无线网络设计酒店的客人和员工需要使用无线网络，因此需要在酒店内布置无线AP设备。

通过合理的选址和信号叠加设计，可以实现完善的无线覆盖，并保证网络质量。

5. 安全设计酒店需要保证网络安全和访问控制，因此需要设置有效的安全策略，以保护网络免受攻击和入侵。

可以采用VPN、防火墙、虚拟化和加密技术来实现安全保护。

6. 控制设计酒店需要使用业内领先的BMS（建筑管理系统）来对所有设备进行控制和管理，以最大限度地降低运营成本。

BMS系统应该能够支持智能能源管理和节能控制功能，减少不必要的能源浪费。

7. 网络监控酒店综合布线系统需要配备完善的网络监控设备，及时检测网络故障和传输问题，并提供快速的故障诊断和解决方案。
