园区广场整体测量放样施工规程和方法

施工测量放样作业方法及要求随着建筑行业的发展，施工测量放样作为一项重要的工作环节，对于确保施工质量和工期的达标具有关键性的作用。

本文将介绍施工测量放样的方法及要求，旨在为施工测量工作提供指导和基本准则。

一、施工测量放样的方法1. 确定测量控制点：在进行施工测量放样前，必须确定测量基准点和控制点。

测量基准点是施工测量的参考点，而控制点是用来调整和监控测量误差的。

2. 准备测量工具与设备：进行施工测量放样需要使用各种测量工具和设备，如测量仪器、测量尺、水平仪等。

在进行施工测量前，要确保这些设备的准确性和正常工作状态。

3. 进行放样测量：根据设计图纸和工程要求，将设计中的要素转化为实际的施工工程。

包括标示墙角和开口尺寸、测量地面水平等。

4. 记录与标示：进行施工测量放样时，必须及时记录所得数据，并在测点进行标示，以便施工人员正确理解和执行。

5. 定期校验与调整：施工测量放样是一个持续的过程，在施工过程中需定期校验测量仪器的准确性，并根据实际情况进行调整和修正，以确保测量结果的准确性。

二、施工测量放样的要求1. 准确性：施工测量放样的最基本要求是准确度。

在进行施工测量放样时，必须保证测量结果与设计图纸的要求高度一致，以确保施工工程符合设计要求。

2. 及时性：施工测量放样需要及时进行，尤其是在施工过程中需要不断进行测量和放样，以满足施工的需要，并及时调整和修正。

3. 一致性：在整个施工过程中，必须保持数据和测量结果的一致性，避免在不同的施工阶段出现不一致的情况，以避免后续工作的延误和问题的发生。

4. 标示清晰：在进行施工测量放样时，必须标示清晰，以便施工人员准确理解和执行。

标示应该直观明了，避免产生歧义。

5. 合理性：施工测量放样的结果必须合理，符合工程实际情况，并能够满足施工要求。

在进行施工测量放样前，应充分考虑施工现场的实际情况，制定合理的测量方案。

总结：施工测量放样作为确保施工质量和工期的重要环节，对于建筑工程具有关键性的作用。

测量放样施工方案1. 简介测量放样是施工前的一项重要工作，用于确定建筑项目的具体位置、尺寸和形状，为施工提供准确的参考标志。

本文档将介绍测量放样施工方案的步骤和注意事项。

2. 测量放样步骤2.1 准备工作在进行测量放样前，需要准备以下工具和材料：•测量仪器：如经纬仪、水平仪等；•测量工具：如直尺、量角器等；•测量标志物：如标志杆、铁钉等；•图纸和设计图：用于参考和放样。

2.2 确定起点和基准线在测量放样前，需要确定项目的起点和基准线，通常使用总平面图或设计图作为参考。

在基准线上设置一个起点，用于后续的测量和放样。

2.3 测量角度和距离根据设计图上的标注，使用直尺、量角器等工具进行角度和距离测量。

确保测量的准确性和精度。

2.4 标注和放样根据测量数据，在施工现场使用标志杆、铁钉等标志物进行标注和放样。

按照设计图上的标注，在地面上划线或设置标志物，以确定建筑物的具体位置和尺寸。

3. 注意事项在进行测量放样时，需要注意以下事项：3.1 安全第一在施工现场进行测量放样时，需要注意安全问题。

确保自身和周围人员的安全，避免发生意外事故。

3.2 准确性和精度测量放样的准确性和精度对于后续施工的质量至关重要。

在进行测量时，需要使用准确的仪器和工具，严格按照设计图上的标注进行测量。

3.3 参考图纸和设计图在进行测量放样前，需要准备参考图纸和设计图，并根据其上的标注进行测量。

确保测量的结果与设计要求相符。

3.4 标注清晰可见在进行放样时，需要确保标注清晰可见，以便后续的施工操作。

可以使用明显的颜色和标志物，标示出建筑物的具体位置和尺寸。

4. 总结测量放样是施工前不可或缺的一项工作。

本文档介绍了测量放样的步骤和注意事项，包括准备工作、确定起点和基准线、测量角度和距离、标注和放样等内容。

在进行施工前，务必进行准确的测量放样工作，以确保建筑项目的质量和准确性。

施工测量放样作业方法在建筑施工中，测量放样是一个非常重要的环节。

它确保了施工的准确性和质量，对于建筑工程的成功完成起到关键作用。

本文将介绍施工测量放样的方法和步骤，以指导相关从业人员进行准确的测量放样工作。

一、概述施工测量放样是将设计图纸上的尺寸转换到实际施工现场的过程。

它用于确定建筑物的位置、尺寸和形状，以便施工人员按照设计要求进行建设。

施工测量放样涉及测量仪器的选择和使用，以及数据处理和个人技能的结合。

下面将详细介绍测量放样的具体方法。

二、选择和使用测量仪器1. 手持测量仪器手持测量仪器包括：卷尺、钢尺、角尺、水平尺等。

在测量建筑物的尺寸时，可以使用这些工具进行直接测量。

使用时要保证工具的准确度和精度，以便得到准确的测量结果。

2. 光学测量仪器光学测量仪器包括：经纬仪、测距仪、全站仪等。

这些仪器适用于大型建筑物或远距离测量。

使用前需要进行仪器的校准和定标，以确保测量结果的准确性。

三、测量放样步骤1. 准备工作在开始测量放样之前，必须做好准备工作。

检查测量仪器的精度和完整性，确认它们可以正常使用。

确认好测量的起点和终点，并清理好测量环境，以便进行准确的测量。

2. 进行基准点的放样基准点是整个施工测量放样工作的重要依据。

通过使用全站仪等精密仪器，找到建筑现场的基准点，并将其坐标记录下来。

基准点的确定需要经验和技巧，确保其准确性。

3. 进行主体结构的放样按照设计图纸上的尺寸和标注，将主体结构的外墙、柱子、梁等放样到建筑现场。

可以使用手持测量仪器进行具体的测量，并用尺和钢尺等工具进行标记。

在进行放样时，要注意水平和垂直的准确度，以确保主体结构的精确度和稳定性。

4. 进行细部构件的放样细部构件的放样是施工测量放样工作中的一个重要部分。

这包括窗户、门、楼梯等细节的放样工作。

通过测量设计图纸上的尺寸和角度，将细部构件的位置和大小准确地放到实际施工现场。

这需要仔细的测量和标记工作，以确保细部构件的准确性和美观度。

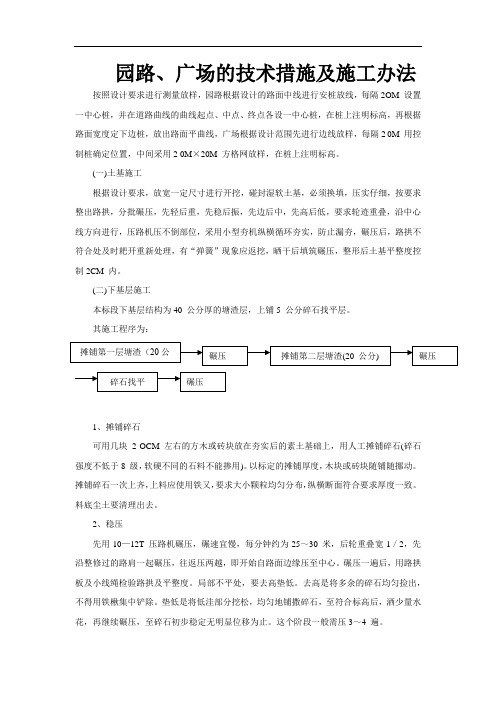

园路、广场的技术措施及施工办法按照设计要求进行测量放样，园路根据设计的路面中线进行安桩放线，每隔2OM 设置一中心桩，并在道路曲线的曲线起点、中点、终点各设一中心桩，在桩上注明标高，再根据路面宽度定下边桩，放出路面平曲线，广场根据设计范围先进行边线放样，每隔2 0M 用控制桩确定位置，中间采用2 0M×20M 方格网放样，在桩上注明标高。

(一)土基施工根据设计要求，放宽一定尺寸进行开挖，碰封湿软土基，必须换填，压实仔细，按要求整出路拱，分批碾压，先轻后重，先稳后振，先边后中，先高后低，要求轮迹重叠，沿中心线方向进行，压路机压不倒部位，采用小型夯机纵横循环夯实，防止漏夯，碾压后，路拱不符合处及时耙开重新处理，有“弹簧”现象应返挖，晒干后填筑碾压，整形后土基平整度控制2CM 内。

(二)下基层施工本标段下基层结构为40 公分厚的塘渣层，上铺5 公分碎石找平层。

其施工程序为：摊铺第一层塘渣（20公碾压摊铺第二层塘渣(20 公分) 碾压碎石找平碾压1、摊铺碎石可用几块2 OCM 左右的方木或砖块放在夯实后的素土基础上，用人工摊铺碎石(碎石强度不低于8 级，软硬不同的石料不能掺用)。

以标定的摊铺厚度，木块或砖块随铺随挪动。

摊铺碎石一次上齐，上料应使用铁又，要求大小颗粒均匀分布，纵横断面符合要求厚度一致。

料底尘土要清理出去。

2、稳压先用10—12T 压路机碾压，碾速宜慢，每分钟约为25～30 米，后轮重叠宽1／2，先沿整修过的路肩一起碾压，往返压两越，即开始自路面边缘压至中心。

碾压一遍后，用路拱板及小线绳检验路拱及平整度。

局部不平处，要去高垫低。

去高是将多余的碎石均匀捡出，不得用铁楸集中铲除。

垫低是将低洼部分挖松，均匀地铺撒碎石，至符合标高后，洒少量水花，再继续碾压，至碎石初步稳定无明显位移为止。

这个阶段一般需压3～4 遍。

3、撒填充料将粗砂或灰土(石灰剂量8—12％)均匀撒在碎石层上，用扫帚扫入碎石缝里，然后用洒水车或喷壶均匀洒一次水。

施工测量放样方案施工测量放样是建筑工程施工过程中的一项重要工作，其目的是在施工前准确确定构筑物各部位的位置、形状和尺寸，为施工提供可靠的依据。

下面将从施工测量放样的原则、方法和步骤等方面进行详细介绍，以确保施工质量和进度的顺利进行。

一、施工测量放样的原则1.准确性原则：施工测量放样必须保证测量数据的准确性，避免误差的产生。

2.可靠性原则：施工测量放样必须保证数据的可靠性，确保施工的准确性和有效性。

3.经济性原则：施工测量放样必须保证操作的经济性，合理安排人力、物力和时间，提高工作效率。

4.适应性原则：施工测量放样必须根据具体的施工条件和要求，选择合适的测量方法和仪器设备。

二、施工测量放样的方法1.传统放样法：传统放样法主要通过使用传统的测量工具，如铅垂线、剖线、切线等，将设计图纸上的尺寸和位置放大到实际施工场地上。

2.电子放样法：电子放样法主要通过使用电子测量仪器，如全站仪、测距仪等，实时测量和记录各种尺寸和角度数据，再通过计算机处理和分析，直接生成施工放样图纸。

三、施工测量放样的步骤1.准备工作：对施工现场进行勘测，了解设计图纸和施工方案，确定放样的具体要求和方法，选择合适的测量仪器和工具。

2.测量放样：根据设计图纸，将各种尺寸和位置放大到实际场地上，使用测量仪器进行测量，记录测量数据，如坐标、角度、高程等。

3.数据处理：将测量数据输入计算机，通过专业测量软件进行处理和分析，生成施工放样图纸。

4.核实修正：根据施工放样图纸，对测量数据进行核实和修正，确保放样的准确性和可靠性。

5.施工执行：根据施工放样图纸，进行施工执行，并及时调整和修正施工过程中出现的问题。

四、施工测量放样的注意事项1.选择合适的放样方法和仪器设备，根据具体的施工条件和要求，确保测量数据的准确性。

2.施工测量放样必须遵循安全操作规程，切勿私自更改设计图纸上的尺寸和位置。

3.测量过程中应及时记录测量数据，确保数据的完整性和可追溯性。

某广场工程施工测量方案一、概述广场是城市重要的公共空间，因其开放性和多样性，需要具有一定的规划和设计。

在广场工程施工中，测量是必不可少的一环，它对广场的位置、形状、尺寸等进行精确测量，保证工程施工的精准和质量。

本方案将对广场工程施工测量的内容、方法和技术进行详细的规划和说明，以期有效保障广场工程施工的质量和进度。

二、测量内容1. 平面位置测量：主要包括广场的整体位置和布局，确定广场的中心点、边界线和主要功能区域的位置等。

2. 高程测量：主要测量广场的整体高程和各功能区域的高程，保证广场的平整和排水顺畅。

3. 尺寸测量：确保广场各构筑物的尺寸、距离、间距等符合设计要求。

4. 水平度测量：保证广场的水平度，防止出现明显的高低差和倾斜现象。

5. 材料用量测量：对广场所需的各种材料进行准确测量，确保施工的材料使用合理和节约。

三、测量方法1. 平面位置测量：采用测量仪器和载板等工具进行测量，确定广场的整体位置和布局。

2. 高程测量：采用水准仪、高程仪等仪器进行测量，确保广场的整体高程和各功能区域的高程。

3. 尺寸测量：采用测量尺、卷尺等工具进行测量，确保广场各构筑物的尺寸、距离、间距等符合设计要求。

4. 水平度测量：采用水平仪进行测量，确保广场的水平度。

5. 材料用量测量：采用测量尺等工具进行测量，确保广场所需的各种材料使用合理和节约。

四、测量技术1. 仪器选用：选用精准的测量仪器，确保测量的准确和可靠性。

2. 数据处理：对测量得到的数据进行仔细的处理和分析，确保数据的准确性。

3. 现场标记：对测量结果进行现场标记，便于后期施工和监督。

4. 指导施工：根据测量结果指导广场工程的施工，确保施工的准确和规范。

五、质量控制1. 严格按照设计要求进行测量，确保广场的位置、形状、尺寸等符合设计要求。

2. 对测量数据进行多次核对和比对，确保数据的准确性和可靠性。

3. 现场施工监督，确保测量结果被准确地应用于广场的施工。

测量放样方案
（1）测量定位：施工测量前根据建设单位、设计单位的技术交底提供的平面控制坐标点及水准点等资料，做好领桩、交桩的保护。

（2)项目部设有专人负责施工测量的工作小组，遵循“从整体到局部先控制后详细”的原则进行施工测量放样，·全而准确地提供各施工阶段的测量资料。

（3)建立高程控制和平而坐标控制网，根据建设单位提供的坐标控制点及施工放样点坐标，先进行测量内计算工作，仔细核对无误后再到现场实地测放，以避免因计算数据有误而造成放样上的错误。

（4)根据复核后的控制点和水准点精确地测定和提供施工各阶段的控制线及控制高程点。

（5)为保证测放精度，立模、浇筑的高程放样应采用有闭合条件的几何水准测设。

当闭合差符合误差要求后再进行测放，测量完毕再复测校核，从而保证工程测量的精度。

（6)所有测量仪器及丈量工具在使用前都要按有关规范进行检验、校正。

（7)工程控制线和高程控制点必须经监理工程师复核、验收合格后方可使用。

园区道路测量工程施工方法一、道路施工测量工作路基开工前应做好施工测量工作，其内容包括：导线、中线、水准点复测，横断面检查与补测，增设水准点等工作。

施工测量的要求如下：1、导线复测：当原测的中线主要控制桩时，必须根据设计资料，认真做好导线复测工作。

施测时应采用红外线测距仪或其他能满足测量精度的仪器（仪器使用前应进行检验校正）。

对原有导线点不能满足要求时应进行加密，以保证在道路施工的全过程中，相邻导线点能互相通视。

导线起讫点应与设计单位测定结果进行比较。

测量精度除设计有特殊要求外，角度闭合差（“）应满足±16n（n为测点数）及坐标相对闭合差±1/10000的要求。

复测导线时，必须与相邻施工段的导线闭合。

2、是中线复测：首先全面检查并恢复道路中心桩，固定路线主要控制桩，如交点、转点，圆曲线和缓和曲线的起、纵点等。

恢复中心桩时，应注意与结构物中心、相邻施工段的中线闭合，中线测量应进入相邻施工段50-100m，对分量点相邻施工单位共同进行校核确认，发现问题应及时查明原因，并报现场监理工程师或建设单位。

如发现设计中线长度丈量错误或需局部改线时，应作断链处理，相应调整纵坡并在设计图表的相应部位注明断链距离和桩号。

当路线的主要控制桩在施工中有被挖掉或埋掉的可能时，要视当地的地形条件和地物条件，进行有效的固定。

可采用栓桩法、边线桩法、边线桩法进行控制在地形条件许可证时，可作延长切线法。

在地形、地物条件受限制时，可采用其他固定方法，但所设护桩必须牢固可靠。

最好设于牢固岩石或永久性建筑物上，也可用带钉桩固定。

桩位要便于架设防测量仪器和观测。

道路中线位置的偏差应控制在5mm 内：采用DJ2级仪器时角度至少测一测回；采用DJ6级仪器时，角度至少测两测回；距离用普通钢尺往返测一测回；用电磁波测距仪可单程测定。

3、水准点复测：查对复核建设单位交付的水准点，并尽可能地与国家水准点闭合，超出允许误差范围时应查明原因并及时报有关部门。

园路、广场的技术措施及施工办法按照设计要求进行测量放样，园路根据设计的路面中线进行安桩放线，每隔2OM 设置一中心桩，并在道路曲线的曲线起点、中点、终点各设一中心桩，在桩上注明标高，再根据路面宽度定下边桩，放出路面平曲线，广场根据设计范围先进行边线放样，每隔2 0M 用控制桩确定位置，中间采用2 0M×20M 方格网放样，在桩上注明标高。

(一)土基施工根据设计要求，放宽一定尺寸进行开挖，碰封湿软土基，必须换填，压实仔细，按要求整出路拱，分批碾压，先轻后重，先稳后振，先边后中，先高后低，要求轮迹重叠，沿中心线方向进行，压路机压不倒部位，采用小型夯机纵横循环夯实，防止漏夯，碾压后，路拱不符合处及时耙开重新处理，有“弹簧”现象应返挖，晒干后填筑碾压，整形后土基平整度控制2CM 内。

(二)下基层施工本标段下基层结构为40 公分厚的塘渣层，上铺5 公分碎石找平层。

其施工程序为：1、摊铺碎石可用几块2 OCM 左右的方木或砖块放在夯实后的素土基础上，用人工摊铺碎石(碎石强度不低于8 级，软硬不同的石料不能掺用)。

以标定的摊铺厚度，木块或砖块随铺随挪动。

摊铺碎石一次上齐，上料应使用铁又，要求大小颗粒均匀分布，纵横断面符合要求厚度一致。

料底尘土要清理出去。

2、稳压先用10—12T 压路机碾压，碾速宜慢，每分钟约为25～30 米，后轮重叠宽1／2，先沿整修过的路肩一起碾压，往返压两越，即开始自路面边缘压至中心。

碾压一遍后，用路拱板及小线绳检验路拱及平整度。

局部不平处，要去高垫低。

去高是将多余的碎石均匀捡出，不得用铁楸集中铲除。

垫低是将低洼部分挖松，均匀地铺撒碎石，至符合标高后，洒少量水花，再继续碾压，至碎石初步稳定无明显位移为止。

这个阶段一般需压3～4 遍。

3、撒填充料将粗砂或灰土(石灰剂量8—12％)均匀撒在碎石层上，用扫帚扫入碎石缝里，然后用洒水车或喷壶均匀洒一次水。

水流冲出的空隙再以砂或灰土补充，至不再有空隙并露出碎石尖为止。

编号：FS-QG-83090施工测量放样工程施工方法技术措
施
Technical measures for construction survey and stake out engineering
construction methods
说明：为明确各负责人职责，充分调用工作积极性，使人员队伍与目
标管理科学化、制度化、规范化，特此制定
施工测量放样工程施工方法和技术措施
1、施工人员于施工前，由施工技术人员现场进行技术交底，依据设计图纸用墨纸划出装修物的位置，经技术人员勘查无误后，方可进行施工，一切尺寸准确性以图纸设计为准。

2、放样项目包括:
A、楼层建筑标高;
B、墙面材料分割线
C、橱柜位置
D、龙骨定位
E、门位置线
F、地面材料分割线
在地坪放样确定后，应于施工范围内设置标准水平线，同时，完成地坪高程差校对、墙面龙骨定位线及天花板高程弹线作业，以提供施工人员做为地坪及立面施工的微调依据。

3、配合监理工程师指示，于局部放样点钉以风钢木作为放样确认点(此确认点包含地材放样线及楼层水平线)。
