不锈钢退火酸洗线介绍为了降低加工成本、提高生产能力及产品质量，同时也为了提高能源效率及环境适应能力，不少不锈钢带钢生产厂家纷纷引进当今世界最先进的退火酸洗技术、设备，以改建或扩建自己的退火酸洗处理线。
随之而来的问题是，怎样更加合理地在原厂房内布置新的处理线，既保证生产工艺合理、顺畅，又占地面积少。
下面重点介绍2003年6月投产的世界上著名的不锈钢板材生产厂——蒂森克虏伯尼洛斯塔(TKN)克里菲尔德厂(Krefeld)3号冷轧带钢处理线及2003年4月投产的浦项3号新退火酸洗线。
1 1KN 3号不锈钢冷轧带钢处理线(KL3)KL3不锈钢冷轧带钢处理线是当今世界同类设备中最先进的，尤其在产品质量、能源效率和环境适应性方面都很优秀。
这条生产线由安最时集团下属几个公司供货：主要设备供货商是森德维克公司，部分是奥地利的安最时集团(带钢清洗和酸洗段)及荷兰的鹿特丹Thermtec公司(退火炉和雾化空气冷却段)州尔斯通公司提供电气设备。
KL 3冷轧带钢处理线处理冷轧不锈钢带钢包括AISl300系列(80％)和400系列(20％)不钢。
这条线最主要的能力参数汇总于表1中。
表1 1KN的3号冷轧带钢处理线技术参数带钢宽度/mm 600~1380带钢厚度/mm 0.2—2.0带钢速度/m.min-1 100(最大)钢卷重量/t 30(最大)钢卷直径/mm 2500(最大)处理线生产能力/t.h-1 40(奥氏体4301) 28(铁素体4016)退火炉温度/℃ 1240(最高)退火炉的TV值 68m/(最小带钢厚度3mm)1.1 在很小占地面积上实现的现代化技术由于场地条件的限制，这条处理线设计得常紧凑。
为了保证总的技术水平，处理线设备列成4层，总长度仅仅220m。
①在最底层，带钢从两个开卷机之一交替送进处理线，开卷机配置有5辊矫直机和切头剪。
带钢头尾在预重叠电阻焊焊机上进行焊接，这就允许带钢厚度最大相差30％，焊缝强度高于母材强度90％。

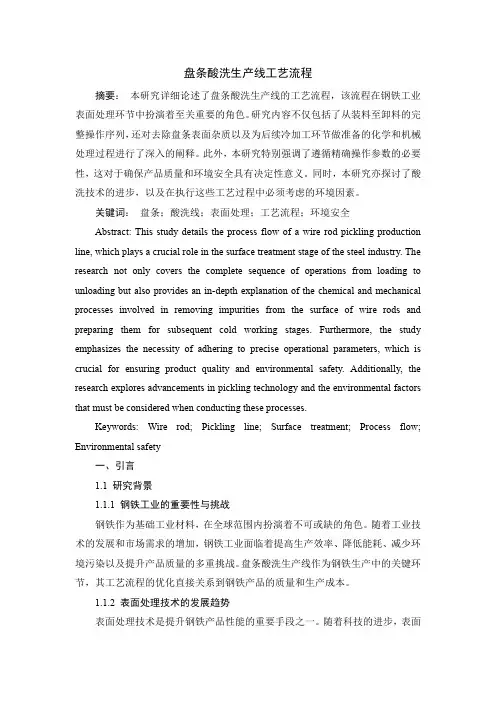

盘条酸洗生产线工艺流程摘要：本研究详细论述了盘条酸洗生产线的工艺流程，该流程在钢铁工业表面处理环节中扮演着至关重要的角色。
研究内容不仅包括了从装料至卸料的完整操作序列，还对去除盘条表面杂质以及为后续冷加工环节做准备的化学和机械处理过程进行了深入的阐释。
此外，本研究特别强调了遵循精确操作参数的必要性，这对于确保产品质量和环境安全具有决定性意义。
同时，本研究亦探讨了酸洗技术的进步，以及在执行这些工艺过程中必须考虑的环境因素。
关键词：盘条；酸洗线；表面处理；工艺流程；环境安全Abstract: This study details the process flow of a wire rod pickling production line, which plays a crucial role in the surface treatment stage of the steel industry. The research not only covers the complete sequence of operations from loading to unloading but also provides an in-depth explanation of the chemical and mechanical processes involved in removing impurities from the surface of wire rods and preparing them for subsequent cold working stages. Furthermore, the study emphasizes the necessity of adhering to precise operational parameters, which is crucial for ensuring product quality and environmental safety. Additionally, the research explores advancements in pickling technology and the environmental factors that must be considered when conducting these processes.Keywords: Wire rod; Pickling line; Surface treatment; Process flow; Environmental safety一、引言1.1 研究背景1.1.1 钢铁工业的重要性与挑战钢铁作为基础工业材料，在全球范围内扮演着不可或缺的角色。
不锈钢冷轧退火酸洗线生产工艺摘要：本文主要对一新建不锈钢冷轧退火酸洗机组的工艺设备进行了介绍.主要包括了退火炉，酸洗等工艺设备。
关键词：工艺设备退火酸洗cold rolled stainless steel annealing and pickling line production process(tangshan iron and steel co. ltd,hebei tangshan 063000) abstract：this article on a new production line of cold annealing and pickling line process and equipment reviewed.including annealing furnaces,pickling ,other process and equipment.keywords：process, equipment, annealing，pickling1 前言不锈钢冷带退火酸洗机组(capl)主要是使经冷轧机后的钢带经过退火得到要求的性能，再经酸洗去除退火过程中生成的氧化铁皮等杂质，进一步提高带钢的表面质量。
新建生产线的设计规模为55万t不锈钢冷轧产品，生产钢种包括aisi200、aisi 300、aisi 400系列。
建设分二期实施。
一期建设规模为30万t/a，本文所述为一期配套的冷带退火酸洗机组。
2 冷轧来料主要参数经过冷轧机组轧制后带钢的主要参数见表一。
3 工艺设备说明冷带退火酸洗线分成三个部分，入口段、工艺段、出口段。
3.1 入口段入口段主要设备有入口钢卷鞍座、入口钢卷小车、垫纸卷取机、开卷机、夹送辊和直头机、入口剪、引带移出系统、焊机、入口活套等。
冷轧后的钢卷由钢卷小车运送到开卷机的芯轴上。
经过开卷与垫纸卷取、切除头部与上一卷带钢尾端焊接。
6层水平入口活套布置在地坑里，存储带钢能力为800米。
本文摘自再生资源回收-变宝网（）

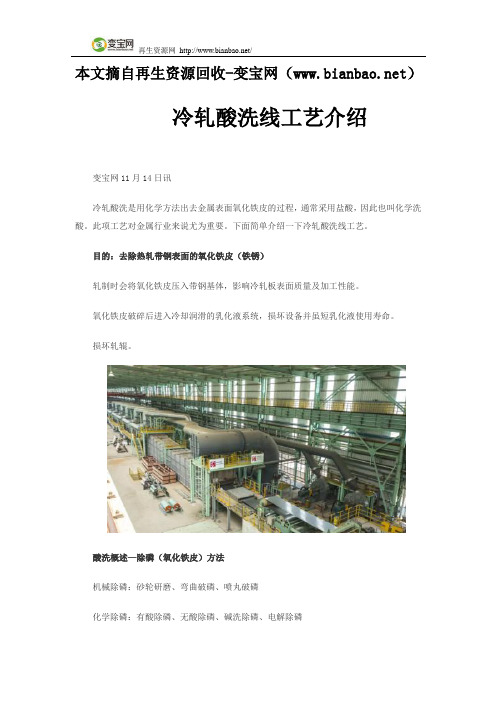

冷轧酸洗线工艺介绍
变宝网11月14日讯
冷轧酸洗是用化学方法出去金属表面氧化铁皮的过程，通常采用盐酸，因此也叫化学洗酸。
此项工艺对金属行业来说尤为重要。
下面简单介绍一下冷轧酸洗线工艺。
目的：去除热轧带钢表面的氧化铁皮（铁锈）
轧制时会将氧化铁皮压入带钢基体，影响冷轧板表面质量及加工性能。
氧化铁皮破碎后进入冷却润滑的乳化液系统，损坏设备并虽短乳化液使用寿命。
损坏轧辊。
酸洗概述—除磷（氧化铁皮）方法
机械除磷：砂轮研磨、弯曲破磷、喷丸破磷
化学除磷：有酸除磷、无酸除磷、碱洗除磷、电解除磷
机械—化学联合除磷
弯曲—酸洗、喷丸破磷—酸洗、拉矫—酸洗
酸洗种类：盐酸酸洗、硫酸酸洗、硝酸酸洗、磷酸酸洗、氢氟酸酸洗、混合酸酸洗
酸洗机组
按带钢酸洗的过程分类可分为连续卧式酸洗机组、连续塔式酸洗机组和半连续酸洗机组。
连续酸洗机组的工艺特点是钢卷逐卷展开后，钢卷与钢卷之间头尾焊接起来连续地通过酸洗槽。
推拉式酸洗机组酸洗，每根带钢经夹送辊一次咬入，不用焊接，推送向前，直至卷取，逐卷带钢间断地通过酸洗机组。
更多冷轧酸洗资讯关注变宝网查阅。
本文摘自变宝网-废金属_废塑料_废纸_废品回收_再生资源B2B交易平台网站；
变宝网官网网址：/newsDetail373225.html
网上找客户，就上变宝网！免费会员注册，免费发布需求，让属于你的客户主动找你！。
冷轧不锈钢的退火及酸洗工艺冷轧不锈钢的退火及酸洗工艺不锈钢热轧带钢经热带退火酸洗后，为了到达一定的性能及厚度要求，需进行常温轧制处理，即冷轧。
不锈钢冷轧时发生加工硬化，冷轧量越大，加工硬化的程度也越大，假设将加工硬化的材料加热到200—400℃就可以消除变形应力，进一步提高温度那么发生再结晶，使材料软化。
冷轧后的退火按退火方式分为连续卧式退火和立式光亮退火；按退火工序分为中间退火和最终退火。
顾名思义，中间退火是指中间轧制后的退火，而最终退火是指最终轧制后的退火，两者在工艺控制和退火目的上无根本区别，因此下文统称为冷轧退火或者退火。
一、连续卧式退火〔连退炉〕连退炉是目前广为使用的退火设备，广泛用于带钢的热处理，其特点是带钢在炉内呈水平状态，边加热边前进。
炉子的结构一般主要由预热段、加热段和冷却段组成。
卧式退火炉通常与开卷机、焊机、酸洗线等组成一条连续退火酸洗机组。
冷轧退火对不锈钢成品材料的机械性能有很大影响，如晶粒度、抗拉强度、硬度、延伸率和粗糙度等。
其中退火温度和退火时间对冷轧材料再结晶后的晶粒度具有最直接的影响。
10 晶粒度〔ASTM〕5 0 2 4 6 8 退火时间〔分〕图1.SUS304带钢1100℃时退火时间与晶粒度关系示意图如前所述，连退炉一般由预热、加热、冷却三大局部组成。
预热段没有烧嘴燃烧，而是利用后面加热段的辐射热来加热带钢，这样可以有效的利用热能，节约能源本钱。
加热段利用燃料燃烧直接对带钢进行加热，该段一般分为假设干各区，每个区都有高温计来控制和显示温度。
燃烧后高达700多度的废气被废气风机抽出加热室后进入换热器，在换热器内将冷的燃烧空气进行加热〔可加热到400多度〕，加热后的燃烧空气直接被送到各个烧嘴。
换热器的目的在于有效回收废气热量。
l 炉内燃烧条件的管理。
燃料〔液化石油气或天然气〕在炉内的燃烧状况对质量、本钱、热效率等都有很大影响。
空燃比是燃烧管理的一个重要指标。
空燃比越高，燃烧越充分，但是排废量也相应增加，炉内氧含量提高，增加了带钢的氧化程度。

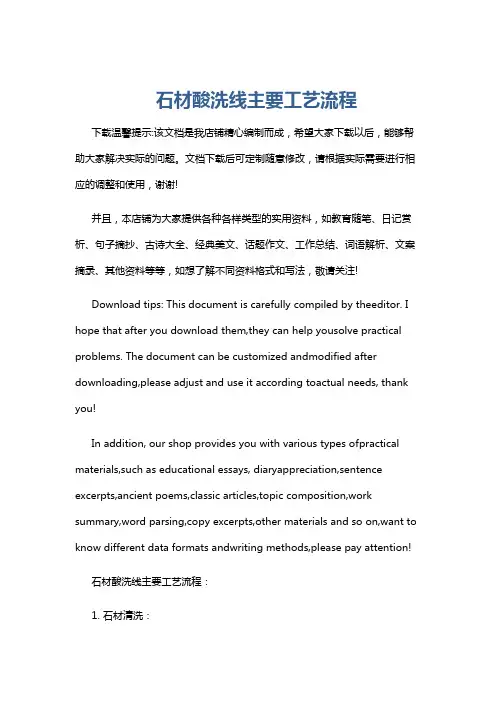

石材酸洗线主要工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!石材酸洗线主要工艺流程：1. 石材清洗：使用高压水枪或喷砂机去除石材表面的灰尘、泥土和松散物质，提高酸液的渗透率。
酸洗线工艺流程
《酸洗线工艺流程》
酸洗线是一种重要的表面处理工艺，用于去除金属表面的氧化皮、锈斑和其他杂质，使金属表面更加光洁、平整，增强金属的耐腐蚀性能和美观度。
下面我们来看一下酸洗线的工艺流程。
首先，需要准备一个酸洗槽，槽内填满酸性溶液，通常采用的酸洗溶液有盐酸、硫酸和硝酸等。
然后，将待处理的金属板材或管材浸入酸洗槽中，进行浸泡酸洗。
在酸洗的过程中，酸洗溶液会与金属表面的氧化皮和杂质发生化学反应，将其溶解掉。
接下来是漂洗环节，将经过酸洗的金属材料从酸洗槽中取出，进行清洗。
清洗的目的是将残留的酸性溶液洗净，以免影响金属的耐腐蚀性能。
通常采用的清洗方法包括喷淋清洗、浸泡清洗和水刷清洗等。
最后，经过酸洗和漂洗处理后的金属材料需要进行烘干和防锈处理。
通过烘干可以去除金属表面的水分，防止金属表面再次氧化。
而防锈处理则是为了进一步增强金属的耐腐蚀性能，通常采用的方法有涂漆、喷塑或热浸镀锌等。
总的来说，酸洗线工艺流程包括酸洗、漂洗、烘干和防锈处理四个环节。
通过这一系列的处理，金属材料的表面质量可以得到有效提升，使得金属产品在使用过程中更加耐磨、耐腐蚀，外观也更加美观。

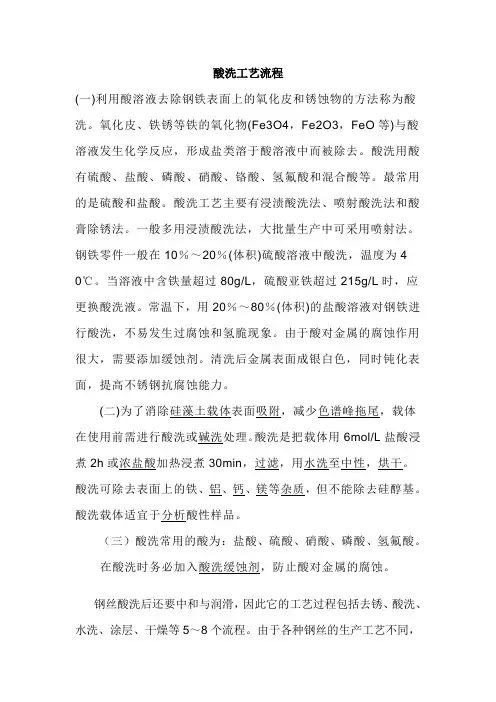

酸洗工艺流程(一)利用酸溶液去除钢铁表面上的氧化皮和锈蚀物的方法称为酸洗。
