罗茨流量计的安装及过滤器的问题

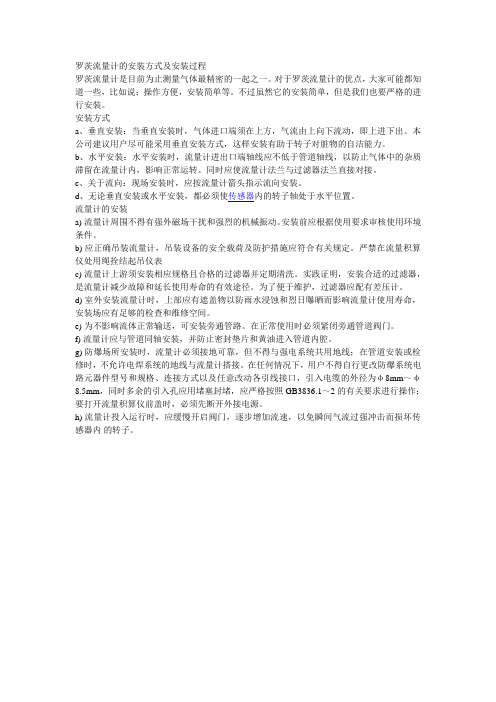

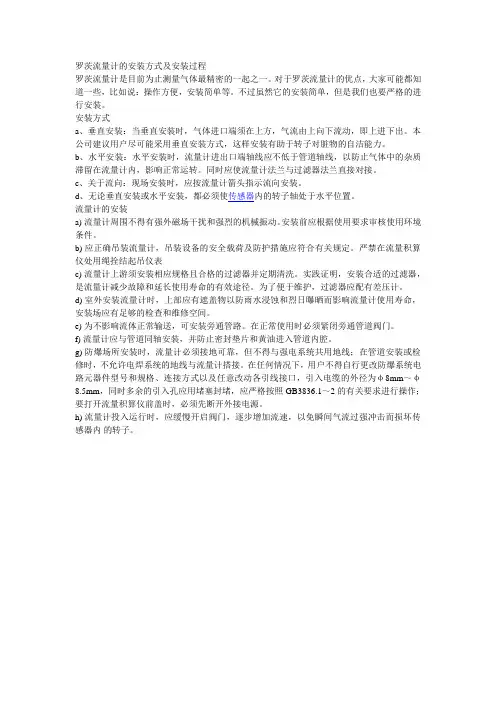

罗茨流量计的安装方式及安装过程罗茨流量计是目前为止测量气体最精密的一起之一。

对于罗茨流量计的优点，大家可能都知道一些，比如说：操作方便，安装简单等。

不过虽然它的安装简单，但是我们也要严格的进行安装。

安装方式a、垂直安装：当垂直安装时，气体进口端须在上方，气流由上向下流动，即上进下出。

本公司建议用户尽可能采用垂直安装方式，这样安装有助于转子对脏物的自洁能力。

b、水平安装：水平安装时，流量计进出口端轴线应不低于管道轴线，以防止气体中的杂质滞留在流量计内，影响正常运转。

同时应使流量计法兰与过滤器法兰直接对接。

c、关于流向：现场安装时，应按流量计箭头指示流向安装。

d、无论垂直安装或水平安装，都必须使传感器内的转子轴处于水平位置。

流量计的安装a) 流量计周围不得有强外磁场干扰和强烈的机械振动。

安装前应根据使用要求审核使用环境条件。

b) 应正确吊装流量计，吊装设备的安全载荷及防护措施应符合有关规定。

严禁在流量积算仪处用绳拴结起吊仪表c) 流量计上游须安装相应规格且合格的过滤器并定期清洗。

实践证明，安装合适的过滤器，是流量计减少故障和延长使用寿命的有效途径。

为了便于维护，过滤器应配有差压计。

d) 室外安装流量计时，上部应有遮盖物以防雨水浸蚀和烈日曝晒而影响流量计使用寿命，安装场应有足够的检查和维修空间。

e) 为不影响流体正常输送，可安装旁通管路。

在正常使用时必须紧闭旁通管道阀门。

f) 流量计应与管道同轴安装，并防止密封垫片和黄油进入管道内腔。

g) 防爆场所安装时，流量计必须接地可靠，但不得与强电系统共用地线；在管道安装或检修时，不允许电焊系统的地线与流量计搭接。

在任何情况下，用户不得自行更改防爆系统电路元器件型号和规格、连接方式以及任意改动各引线接口，引入电缆的外径为φ8mm～φ8.5mm，同时多余的引入孔应用堵塞封堵，应严格按照GB3836.1～2 的有关要求进行操作；要打开流量积算仪前盖时，必须先断开外接电源。

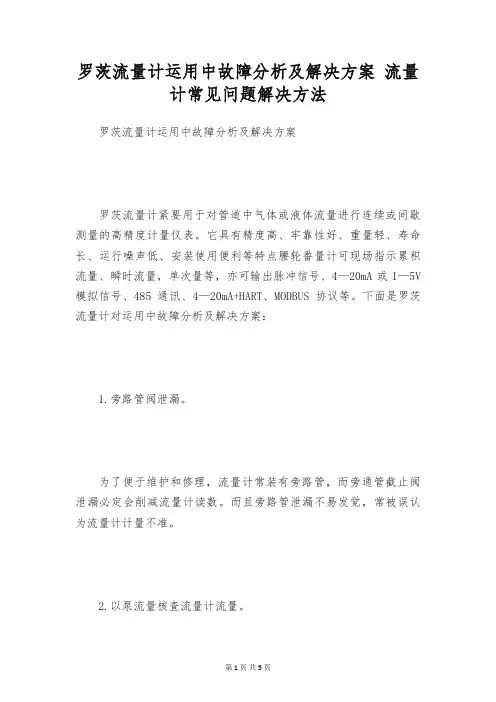

罗茨流量计运用中故障分析及解决方案流量计常见问题解决方法罗茨流量计运用中故障分析及解决方案罗茨流量计紧要用于对管道中气体或液体流量进行连续或间歇测量的高精度计量仪表。

它具有精度高、牢靠性好、重量轻、寿命长、运行噪声低、安装使用便利等特点腰轮番量计可现场指示累积流量、瞬时流量，单次量等，亦可输出脉冲信号、4—20mA或1—5V 模拟信号、485通讯、4—20mA+HART、MODBUS协议等。

下面是罗茨流量计对运用中故障分析及解决方案：1.旁路管阀泄漏。

为了便于维护和修理，流量计常装有旁路管，而旁通管截止阀泄漏必定会削减流量计读数。

而且旁路管泄漏不易发觉，常被误认为流量计计量不准。

2.以泵流量核查流量计流量。

以泵铭牌上额定流量和流量计作比较，如不一致，即认为仪表不精准，这明显是一种误会。

泵输送量是随着运行负载特性而变，泵铭牌的额定流量是在某一规定条件下的流量，有4%—8%的容差，实际上泵运行时，由于管系负载不同，泵输出量往往偏离铭牌上的额定流量。

但日常运行时可相互参照，若与日常运行的差值有异常变动时，应对泵、流量计和管系负载作全面检查。

3.新管线投运，流量计试运行不当。

新输油管线在投运之前，一般都进行了吹扫，但在投运时管线里还存在相当一部分的残留焊渣、杂物等，这些残留焊渣、杂物一旦进入流量计的计量腔内，轻者划伤转子，重者卡断转子，对流量计的计量造成很大影响。

因此在正式投运时，应先用短管代替流量计进行运行，让管线中的金属杂物全部被冲出，确保更换上流量计后能够正常运行和计数。

4.检查不到位。

在实际使用中，不是检查不全面就是检查周期太长，从而导致流量计管理脱节。

依照《罗茨流量计的使用规范》，应定期对罗茨流量计进行检查。

5.档案资料不全。

流量计无专人管理，档案资料不全。

流量计作为原油动态计量紧要的测量设备，应设专人管理，建立健全全部基础资料。

加强维护保养，并有相关记录。

靶式流量计时产生误差的原因和解决方法使用靶式流量计时产生误差的原因和解决方法：1、误差产生的原因靶式流量计依照技术条件安装完毕后，按操作步骤投运，发觉少数仪表显示误差较大，有的报警显示满量程。

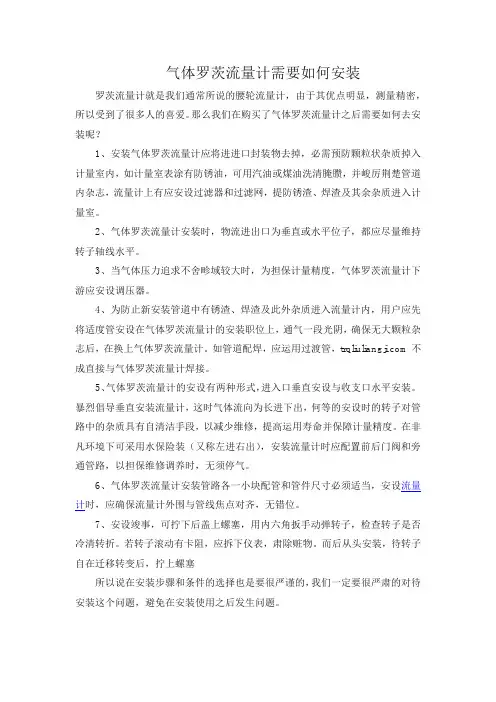

气体罗茨流量计需要如何安装罗茨流量计就是我们通常所说的腰轮流量计，由于其优点明显，测量精密，所以受到了很多人的喜爱。

那么我们在购买了气体罗茨流量计之后需要如何去安装呢？
1、安装气体罗茨流量计应将进进口封装物去掉，必需预防颗粒状杂质掉入计量室内，如计量室表涂有防锈油，可用汽油或煤油洗清腌臜，并峻厉荆楚管道内杂志，流量计上有应安设过滤器和过滤网，提防锈渣、焊渣及其余杂质进入计量室。

2、气体罗茨流量计安装时，物流进出口为垂直或水平位子，都应尽量维持转子轴线水平。

3、当气体压力追求不舍畛域较大时，为担保计量精度，气体罗茨流量计下游应安设调压器。

4、为防止新安装管道中有锈渣、焊渣及此外杂质进入流量计内，用户应先将适度管安设在气体罗茨流量计的安装职位上，通气一段光阴，确保无大颗粒杂志后，在换上气体罗茨流量计。

如管道配焊，应运用过渡管，不成直接与气体罗茨流量计焊接。

5、气体罗茨流量计的安设有两种形式，进入口垂直安设与收支口水平安装。

暴烈倡导垂直安装流量计，这时气体流向为长进下出，何等的安设时的转子对管路中的杂质具有自清洁手段，以减少维修，提高运用寿命并保障计量精度。

在非凡环境下可采用水保险装（又称左进右出），安装流量计时应配置前后门阀和旁通管路，以担保维修调养时，无须停气。

7、安设竣事，可拧下后盖上螺塞，用内六角扳手动弹转子，检查转子是否冷清转折。

若转子滚动有卡阻，应拆下仪表，肃除赃物。

而后从头安装，待转子自在迁移转变后，拧上螺塞
所以说在安装步骤和条件的选择也是要很严谨的，我们一定要很严肃的对待安装这个问题，避免在安装使用之后发生问题。

罗茨流量计性能及注意事项在使用腰轮流量计之前，我们首先要了解一下要论流量计的主要技术性能。

首先要严格执行中华人民共和国专业标准JB/T9242-1999《容积式流量计通用技术条件》，1、工作压力（MPa）：0.6、1.0、1.6、2.5、4.02、工作温度（℃）：-10℃～60℃3、介质粘度（mPa.s）：0.6～1504、精确度等级：0.5 0.25、流量范围（m3/h）使用粘度可达2000mPa.S或更高，超过150mPa.S时■外形及安装尺寸连接法兰标准：JB/T79-82-94罗茨流量计又称气体腰轮流量计，主要用于对管道中液体流量进行连续或间歇测量的高精度计量仪表。

它具有精度高、可靠性好、重量轻、寿命长、运行噪声低、安装使用方便等特点。

而且我们要按照被测量的流体性质和流动情况来选择腰轮流量计的规格和型号，合理的安装。

在使用罗茨流量计之前，首先要考虑自己的环境是否适合选用罗茨流量计。

然后我们来看一下罗茨流量计安装使用的注意事项。

流量计前应安装过滤器，两者表体上箭头指向与流动方向一致。

*当被测液体含有气体时，流量计前应安装气体分离器。

*不论管路是垂直还是水平安装，但流量计的腰轮轴安装成水平位置（即表度盘应与地面垂直）。

*流量计安装前，管道需冲洗，冲洗时采用直管段（替代流量计位置）防止焊渣、杂物等进入流量计。

*严禁用水校验铸铁、铸钢材质组成的流量计。

*流量计在使用时流量大小不得超过技术要求，流量计正常工作在最大流量70~80%为优。

*被测液体如果具有化学腐蚀性，需选用不锈钢材质的流量计，如果腐蚀性强，需选用0Crl8Ni12MO2Ti材质的流量计。

*流量计在正确安装情况下，如果不易看清读数，可把计数器旋转180度或90度均可。

*节流阀应安装在流量计进口处，开闭阀装在出口处，使用开闭阀时要缓慢启动，不要突然开阀。

*严禁使用扫线蒸汽通过流量计。

*在连续使用部门，流量计需加旁通管道。

安装使用前一定要严格遵守以上几点，避免为您带来不必要的麻烦。

罗茨流量计使用方法安全操作及保养规程1. 引言罗茨流量计是一种常用的流量计，广泛应用于石油、化工、冶金、建材等工业领域。

正确的使用和操作罗茨流量计，以及定期的保养维护，能够确保其正常运行和使用寿命。

本文档将介绍罗茨流量计的使用方法、安全操作注意事项以及保养规程。

2. 罗茨流量计使用方法2.1 安装位置选择安装罗茨流量计时，应选择在无震动、无腐蚀、无强烈电磁场干扰的环境中，远离高温、高压和易燃易爆场所。

安装位置应使流量计与管道轴线垂直，并确保独立支撑，以减少震动对流量计的影响。

2.2 连接管路在进行管路连接时，应确保管路的密封性和连接的可靠性。

使用合适的密封垫圈或垫片，并正确拧紧螺栓，防止泄漏。

2.3 电气接线在进行电气接线时，应遵循电气安装规范。

接线前应切断电源，确保安全。

根据流量计的型号和规格，正确连接电源、信号线和地线。

2.4 使用注意事项•在使用罗茨流量计前，应进行预热程序，确保温度稳定。

•使用过程中，要定期检查流量计的运行状态和指示是否正常。

•严禁拆卸流量计内部零件，并不得随意更换流量计的配件。

•严禁超负荷使用流量计，避免损坏设备。

3. 罗茨流量计安全操作注意事项3.1 防爆措施罗茨流量计应安装在无爆炸危险的区域，并与易燃易爆物保持一定安全距离。

在爆炸性环境中使用时，应采取相应的防爆措施，如使用防爆外壳或采取防静电措施等。

3.2 防尘防湿罗茨流量计在使用过程中应避免进水、受潮和受灰尘污染。

应将其安装在干燥、通风良好的场所，并视工况需求采取相应的防护措施。

3.3 电气安全在进行电气连接时，应确保符合相关安全规范，遵循正确的接线方法。

使用过程中应定期检查电气设备的接地情况和绝缘状态，以确保电气安全。

3.4 安全操作流程•在使用前，要对流量计进行检查，确保各部件正常运行。

•掌握并遵循操作手册中的操作流程和规范，严禁违规操作。

•在操作过程中，应保持清洁环境，防止异物进入或堵塞流量计。

•若发现异常情况或故障，应及时停机并联系维修人员进行处理。

流量计的安装使用上还需注意及操作规程流量计的安装使用上还需注意涡轮番量计是一种有很多优点的流量仪表。

归纳起来，它有如下特点。

要想充分发挥涡轮番量计的特点，在流量计的安装使用上还必需加以充分注意。

下面概要讨论一下这方面的问题。

1、被测介质涡轮番量计所测得的液体，一般是低粘度的一般应小于15×l0—6m2/s、低腐蚀性的液体。

虽然目前已经有用于各种介质测量的涡轮番量计，但对高温、高粘度、强腐蚀介质的测量仍需认真考虑，实行相应的措施。

当介质粘度v大于15×l0—6m2/s时，流量计的仪表系数必需进行实液标定，否则会产生较大的误差。

汽—液两相流、气—固两相流、浓—固两相流均不能用涡轮番量计进行测量。

2、安装配管要求流量计的安装情况对流量计的测量精准度影响很大。

①流速分布不均和管内二次流的存在是影响涡轮番量计测量精准度的紧要因素。

所以，涡轮番量计对上、下游直管段有—定要求。

对于工业测量，一般要求上游10D，下游5D的直管长度。

为除去二次流动，建议在上游端加装整流器。

若上游端能保证有10D左右的直管段，并加装整流器，可使流量计的测量精准度达到标定时的精准度等级。

②涡轮番量计对流体的清洁度有较高要求，在流量计前须安装过滤器来保证流体的清洁。

过滤器可接受漏斗型的，其本身清洁度，可测其两端的差压变化得到。

③为保证通过流量计的液体是单相的，即不能让空气或蒸气进入流量计，在流量计上游必要时应装消气器。

对于易气化的液体，在流量计下游必需保证确定背压。

该背压的大小可取最大流量下流量传感器压降的二倍加上较高温度下被测液体蒸气压的1.2倍。

3、信号传输线为了保证显示仪表对涡轮传感器输出的脉冲信号有充分的灵敏度，就要提高信噪比。

为此，在安装时应防止各种电干扰现象，即电磁感应，静电及电容耦合。

所以，在配置信号传输线时，必需注意如下几点：①限制信号线的最大长度。

②信号传输线应接受屏蔽电缆，以防来自外部的感应噪声。

罗茨流量计安全操作及保养规程罗茨流量计是一种用于测量气体或液体流量的设备，广泛应用于化工、石油、造纸、食品等行业。

在使用罗茨流量计时，一定要注意安全操作和保养，以确保设备的正常运行和使用寿命。

本文将介绍罗茨流量计的安全操作和保养规程。

安全操作1. 安装前的准备工作在安装罗茨流量计前，应先进行以下准备工作：•仔细阅读相关说明书，确保材料、规格、型号等符合要求；•检查管道是否符合标准尺寸，排除在安装时由于管道尺寸不同引起的故障；•检查罗茨流量计的机构是否完好，防止在安装过程中引起损坏或者不良影响；•在安装过程中，必须确保任何零件或配件的拆装、更换，都必须使用正确的工具和操作方法。

2. 安装过程中的注意事项在安装罗茨流量计时，应注意以下事项：•安装应该在干燥、通风良好的地方进行；•在安装时，要严格按照说明书的要求进行连接，以确保连接的正确性和牢固性；•安装时，应注意管道的抗震要求，以及罗茨流量计的正常动作的范围和要求；•进行安装时，必须按照标准的操作程序进行，确保电气和机械连接的可靠性；•在安装期间，必须按照罗茨流量计的操作要求，进行调试和检查，直到测试结果正确无误得到确认。

3. 操作过程中的注意事项在操作罗茨流量计时，应注意以下事项：•在操作罗茨流量计前，必须确保仪器的电源和操作程序的正确性；•在使用过程中，必须注意操作要求，避免误操作和误判；•避免与其他设备的接触或碰撞等创伤损伤性的事故；•务必按照操作手册进行操作，不要私自拆卸机器或零件。

保养规程1. 定期检查罗茨流量计的操作状态为了保持罗茨流量计的正常生产状态，每年至少进行一次检查和维修。

检查标准如下：•检查机器是否有磨损或损坏的部分；•清理器件，检查管道和连接件是否处于正常情况；•检查软管和接头的状态；•检查内部泵体、转子、密封件是否存在磨损、积碳等问题；•检查内部配件是否达到使用寿命。

2. 做好罗茨流量计的保养工作罗茨流量计的保养，应注意以下几点：•要定期进行除尘和清洗，以防止粉尘影响设备的运行；•对于高温、腐蚀、浸泡、脱漆等环境，应定期进行适当的防护工作；•对于罗茨流量计的润滑、加油等保养，应按照操作手册和制造商提供的标准进行；•对于操作人员不清楚的问题或故障，要及时联系技术部门诊断处理，以免造成不必要的损坏。

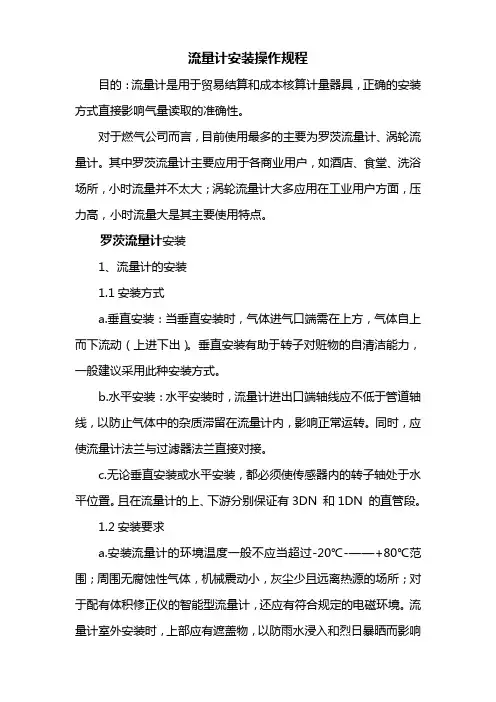

流量计安装操作规程目的：流量计是用于贸易结算和成本核算计量器具，正确的安装方式直接影响气量读取的准确性。

对于燃气公司而言，目前使用最多的主要为罗茨流量计、涡轮流量计。

其中罗茨流量计主要应用于各商业用户，如酒店、食堂、洗浴场所，小时流量并不太大；涡轮流量计大多应用在工业用户方面，压力高，小时流量大是其主要使用特点。

罗茨流量计安装1、流量计的安装1.1安装方式a.垂直安装：当垂直安装时，气体进气口端需在上方，气体自上而下流动（上进下出）。

垂直安装有助于转子对赃物的自清洁能力，一般建议采用此种安装方式。

b.水平安装：水平安装时，流量计进出口端轴线应不低于管道轴线，以防止气体中的杂质滞留在流量计内，影响正常运转。

同时，应使流量计法兰与过滤器法兰直接对接。

c.无论垂直安装或水平安装，都必须使传感器内的转子轴处于水平位置。

且在流量计的上、下游分别保证有3DN 和1DN 的直管段。

1.2安装要求a.安装流量计的环境温度一般不应当超过-20℃-——+80℃范围；周围无腐蚀性气体，机械震动小，灰尘少且远离热源的场所；对于配有体积修正仪的智能型流量计，还应有符合规定的电磁环境。

流量计室外安装时，上部应有遮盖物，以防雨水浸入和烈日暴晒而影响流量计的使用寿命；b. 对于新安装或检修的管道务必严格进行吹扫，去除管道中的杂质后方可安装流量计，在进行静压试验应加装盲板，不能对流量计进行打压；新建管道或维修后的管道必须对其进行彻底吹扫，去除焊渣、铁锈、砂粒等杂质。

清扫期间，应拆下流量计用工艺管道代替。

c. 流量计安装于管道之前，先检查内部转子转动是否灵活。

d.流量计上油必须安装过滤器并要定期清洗。

e.安装流量计时，应考虑安装伸缩管或波纹管以消除管路应力引起的流量计变形。

f.如果不允许中断气体的供应，建议设置旁通管路，以便对流量计进行维护，在垂直管道上安装时，流量计一般应安装在旁通管道中，以防止主管道杂物沉积于流量计内。

g.安装后，不允许对流量计产生安装应力，以免损坏流量计或影响其性能。

罗茨流量计安装维护手册WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-腰轮流量计安装维护手册一、流量计安装方式2、罗茨流量计水平安装水平安装水平安装配IC 卡控制器1、罗茨流量计垂直安装141气体.智能罗茨流量计 2.视油孔 3.注油孔 4.过滤器23注明：推荐安装方式为垂直安装（有利于排污），但中间需要焊接一段弯管段，需要仔细清洗管道内焊渣，对施工方要求较高。

同时也允许使用水平安装方式。

室外安装时，上部应有遮盖物或安装在计量箱内，以防止雨淋和曝晒。

流量计周围不得有强磁场干扰和强烈的机械振动。

三、流量计的使用和维护流量计务必要等间距、前后同轴、法兰面平行安装！二、流量计安装要求平行、同轴L等距离合理采用等距离短接管道代替流量计进行管道施工、试压和吹扫。

应缓慢开启阀门（开启时间不少于15s ），逐步增加流速。

换油，在使用过程中若发现润滑油发黑或油位高于视镜中心2mm ，则说明油已变质或有杂质，此时应更换新的润滑油（通常换油周期为3～5年）。

油位2、加注润滑油- 流量计投入运行后，务必对流量计按要求加入专用润滑油！！！油位加油 窥油窥油中心线1、 防止快速启动造成超流量运行必须做到有压启动,缓慢开启阀门。

先开进气口、再开出气口ONOFF →ON四、流量计清洗简单清洗- 务必安装过滤装置 - 定期清理过滤器内的脏物2、 过滤保护进气口出气口后端盖放油口 加油口1.第一步：将表内润滑油放掉，储存起来（可重复使用），后端盖拆下。

如下图所示：2.第二步：用干净的汽油或其他洗涤剂，灌入进气口，同时转动同步齿轮，不断循环清洗，直至转动灵活。

五、现场维修步骤1、故障现象：表不计量同步齿轮故障图片显示：①.无流量通过，检查供气压力，开阀调节流量。

②.检查确认管道流量是否大于仪表始动流量。

③.转子被脏物卡住，拆下流量计，彻底清除管道内焊渣等脏物。

④.安装应力过大，重新安装，排除管道安装应力。
