罗茨流量计的安装方式及过程

流量计安装施工方案1. 引言流量计是工业生产中常用的仪表之一，用于测量液体或气体通过管道的流量。

正确的安装流量计是确保其准确稳定运行的重要步骤。

本文档将介绍流量计安装施工方案，包括前期准备、基本安装步骤、调试和测试等内容。

2. 前期准备在进行流量计安装之前，需要进行一些前期准备工作，以确保安装的顺利进行。

以下是前期准备的主要步骤：2.1 确定安装位置根据流量计的使用需求和测量要求，确定合适的安装位置。

一般来说，流量计应安装在管道的直线段上，避免有弯头或附件等干扰流体的因素。

同时，安装位置应易于操作和维护。

2.2 准备安装材料和工具根据流量计的型号和规格要求，准备相应的安装材料和工具。

安装材料包括螺栓、垫片、接头等。

工具包括扳手、扎带、橡胶锤等。

2.3 结构设计和施工图纸根据安装位置和实际需要，设计流量计的支架结构和管道连接，绘制相应的施工图纸，包括支架尺寸、管道连接方式等。

3. 安装步骤以下是流量计的基本安装步骤：3.1 安装支架根据结构设计和施工图纸，安装流量计支架。

支架可以采用金属材料或者非金属材料，具体选择根据实际情况决定。

支架应牢固稳定，能够承受流量计的重量。

3.2 安装管道连接根据结构设计和施工图纸，在管道上安装流量计的管道连接部分。

确保连接部分与流量计完全密封，并且没有任何泄漏。

3.3 安装流量计使用扳手等工具，将流量计固定在支架上，并且连接到管道的管道连接部分。

确保安装牢固，并且所有连接部分都紧固好。

3.4 密封检查安装完成后，进行密封检查。

使用压力表等工具，检查流量计是否有泄漏现象。

如果有泄漏，需要及时处理。

4. 调试和测试安装完成后，需要对流量计进行调试和测试，以确保其正常工作。

以下是调试和测试的主要步骤：4.1 验证电气连接检查流量计的电气连接是否正确，并且与上位机或控制系统连接稳定。

4.2 验证信号输出使用相应的仪表或设备，验证流量计的信号输出是否正常。

例如，使用示值表检测流量计的输出信号是否与实际流速相匹配。

气体罗茨流量计使用方法
嘿，朋友们！今天咱来聊聊气体罗茨流量计的使用方法。

这玩意儿就像是个神奇的小助手，能帮咱精确测量气体的流量呢！
首先啊，在使用之前，咱得给它找个合适的地儿安家。

这地方可得平稳，不能摇摇晃晃的，不然它工作起来可不乐意了。

就好比你在晃悠悠的船上写作业，能写得好吗？
然后呢，把它安装好，接口啥的都要接严实了，不能有一丝丝的漏气。

这就跟咱家里水管接头似的，要是漏水那可不行，气体也是一样的道理呀！
安装好了，接下来就是调试啦！这可得细心点儿，就像给小宝宝调奶粉一样，得恰到好处。

看看各项参数是不是都正常，仪表显示是不是清晰准确。

等调试好了，就可以正式使用啦！这时候你就会发现，它就像个勤劳的小蜜蜂，默默地工作着，为你准确地记录着气体流量。

但你可别以为这就万事大吉了哦！咱还得时不时地关注它一下，看看它有没有啥“小情绪”。

比如说，要是它的读数不太对劲，那咱可得找找原因。

是有啥地方堵塞啦？还是有啥干扰啦？这就跟咱人一样，要是不舒服了，咱得赶紧找找原因，不能放任不管呀！
还有啊，要定期给它做做保养。

给它擦擦身子，检查检查有没有啥毛病。

这就好比咱给自己的爱车做保养，只有好好爱护它，它才能更好地为咱服务呀！
总之呢，使用气体罗茨流量计可不能马虎大意。

要把它当成一个重要的小伙伴，好好对待它。

只有这样，它才能发挥出最大的作用，为我们的工作和生活提供准确可靠的流量数据。

你说是不是这个理儿？所以啊，大家都要认真对待这个小宝贝哦，让它为我们的生活增添更多的便利和精确！。

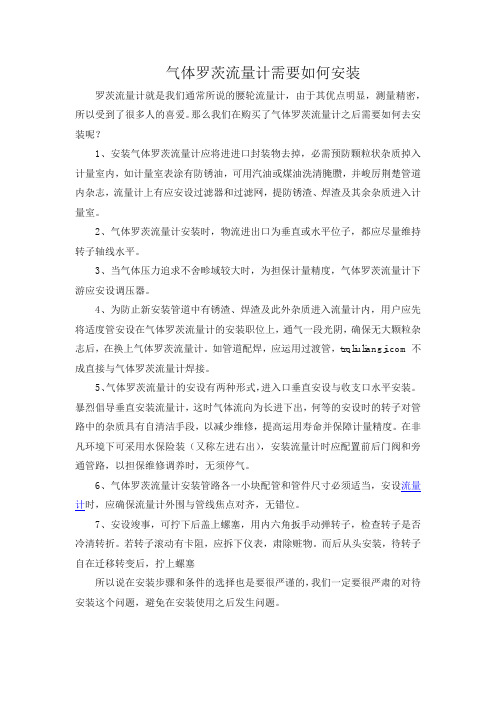

气体罗茨流量计需要如何安装罗茨流量计就是我们通常所说的腰轮流量计，由于其优点明显，测量精密，所以受到了很多人的喜爱。

那么我们在购买了气体罗茨流量计之后需要如何去安装呢？
1、安装气体罗茨流量计应将进进口封装物去掉，必需预防颗粒状杂质掉入计量室内，如计量室表涂有防锈油，可用汽油或煤油洗清腌臜，并峻厉荆楚管道内杂志，流量计上有应安设过滤器和过滤网，提防锈渣、焊渣及其余杂质进入计量室。

2、气体罗茨流量计安装时，物流进出口为垂直或水平位子，都应尽量维持转子轴线水平。

3、当气体压力追求不舍畛域较大时，为担保计量精度，气体罗茨流量计下游应安设调压器。

4、为防止新安装管道中有锈渣、焊渣及此外杂质进入流量计内，用户应先将适度管安设在气体罗茨流量计的安装职位上，通气一段光阴，确保无大颗粒杂志后，在换上气体罗茨流量计。

如管道配焊，应运用过渡管，不成直接与气体罗茨流量计焊接。

5、气体罗茨流量计的安设有两种形式，进入口垂直安设与收支口水平安装。

暴烈倡导垂直安装流量计，这时气体流向为长进下出，何等的安设时的转子对管路中的杂质具有自清洁手段，以减少维修，提高运用寿命并保障计量精度。

在非凡环境下可采用水保险装（又称左进右出），安装流量计时应配置前后门阀和旁通管路，以担保维修调养时，无须停气。

7、安设竣事，可拧下后盖上螺塞，用内六角扳手动弹转子，检查转子是否冷清转折。

若转子滚动有卡阻，应拆下仪表，肃除赃物。

而后从头安装，待转子自在迁移转变后，拧上螺塞
所以说在安装步骤和条件的选择也是要很严谨的，我们一定要很严肃的对待安装这个问题，避免在安装使用之后发生问题。

流量计安装施工方案
一、前期准备工作
在进行流量计的安装施工前，需要做好以下准备工作：
1.确定安装位置：根据管道布局及流体流向，选择合适的位置安装流量
计，确保安装位置符合安全、方便维护和使用的要求。

2.准备安装工具：包括螺丝刀、扳手、尺子、水平仪等常用工具，保证
施工过程中能够顺利进行。

3.核对流量计型号：在安装之前，要核对流量计的型号、规格，确保与
工程需求相符，避免安装过程中出现不匹配的情况。

二、安装步骤
1. 管道准备
•确保管道干净无杂质，使用清洁工具清洗管道内部。

•流量计应安装在垂直水平或垂直管道上，避免水平放置，保证测量准确性。

2. 安装流量计
1.使用扳手将流量计固定在预定位置，确保安装牢固。

2.接好电源线和信号线，注意正确接线，确保安装正确。

3.根据流量计说明书调试和设置相关参数。

3. 联通测试
1.开启管道阀门，确保流体通畅。

2.监测流量计读数，确认测量准确性。

3.检查流量计工作状态是否正常，调整必要参数。

三、注意事项
1.电气安装需由专业人员进行，保证电气连接正常可靠。

2.安装过程中应注意安全，穿戴好工作服和安全帽。

3.确保流量计安装稳固，避免受到外部影响导致误差。

4.需要定期维护，保持流量计的正常运行状态。

经过上述步骤，流量计的安装施工工作就可以顺利完成。

在使用过程中，要认真维护，定期检查，确保流量计的准确性和可靠性。

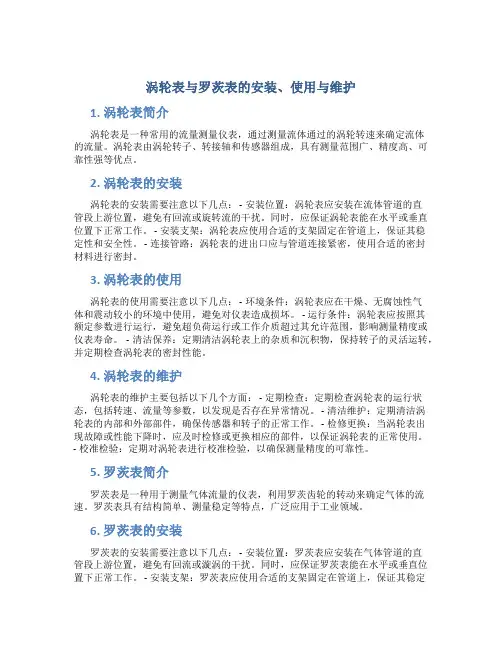

涡轮表与罗茨表的安装、使用与维护1. 涡轮表简介涡轮表是一种常用的流量测量仪表，通过测量流体通过的涡轮转速来确定流体的流量。

涡轮表由涡轮转子、转接轴和传感器组成，具有测量范围广、精度高、可靠性强等优点。

2. 涡轮表的安装涡轮表的安装需要注意以下几点： - 安装位置：涡轮表应安装在流体管道的直管段上游位置，避免有回流或旋转流的干扰。

同时，应保证涡轮表能在水平或垂直位置下正常工作。

- 安装支架：涡轮表应使用合适的支架固定在管道上，保证其稳定性和安全性。

- 连接管路：涡轮表的进出口应与管道连接紧密，使用合适的密封材料进行密封。

3. 涡轮表的使用涡轮表的使用需要注意以下几点： - 环境条件：涡轮表应在干燥、无腐蚀性气体和震动较小的环境中使用，避免对仪表造成损坏。

- 运行条件：涡轮表应按照其额定参数进行运行，避免超负荷运行或工作介质超过其允许范围，影响测量精度或仪表寿命。

- 清洁保养：定期清洁涡轮表上的杂质和沉积物，保持转子的灵活运转，并定期检查涡轮表的密封性能。

4. 涡轮表的维护涡轮表的维护主要包括以下几个方面： - 定期检查：定期检查涡轮表的运行状态，包括转速、流量等参数，以发现是否存在异常情况。

- 清洁维护：定期清洁涡轮表的内部和外部部件，确保传感器和转子的正常工作。

- 检修更换：当涡轮表出现故障或性能下降时，应及时检修或更换相应的部件，以保证涡轮表的正常使用。

- 校准检验：定期对涡轮表进行校准检验，以确保测量精度的可靠性。

5. 罗茨表简介罗茨表是一种用于测量气体流量的仪表，利用罗茨齿轮的转动来确定气体的流速。

罗茨表具有结构简单、测量稳定等特点，广泛应用于工业领域。

6. 罗茨表的安装罗茨表的安装需要注意以下几点： - 安装位置：罗茨表应安装在气体管道的直管段上游位置，避免有回流或漩涡的干扰。

同时，应保证罗茨表能在水平或垂直位置下正常工作。

- 安装支架：罗茨表应使用合适的支架固定在管道上，保证其稳定性和安全性。

罗茨流量计的安装及过滤器的问题探讨罗茨流量计是目前非常实用的流量计，在很多种工业领域都起着非常大的作用，所以我们有必要继续深入的了解和认识罗茨流量计。

一、关于罗茨流量计的安装1、安装前■安装流量计的现场符合GB3836.15-2008《爆炸性气体环境用电设备第15部分:危险场所电气安装（煤矿除外）》标准的相关规定；■安装流量计的环境应无强磁干扰，无机械震动自己热辐射的影响；并需留有一定的操作空间，用于流量计的拆卸和维护；■在管道施工时，应考虑安装伸缩管或波纹管，以免对流量计造成严重的拉伸、扭曲而导致断裂；■安装前应清扫管道，取出所有堆积焊渣、铁锈及其他的碎屑后方能安装流量计；避免焊渣杂志进入流量计中。

造成流量计卡死或损坏内部零件。

2、安装时■应撕开流量计进出口的封口纸，并用气吹动进口气，当仪显示屏正常显示是否可安装；■流量计垂直安装（如需水平安装请订货时说明）流体流动方向应与壳体上标识的箭头方向一致，在流量计的上游应保证有2DN的直管段；■流量计安装时要保证流量计的主轴处于水平位置，气体流向应为由上而下；■安装过程中，应确保管道与流量计入口和出口的连接同轴，以防止密封垫片、垫圈凸入管道内，否则会扰乱气体的流量。

影响流量计的正常计量；■安装时，若管道法兰螺栓孔与仪表的法兰螺栓孔有错位，不要强行拧紧，以免壳体断裂；■在紧固管道螺栓时，应尽量确保从各个方向同时紧固，避免因单单方向用力过大而产生内应力，导致产品的变形或损坏；■流量计安装完毕后，从注油口中注入润滑油（专用精密仪表油）至油窗中线（注意不能多加），使用过程中定期或不定期检查，确保润滑油的充足及洁净程度。

在使用中若发现润滑油发黑或油位高于油窗中线，则说明润滑油变质或有杂质，此时应更换新润滑油。

若油位低于油窗中心线3mm,则说明润滑油损耗，需补充至油窗中线。

加注润滑油时，必须关闭流量计前后阀门，将流量计内气体排空后，再加注润滑油；■当流量计安装安装在室外时，上面应有遮盖物，以防雨水浸入或烈日暴晒影响流量计的正常使用寿命；■为了不影响流量计正常输送，建议按图安装旁通管道在正常使用时必须关闭旁通阀门。

罗茨流量计安装维护手册WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-腰轮流量计安装维护手册一、流量计安装方式2、罗茨流量计水平安装水平安装水平安装配IC 卡控制器1、罗茨流量计垂直安装141气体.智能罗茨流量计 2.视油孔 3.注油孔 4.过滤器23注明：推荐安装方式为垂直安装（有利于排污），但中间需要焊接一段弯管段，需要仔细清洗管道内焊渣，对施工方要求较高。

同时也允许使用水平安装方式。

室外安装时，上部应有遮盖物或安装在计量箱内，以防止雨淋和曝晒。

流量计周围不得有强磁场干扰和强烈的机械振动。

三、流量计的使用和维护流量计务必要等间距、前后同轴、法兰面平行安装！二、流量计安装要求平行、同轴L等距离合理采用等距离短接管道代替流量计进行管道施工、试压和吹扫。

应缓慢开启阀门（开启时间不少于15s ），逐步增加流速。

换油，在使用过程中若发现润滑油发黑或油位高于视镜中心2mm ，则说明油已变质或有杂质，此时应更换新的润滑油（通常换油周期为3～5年）。

油位2、加注润滑油- 流量计投入运行后，务必对流量计按要求加入专用润滑油！！！油位加油 窥油窥油中心线1、 防止快速启动造成超流量运行必须做到有压启动,缓慢开启阀门。

先开进气口、再开出气口ONOFF →ON四、流量计清洗简单清洗- 务必安装过滤装置 - 定期清理过滤器内的脏物2、 过滤保护进气口出气口后端盖放油口 加油口1.第一步：将表内润滑油放掉，储存起来（可重复使用），后端盖拆下。

如下图所示：2.第二步：用干净的汽油或其他洗涤剂，灌入进气口，同时转动同步齿轮，不断循环清洗，直至转动灵活。

五、现场维修步骤1、故障现象：表不计量同步齿轮故障图片显示：①.无流量通过，检查供气压力，开阀调节流量。

②.检查确认管道流量是否大于仪表始动流量。

③.转子被脏物卡住，拆下流量计，彻底清除管道内焊渣等脏物。

④.安装应力过大，重新安装，排除管道安装应力。
