板簧导向的单缸结晶器振动装置的分析与设计

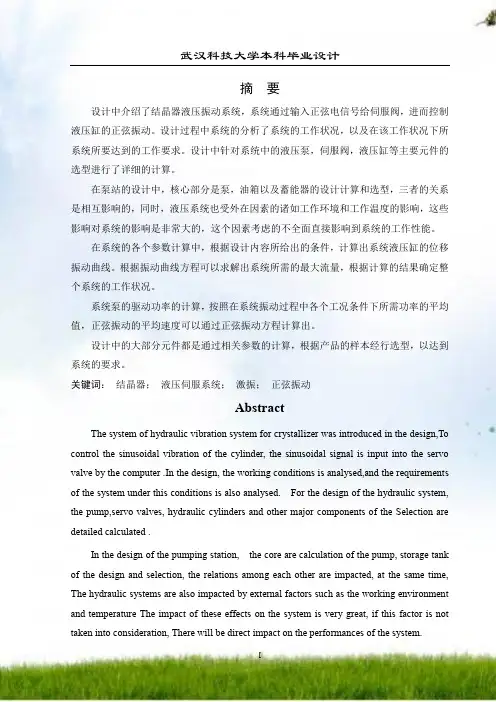

摘要设计中介绍了结晶器液压振动系统，系统通过输入正弦电信号给伺服阀，进而控制液压缸的正弦振动。

设计过程中系统的分析了系统的工作状况，以及在该工作状况下所系统所要达到的工作要求。

设计中针对系统中的液压泵，伺服阀，液压缸等主要元件的选型进行了详细的计算。

在泵站的设计中，核心部分是泵，油箱以及蓄能器的设计计算和选型，三者的关系是相互影响的，同时，液压系统也受外在因素的诸如工作环境和工作温度的影响，这些影响对系统的影响是非常大的，这个因素考虑的不全面直接影响到系统的工作性能。

在系统的各个参数计算中，根据设计内容所给出的条件，计算出系统液压缸的位移振动曲线。

根据振动曲线方程可以求解出系统所需的最大流量，根据计算的结果确定整个系统的工作状况。

系统泵的驱动功率的计算，按照在系统振动过程中各个工况条件下所需功率的平均值，正弦振动的平均速度可以通过正弦振动方程计算出。

设计中的大部分元件都是通过相关参数的计算，根据产品的样本经行选型，以达到系统的要求。

关键词：结晶器；液压伺服系统；激振；正弦振动AbstractThe system of hydraulic vibration system for crystallizer was introduced in the design,To control the sinusoidal vibration of the cylinder, the sinusoidal signal is input into the servo valve by the computer .In the design, the working conditions is analysed,and the requirements of the system under this conditions is also analysed. For the design of the hydraulic system, the pump,servo valves, hydraulic cylinders and other major components of the Selection are detailed calculated .In the design of the pumping station, the core are calculation of the pump, storage tank of the design and selection, the relations among each other are impacted, at the same time, The hydraulic systems are also impacted by external factors such as the working environment and temperature The impact of these effects on the system is very great, if this factor is not taken into consideration, There will be direct impact on the performances of the system.The various parameters of the system is calculated according to the contents of the conditions, and we can calculate the displacement vibration curve of the hydraulic cylinder of the system. According to vibration curve equation,we can work out the most flow of the system , And determine the working conditions according to the results of the whole system. The calculation of the pump-driven power of the system is the average of the power required in the vibration of the system under the working conditions. And the sine vibration equation can be calculated.The most components are selected through the calculation of the relevant parameters, based on a sample of the products selection, to meet the system requirements.Key words: Crystallizer; Hydraulic servo system; Exciting vibration; Sinusoidal vibration目录前言 (1)1 系统设计方案确定 (1)1.1 伺服系统设计方案 (1)1.2 控制方案 (2)1.3 主要技术参数 (2)1.4 系统工作情况分析 (2)2 设计计算 (2)2.1 系统振动 (2)2.2 液压缸设计计算 (3)2.2.1 油缸的设计原则 (3)2.2.2 油缸的选型 (3)2.2.3 油缸参数计算 (4)2.3 泵的选择计算 (5)2.3.1 泵的选择计算原则 (5)2.3.2 系统流量计算 (5)2.3.3 流量计算 (5)2.3.4 泵的参数计算 (6)2.4 液压泵的驱动功率及电机的选择 (6)2.4.1 驱动功率计算 (6)2.4.2 电动机的选择 (7)2.5 阀的选择计算 (7)2.5.1 伺服阀的选取 (7)2.5.2 液控单向阀的选取 (8)2.5.3 电磁换向阀的选取 (8)3 辅助元件的选择计算 (8)3.1 管路 (9)3.1.1 壁厚的计算 (9)3.1.2 内径计算 (10)3.1.3 软管 (10)3.1.4 管接头 (11)3.2 油箱的设计计算 (11)3.2.1 油箱设计原则 (11)3.2.2 油箱参数设计计算 (11)3.2.3 油箱容量的计算 (12)3.2.4 油箱内工作介质体积估算 (12)3.3 系统发热功率计算 (13)3.3.1 液压泵的功率损失 (13)3.3.2 阀的损失功率 (13)3.3.3 管路以及其它功率损失 (13)3.3.4 系统总的功率损失 (13)4 溢流阀的选取 (14)4.1 溢流阀的作用 (14)5 过滤器的选择 (14)5.1 过滤器的配置 (14)5.2 压油过滤器 (15)5.3 回油过滤器 (15)6 循环冷却系统的设计计算 (15)6.1 各个参数计算 (15)6.2 动力源螺杆泵的选取 (16)6.3 驱动电机的选择 (16)6.4 循环过滤器的选择 (16)6.5 热交换器的选择 (17)6.5.1 计算散热面积 (17)6.5.2 冷却水量的计算 (17)6.6 加热器 (18)6.8 压力表的选择 (18)7 液位计的选择8 液压工作介质的选取 (19)9 控制阀阀块的设计 (19)结束语 (19)参考文献 (21)致谢 (22)前言随着高效连铸技术在冶金工业生产中的快速发展和使用，结晶器的振动技术便成了连铸生产过程中的关键技术之一，结晶器的振动参数，直接影响连铸坯的质量。

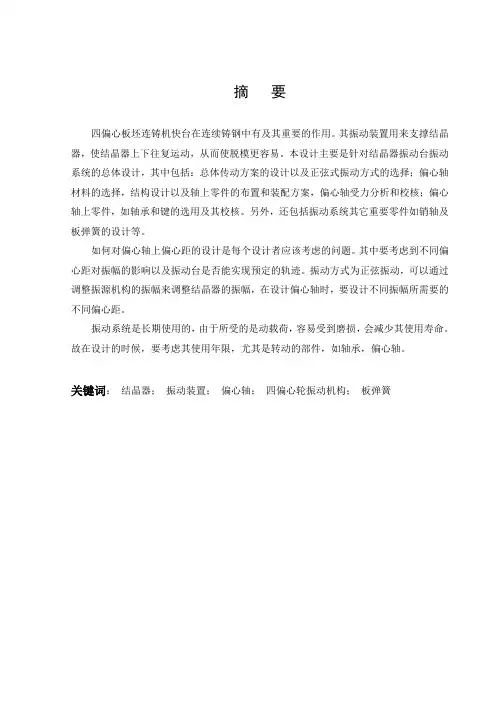

摘要四偏心板坯连铸机快台在连续铸钢中有及其重要的作用。

其振动装置用来支撑结晶器，使结晶器上下往复运动，从而使脱模更容易。

本设计主要是针对结晶器振动台振动系统的总体设计，其中包括：总体传动方案的设计以及正弦式振动方式的选择；偏心轴材料的选择，结构设计以及轴上零件的布置和装配方案，偏心轴受力分析和校核；偏心轴上零件，如轴承和键的选用及其校核。

另外，还包括振动系统其它重要零件如销轴及板弹簧的设计等。

如何对偏心轴上偏心距的设计是每个设计者应该考虑的问题。

其中要考虑到不同偏心距对振幅的影响以及振动台是否能实现预定的轨迹。

振动方式为正弦振动，可以通过调整振源机构的振幅来调整结晶器的振幅，在设计偏心轴时，要设计不同振幅所需要的不同偏心距。

振动系统是长期使用的，由于所受的是动载荷，容易受到磨损，会减少其使用寿命。

故在设计的时候，要考虑其使用年限，尤其是转动的部件，如轴承，偏心轴。

关键词：结晶器；振动装置；偏心轴；四偏心轮振动机构；板弹簧AbstractFour quick sets eccentric slab caster acts a very important role in continuous casting. The vibration device is used to support crystallizer，crystallizer is reciprocated up and down，then it makes stripping paper mainly aims at the general design of crystallizer vibration table vibration system，including design of general transmission program and selection of the sinusoid vibration mode；selection of eccentric shaft material，the structure design，arrangement and assembly project of elements on shafts，the force analysis and checking of eccentric shafts；selection and checking of elements on eccentric shafts，such as the bearing and ，design of other important elements of vibration system is included，such as the pin and plate spring and so on.Every designer should consider how to design the eccentric distance of the eccentric shaft，taking into account the impact of different eccentric distance on amplitude and whether vibration table achieves a prescribed vibration mode is the sinusoidal vibration，amplitude of crystallizer is adjusted by rectifying the amplitude of vibration source eccentric shafts，the eccentric distance that different vibration amplitude needs is designed.The vibration system is used for long it bears the dynamic load，it is easy to abrade，and its service life is the service life is considered in the design，especially the rotating components such as bearing and eccentric shaft.Key Words: Crystallizer；Vibration device；Eccentric shaft；Four eccentric wheel vibration mechanism；Plate spring目录1绪论 (1)课题的研究意义和目的 (1)课题的研究意义 (1) (1) (2)结晶器振动概述 (2) (3) (3)结晶器振动装置的发展 (4)结晶器非正弦振动的分类 (5) (5) (5) (6)2结晶器振动台振动系统方案设计 (7) (8) (8) (9) (11)外侧机构参数确定方法 (11)内侧机构参数确定方法 (13) (16) (16)3振动台偏心轴的设计 (17) (17) (17) (17) (18) (18) (19) (19) (25)4偏心轴上零件设计计算 (26)联轴器的选择 (26)轴承的选择及寿命校核 (26)轴承1的选择及其校核 (27)轴承2的选择及其校核 (28)键的选用及校核 (30)本章小结 (30)5偏心轴上零件设计计算 (31)支架处销轴的设计及其校核 (31)销轴外的缓冲器设计及其校核 (32)板弹簧的设计及其校核 (33)本章小结 (36)6 结论与展望 (37)结论 (37)展望 (37)参考文献 (38)致谢 ..................................................... 错误!未定义书签。
