FD-3017型测氡仪使用说明书上海申核电子仪器有限公司目录一、用途及特点 (1)二、主要技术性能 (1)三、仪器工作原理 (2)四、阀值检查及仪器的标定方法 (3)五、野外操作方法 (8)六、操作台操作说明 (14)七、注意事项 (18)一、用途及特点FD-3017测氡仪是一种新型的瞬时测氡仪器，它利用静电收集拨衰变的第一代子体—RaA 作为测量对象，定量测定土壤或水中氡浓度，其特点是没有探测器污染问题，也不存在氡射气人为干扰影响，并且具有较高的灵敏度，操作简便，现场可获取结果等优点。
本仪器除了应用于放射性找矿的射气测量及水化找矿的水氡浓度测定外，还可应用于寻找地下水源、地震预报、放化测镭、环境保护及科研教学等部门的测氡工作。
二、主要技术性能FD-3017型测氡仪，主机采用微计算机控制，具有数据存储等功能。
测量方法及取样部分不变。
1.极限探测灵敏度：<370Bq/m 32.抽气泵密封性能：在700mm 泵柱时，漏气速率<20mmHg/min3.探测器：金硅面垒型半导体探测器，直径26mm ，面积531mm 24.探测效率：%402≥πη(用u P 239α源活性区直径≤26mm)5.本底：≤4脉冲/h6.计数容量：1～999997.仪器显示：脉冲数、高压指示标记(高压启动后，显示倒计时，结束后显示15s 取片时间)、测量指标标记、低电压欠压指示标记、日期、时间8.高压及测量定时：分为0、0.5、1、2、3、4、5、6、10、15、25、30min 档。
其中0min 档为手动测量，即高压或测量将一直持续到手动停止为止。
9.数据储存：≥300个10.具有预置系数和掉电保护功能11.打印内容：脉冲数、Bq/m 3、日期、时间12.仪器报警：高压时间和测量时间报警13.仪器能在温度-10℃～+40℃环境下及温度+40℃相对湿度95%的气候条件下正常工作，与常温常湿条件相比，读数误差≤±10%14.供电：三节1号电池，功耗≤400mw(包括高压)15.仪器尺寸和重量：操作台：体积210⨯97⨯156mm 3，重量2.3kg抽气泵：长540mm ，直径103mm ，重量3.3kg 。

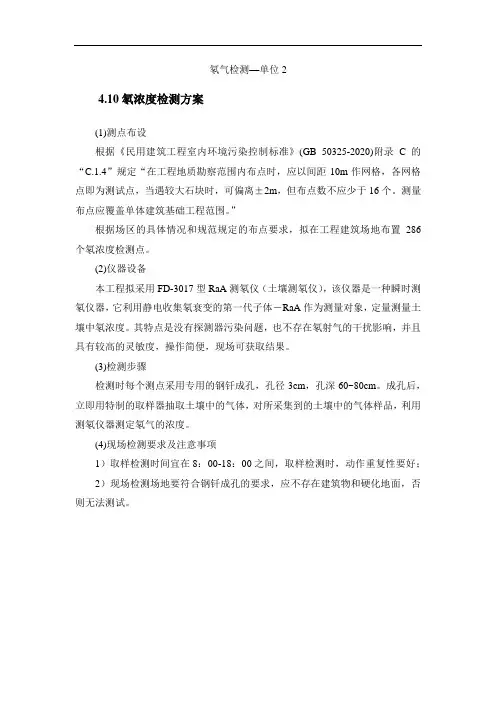

氡气检测—单位2
4.10氡浓度检测方案
(1)测点布设
根据《民用建筑工程室内环境污染控制标准》(GB 50325-2020)附录C的“C.1.4”规定“在工程地质勘察范围内布点时，应以间距10m作网格，各网格点即为测试点，当遇较大石块时，可偏离±2m，但布点数不应少于16个。
测量布点应覆盖单体建筑基础工程范围。
”
根据场区的具体情况和规范规定的布点要求，拟在工程建筑场地布置286个氡浓度检测点。
(2)仪器设备
本工程拟采用FD-3017型RaA测氡仪（土壤测氡仪），该仪器是一种瞬时测氡仪器，它利用静电收集氡衰变的第一代子体－RaA作为测量对象，定量测量土壤中氡浓度。
其特点是没有探测器污染问题，也不存在氡射气的干扰影响，并且具有较高的灵敏度，操作简便，现场可获取结果。
(3)检测步骤
检测时每个测点采用专用的钢钎成孔，孔径3cm，孔深60~80cm。
成孔后，立即用特制的取样器抽取土壤中的气体，对所采集到的土壤中的气体样品，利用测氡仪器测定氡气的浓度。
(4)现场检测要求及注意事项
1）取样检测时间宜在8：00-18：00之间，取样检测时，动作重复性要好；
2）现场检测场地要符合钢钎成孔的要求，应不存在建筑物和硬化地面，否则无法测试。
氡浓度检测报价
1、氡浓度检测单价：125元/点
2、测点数量：30点
3、总价=单价×测点数量=125元/点×30点=3750元（人民币大写：叁仟柒佰伍拾元整）。
2022年10月28日。

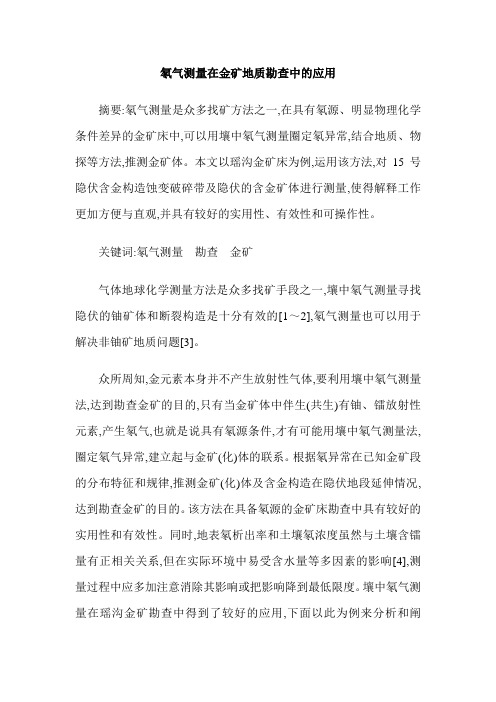

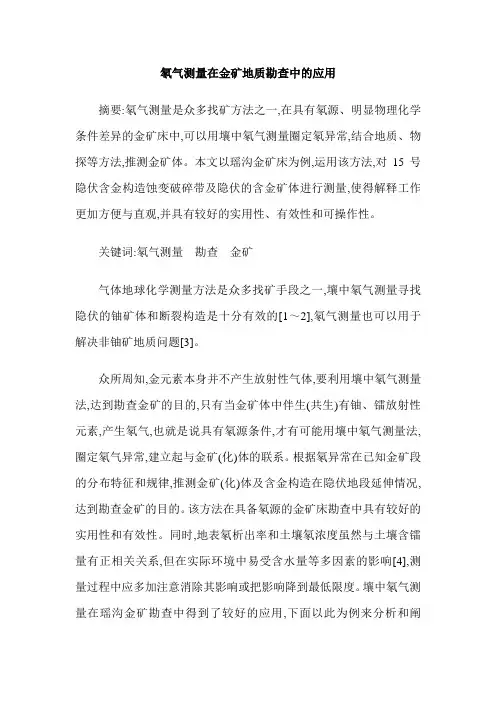

氡气测量在金矿地质勘查中的应用摘要:氡气测量是众多找矿方法之一,在具有氡源、明显物理化学条件差异的金矿床中,可以用壤中氡气测量圈定氡异常,结合地质、物探等方法,推测金矿体。
本文以瑶沟金矿床为例,运用该方法,对15号隐伏含金构造蚀变破碎带及隐伏的含金矿体进行测量,使得解释工作更加方便与直观,并具有较好的实用性、有效性和可操作性。
关键词:氡气测量勘查金矿气体地球化学测量方法是众多找矿手段之一,壤中氡气测量寻找隐伏的铀矿体和断裂构造是十分有效的[1～2],氡气测量也可以用于解决非铀矿地质问题[3]。
众所周知,金元素本身并不产生放射性气体,要利用壤中氡气测量法,达到勘查金矿的目的,只有当金矿体中伴生(共生)有铀、镭放射性元素,产生氡气,也就是说具有氡源条件,才有可能用壤中氡气测量法,圈定氡气异常,建立起与金矿(化)体的联系。
根据氡异常在已知金矿段的分布特征和规律,推测金矿(化)体及含金构造在隐伏地段延伸情况,达到勘查金矿的目的。
该方法在具备氡源的金矿床勘查中具有较好的实用性和有效性。
同时,地表氡析出率和土壤氡浓度虽然与土壤含镭量有正相关关系,但在实际环境中易受含水量等多因素的影响[4],测量过程中应多加注意消除其影响或把影响降到最低限度。
壤中氡气测量在瑶沟金矿勘查中得到了较好的应用,下面以此为例来分析和阐述。
1 瑶沟金矿地质概况瑶沟金矿位于河南省嵩县德亭乡境内。
处于华北地台南缘熊耳山复背斜东麓的陶村—马元断裂与下蛮峪—旧县断裂夹持区内。
矿区内出露地层为中元古界熊耳群鸡蛋坪组火山岩系及第三系和第四系碎屑沉积物。
区内有燕山期辉绿玢岩,云煌岩,花岗正长斑岩等。
火山岩系地层组成向南东倾斜的单斜构造。
区内断裂构造十分发育,按方向可分为北东向,北西向,近东西向和近南北向四组。
金矿化严格受断裂构造控制,主要控矿构造为北东向和近东西向断裂构造。
金矿化类型为构造蚀变岩型和石英脉型两种,构造蚀变岩型金矿化受近东西向构造蚀变破碎带控制,矿体规模大,品位高,矿化连续性好,是勘查的重点。
土壤气氡测量仪器为FD - 3017RaA测氡仪,该仪器为一种瞬时测氡仪,灵敏度为0137Bq /L。
测量方法是,用钢钎在土壤中打一深50cm的小孔,然后将取样器插入其中。
取样前,先抽取一些气体并排掉,用以排除取样器内、取样器与抽气筒连接的胶皮管内的外来气体,然后用抽气筒抽115L土壤气体,加2min高压进行氡的富集,之后进行2min的测量。
氡气是危害人们身体健康的辐射源之一。
在民用建筑工程施工前,需要进行场地土壤氡浓度的测量。
《民用建筑工程室内环境污染控制规范》(GB50325-2001)是民用建筑工程土壤氡浓度测量方法的主要依据。
当地土壤氡浓度实测平均值较低(不大于10000Bq／m3)、且工程地点无地质断裂构造时，土壤氡对工程的影响不大，工程可不进行土壤氡浓度测定。
当已知当地土壤氡浓度实测平均值较高(大于10000Bq／m3)或工程地点有地质断裂构造时，工程仍需要进行土壤氡浓度测定。
土壤氡浓度不大于20000Bq／m3时或土壤表面氡析出率不大于0.05Bq／m2 ·s时，工程设计中可不采取防氡工程措施。
土壤中氡浓度检测指导书1适用范围适用于土壤中氡浓度的检测。
2引用标准《民用建筑工程室内环境污染控制规范》GB 50325-2001 附录D3检测项目土壤中氡浓度4检测点4.1 测量区域范围应与工程地质勘察范围相同；4.2 在工程地质勘察范围内布点时，应以间距10m作网格，各网格点即为测试点（当遇较大石块时，可偏离±2m），但布点数不应少于16个。
布点位置应覆盖基础工程范围。
4.3 周围非地质构造断裂区土壤中氡浓度检测点的确定应根据工程地点的地质构造分布图，以地质构造断裂带的走向为轴线，在两侧非地址构造断裂区域随机各取至少5点。
5检验原理利用静电收集氡衰变的第一代子体——RaA作为测量对象，用金硅面垒型半导体探测器探测α放射线，定量测定土壤中氡浓度。
6检测人员检验人员须经培训考核，并能熟练掌握本项技术的本中心人员，检验记录一人，复核一人，在检验工作中，检验人员应认真负责。
7检测程序7.1检测仪器设备FD-3017RaA测氡仪。
7.2检测试验步骤7.2.1 在每个测试点，应采用专用钢钎打孔。
孔的直径宜为20~40mm，孔的深度宜为600~800mm，如地下水位较浅，深度可适当减小。
7.2.2 成孔后，应使用头部有气孔的特制的取样器，插入打好的孔中，取样器在靠近地表处应进行密闭，避免大气渗入孔中，然后进行抽气。
先抽少量气后排空，再抽满气用FD-3017土壤氡含量检测仪进行检测，检测2min，记录仪器示值X i 。
7.3检测结果计算土壤中氡浓度计算公式如下：X= X i×181式中X ---土壤中氡浓度（Bq/m3）；X i ---检测2min时仪器示值；181---校准因子，由标定确定。
7.4检测结果分析工程地点土壤中氡浓度与工程地点周围非地质构造断裂区土壤中氡平均浓度之倍率计算公式如下：k=—X工程/—X周边式中：k——氡浓度倍率；—X工程——工程地点土壤中氡算术平均浓度；—X周边——工程地点周围非地质构造断裂区土壤中氡算术平均浓度。
土壤氡浓度检测方案项目名称:XXX社区工程_____________________________ 工程地点: ____________________________________ 委托单位：____________________________________ 检测单位：____________________________________ 编写日期：____________________________________ 方案编制：方案审批：20XX年度XXX工程土壤氨浓度检测方案一、工程概况和检测目的1、工程概况本次XX社区工程土壤氡浓度检测工程地位于XXX。
本项目规划总用地面积：XXX平方米。
2、检测目的本次检测的目的是检测该场地的土壤氡气浓度是否符合《民用建筑工程室内环境污染控制规范》GB50325-2020对土壤氡浓度的要求。
二、检测依据及判定标准1、检测依据1.1、《民用建筑工程室内环境污染控制规范》GB50325-2020。
1.2、委托方提供的相关工程资料及技术资料。
2、判定标准根据规范4.2，工程地点土壤中氡浓度调查及防氡，摘述如下：2.1规范4.2.3 当民用建筑工程场地土壤氡浓度不大于20000 Bq /m3或土壤表面氡析出率不大于0.05 Bq /(m2 s)时，可不采取防氡工程措施。
2.2规范 4.2.4 当民用建筑工程场地土壤氡浓度测定结果大于20000Bq/m3,且小于30000Bq/m3,或土壤表面氡析出率大于0.05 Bq /(m2 • s)且小于0.1 Bq /(m2 • s)时，应采取建筑物底层地面抗开裂措施。
2.3规范4.2.5 当民用建筑工程场地土壤氡浓度测定结果大于或等于30000Bq /m3，且小于50000Bq /m3，或土壤表面氡析出率大于或等于0.1 Bq / (m2 • s)且小于0.3 Bq /(m2 • s)时，除采取建筑物底层地面抗开裂措施外，还必须按现行国家标准《地下工程防水技术规范》GB50108中的一级防水要求，对基础进行处理。
FD-3017RaA土壤测氡仪操作规程FD—3017 RaA土壤测氡仪标准操作规程一、目的规范FD-3017RaA土壤测氡仪操作与维护规程操作程序，正确使用该仪器，保证检测工作顺利进行和仪器的正常状态。
二、范围适用于FD-3017RaA土壤测氡仪的使用和维护操作。
三、职责操作人员按照本规程操作仪器，对仪器进行日常维护，并对使用情况进行详细登记。
保管人员负责监督仪器操作是否符合操作规程，对仪器进行定期维护、保养。
科室负责人负责仪器综合管理。
四、仪器性能4.1 概述：FD-3017 RaA测氡仪（土壤测氡仪）是一种新型的瞬时测氡仪器，它利用静电收集氡衰变的第一代子体－RaA 作为测量对象，定量测量土壤。
其特点是没有探测器污染问题，也不存在氡射气的干扰影响，并且具有较高的灵敏度，操作简便，现场可获取结果。
是国内土壤氡检测先进的测试仪器。
4.2 适用范围：应用于寻找地下水源、地震预报、方化测雷、环境保护及科研教学等部门的测氡工作4.3仪器主要参数1. 极限探测灵敏度：小于0.37Bq/L 2. 抽气泵密封性能：在700mm泵柱时，漏气速率≤20mmHg/分3仪器显示：脉冲数、高压指示标记（高压启动后，显示倒计时，结束后显示15秒取片时间）、测量指示标记、低电压欠压指示标记、日期、时间4高压及测量定时：0、0.5、1、2、3、4、5、6、10、15、25、30分钟几挡。
其中0分钟为手动测量，既高压或测量将一直持续到手动停止为止5数据储存：≥300个6打印内容：脉冲数、Bq/ m3、日期、时间7供电：三节1号电池，功耗≤400mW（包括高压）8仪器尺寸和重量：操作台：体积210mm×97mm×156mm，重量2.3公斤；抽气泵：长540mm，直径Φ103mm，重量3.3公斤五、操作说明操作规程：1、开启操作台电源、检查电池电压及校验信号，将甄别旋钮到规定的值，然后将高压时间调到2分钟，并将高压输出端与抽筒上输入端电缆连接2、用钢钎打入地下70cm左右，将取样器放入孔口，踩实土壤，放置大气渗入。
