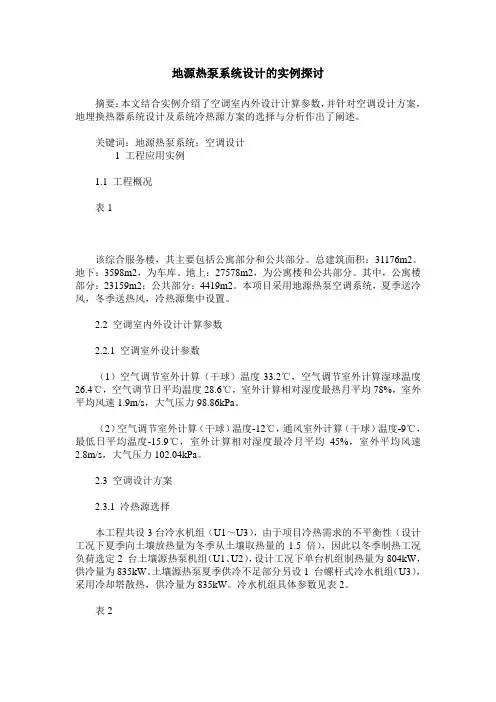

地源热泵系统设计的实例探讨摘要：本文结合实例介绍了空调室内外设计计算参数，并针对空调设计方案，地埋换热器系统设计及系统冷热源方案的选择与分析作出了阐述。

关键词：地源热泵系统；空调设计1 工程应用实例1.1 工程概况表1该综合服务楼，其主要包括公寓部分和公共部分。

总建筑面积：31176m2。

地下：3598m2，为车库。

地上：27578m2，为公寓楼和公共部分。

其中，公寓楼部分：23159m2；公共部分：4419m2。

本项目采用地源热泵空调系统，夏季送冷风，冬季送热风，冷热源集中设置。

2.2 空调室内外设计计算参数2.2.1 空调室外设计参数（1）空气调节室外计算（干球）温度33.2℃，空气调节室外计算湿球温度26.4℃，空气调节日平均温度28.6℃，室外计算相对湿度最热月平均78%，室外平均风速1.9m/s，大气压力98.86kPa。

（2）空气调节室外计算（干球）温度-12℃，通风室外计算（干球）温度-9℃，最低日平均温度-15.9℃，室外计算相对湿度最冷月平均45%，室外平均风速2.8m/s，大气压力102.04kPa。

2.3 空调设计方案2.3.1 冷热源选择本工程共设3台冷水机组（U1～U3），由于项目冷热需求的不平衡性（设计工况下夏季向土壤放热量为冬季从土壤取热量的1.5 倍），因此以冬季制热工况负荷选定2 台土壤源热泵机组（U1、U2），设计工况下单台机组制热量为804kW，供冷量为835kW。

土壤源热泵夏季供冷不足部分另设1 台螺杆式冷水机组（U3），采用冷却塔散热，供冷量为835kW。

冷水机组具体参数见表2。

表22.3.2 中央空调机房设计热泵机组及配套设备设在一层机房。

机房集、分水器各一台，地埋系统集、分水器两台，机房集、分水器主管与机房管道连接，支管与地埋系统集、分水器主管连接，地埋系统集、分水器支管与地埋管系统支管连接。

站房内设置2 台立式管道泵（JB-1、2）作为土壤源侧水循环的循环水泵，设置3 台立式管道泵（B-1、2、3）作为用户侧循环水泵，其中夏季3台工作，冬季2 台工作1 台备用。

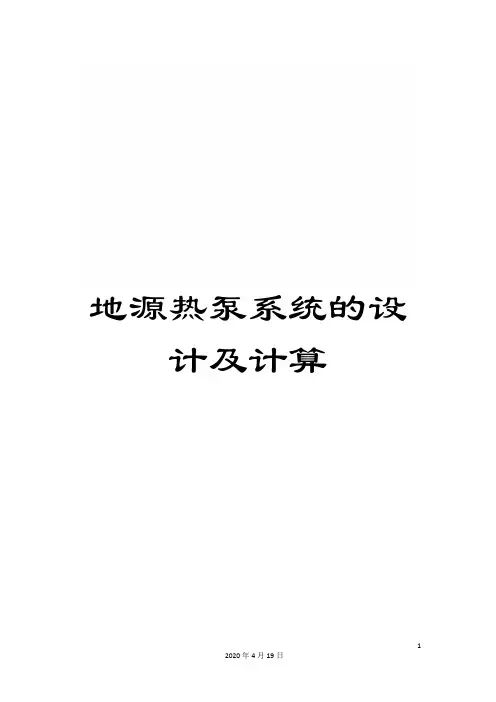

地源热泵系统的设计及计算第三章地源热泵系统的设计及计算一说到设计，人们往往想到的是工程技术人员的计算和绘图，当然这些都属于设计领域里的工作，而寻找解决问题的途径，也是设计任务之一。

设计本身包括寻找解决问题的途径，因此它不限于事先构思，更不排斥实践，而应是思维活动与实践活动的统一。

空调设计的任务及目的，就是把现有能效高的设备组织好、使用好、充分发挥它们的作用。

现代空调系统的不断发展使建筑物内的设施日益增多和复杂，这对改进人们的生活和工作环境有着积极作用，但同时也带来了由于系统设计、工程施工和运行管理不当而造成对自然环境和人体健康有害的因素。

因此反过来力求解决这些问题就成为一种主要的推动力，促使空调技术更进一步向前发展。

当前，建筑节能的重要性越来越引起人们的关注。

从建筑设计方面来看，提高隔热保温性能，采用合理的朝向，增设必要的遮阳等能够减少空调负荷，降低能耗。

对于确定的空调负荷，提高设备的效率和优化运行过程提供相应的硬件软件，都成为降低能耗的关健。

空调系统的设计一般采用工况设计法，是以夏季和冬季室外空气设计参数为依据的典型工况进行计算，而且是按最不利情况考虑，按照设备的额定工况选择指标。

因此，设备选型较大。

空调设备经常处于部分负荷状态下运行，必须要求设备在部分负荷运行时也能高效率运行。

避免负荷变化了，而设备不能作相应调节，出现大马拉小车的现象；或设备也能调节负荷，但调节性能差，耗能指标落后。

因此，设计的任务就是要用先进的自控技术将空调全工况下的性能调整到最佳程度，这就是所谓的过程设计方法。

一、中央空调设计主要参考以下的规范及标准1、通用设计规范1)．《采暧通风及空气调节设计规范》（GB50019-（））；2)．《采暖通风及至气调节制图标准》（GBJ114－88）3)．《建筑设计防火规范》（GBJ116－87）4)．《高层民用建筑设计防火规范》（ GBJ0045－95）5)．《民用建筑节能设计标准（采暖居住建筑部分）》（JGJ26-95）2．专用设计规范：1)．《宿舍建筑设计规范》（JGJ36-87）2)．《住宅设计规范》（GB50096-99）3)．《办公建筑设计规范》（JG67－89）4)．〈旅馆建筑设计规范〉（JGJ67-89）5)．《旅游旅馆建筑热土与空气调节节能设计标准》（GB50189-93）6)．《地源热泵系统工程技术规范》（JGJ142－）7)．《地面辐射供暖技术规范》（GB50366－）8)．其它专用设计规范3．专用设计标准图集：1)．《暖通空调标准图集》2)．《暖通空调设计选用手册》（上、下册）3)、其它有关标准二、空调冷、热负荷计算空调负荷是指为保持室内空气设计条件，单位时间内室内空气输入或排出的热量，前者称为热负荷，后者称为冷负荷。

建筑节能施工中的地源热泵应用案例地源热泵是一种利用地质热能进行建筑节能的先进技术。

它通过地下水或地表土壤中的热能，将低温热能提升到适宜供暖或供冷的温度，实现建筑物的能源高效利用。

本文将介绍几个地源热泵在建筑节能施工中的应用案例。

案例一：住宅小区的地源热泵供暖系统某住宅小区为了实现环保节能目标，在建设初期就采用了地源热泵供暖系统。

该系统通过埋设在地下的塑料管道，将地下水中的热量吸收到地源热泵中，再利用热泵技术提高温度，供给小区内的每栋建筑物供暖。

该系统具有稳定可靠、无污染的特点，能够满足小区居民冬季供暖的需求，并且实现了较高的节能效果。

案例二：商业办公楼的地源热泵空调系统一座商业办公楼在进行环保节能改造时，采用了地源热泵空调系统。

该系统通过地下埋设的管道，将地下土壤中的热能吸收到地源热泵中，通过冷却和压缩等技术，将热能转移到建筑物内部，实现空调供冷。

相比传统的空调系统，地源热泵空调系统能够减少对环境的热污染，提高能源利用效率，降低运行成本。

案例三：学校教学楼的地源热泵供暖与供冷系统某所学校的教学楼在进行新建时，考虑到能源利用问题，决定采用地源热泵供暖与供冷系统。

该系统通过地下埋设的地源热泵井，利用地下水中的热能进行供暖与供冷。

系统运行过程中，地下水中的热能被吸收到地源热泵中，经过增压和处理后，分别用于供暖和供冷。

这种系统不仅能够满足学校教学楼内部的温度需求，还能够为学校节省大量能源。

综上所述，地源热泵在建筑节能施工中的应用案例是多样化的。

通过采用地源热泵技术，建筑物可以更高效地利用地下热能，实现供暖与供冷的需求，并达到节能减排的目标。

在未来的建筑节能工程中，地源热泵技术将发挥越来越重要的作用，为社会可持续发展做出更大的贡献。

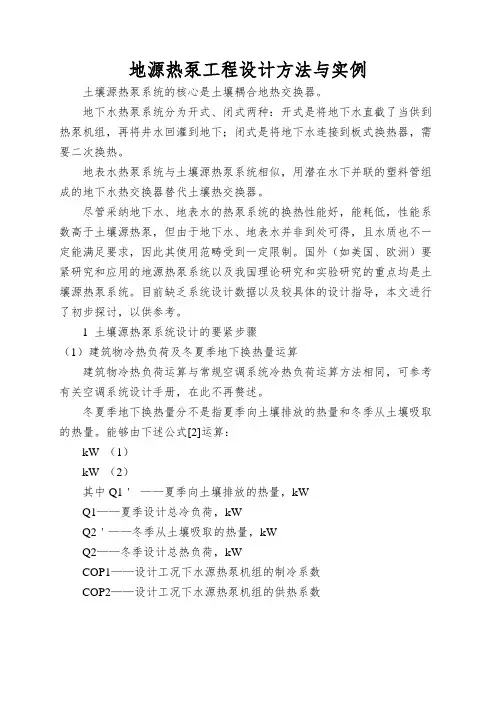

地源热泵工程设计方法与实例土壤源热泵系统的核心是土壤耦合地热交换器。

地下水热泵系统分为开式、闭式两种：开式是将地下水直截了当供到热泵机组，再将井水回灌到地下；闭式是将地下水连接到板式换热器，需要二次换热。

地表水热泵系统与土壤源热泵系统相似，用潜在水下并联的塑料管组成的地下水热交换器替代土壤热交换器。

尽管采纳地下水、地表水的热泵系统的换热性能好，能耗低，性能系数高于土壤源热泵，但由于地下水、地表水并非到处可得，且水质也不一定能满足要求，因此其使用范畴受到一定限制。

国外（如美国、欧洲）要紧研究和应用的地源热泵系统以及我国理论研究和实验研究的重点均是土壤源热泵系统。

目前缺乏系统设计数据以及较具体的设计指导，本文进行了初步探讨，以供参考。

1 土壤源热泵系统设计的要紧步骤（1）建筑物冷热负荷及冬夏季地下换热量运算建筑物冷热负荷运算与常规空调系统冷热负荷运算方法相同，可参考有关空调系统设计手册，在此不再赘述。

冬夏季地下换热量分不是指夏季向土壤排放的热量和冬季从土壤吸取的热量。

能够由下述公式[2]运算：kW （1）kW （2）其中Q1＇——夏季向土壤排放的热量，kWQ1——夏季设计总冷负荷，kWQ2＇——冬季从土壤吸取的热量，kWQ2——冬季设计总热负荷，kWCOP1——设计工况下水源热泵机组的制冷系数COP2——设计工况下水源热泵机组的供热系数一样地，水源热泵机组的产品样本中都给出不同进出水温度下的制冷量、制热量以及制冷系数、供热系数，运算时应从样本中选用设计工况下的COP1、COP2 。

若样本中无所需的设计工况，能够采纳插值法运算。

（2）地下热交换器设计这部分是土壤源热泵系统设计的核心内容，要紧包括地下热交换器形式及管材选择，管径、管长及竖井数目、间距确定，管道阻力运算及水泵选型等。

（在下文将具体叙述）（3）其它2 地下热交换器设计2.1 选择热交换器形式2.1.1 水平（卧式）或垂直（立式）在现场勘测结果的基础上，考虑现场可用地表面积、当地土壤类型以及钻孔费用，确定热交换器采纳垂直竖井布置或水平布置方式。

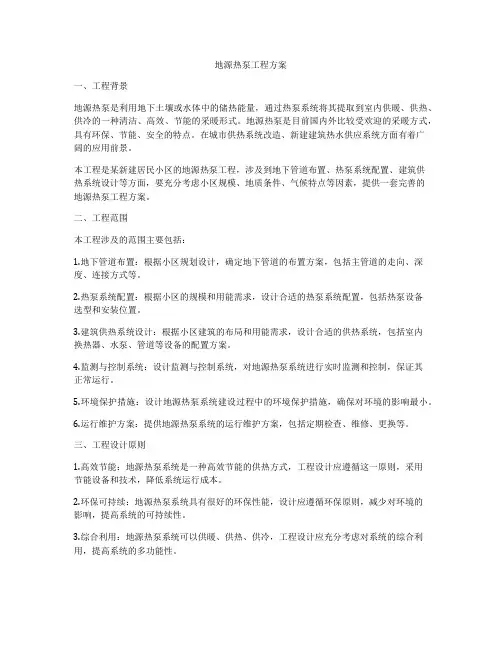

地源热泵工程方案一、工程背景地源热泵是利用地下土壤或水体中的储热能量，通过热泵系统将其提取到室内供暖、供热、供冷的一种清洁、高效、节能的采暖形式。

地源热泵是目前国内外比较受欢迎的采暖方式，具有环保、节能、安全的特点。

在城市供热系统改造、新建建筑热水供应系统方面有着广阔的应用前景。

本工程是某新建居民小区的地源热泵工程，涉及到地下管道布置、热泵系统配置、建筑供热系统设计等方面，要充分考虑小区规模、地质条件、气候特点等因素，提供一套完善的地源热泵工程方案。

二、工程范围本工程涉及的范围主要包括：1.地下管道布置：根据小区规划设计，确定地下管道的布置方案，包括主管道的走向、深度、连接方式等。

2.热泵系统配置：根据小区的规模和用能需求，设计合适的热泵系统配置，包括热泵设备选型和安装位置。

3.建筑供热系统设计：根据小区建筑的布局和用能需求，设计合适的供热系统，包括室内换热器、水泵、管道等设备的配置方案。

4.监测与控制系统：设计监测与控制系统，对地源热泵系统进行实时监测和控制，保证其正常运行。

5.环境保护措施：设计地源热泵系统建设过程中的环境保护措施，确保对环境的影响最小。

6.运行维护方案：提供地源热泵系统的运行维护方案，包括定期检查、维修、更换等。

三、工程设计原则1.高效节能：地源热泵系统是一种高效节能的供热方式，工程设计应遵循这一原则，采用节能设备和技术，降低系统运行成本。

2.环保可持续：地源热泵系统具有很好的环保性能，设计应遵循环保原则，减少对环境的影响，提高系统的可持续性。

3.综合利用：地源热泵系统可以供暖、供热、供冷，工程设计应充分考虑对系统的综合利用，提高系统的多功能性。

4.安全可靠：地源热泵系统是一种高温低压的供热方式，工程设计应遵循安全可靠原则，确保系统的运行安全。

5.成本效益：地源热泵系统虽然具有很好的节能性能，但建设成本较高，工程设计应综合考虑系统的成本效益，确保投资回报。

四、地下管道布置根据小区规划设计，确定地下管道的布置方案，主要包括主管道的走向、深度、连接方式等。

地源热泵施工方案（可打印）# 地源热泵施工方案## 1. 工程概述本工程为地源热泵系统安装项目，旨在为某商业建筑提供高效、节能的冷暖解决方案。

地源热泵系统利用地下土壤的恒温特性，通过地下管道循环介质，实现热量的转移，以达到制冷和供暖的目的。

## 2. 施工准备### 2.1 材料准备- 地源热泵主机- 地下管道系统- 循环泵- 控制系统- 保温材料- 连接件及阀门### 2.2 设备准备- 挖掘机- 钻孔设备- 焊接设备- 测量工具- 电力测试设备### 2.3 人员准备- 项目经理- 技术工程师- 施工人员- 安全监督员## 3. 施工流程### 3.1 场地准备- 清理施工现场，确保无障碍物。

- 确定钻孔位置，标记钻孔点。

### 3.2 钻孔施工- 使用钻孔设备按照设计图纸进行钻孔。

- 确保钻孔深度和间距符合设计要求。

### 3.3 管道安装- 将地下管道系统按照设计要求安装到位。

- 连接管道，确保密封性。

### 3.4 热泵主机安装- 在指定位置安装地源热泵主机。

- 连接主机与地下管道系统。

### 3.5 系统测试- 完成系统安装后，进行系统压力测试和泄漏测试。

- 检查循环泵和控制系统的运行情况。

### 3.6 保温与回填- 对地下管道系统进行保温处理。

- 完成保温后，进行场地回填。

### 3.7 调试运行- 对整个地源热泵系统进行调试，确保运行稳定。

- 记录运行数据，进行性能评估。

## 4. 安全措施- 施工现场设置安全警示标志。

- 施工人员必须佩戴安全帽、防护眼镜等个人防护装备。

- 定期对施工设备进行安全检查。

## 5. 质量控制- 严格按照设计图纸和施工规范进行施工。

- 施工过程中，定期进行质量检查，确保施工质量。

- 完工后，进行系统性能测试，确保达到设计要求。

## 6. 环境保护- 施工过程中，尽量减少对环境的影响。

- 妥善处理施工废弃物，避免污染。

## 7. 工程验收- 完成施工后，组织相关部门进行工程验收。

地源热泵工程设计方法与实例讲解地源热泵是一种利用地球深层热能进行空调和热水供应的技术，主要利用地下温度相对稳定的特点，通过地源热泵将地下的低温热能转化为室内所需要的高温热能。

地源热泵工程的设计方法是实现该技术的关键，本文将对地源热泵工程设计的方法与实例进行探析。

一、地源热泵工程的基本原理地源热泵利用地下的低温热能进行供热和空调，其基本原理可以用以下公式表示：Qc=Qevap/ε1-Qcond/ε2其中，Qc为室内需要的热能，Qevap为地下的低温热能，ε1为蒸发器的效率，Qcond为压缩机所需的电能，ε2为冷凝器的效率。

可以看出，地源热泵实现供热和空调的主要依靠于蒸发器和冷凝器的效率。

蒸发器的效率取决于热水与地下水流经其间的传热面积和传热系数，而冷凝器则主要与空气的流通速度和面积有关。

二、地源热泵工程的设计方法地源热泵工程的设计方法主要由以下几个方面组成：1、地源热泵容量的确定地源热泵的容量主要取决于房间的面积和所需的制冷量或制热量。

在确定地源热泵容量前，需要对房间面积、朝向、地理环境、气象条件等进行综合考虑，以便确定最为适宜的地源热泵容量。

2、蒸发器和冷凝器的设计蒸发器和冷凝器是地源热泵的核心组件，其设计直接影响到热泵的工作效率。

在确定蒸发器和冷凝器的设计时，需要考虑热水的流量和温度变化，进一步通过计算得出两组件的面积和传热系数等参数。

3、管道系统的设计管道系统是地源热泵的重要组成部分，其设计涉及到管道的铺设方式、材料选择、管道长度、连接方式等。

合理的管道设计能够保证地源热泵的稳定运行和长期性能。

4、控制系统的设计控制系统是地源热泵的大脑，其设计是保证热泵工作性能稳定和安全运行的重要环节。

在设计控制系统时，需要考虑控制器的硬件性能和软件功能，并对各个组件进行合理的集成和优化设计。

在确定了地源热泵的容量、蒸发器和冷凝器的设计、管道系统的设计、控制系统的设计等各个参数后，还需要进行相关的预测和分析，以保证热泵的稳定性、高效性和经济性。

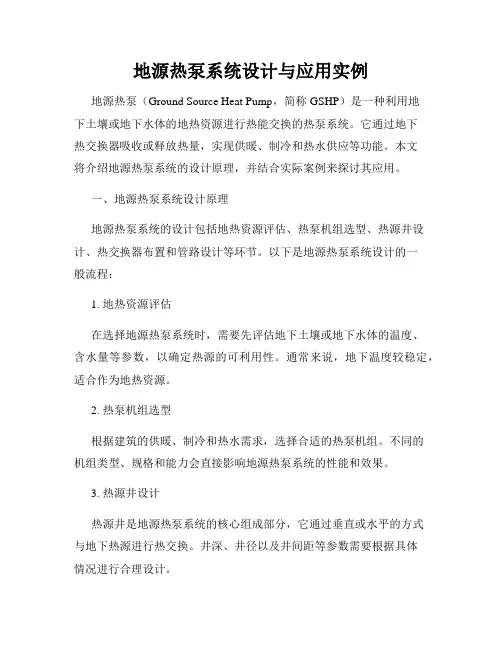

地源热泵系统设计与应用实例地源热泵（Ground Source Heat Pump，简称GSHP）是一种利用地下土壤或地下水体的地热资源进行热能交换的热泵系统。

它通过地下热交换器吸收或释放热量，实现供暖、制冷和热水供应等功能。

本文将介绍地源热泵系统的设计原理，并结合实际案例来探讨其应用。

一、地源热泵系统设计原理地源热泵系统的设计包括地热资源评估、热泵机组选型、热源井设计、热交换器布置和管路设计等环节。

以下是地源热泵系统设计的一般流程：1. 地热资源评估在选择地源热泵系统时，需要先评估地下土壤或地下水体的温度、含水量等参数，以确定热源的可利用性。

通常来说，地下温度较稳定，适合作为地热资源。

2. 热泵机组选型根据建筑的供暖、制冷和热水需求，选择合适的热泵机组。

不同的机组类型、规格和能力会直接影响地源热泵系统的性能和效果。

3. 热源井设计热源井是地源热泵系统的核心组成部分，它通过垂直或水平的方式与地下热源进行热交换。

井深、井径以及井间距等参数需要根据具体情况进行合理设计。

4. 热交换器布置根据建筑的供热或供冷需求，将热泵机组与热源井之间的热交换器布置在合适的位置，以确保热量的高效传递和利用。

5. 管路设计地源热泵系统中的管路设计也需要充分考虑，包括管径、管材、管道布局等因素。

好的管路设计可以提高系统的热能输送效率。

二、地源热泵系统应用实例以下是一个典型的地源热泵系统应用实例，以某高层办公楼为例：1. 项目背景该办公楼位于城市中心，是一座多层高层建筑。

由于市区供暖系统的限制，传统的锅炉供暖方式存在一定的问题，因此选择地源热泵系统进行供暖和制冷。

2. 地热资源评估通过勘测和分析，确定地下水体的平均温度为15℃，且含水量丰富，具备较好的地热资源。

3. 热泵机组选型根据建筑的需求和设计条件，选择了一台功率为100KW的地源热泵机组，具备供暖和制冷双重功能。

4. 热源井设计根据地下水体的水位和季节变化情况，设计了一口深度为60米的垂直热源井，井径为0.5米。

地源热泵方案范本（空调系统）第一节工程概况本工程为某市东站站房综合楼，建筑面积5243.95平方米。

本项目室内采暖（制冷）设计为风机盘管中央空调系统，热（冷）源拟采用地源热泵系统。

第二节方案设计依据1.《公共建筑节能设计标准》GB 50189-20052.《民用空调设计规范》GB 50019-20033.《地源热泵系统工程技术规范》GB 50366-20054.《城镇直埋供热管道工程技术规程》CJJ/T81-985.《埋地聚乙烯给水管道工程技术规程》CJJ101-20046《供水水文地质勘察规范》GB 50027-20017 建设单位提供的基本资料8. 甲方提供的设计要求9 某市地区的水文地质资料10某市地区类似工程的数据报告11 配套设备厂家的样本说明第三节有关气象资料某市市位于辽东半岛西北部，西临渤海辽东湾，与锦州、葫芦岛隔海相望；北与大洼、海城为邻；东与岫岩、庄河接壤；南与瓦房店、普兰店相连。
