园林用除草装置的制作流程

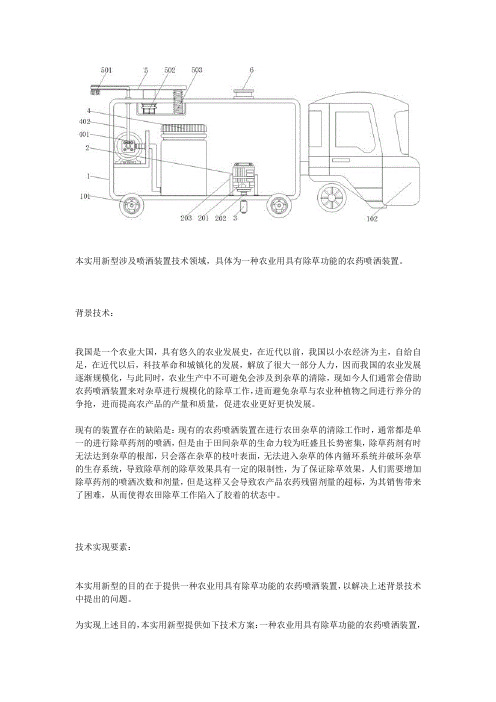

本实用新型涉及喷洒装置技术领域，具体为一种农业用具有除草功能的农药喷洒装置。

背景技术：我国是一个农业大国，具有悠久的农业发展史，在近代以前，我国以小农经济为主，自给自足，在近代以后，科技革命和城镇化的发展，解放了很大一部分人力，因而我国的农业发展逐渐规模化，与此同时，农业生产中不可避免会涉及到杂草的清除，现如今人们通常会借助农药喷洒装置来对杂草进行规模化的除草工作，进而避免杂草与农业种植物之间进行养分的争抢，进而提高农产品的产量和质量，促进农业更好更快发展。

现有的装置存在的缺陷是：现有的农药喷洒装置在进行农田杂草的清除工作时，通常都是单一的进行除草药剂的喷洒，但是由于田间杂草的生命力较为旺盛且长势密集，除草药剂有时无法达到杂草的根部，只会落在杂草的枝叶表面，无法进入杂草的体内循环系统并破坏杂草的生存系统，导致除草剂的除草效果具有一定的限制性，为了保证除草效果，人们需要增加除草药剂的喷洒次数和剂量，但是这样又会导致农产品农药残留剂量的超标，为其销售带来了困难，从而使得农田除草工作陷入了胶着的状态中。

技术实现要素：本实用新型的目的在于提供一种农业用具有除草功能的农药喷洒装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种农业用具有除草功能的农药喷洒装置，包括喷药箱、驱动结构、除草装置、药箱、喷药装置和收纳结构，所述喷药箱的内部底壁上通过支撑架安装有驱动结构，所述喷药箱的内部底壁上安装有药箱，且药箱位于驱动结构的一侧，所述喷药箱的底部安装有除草装置，且除草装置的上方通过轴杆贯穿喷药箱与驱动结构的底部连接，所述喷药箱的上方贯穿安装有喷药装置，所述喷药箱的上方安装有收纳结构，且收纳结构位于喷药装置的一侧，所述除草装置的内部安装有轴杆，轴杆的底部固定有齿轮，齿轮的表面通过传送带环绕安装有切割刀具，所述除草装置的上表面和底部固定有连接板。

优选的，所述喷药箱的底部安装有移动轮，所述喷药箱的一侧外壁上固定有驱动车头，所述喷药箱的正面通过合页活动安装有箱门。

本技术公开了一种多功能履带式割草机，包括装置本体，所述装置本体由箱体和水箱构成，且所述水箱与箱体之间紧密贴合固定；所述箱体的底部对称设有履带，所述箱体的顶部设有放置盒，且所述放置盒与箱体之间紧密贴合固定，所述箱体的两侧对称设有固定柱，且所述固定柱一端嵌入安装在箱体的侧壁上，所述固定柱的一侧设有卡环，该种割草机不仅能够为用户提供割草服务，还可以在一侧装入水，在割草的时候，同步进行草地的洒水工作，非常的方便，在工作时，操作人员可以将一些需要使用的工具放置在设备的顶部，或者可以收纳一些其他的东西，非常的方便，为用户提供多样化的服务。

权利要求书1.一种多功能履带式割草机，包括装置本体（1），其特征在于：所述装置本体（1）由箱体（2）和水箱（20）构成，且所述水箱（20）与箱体（2）之间紧密贴合固定；所述箱体（2）的底部对称设有履带（3），所述箱体（2）的顶部设有放置盒（5），且所述放置盒（5）与箱体（2）之间紧密贴合固定，所述箱体（2）的两侧对称设有固定柱（6），且所述固定柱（6）一端嵌入安装在箱体（2）的侧壁上，所述固定柱（6）的一侧设有卡环（7），且所述卡环（7）与固定柱（6）通过设置在卡环（7）一侧的固定螺帽（8）固定，所述固定柱（6）上连接有推杆（9）；所述箱体（2）的一侧设有充电线（11），所述履带（3）之间设有转轴（4），所述箱体（2）内部设有蓄电池（15），且所述蓄电池（15）与充电线（11）电性连接，所述箱体（2）内部的顶板上设有第一电机（14）和第二电机（141），所述第一电机（14）、第二电机（141）均与蓄电池（15）电性连接，所述第一电机（14）的底部设有大刀片（19），且所述大刀片（19）与第一电机（14）传动连接，所述第二电机（141）的底部设有小刀片（17），且所述小刀片（17）与第二电机（141）传动连接，所述箱体（2）内部设有缓冲层（16），且所述缓冲层（16）覆盖设置在箱体（2）的内表面，所述箱体（2）的一侧设有照明灯（18）并与蓄电池（15）电性连接；所述水箱（20）的底部设有喷水管（12），所述水箱（20）的一侧设有开关（13）。

一种园林多功能除草装置园艺是一项需要耐心和细致的工作，其中最为繁琐的部分之一就是除草。

对于园艺爱好者来说，除草是一个不可避免的任务，但却是一个让人头痛的问题。

传统的除草方法需要花费大量的时间和精力，而且还可能损害植物根部。

因此，开发一种高效、方便、多功能的园林除草装置就显得尤为重要。

基于以上问题，我设计了一种名为“智能园林除草机”的多功能园林除草装置。

该装置整合了传统的除草功能，同时还具有智能化、自动化、多功能化等特点，能够大大提高园艺除草的效率和便利性。

首先，该装置具有智能化的功能。

它配备了一套智能控制系统，可以实时监测园艺区域的情况，自动识别杂草和植物，根据具体情况进行除草。

用户只需要设定好除草的时间和区域，装置就会自动开始工作，无需用户干预。

智能控制系统还可以根据不同类型的植物设定不同的除草模式，确保除草效果更好。

其次，该装置具有自动化的功能。

装置配备有高效的电动机和传动装置，可以快速移动并除去杂草。

用户只需要将装置放置在园艺区域，然后按下启动按钮，装置就会自动开始除草。

传统的人工除草方式需要不断弯腰、弯腰，容易造成腰部受伤，而使用该装置可以避免这些问题，提高工作效率。

此外，该装置还具有多功能化的特点。

除了除草功能，装置还可以配备其他园艺工具，如喷雾器、割草机等，实现一机多用。

用户可以根据需要更换不同的工具，实现多种园艺操作。

这样一来，用户可以在一个装置上完成多种工作，不仅省去了购买不同工具的成本，而且提高了园艺工作的便利性。

总的来说，“智能园林除草机”是一种集智能化、自动化、多功能化为一体的园林除草装置。

它可以大大提高园艺除草的效率和便利性，减轻园艺爱好者的工作负担，是园艺领域的一项创新产品。

希望通过不断的研究和改进，能够将这种装置推广到更广泛的园艺领域，为园艺爱好者提供更好的园艺体验。

专利名称：一种园林绿化用除草装置专利类型：实用新型专利
发明人：王亚平
申请号：CN201621248932.9
申请日：20161122
公开号：CN206760077U
公开日：
20171219
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种园林绿化用除草装置，包括底座、除草剂箱、减震装置、前置切割轮、蓄电池、喷嘴、一号切割装置、防护罩和二号切割装置，底座的上表面分别设置分别设有除草剂箱、蓄电池和支撑平台，支撑平台的上表面设有固定安装有第二驱动电机,第二驱动电机的输出轴通过联轴器与二号转动轴联动，二号转动轴的另一端设有主传动齿轮,主传动齿轮的两侧均设设有副传动齿轮，防护罩的下方分别设有一号切割装置和二号切割装置，底座的右端上表面还通过螺纹连接的方式固定连接有推杆，底座的左端内部固定嵌设有减震装置。

本实用新型结构简单，减震效果好，运行平稳，除草效果佳，同时能够喷洒除草剂，具有很高的实用价值。

申请人：王亚平
地址：073000 河北省定州市大辛庄镇大辛庄村2号院253号
国籍：CN
代理机构：北京华仲龙腾专利代理事务所(普通合伙)
代理人：姜庆梅
更多信息请下载全文后查看。

割草机制造流程割草机制造流程介绍如下：一、设计阶段在割草机的设计阶段，工程师们会根据市场需求、技术可行性以及成本控制的要求，进行详细的设计。

这一阶段包括外观设计、结构设计、功能设计和性能测试等。

设计过程中需要考虑到割草机的使用环境、安全性能、工作效率以及用户体验等因素。

二、材料采购在完成设计后，制造割草机的原材料需要被采购回来。

这些材料包括金属、塑料、电子元件等。

采购部门会根据设计要求和生产计划，选择合适的供应商和原材料，确保质量和交货期的稳定。

三、加工和组装1. 切割和成型：对于需要特定形状的部件，如刀片，需要进行切割和成型处理。

2. 焊接和紧固：将各个部件通过焊接或紧固的方式连接起来，形成割草机的整体结构。

3. 组装：将各个子系统（如发动机、传动系统、切割装置等）按照设计要求组装到一起。

4. 调试：在组装完成后，需要对割草机进行初步的调试，确保各个系统能够正常工作。

四、测试和检验1. 功能测试：测试割草机的各项功能是否正常，如切割、移动等。

2. 性能测试：测试割草机的性能参数，如功率、效率、噪音等。

3. 可靠性测试：测试割草机在各种恶劣条件下的工作性能和稳定性。

4. 外观和结构检查：检查割草机的外观和结构是否符合设计要求。

5. 环境测试：确保产品能在预期的环境条件下正常工作。

五、包装和运输1. 包装设计：根据产品特性和运输要求，进行包装设计。

2. 包装材料选择：选择合适的包装材料，如纸箱、泡沫等。

3. 包装制作：按照设计要求制作包装。

4. 装载：将产品按照包装要求装入包装箱，并做好标识。

5. 运输：将产品运送到目的地，确保产品在运输过程中不受损坏。

六、售后服务1. 产品说明：向客户说明产品的使用方法、保养方法以及注意事项。

2. 维修保养：提供产品的维修和保养服务，确保产品的使用寿命。

3. 客户支持：提供客户咨询、投诉处理等服务，解决客户在使用过程中遇到的问题。

本技术涉及城市绿化工程的技术领域，特别是涉及一种落叶自动清扫装置，其能够自动完成对落叶的清扫工作，提高落叶清扫的效率，保证市政道路的正常使用，同时，降低落叶清扫工作需要耗费的人工成本，包括操作箱、清扫风机、前轮、两组后轮、滚动轴、清扫箱、两组连接杆和横杆，操作箱内部设置有操作腔，清扫风机固定在清扫箱内部的中部，操作箱的后侧中部连通设置有进叶口，进叶口后侧连通设置有进叶管，进叶口与清扫风机下部的进风端连通，前轮的中部与操作箱后侧的下部可转动连接，滚动轴的左侧和右侧分别与操作箱后侧的左上侧和右上侧可转动连接，两组后轮的中部分别与滚动轴的左端和右端可转动连接。

权利要求书1.一种落叶自动清扫装置，其特征在于，包括操作箱(1)、清扫风机(2)、前轮(3)、两组后轮(4)、滚动轴(5)、清扫箱(6)、两组连接杆(7)和横杆(8)，操作箱(1)内部设置有操作腔，清扫风机(2)固定在清扫箱(6)内部的中部，操作箱(1)的后侧中部连通设置有进叶口，进叶口后侧连通设置有进叶管(9)，进叶口与清扫风机(2)下部的进风端连通，前轮(3)的中部与操作箱(1)后侧的下部可转动连接，滚动轴(5)的左侧和右侧分别与操作箱(1)后侧的左上侧和右上侧可转动连接，两组后轮(4)的中部分别与滚动轴(5)的左端和右端可转动连接，两组后轮(4)均与操作箱(1)之间存在一定的间隙，清扫箱(6)放置在操作箱(1)内部的上部，清扫箱(6)内部设置有清扫腔，清扫箱(6)前侧连通设置有清扫口，清扫口位于清扫风机(2)顶部的出风端的后侧，两组连接杆(7)的底端分别固定在操作箱(1)顶部的左侧和右侧，横杆(8)的左端和右端分别与两组连接杆(7)的顶端连接。

2.根据权利要求1所述的一种落叶自动清扫装置，其特征在于，还包括处理箱(10)、处理电机(11)、滚轴(12)和多组刀片(13)，处理箱(10)位于操作箱(1)内部，处理箱(10)位于清扫风机(2)的下方，处理箱(10)内部设置有处理腔，处理箱(10)后侧连通设置有第一处理口，第一处理口与进叶口连通，处理箱(10)顶部连通设置第二处理口，第二处理口与清扫风机(2)的进风端连通，滚轴(12)的左端和右端分别与处理内部的左侧和右侧可转动连接，处理电机(11)左侧和右侧分别固定在操作箱(1)内部的左侧和有处理箱(10)外部的左侧，处理箱(10)左侧连通设置有转动口，滚轴(12)的左端穿过转动口并与处理电机(11)右侧的输出端连接，多组刀片(13)从左至右均匀地固定在滚轴(12)顶部和底部。

本技术的一种银杏树叶的清扫设备，属于银杏种植技术领域，包括容置箱体和滚轮，在容置箱体内设置收集部和转运部，通过滚动桶的旋转以将银杏树叶临时收集在翻转斗内，然后通过翻转翻转斗，将翻转斗内的银杏树叶收集在收集部内，增加了本技术收集落在地上的银杏树叶的便利性。

而且本技术用类似铲的动作现将地面上的银杏树叶集中在转运板的端部，然后在滚动桶的旋转带动下，将银杏树叶收集到翻转斗内，避免了以往吸风式的银杏树叶收集车容易吸进土的弊端，通过设置连接杆，并在连接杆的端部设置配重块，通过搬动连接杆并在配重块的作用下能够轻易的将翻转斗进行翻转，增加了本技术操作的便利性。

权利要求书1.一种银杏树叶的清扫设备，包括容置箱体(1)和滚轮(2)，所述滚轮(2)设置于所述容置箱体(1)的两侧，滚轮(2)设置于容置箱体(1)的外侧，滚轮(2)的底部相对竖直方向上距离容置箱体(1)的底部的距离不大于20毫米，其特征在于，所述容置箱体(1)的内部设置有转运部(3)和收集部(4)，所述转运部(3)设置于所述收集部(4)的外侧，转运部(3)的外侧设置有转运板(5)、滚动桶(6)和驱动电机(7)，所述转运板(5)倾斜设置，转运板(5)的顶部的两侧均设置有固定板(8)，所述滚动桶(6)的两侧均设置有和所述固定板(8)相互匹配的固定轴(9)，所述固定轴(9)和固定板(8)通过轴承(10)相互连接，滚动桶(6)的外壁均匀且连续设置有凸柱(11)，所述凸柱(11)和转运板(5)的外侧表面之间设置有银杏树叶通过的间隙，转运部(3)和收集部(4)之间设置有隔板(12)，所述隔板(12)朝向转运部(3)的一侧设置有翻转斗(13)，所述翻转斗(13)靠近隔板(12)的一侧设置有第一固定部(14)，隔板(12)朝向转运部(3)的一侧的顶部设置有和所述第一固定部(14)相互匹配的第二固定部(15)，所述第二固定部(15)和第一固定部(14)通过铰接轴(16)相互铰接，翻转斗(13)靠近转运板(5)的一侧设置有弯折部(17)，转运板(5)靠近翻转斗(13)的一侧设置有和所述弯折部(17)相互匹配的第一凹槽(18)，转运板(5)通过所述第一凹槽(18)和弯折部(17)的相互配合以支撑翻转斗(13)。

一种园林绿化除草装置技术领域[0001]本发明涉及园林绿化技术领域，更具体地说，本发明涉及一种园林绿化除草装置。

背景技术[0002]园林包括庭园、宅园、小游园、花园、公园、植物园、动物园等，随着园林学科的发展，还包括森林公园、风景名胜区、自然保护区或国家公园的游览区以及休养胜地，园林绿化中，绿化带杂草生长迅速，不但与花卉苗木争夺养分和水分，而且还是多种病虫害的中间寄主，如果防治不及时就会蔓延，影响花木生长，需要定期对杂草进行除草作业；[0003]除草机又称割草机、剪草机和草坪修剪机等，除草机是一种用于修剪草坪、植被等的机械工具，它是由刀盘、发电机、行走轮、行走机构、刀片以及扶手组成，刀盘装在行走轮上，刀盘上装有发动机，发动机的输出轴上装有刀片，刀片利用发动机的高速旋转来除草。

[0004]中国专利申请号为CN201921341200.8的实用新型公开了一种园林绿化用除草装置。

该实用新型通过调节组件的设置，能够起到调节喷头距地面高度的效果，通过穿设在凹槽及安装架上的螺纹杆的设置，能够起到调节喷头的喷洒角度的效果，通过铰接在固定台与安装板之间的调节气缸的设置，能够起到对安装板起到支撑作用的效果；[0005]但是在实际使用时，现有的除草机在对杂草切割清理时容易导致杂草散落，需要人工扫除，耗费人工体力，不便自动聚集并清理掉，影响使用效果。

发明内容[0006]本发明技术方案针对现有技术解决方案过于单一的技术问题，提供了显著不同于现有技术的解决方案。

为了克服现有技术的上述缺陷，本发明提供一种园林绿化除草装置，以解决上述背景技术中提出的问题。

[0007]为实现上述目的，本发明提供如下技术方案：一种园林绿化除草装置，包括箱体，所述箱体的中部一侧固定连接有第二挡板，所述第二挡板的一侧设置有吸收机构，所述箱体的顶部一侧固定连接有多孔框，所述箱体的内腔顶部靠近多孔框的一侧固定连接有第一挡板，所述箱体的前侧插设有收集箱；[0008]可以看出，通过第二挡板可以将收集箱和吸收机构分隔开，并通过第一挡板可以对吸收的杂草进行阻挡，使杂草掉落在收集箱的内部进行收集，方便清理，并通过多孔框可以将吸入的气体进行排出，提高使用效果，并通过设置的吸收机构可以将底部切割后的杂草吸收输入收集箱的内部，提高使用效果；[0009]所述箱体的一侧设置有清理机构，另一侧设置有自动喷药机构，所述箱体的底部设置有聚集机构，所述箱体的底部四周对称固定连接有液压推杆，所述液压推杆的底端连接有滚轮；[0010]可以看出，通过设置的清理机构可以方便对园林的杂草进行切割清理，并通过设置的聚集机构可以将清理后的杂草聚集在一起，并通过启动液压推杆控制滚轮向下移动，可以根据需要调节箱体的高度，提高使用效果，并通过设置的自动喷药机构可以对清理后的杂草地面喷洒除草剂，提高除草质量。

专利名称：一种园林种植用除草装置专利类型：实用新型专利
发明人：林丽金
申请号：CN202020568570.1
申请日：20200417
公开号：CN212344532U
公开日：
20210115
专利内容由知识产权出版社提供
摘要：本实用新型涉及园林修整技术领域，具体是一种园林种植用除草装置，包括车体；所述车体上固定安装有水箱，所述水箱上位于安装板的内侧转动安装有旋转轴，旋转轴与安装板固定连接；所述车体上还设置有同时带动两根旋转轴转动的驱动机构，驱动机构包括固定安装在车体上的驱动电机和滑动安装在水箱上的滑动板，滑动板的中间位置开设有通槽，通槽内部设置有凸块，凸块与水箱固定连接，且凸块的左右两侧均通过第一弹簧与通槽固定连接。

本实用新型通过驱动机构带动水箱两侧的喷头不断摆动，增大喷头喷水时的范围，同时提高喷头喷水时的均匀度。

申请人：林丽金
地址：362800 福建省泉州市泉港区界山镇下朱村下朱63号
国籍：CN
更多信息请下载全文后查看。
