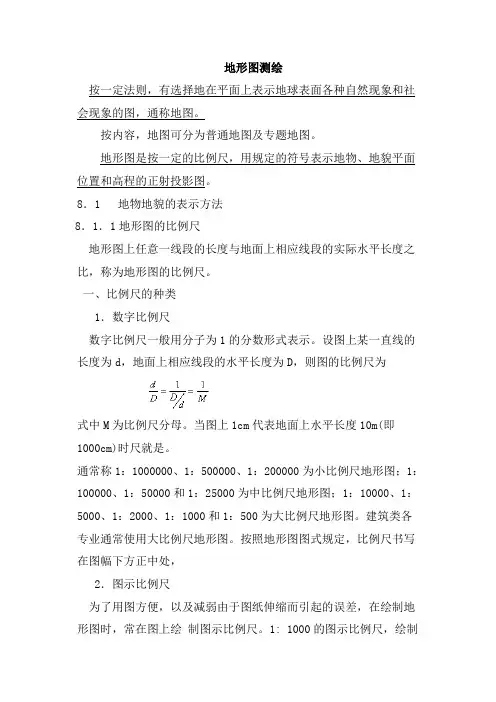

地形图测绘按一定法则，有选择地在平面上表示地球表面各种自然现象和社会现象的图，通称地图。
按内容，地图可分为普通地图及专题地图。
地形图是按一定的比例尺，用规定的符号表示地物、地貌平面位置和高程的正射投影图。
8．1 地物地貌的表示方法8．1．1地形图的比例尺地形图上任意一线段的长度与地面上相应线段的实际水平长度之比，称为地形图的比例尺。
一、比例尺的种类1．数字比例尺数字比例尺一般用分子为1的分数形式表示。
设图上某一直线的长度为d，地面上相应线段的水平长度为D，则图的比例尺为式中M为比例尺分母。
当图上1cm代表地面上水平长度10m(即1000cm)时尺就是。
通常称1：1000000、1：500000、1：200000为小比例尺地形图；1：100000、1：50000和1：25000为中比例尺地形图；1：10000、1：5000、1：2000、1：1000和1：500为大比例尺地形图。
建筑类各专业通常使用大比例尺地形图。
按照地形图图式规定，比例尺书写在图幅下方正中处，2．图示比例尺为了用图方便，以及减弱由于图纸伸缩而引起的误差，在绘制地形图时，常在图上绘制图示比例尺。
1: 1000的图示比例尺，绘制时先在图上绘两条平行线，再把它分成若干相等的线段，称为比例尺的基本单位，—般为2cm；将左端的一段基本单位又分成十等分，每等分的长度相当于实地2m。
而每一基本单位所代表的实地长度为2cm×1000＝20m。
二、比例尺的精度一般认为，人的肉眼能分辨的图上最小距离是0.1mm，因此通常把图上0.1mm所表示的实地水平长度，称为比例尺的精度。
根据比例尺的精度，可以确定在测图时量距应准确到什么程度，另外，当设计规定需在图上能量出的实地最短长度时，根据比例尺的精度，可以确定测图比例尺。
8．1．2地物符号地形是地物和地貌的总称。
地物是地面上天然或人工形成的物体，如湖泊、河流、房屋、道路等。
地物符号有下列几种。
一、比例符号有些地物的轮廓较大，如房屋、稻田和湖泊等，它们的形状和大小可以按测图比例尺缩小，并用规定的符号绘在图纸上，这种符号称为比例符号。
如何进行地形图绘制与处理地形图绘制与处理是地理学和地质学领域中极为重要的工作。
通过绘制和处理地形图，我们能够更好地了解地球表面的形态与特征，进而推断地质构造和地貌演化过程。
本文将从地形图的绘制和处理方法、数据来源与处理技术、以及地形图在实际应用中的意义等方面展开论述，以期帮助读者更好地认识和应用地形图。
一、地形图的绘制和处理方法地形图的绘制是将地球表面的实地调查数据经过处理和绘图，形成一种表示地形与地貌的平面图。
绘制地形图的方法主要包括制图法、控制点法和描图法。
制图法是利用测量仪器直接在地面上进行测量，然后通过数学计算和绘图技术将测量结果转化为地图。
控制点法通过选取一些具有代表性的地理点，然后进行测量和定位，最后通过插值和绘图等方法得到地形图。
描图法则是在地形图的基础上进行人工补充和修正，以获得更精确的地形特征。
地形图的处理方法主要包括地貌图像的解译和数据的分析。
地貌图像解译是通过观察和分析地形图上的图像特征，推断地貌类型和地质构造。
数据的处理主要包括数字高程模型（DEM）的生成和地理信息系统（GIS）的分析。
DEM是将地球表面的高度信息以数值的形式存储起来，并通过插值算法构建地形模型。
GIS则是将地理信息进行整合、存储和分析的系统，能够对地形图进行各种空间分析，如坡度、坡向、流域分析等。
二、数据来源与处理技术地形图的绘制和处理涉及到大量的数据，数据的来源和处理技术对地形图的质量和精确度有着重要影响。
目前，数据来源主要包括测量、遥感和卫星导航等。
测量是指在地面上采用传统测量仪器进行实地测量，如水平仪、经纬仪等。
遥感是指通过航空或卫星等方式获取地形和地貌信息，如航空摄影、卫星遥感等。
卫星导航则是利用卫星系统进行定位和导航，如全球定位系统（GPS）等。
对于地形图数据的处理技术，主要包括数据的获取、清理、校正和分析等。
数据获取是指从不同数据源获得地形数据，并进行整理和组织。
数据清理是指对数据进行筛选和整理，排除错误和冗余数据。
如何进行地形图绘制地形图绘制是指根据实地测量数据和其他辅助材料，以图形的形式表现地球表面的地貌、地势和地貌变化的一种方法。
地形图绘制对于地理学、城市规划、农业和环境研究等领域来说都是至关重要的。
那么，如何进行地形图绘制呢？本文将从数据收集、地图投影、地图符号和渲染四个方面进行论述。
首先，进行地形图绘制的第一步是数据收集。
数据收集是制作地形图的基础，它决定了地形图的准确性和可靠性。
常用的数据收集方法包括地面实地测量、遥感技术和地形测绘。
地面实地测量是指通过使用全站仪或其他现代测量仪器，在地表特定坐标点上进行高程和位置的实时测量。
遥感技术则是利用卫星或航空器获取影像数据，通过对影像进行解译和分析获得地表的高程信息。
地形测绘则是利用测绘仪器测量地形的高程和形态，包括水准测量和地形摄影测量等。
第二，地图投影是进行地形图绘制的重要环节。
地图投影是将地球表面的三维地貌特征投影到二维平面上的过程。
由于地球是一个球体，而地图是平面的，因此必须通过投影方式将地球上的地形特征表现在地图上。
常用的地图投影方法包括等经纬度投影、等角投影和等面积投影等。
不同的地图投影方法有不同的优缺点，绘制地形图时需要根据具体需求选择合适的投影方法。
第三，地图符号是地形图绘制的重要组成部分。
地图符号是用来表示地形特征和地貌变化的图形符号。
常见的地图符号包括等高线、图例、地貌标志、水系符号等。
等高线是地图中表现高程的一种方法，通常用等高线线条表示不同高程的地形特征。
图例则是用来解释地图符号和颜色，帮助人们理解地图的含义和内容。
最后，地形图的渲染是给地图增加更多细节和效果的过程。
渲染可以通过调整颜色、光线和阴影等方式来改善地图的质量和可视性。
通过合理的渲染，地形图可以更加真实地反映地球表面的地貌和地貌变化，提高人们对地理信息的理解和认知。
综上所述，地形图绘制需要进行数据收集、地图投影、地图符号和渲染等步骤。
数据收集是制作地形图的基础，地图投影将地球表面的三维特征投影到二维平面上，地图符号用于表示地形特征和地貌变化，渲染则是增加细节和效果的过程。
掌握测绘技术中的地形图绘制方法测绘技术在现代社会起到了非常重要的作用，其中地形图绘制是测绘技术的一个重要组成部分。
地形图绘制可以为我们提供详细的地理信息，帮助我们更好地理解和利用地球的自然资源。
本文将探讨一些掌握测绘技术中地形图绘制的方法，帮助读者更好地理解地形图绘制的过程和技巧。
地形图绘制的前提是准确的测量数据。
在地形图绘制前，需要进行地面的测量工作。
常用的地面测量方法包括地面控制点的测量和地形点高程的测量等。
地面控制点是地面上的一些固定点，通过准确测量这些点的坐标和高程可以确定整个地图的底图。
地形点高程的测量可以通过使用全站仪等测量仪器，结合GPS定位信息，来测得地形点的高程值。
这些测量数据将被用于后续的地形图绘制工作。
地形图绘制的第一步是绘制等高线。
等高线是用来表示地面高度的曲线，通过等高线我们可以直观地了解到地表的起伏和地势的分布情况。
等高线的绘制可以通过测量数据进行插值计算得到。
在计算过程中，可以使用插值方法如三次样条插值法来拟合测量数据，从而得到光滑的等高线曲线。
在绘制等高线时，我们需要注重等高线的间距，要在保持清晰度的同时尽可能显示出地形的细节。
除了等高线，地形图中还包括其他一些要素，如水体、道路、建筑物等。
对于这些要素的绘制，我们可以借助于遥感技术。
遥感技术可以通过卫星或无人机等航空器获取地表的图像信息，进而提取出水体、道路和建筑物等要素。
这些要素信息可以与等高线等地形信息相结合，形成地形图的完整图像。
在地形图的绘制中，需要注重图像的色彩和图例的设计。
色彩的选择要尽可能准确地反映地面的实际情况。
例如，地面上的植被可以用绿色代表，水体可以用蓝色表示。
图例的设计要简明扼要，清晰地展示出地图中各个要素的含义。
图例的设计可以根据个人的习惯和需要进行调整，但一般要以清晰易懂为原则。
地形图绘制需要综合运用数学、物理和计算机等多个学科的知识。
计算机在地形图绘制中起着至关重要的作用。
计算机软件如AutoCAD、ArcGIS等常用于地形图的绘制和编辑。
