第三章 地形图的绘制.

地形图测绘按一定法则，有选择地在平面上表示地球表面各种自然现象和社会现象的图，通称地图。

按内容，地图可分为普通地图及专题地图。

地形图是按一定的比例尺，用规定的符号表示地物、地貌平面位置和高程的正射投影图。

8．1 地物地貌的表示方法8．1．1地形图的比例尺地形图上任意一线段的长度与地面上相应线段的实际水平长度之比，称为地形图的比例尺。

一、比例尺的种类1．数字比例尺数字比例尺一般用分子为1的分数形式表示。

设图上某一直线的长度为d，地面上相应线段的水平长度为D，则图的比例尺为式中M为比例尺分母。

当图上1cm代表地面上水平长度10m(即1000cm)时尺就是。

通常称1：1000000、1：500000、1：200000为小比例尺地形图；1：100000、1：50000和1：25000为中比例尺地形图；1：10000、1：5000、1：2000、1：1000和1：500为大比例尺地形图。

建筑类各专业通常使用大比例尺地形图。

按照地形图图式规定，比例尺书写在图幅下方正中处，2．图示比例尺为了用图方便，以及减弱由于图纸伸缩而引起的误差，在绘制地形图时，常在图上绘制图示比例尺。

1: 1000的图示比例尺，绘制时先在图上绘两条平行线，再把它分成若干相等的线段，称为比例尺的基本单位，—般为2cm；将左端的一段基本单位又分成十等分，每等分的长度相当于实地2m。

而每一基本单位所代表的实地长度为2cm×1000＝20m。

二、比例尺的精度一般认为，人的肉眼能分辨的图上最小距离是0.1mm，因此通常把图上0.1mm所表示的实地水平长度，称为比例尺的精度。

根据比例尺的精度，可以确定在测图时量距应准确到什么程度，另外，当设计规定需在图上能量出的实地最短长度时，根据比例尺的精度，可以确定测图比例尺。

8．1．2地物符号地形是地物和地貌的总称。

地物是地面上天然或人工形成的物体，如湖泊、河流、房屋、道路等。

地物符号有下列几种。

一、比例符号有些地物的轮廓较大，如房屋、稻田和湖泊等，它们的形状和大小可以按测图比例尺缩小，并用规定的符号绘在图纸上，这种符号称为比例符号。

如何进行地形图的绘制与制作地形图是一种用来展示地球表面地形特点和地貌的图表，对于地理、环境、土地利用等领域的研究具有重要意义。

本文将探讨如何进行地形图的绘制与制作，从数据获取、图形处理到图例设计等方面进行阐述，希望能对相关领域的研究人员和爱好者有所帮助。

一、数据获取与处理进行地形图的绘制首先需要获得高质量的地形数据。

目前，获取地形数据的方法主要有三种：测绘、摄影测量和遥感。

其中，遥感技术是最常用、最有效的方法之一。

通过卫星和航空器获取的遥感图像能够提供较为准确的地形信息，而且可以实现大范围的数据获取。

在获取到地形数据后，需要对数据进行处理，以得到更直观、更易于理解的表达形式。

地形数据处理主要包括数据编辑、拟合等过程。

数据编辑可以筛选出关键信息，去除冗余数据，使地形图更加简洁明了。

而数据拟合则是通过数学模型对地形数据进行平滑处理，使得图像过渡自然，不出现突变或断裂现象。

二、绘制与制作绘制地形图需要借助绘图软件或地图制作软件，如AutoCAD、ArcGIS、QGIS 等。

这些软件提供了绘制基本图形、添加文字标注和图例等功能，能够满足地形图绘制的需求。

在绘制地形图时，需要注意以下几点：1. 选择合适的比例尺：根据研究或表达的需求，在绘制地形图时应选择合适的比例尺，以确保图像的清晰度和可读性。

2. 使用适当的颜色和图案：地形图的表达形式主要通过颜色和图案来体现，应根据地势高低和地貌特征选择合适的颜色渐变和图案填充，以凸显地形特点。

3. 添加标注和图例：地形图中的标注和图例是帮助读者理解图像内容的重要部分，需要清晰、简洁地标注地名、海拔高度等信息，并提供相应的图例解释。

4. 注重细节表达：地形图的绘制不仅仅是简单的形状和颜色填充，还需要注意细节表达，如河流的流向、山脉的起伏等，这些细节可以通过阴影效果、立体渲染等技术手段来表现。

三、地形图的应用与价值地形图在地理学、地质学、资源环境评价等领域有着广泛的应用价值。

如何进行地形图和等高线的绘制地形图和等高线是地理学中非常重要的工具，能够直观地显示出地球表面的地理特征和地势变化。

绘制地形图和等高线可以帮助人们理解和分析地形，为地质勘探、建筑设计、区域规划等工作提供有力支持。

下面将介绍一些关于地形图和等高线绘制的基本方法和要点。

地形图是以等高线为主要表现手段的地理图，能够用线条和色彩来表示地面高度和特征。

绘制地形图的第一步是收集地形数据。

可以从航空遥感、卫星影像、地面测量等多种途径获取地形数据。

其中，航空遥感和卫星影像是常用的获取大范围地形数据的方法，而地面测量则适合小范围和高精度的地形数据获取。

在收集地形数据时，需要注意数据的来源和准确性，以保证绘制出的地形图具有科学可信的基础。

收集到地形数据后，下一步是进行数据处理和分析。

首先要进行地形数据的编辑和筛选，去除异常和错误数据，保留有效和可靠的地形数据。

然后，需要对地形数据进行处理和分析，以便产生可用于绘制地形图的数据。

数据处理和分析的方法可以包括等高线提取、地形参数计算、地势分级等。

等高线提取是指根据一定的算法和阈值将地形数据中的等高线特征提取出来，形成等高线数据。

地形参数计算是指通过对地形数据进行统计和计算，得到地形特征的定量指标，如平均高程、坡度、坡向等。

地势分级是将地形根据一定的标准划分为不同的等级或区域，以便更好地理解和描述地形特征。

有了经过处理和分析的地形数据后，就可以开始进行地形图的绘制了。

绘制地形图的主要方法是等高线绘制和着色绘制。

等高线绘制是地形图的核心，通过连接等高线点，形成密集或稀疏的等高线线条，反映出地面高程变化的规律和特征。

在等高线绘制中，要注意等高线的间距和间隔，以及等高线的分级和标注。

等高线的间距和间隔决定了等高线的稀疏程度和分布密度，一般情况下，地形陡峭的区域等高线的间距和间隔可以适当缩小，以便更好地显示地形变化。

等高线的分级和标注主要是为了方便地理解和测量地形，可以根据地形的变化特点和要求，划分适当的等高线等级和标注形式。

地形图绘制的基本步骤与方法地形图是一种以等高线和其他图形符号来表示地表地貌特征的地理信息图。

绘制一张准确的地形图是研究地形和地貌的重要工具。

本文将介绍地形图绘制的基本步骤与方法，以帮助读者更好地了解和掌握这个过程。

一、准备工作绘制地形图之前，需要收集一些必要的数据和素材，包括地理图表、地形测量数据、卫星图像等。

这些数据将为绘制地形图提供重要的参考和基础。

此外，还需要准备好适合的绘图工具，如绘图仪器、绘图纸和涂色工具等。

二、确定图幅在绘制地形图之前，需要确定图幅的大小和范围。

图幅的大小可以根据实际需要来确定，一般来说，可以选择适中的大小，以方便后续的绘制和观察。

图幅的范围则需要根据具体的研究区域来确定，一般来说，可以选择包含所研究区域全部或者部分的范围。

三、绘制地块轮廓首先，在绘图纸上绘制出图幅的边界，并确定地块的位置和大小。

然后，利用等高线和其他图形符号，将地块的轮廓绘制出来。

这需要根据实际的地形测量数据进行绘制，以保证地块轮廓的准确性和真实性。

在绘制地块轮廓时，可以采用分层绘制的方法，先绘制主要轮廓，再逐步绘制次要轮廓，以增加图形的层次感和立体感。

四、绘制等高线绘制等高线是绘制地形图的核心步骤之一。

等高线是表示地形起伏的重要手段，它反映了地表的高度和等高差。

在绘制等高线之前，需要根据地形测量数据来确定等高线的间距和线性。

一般来说，等高线的间距可以根据地形起伏的大小来确定，需要注意的是，等高线的间距越小，地形的细节描述越丰富，但同时也增加了绘制的难度和工作量。

在绘制等高线时，可以采用逐层绘制的方法，先绘制主要等高线，再逐步绘制次要等高线，以增加地形的层次感和立体感。

五、添加地貌特征在绘制地形图的过程中，可以根据实际情况和需要，添加一些地貌特征的符号和标记。

地貌特征包括山脉、河流、湖泊、丘陵、平原等，它们反映了地表的形态和特点。

在添加地貌特征时，需要根据具体情况选择适当的符号和颜色，以突出地貌的特征和差异。

如何进行地形图制作与绘制地形图是以地形地貌为主题的制图方式，通过一系列地理数据和测量技术，将地球的地形情况以直观的形式展现出来。

它不仅在地理学中有重要的应用，还在军事、城市规划、灾害管理等领域起到了关键的作用。

本文将介绍地形图的制作与绘制过程，并探讨其中的关键要素和技巧。

一、地形数据获取地形图的制作首先需要获取地形数据。

现代技术提供了多种获取地形数据的方法，包括卫星影像、遥感技术、激光雷达测量等。

卫星影像是最常用的数据来源之一，它可以提供全球范围内的高分辨率地形图。

遥感技术通过在飞机或无人机上搭载相机等设备进行图像采集，可以获取更加精细的地形图。

激光雷达测量是一种精确测量地表高程的方法，可以提供非常精确的地形数据。

二、地形数据处理与分析获得地形数据后，需要对其进行处理和分析。

数据处理包括数据的预处理、筛选、去噪等操作，以提高数据的质量和准确性。

数据分析则是根据需要对地形数据进行分类、分层、统计等操作，以提取出有用的信息。

可以利用GIS软件进行数据处理和分析，这些软件提供了丰富的功能和工具，可以对地形数据进行可视化、分析和编辑。

三、地形图的绘制地形图的绘制是将处理和分析后的地形数据以图像的形式展现出来。

绘制过程需要注意以下几个关键要素。

1. 色彩选择：色彩在地形图中起到了关键的作用，它可以传达地形特征和地貌信息。

选择自然、逼真的色彩可以提高地形图的可读性和真实感。

通常，选择大地色或地形等相关颜色可以更好地反映地形特征。

2. 符号标注：地形图中的符号标注是为了突出地貌特征而设计的。

符号的形状、大小和颜色都要根据地形特征和比例尺进行设计，以便读者能够快速理解和识别。

3. 线条绘制：地形图中的线条主要用于表示地面的轮廓、河流、道路等要素。

线条的粗细、颜色和虚实可以根据需要进行调整，以突出主要特征。

4. 图例制作：图例是地形图中很重要的元素之一，它提供了对地形图符号和颜色的解释。

图例应清晰明了，简洁易懂，方便读者理解地形图中的符号和代表的含义。

地形图绘制技巧与标注规范地形图是一种用图形符号和文字等表示地球表面上自然地理和人文地理现象的图件，它是地理学的重要工具之一。

而地形图的绘制技巧与标注规范对于地图的准确性和可读性起着至关重要的作用。

在这篇文章中，我们将探讨地形图绘制的一些基本技巧和标注规范。

一、地形图绘制技巧1. 选择合适的比例尺：地图的比例尺表示地图上图像与实物之间的比例关系。

在地形图绘制中，选择适当的比例尺可以保证地图的细节和整体呈现的准确性。

一般来说，较大比例尺适合用于小范围地图，较小比例尺适合用于大范围地图。

2. 精确测量地形数据：地形图的准确性依赖于对地形数据的准确测量。

测量地形数据包括高度、坡度、地貌特征等。

通过使用现代测量仪器和技术，如全球卫星定位系统（GPS）和卫星遥感，可以获得更准确的地形数据。

3. 使用适当的符号和图例：地形图使用一系列图形符号表示地理现象和特征。

为了确保地图的可读性，应选择简明、准确的图形符号。

图例是地形图上的说明性说明，其目的是帮助读者理解地图符号的意义。

图例应该简洁明了，包含关键信息。

4. 选择合适的颜色和阴影效果：地形图使用颜色和阴影效果来表示地势高低和地貌特征。

选择适当的颜色搭配可以使地图更具吸引力和易读性。

阴影效果可以增强地形的立体感，但应注意不要产生视觉混淆。

二、地形图标注规范1. 文字标注的位置与方向：在地形图上标注地名、河流名、山峰名等地理要素时，应选择合适的位置和方向。

地名标注应与相应的地理要素位置相对应，并避免与其他标注发生重叠。

标注文字的方向应与地理要素的方向保持一致。

2. 标注的字体大小和字体类型：地形图上标注文字应具有良好的可读性。

字体大小要适中，以保证在不影响地图视觉效果的同时，读者能够清晰地看到文字。

字体类型应选择简洁明了的字体，避免过于花俏或艰难辨认的字体。

3. 标注的颜色和线宽：标注文字的颜色和线宽应与地图的背景相互衬托，并具备足够的对比度以方便读者区分。

一般来说，可选择黑色或深色的文字，较粗的线宽，以增强可读性。

"四川省射洪县高三地理二轮复习第第三章地形图地形图是着重表示地形起伏变化的普通地图，通常地貌用等高线表示，地物用图例符号加注记表示。

常见的地形图有等高线地形图、地形剖面图和分层设色地形图，本专题主要介绍前两种地形图。

一、等高线地形图的判读（1）掌握等高线图的基本特性①数量上的特性：看等高线的数值，读出任一点的海拔高度；比较两点的海拔高度可换算温差；以两地的水平距离测算地面实际距离；根据两地的海拔高度可计算出相对高度。

如陡崖的相对高度计算公式为：（-1）d≤△H＜1d，式中为陡崖处汇集的等压线的条数，d为图中的等高距。

②形态上的特性：地表呈现各种各样的形态，每一种地貌形态都有一定的外部特征，在等高线图上会以不同的形态表示出来。

看等高线的疏密，可知道坡度的陡缓；看等高线的形状，可确定地貌类型。

（2）掌握等高线的基本知识，这是识别等高线图的关键①同线等高：同一条等高线上的各点等高，并以海平面作为零米。

相邻的两条等高线间的高差相同。

②全图的等高距一致：等高距即指两条相邻等高线之间的高度差。

例如三条等高线的海拔为500米、600米、700米，则等高距为100米。

③等高线是封闭的曲线：无论等高线怎样迂回曲折，终必环绕成圈，但在一幅图上不一定全部闭合。

④两条等高线不能相交：因为一般情况下，同一地点不会有两个高度。

但在垂直壁立的峭壁悬崖，等高线可以重合。

⑤等高线疏密反映坡度缓陡：等高线稀疏的地方表示缓坡，密集的地方表示陡坡，间隔相同的地方表示均匀坡。

有时候图上看不出密集与稀疏时，可根据“坡度=垂直相对高度/水平距离”来决定。

⑥等高线与山脊线或山谷线垂直相交：等高线穿过山脊线时，山脊线两侧的等高线略呈平行状。

等高线穿过河谷山谷线或集水线时，向上游弯曲，成反V字形。

⑦两对等高线凸侧互相对称时，为山岳的鞍部，也叫山的垭口。

⑧示坡线表示降坡方向：示坡线是与等高线垂直相交的短线，总是指向海拔较低的方向，有时也叫做降坡线。

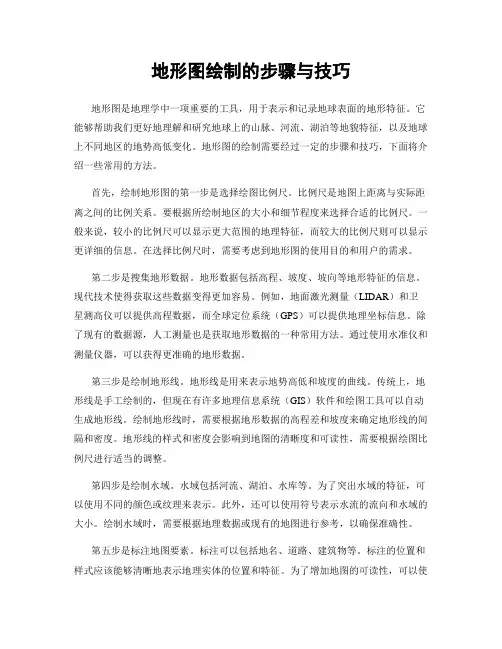

地形图绘制的步骤与技巧地形图是地理学中一项重要的工具，用于表示和记录地球表面的地形特征。

它能够帮助我们更好地理解和研究地球上的山脉、河流、湖泊等地貌特征，以及地球上不同地区的地势高低变化。

地形图的绘制需要经过一定的步骤和技巧，下面将介绍一些常用的方法。

首先，绘制地形图的第一步是选择绘图比例尺。

比例尺是地图上距离与实际距离之间的比例关系。

要根据所绘制地区的大小和细节程度来选择合适的比例尺。

一般来说，较小的比例尺可以显示更大范围的地理特征，而较大的比例尺则可以显示更详细的信息。

在选择比例尺时，需要考虑到地形图的使用目的和用户的需求。

第二步是搜集地形数据。

地形数据包括高程、坡度、坡向等地形特征的信息。

现代技术使得获取这些数据变得更加容易。

例如，地面激光测量（LIDAR）和卫星测高仪可以提供高程数据，而全球定位系统（GPS）可以提供地理坐标信息。

除了现有的数据源，人工测量也是获取地形数据的一种常用方法。

通过使用水准仪和测量仪器，可以获得更准确的地形数据。

第三步是绘制地形线。

地形线是用来表示地势高低和坡度的曲线。

传统上，地形线是手工绘制的，但现在有许多地理信息系统（GIS）软件和绘图工具可以自动生成地形线。

绘制地形线时，需要根据地形数据的高程差和坡度来确定地形线的间隔和密度。

地形线的样式和密度会影响到地图的清晰度和可读性，需要根据绘图比例尺进行适当的调整。

第四步是绘制水域。

水域包括河流、湖泊、水库等。

为了突出水域的特征，可以使用不同的颜色或纹理来表示。

此外，还可以使用符号表示水流的流向和水域的大小。

绘制水域时，需要根据地理数据或现有的地图进行参考，以确保准确性。

第五步是标注地图要素。

标注可以包括地名、道路、建筑物等。

标注的位置和样式应该能够清晰地表示地理实体的位置和特征。

为了增加地图的可读性，可以使用不同的字体、大小和颜色进行标注。

同时，还可以添加图例或符号说明，以帮助用户更好地理解地图上的信息。

最后一步是添加其他地貌特征。
