焊线工艺对LED封装光源性能的影响及分析

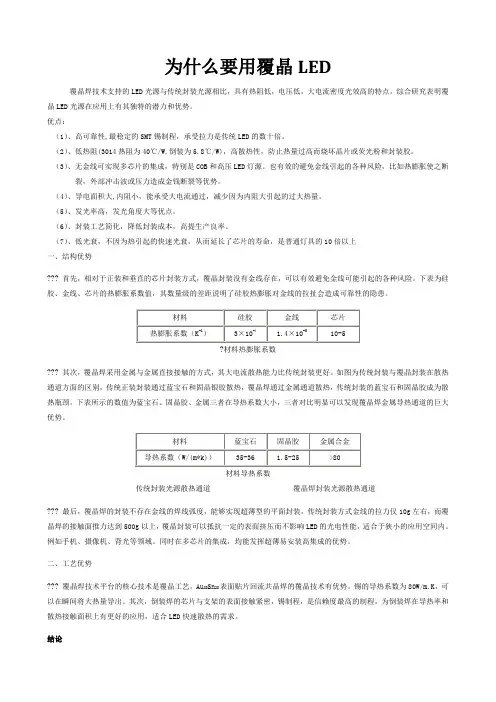

为什么要用覆晶LED覆晶焊技术支持的LED光源与传统封装光源相比，具有热阻低，电压低，大电流密度光效高的特点，综合研究表明覆晶LED光源在应用上有其独特的潜力和优势。

优点：（1）、高可靠性,最稳定的SMT锡制程，承受拉力是传统LED的数十倍。

（2）、低热阻(3014热阻为40℃/W,倒装为5.8℃/W)，高散热性，防止热量过高而烧坏晶片或荧光粉和封装胶。

（3）、无金线可实现多芯片的集成，特别是COB和高压LED灯源。

也有效的避免金线引起的各种风险，比如热膨胀使之断裂，外部冲击波或压力造成金钱断裂等优势。

（4）、导电面积大,内阻小，能承受大电流通过，减少因为内阻大引起的过大热量。

（5）、发光率高，发光角度大等优点。

（6）、封装工艺简化，降低封装成本，高提生产良率。

（7）、低光衰，不因为热引起的快速光衰，从而延长了芯片的寿命，是普通灯具的10倍以上一、结构优势??? 首先，相对于正装和垂直的芯片封装方式，覆晶封装没有金线存在，可以有效避免金线可能引起的各种风险。

下表为硅胶、金线、芯片的热膨胀系数值，其数量级的差距说明了硅胶热膨胀对金线的拉扯会造成可靠性的隐患。

?材料热膨胀系数??? 其次，覆晶焊采用金属与金属直接接触的方式，其大电流散热能力比传统封装更好。

如图为传统封装与覆晶封装在散热通道方面的区别，传统正装封装通过蓝宝石和固晶银胶散热，覆晶焊通过金属通道散热，传统封装的蓝宝石和固晶胶成为散热瓶颈。

下表所示的数值为蓝宝石、固晶胶、金属三者在导热系数大小，三者对比明显可以发现覆晶焊金属导热通道的巨大优势。

材料导热系数传统封装光源散热通道覆晶焊封装光源散热通道??? 最后，覆晶焊的封装不存在金线的焊线弧度，能够实现超薄型的平面封装。

传统封装方式金线的拉力仅10g左右，而覆晶焊的接触面推力达到500g以上，覆晶封装可以抵抗一定的表面挤压而不影响LED的光电性能，适合于狭小的应用空间内。

例如手机、摄像机、背光等领域。

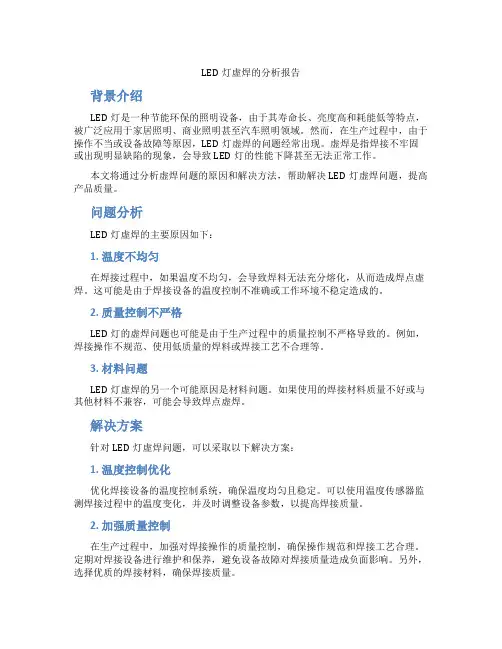

LED灯虚焊的分析报告背景介绍LED灯是一种节能环保的照明设备，由于其寿命长、亮度高和耗能低等特点，被广泛应用于家居照明、商业照明甚至汽车照明领域。

然而，在生产过程中，由于操作不当或设备故障等原因，LED灯虚焊的问题经常出现。

虚焊是指焊接不牢固或出现明显缺陷的现象，会导致LED灯的性能下降甚至无法正常工作。

本文将通过分析虚焊问题的原因和解决方法，帮助解决LED灯虚焊问题，提高产品质量。

问题分析LED灯虚焊的主要原因如下：1. 温度不均匀在焊接过程中，如果温度不均匀，会导致焊料无法充分熔化，从而造成焊点虚焊。

这可能是由于焊接设备的温度控制不准确或工作环境不稳定造成的。

2. 质量控制不严格LED灯的虚焊问题也可能是由于生产过程中的质量控制不严格导致的。

例如，焊接操作不规范、使用低质量的焊料或焊接工艺不合理等。

3. 材料问题LED灯虚焊的另一个可能原因是材料问题。

如果使用的焊接材料质量不好或与其他材料不兼容，可能会导致焊点虚焊。

解决方案针对LED灯虚焊问题，可以采取以下解决方案：1. 温度控制优化优化焊接设备的温度控制系统，确保温度均匀且稳定。

可以使用温度传感器监测焊接过程中的温度变化，并及时调整设备参数，以提高焊接质量。

2. 加强质量控制在生产过程中，加强对焊接操作的质量控制，确保操作规范和焊接工艺合理。

定期对焊接设备进行维护和保养，避免设备故障对焊接质量造成负面影响。

另外，选择优质的焊接材料，确保焊接质量。

3. 定期检查定期对LED灯进行检查，特别是焊点部分。

及时发现虚焊问题，并采取修复措施，以避免出现性能下降或无法工作的情况。

结论LED灯虚焊是一个常见的问题，可能由温度不均匀、质量控制不严格或材料问题等原因导致。

为了解决虚焊问题，可以优化温度控制、加强质量控制和定期检查LED灯。

这些措施将有助于提高产品质量，确保LED灯能够正常工作并具有较长的寿命。

注意：本文仅为分析虚焊问题及解决方法的报告，不涉及任何与Ai人工智能相关的内容。

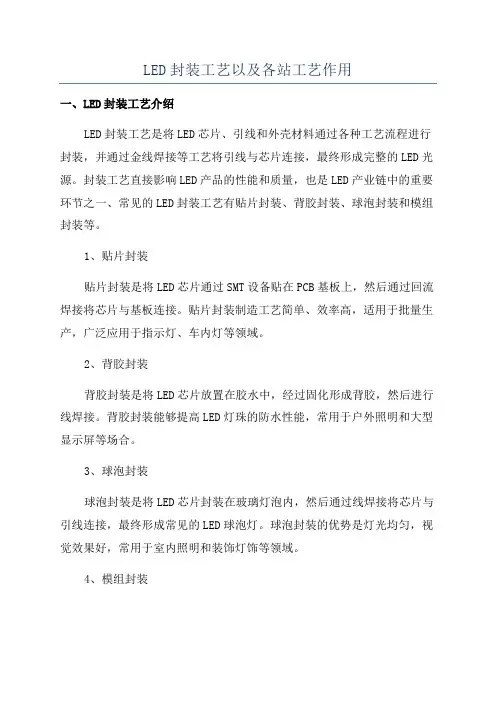

LED封装工艺以及各站工艺作用一、LED封装工艺介绍LED封装工艺是将LED芯片、引线和外壳材料通过各种工艺流程进行封装，并通过金线焊接等工艺将引线与芯片连接，最终形成完整的LED光源。

封装工艺直接影响LED产品的性能和质量，也是LED产业链中的重要环节之一、常见的LED封装工艺有贴片封装、背胶封装、球泡封装和模组封装等。

1、贴片封装贴片封装是将LED芯片通过SMT设备贴在PCB基板上，然后通过回流焊接将芯片与基板连接。

贴片封装制造工艺简单、效率高，适用于批量生产，广泛应用于指示灯、车内灯等领域。

2、背胶封装背胶封装是将LED芯片放置在胶水中，经过固化形成背胶，然后进行线焊接。

背胶封装能够提高LED灯珠的防水性能，常用于户外照明和大型显示屏等场合。

3、球泡封装球泡封装是将LED芯片封装在玻璃灯泡内，然后通过线焊接将芯片与引线连接，最终形成常见的LED球泡灯。

球泡封装的优势是灯光均匀，视觉效果好，常用于室内照明和装饰灯饰等领域。

4、模组封装模组封装是将多个LED芯片进行封装，放置在PCB基板上，并通过线焊接连接。

模组封装常用于室外照明和广告显示屏等场合，具有防水、抗风化和可拆卸性能。

1、芯片测试芯片测试是封装过程中的重要环节，用于检测芯片的电性能、光效和色温等参数，对于提高产品质量和减少不良品率非常重要。

2、引线焊接引线焊接是将芯片与引线连接的关键工艺，通过高温焊接将引线与芯片焊在一起，保证电流通畅，引线与芯片之间的连接牢固。

3、背胶固化背胶固化是将涂有背胶的LED灯珠放置在特定的固化机器中进行固化，固化后的胶水能够有效保护芯片和引线，提高产品的防水性能。

4、外形整形外形整形是通过机器对封装好的LED灯珠进行整形，使得LED灯珠的外形更加美观，并符合产品设计要求。

5、测试分类测试分类是利用测试设备对封装好的LED灯珠进行光电参数测试，包括颜色、亮度、色温等参数，合格产品通过测试后可以进入后续的灯具组装环节。

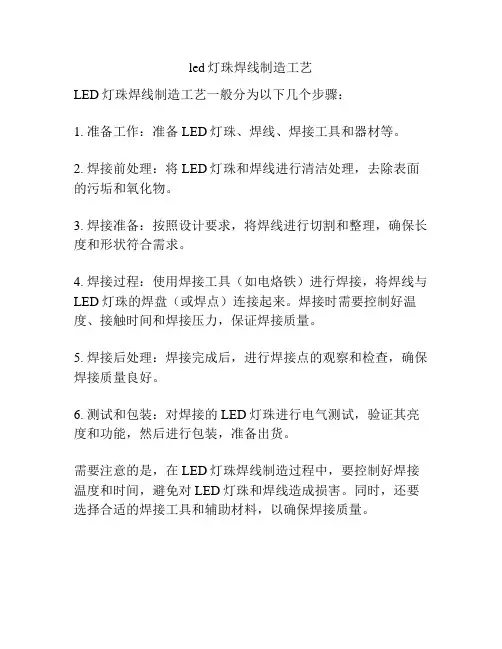

led灯珠焊线制造工艺
LED灯珠焊线制造工艺一般分为以下几个步骤：
1. 准备工作：准备LED灯珠、焊线、焊接工具和器材等。

2. 焊接前处理：将LED灯珠和焊线进行清洁处理，去除表面的污垢和氧化物。

3. 焊接准备：按照设计要求，将焊线进行切割和整理，确保长度和形状符合需求。

4. 焊接过程：使用焊接工具（如电烙铁）进行焊接，将焊线与LED灯珠的焊盘（或焊点）连接起来。

焊接时需要控制好温度、接触时间和焊接压力，保证焊接质量。

5. 焊接后处理：焊接完成后，进行焊接点的观察和检查，确保焊接质量良好。

6. 测试和包装：对焊接的LED灯珠进行电气测试，验证其亮度和功能，然后进行包装，准备出货。

需要注意的是，在LED灯珠焊线制造过程中，要控制好焊接温度和时间，避免对LED灯珠和焊线造成损害。

同时，还要选择合适的焊接工具和辅助材料，以确保焊接质量。

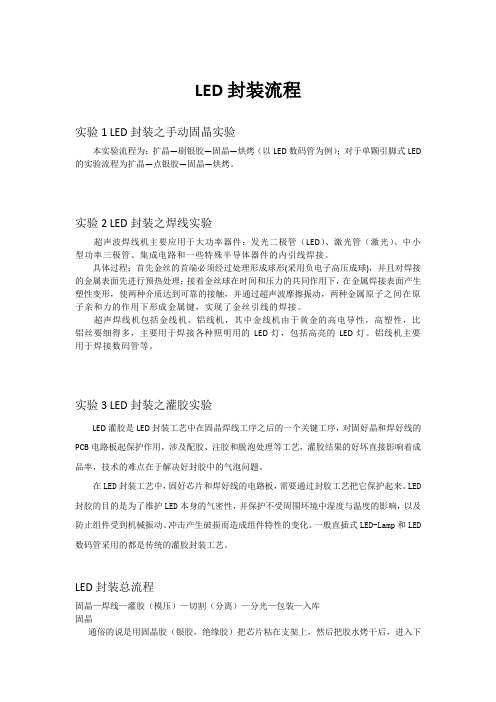

LED封装流程实验1 LED封装之手动固晶实验本实验流程为：扩晶—刷银胶—固晶—烘烤（以LED数码管为例）；对于单颗引脚式LED 的实验流程为扩晶—点银胶—固晶—烘烤。

实验2 LED封装之焊线实验超声波焊线机主要应用于大功率器件：发光二极管（LED）、激光管（激光）、中小型功率三极管、集成电路和一些特殊半导体器件的内引线焊接。

具体过程：首先金丝的首端必须经过处理形成球形(采用负电子高压成球)，并且对焊接的金属表面先进行预热处理；接着金丝球在时间和压力的共同作用下，在金属焊接表面产生塑性变形，使两种介质达到可靠的接触，并通过超声波摩擦振动，两种金属原子之间在原子亲和力的作用下形成金属键，实现了金丝引线的焊接。

超声焊线机包括金线机、铝线机，其中金线机由于黄金的高电导性，高塑性，比铝丝要细得多，主要用于焊接各种照明用的LED灯，包括高亮的LED灯。

铝线机主要用于焊接数码管等。

实验3 LED封装之灌胶实验LED灌胶是LED封装工艺中在固晶焊线工序之后的一个关键工序，对固好晶和焊好线的PCB电路板起保护作用，涉及配胶、注胶和脱泡处理等工艺，灌胶结果的好坏直接影响着成品率，技术的难点在于解决好封胶中的气泡问题。

在LED封装工艺中，固好芯片和焊好线的电路板，需要通过封胶工艺把它保护起来。

LED 封胶的目的是为了维护LED本身的气密性，并保护不受周围环境中湿度与温度的影响，以及防止组件受到机械振动、冲击产生破损而造成组件特性的变化。

一般直插式LED-Lamp和LED 数码管采用的都是传统的灌胶封装工艺。

LED封装总流程固晶—焊线—灌胶（模压）—切割（分离）—分光—包装—入库固晶通俗的说是用固晶胶（银胶，绝缘胶）把芯片粘在支架上，然后把胶水烤干后，进入下工序。

焊线是用金线把芯片上的正负极与支架连接起来灌胶又叫点胶，是用胶水（环氧胶、硅胶）点进杯口，然后烘烤。

（模压）主要是针对PCB板材，切割（分离）是把材料分成一颗一颗的分光根据客户需要，分出客户所要的色温包装分卷带包装，和散装（包装钱材料除湿）入库贴上相应的标签，流入仓库【思考问题】1. 固晶应该注意什么？(1)将涂好银胶扩晶好的芯片膜放在固晶的框架上，并用手将其按到底且保持水平。

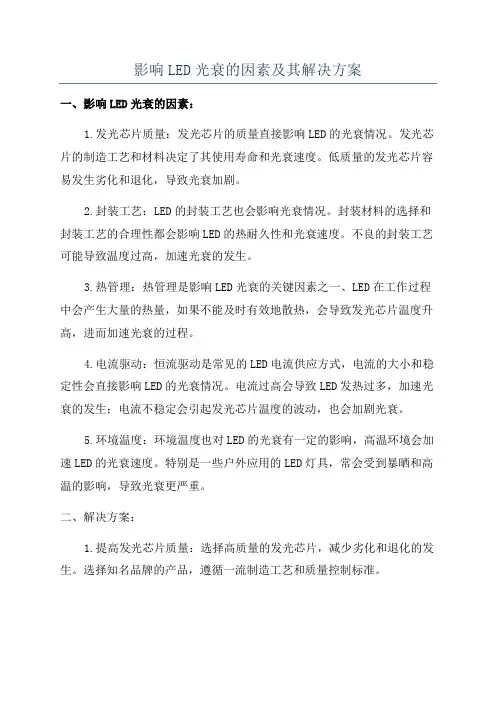

影响LED光衰的因素及其解决方案一、影响LED光衰的因素：1.发光芯片质量：发光芯片的质量直接影响LED的光衰情况。

发光芯片的制造工艺和材料决定了其使用寿命和光衰速度。

低质量的发光芯片容易发生劣化和退化，导致光衰加剧。

2.封装工艺：LED的封装工艺也会影响光衰情况。

封装材料的选择和封装工艺的合理性都会影响LED的热耐久性和光衰速度。

不良的封装工艺可能导致温度过高，加速光衰的发生。

3.热管理：热管理是影响LED光衰的关键因素之一、LED在工作过程中会产生大量的热量，如果不能及时有效地散热，会导致发光芯片温度升高，进而加速光衰的过程。

4.电流驱动：恒流驱动是常见的LED电流供应方式，电流的大小和稳定性会直接影响LED的光衰情况。

电流过高会导致LED发热过多，加速光衰的发生；电流不稳定会引起发光芯片温度的波动，也会加剧光衰。

5.环境温度：环境温度也对LED的光衰有一定的影响，高温环境会加速LED的光衰速度。

特别是一些户外应用的LED灯具，常会受到暴晒和高温的影响，导致光衰更严重。

二、解决方案：1.提高发光芯片质量：选择高质量的发光芯片，减少劣化和退化的发生。

选择知名品牌的产品，遵循一流制造工艺和质量控制标准。

2.优化封装工艺：对封装材料进行优化选择，确保其优良的热传导性能，提高LED的热耐久性和光衰稳定性。

采用适当的工艺手段，确保封装过程中的温度和湿度控制。

3.加强热管理：设计合理的散热结构，提高LED灯具的散热性能。

可采用铝制导热片、风扇、散热器等散热手段，确保发光芯片在工作温度范围内。

此外，还可以考虑设计散热空间，增加散热面积。

4.优化电流驱动：采用质量稳定的电源供应，确保LED的供电电流稳定。

可以采用恒流源或采用当前先进的电流调节技术，控制供电电流，减少电流的波动。

5.控制环境温度：对于户外LED灯具，可以考虑在设计中设置散热装置，减少热量积累。

并对于特别高温环境，可以加装防水、防尘等外壳保护。

死灯，不亮属于灾难性失效.下面列举常见的失效案例及预防措施供大家参考
1）LED散热不佳，固晶胶老化，层脱，芯片脱落
预防措施：做好LED散热工作，保证LED的散热通道顺畅（焊接时防止LED 悬浮，倾斜）
2）过电流过电压冲击，驱动，芯片烧毁（开路或短路）
预防措施：做好EOS防护，防止过电流过电压冲击或者长时间驱动LED。

3）过电流冲击，金线烧断4）使用过程中，未做好ESD防静电防护，导致LED PN结被击穿。

预防措施：防止过电流过电压冲击LED。

4）使用过程未做好防静电防护，导致LED PN结被击穿。

预防措施：做好ESD防护工作
5）焊接温度过高，胶体膨胀剧烈扯断金线或者外力冲击碰撞封装胶体，扯断金
线。

预防措施：按照推荐的焊接条件焊接使用，装配过程中注意保护封装结构部分不受损坏。

6）LED受潮未除湿，回流焊过程中胶裂，金线断。

预防措施：按照条件除湿，可利用防潮箱或者烘箱进行干燥除湿。

应按照推荐的回流参
数过回流焊。

7)回流焊温度曲线设置不合理，造成回流过程胶体剧烈膨胀导致金线断。

预防措施：按照推荐的回流参数过回流焊。

8）齐纳被击穿，装配时LED正负极被短接或者PCB板短路，LED被击穿。

预防措施：做好ESD防静电保护工作，避免正负极短路，PCB要做仔细排查。

led封装实验报告LED封装实验报告引言：近年来，随着科技的飞速发展，LED（Light Emitting Diode）作为一种新型的照明装置，逐渐在各个领域得到广泛应用。

本实验旨在通过对LED封装过程的研究与实践，探究其原理和技术，并对其性能进行评估。

一、实验目的本实验的主要目的是研究LED封装过程中的关键技术和参数，探究其对LED性能的影响，并通过实验数据分析和对比，评估不同封装工艺对LED性能的影响。

二、实验原理LED封装是将LED芯片与外部环境隔离，并提供电气连接和机械保护的过程。

封装过程中的关键技术包括芯片粘合、导线焊接、封装胶固化等。

不同的封装工艺和材料选择会对LED的光电性能产生重要影响。

三、实验步骤1. 芯片粘合：将LED芯片粘贴在导电胶水上，确保芯片与基板之间的良好接触。

2. 导线焊接：将导线焊接到芯片的金属引脚上，以实现电气连接。

3. 封装胶固化：使用特定的封装胶固化装置，对封装胶进行固化，以提供机械保护和光学性能。

四、实验结果与分析通过实验数据的记录和分析，我们可以得出以下结论：1. 不同的芯片粘合技术会对LED的热导性能产生影响，影响LED的散热效果。

2. 导线焊接的质量直接影响LED的电气连接性能，焊接不良会导致电流传输不畅，影响LED的亮度和稳定性。

3. 封装胶的固化时间和温度对LED的机械保护和光学性能有重要影响，过长或过短的固化时间都会影响LED的稳定性和寿命。

五、实验总结通过本次实验，我们深入了解了LED封装的原理和技术，了解了不同封装工艺对LED性能的影响。

同时，我们也认识到在实际应用中，除了封装过程本身，LED的性能还受到其他因素的影响，如芯片质量、散热设计等。

因此，在实际应用中，需要综合考虑多个因素，以实现最佳的LED性能。

六、展望随着科技的不断进步，LED封装技术也将不断创新和完善。

未来，我们可以进一步研究和探索LED封装过程中的新材料、新工艺和新技术，以提高LED的光电性能和应用范围。

LED灯带失效分析及质量改进建议摘要：本文对某照明企业两种型号完好的LED柔性灯带产品（型号A使用3528 LED封装，型号B使用5050 LED封装）进行机械应力、电学应力和热学应力试验，并根据试验结果对LED灯带的失效现象进行分析。

本文同时总结已失效灯带的可见性损坏情况，并放大扫描正常灯珠和失效灯珠，从微观角度分析失效原因。

通过各种失效分析，给出LED柔性灯带产品的质量改进建议。

关键词：失效；试验；质量前言：LED柔性灯带广泛应用于装饰照明领域，光线柔和又具有观赏性，是直接照明的补充。

其驱动一般是简单的桥堆整流，且实际使用中经常被弯曲成任意形状，所以经常出现部分或整体失效。

1.物理试验分析1.1机械应力试验1.1.1扫频振动测试中将两种型号的LED灯带，每型号一捆50m，放置于振动台上，如图1所示。

型号A为暖色灯带，包装于包装盒内，置于下部，型号B置于包装盒上，用夹具夹紧后开展扫频振动测试。

扫频振动模拟LED灯带在使用过程中受到环境的振动影响。

参考GB/T 2423.10-2019标准试验方法，扫频范围（5-55Hz），重力加速度2g，试验时间4h【1】。

图1 图2扫频振动试验后，灯带无可见性损坏，型号B的其中1m不能点亮。

仔细观察，所有封装、电阻、走线和外壳均无异样。

通过挤压不亮那段靠近前一段接线口的地方，灯带偶尔能点亮，无闪烁现象。

结合故障现象，初步判断是振动条件下引起这段灯带的焊接点接触不良，可能存在的触点不良包括封装的管脚焊接点、LED封装内部的封装键合点。

扫描振动测试表明，管脚焊接点或封装内部键合点受扫频振动的影响较大，建议提高焊接工艺和键合工艺。

1.1.2弯曲试验分别取型号A、B灯带样品各2组（5m/组），在220V，50Hz下正常点亮。

弯曲试验用耐弯折摇摆试验机进行（图2），灯带下挂10N的砝码使之保持垂直状态。

试验进行到300次以上时，型号B #1样品灯带随着摇摆出现明暗交替情况; 试验进行到500次以上时, 型号B #2样品出现同样情况。

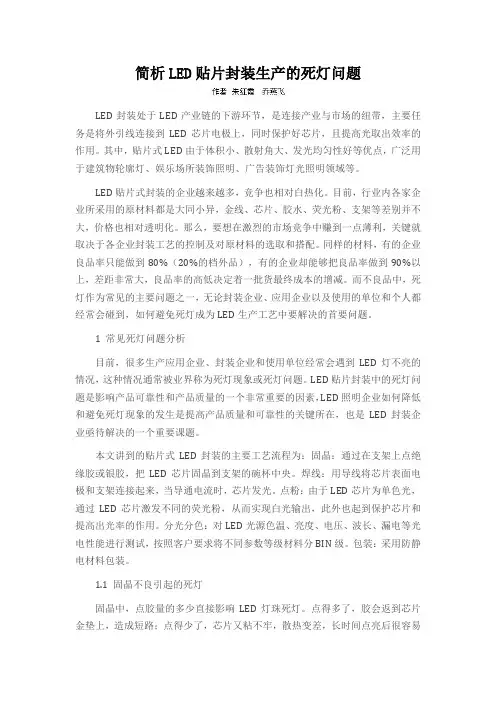

简析LED贴片封装生产的死灯问题LED封装处于LED产业链的下游环节，是连接产业与市场的纽带，主要任务是将外引线连接到LED芯片电极上，同时保护好芯片，且提高光取出效率的作用。

其中，贴片式LED由于体积小、散射角大、发光均匀性好等优点，广泛用于建筑物轮廓灯、娱乐场所装饰照明、广告装饰灯光照明领域等。

LED贴片式封装的企业越来越多，竞争也相对白热化。

目前，行业内各家企业所采用的原材料都是大同小异，金线、芯片、胶水、荧光粉、支架等差别并不大，价格也相对透明化。

那么，要想在激烈的市场竞争中赚到一点薄利，关键就取决于各企业封装工艺的控制及对原材料的选取和搭配。

同样的材料，有的企业良品率只能做到80%（20%的档外品），有的企业却能够把良品率做到90%以上，差距非常大，良品率的高低决定着一批货最终成本的增减。

而不良品中，死灯作为常见的主要问题之一，无论封装企业、应用企业以及使用的单位和个人都经常会碰到，如何避免死灯成为LED生产工艺中要解决的首要问题。

1 常见死灯问题分析目前，很多生产应用企业、封装企业和使用单位经常会遇到LED灯不亮的情况，这种情况通常被业界称为死灯现象或死灯问题。

LED贴片封装中的死灯问题是影响产品可靠性和产品质量的一个非常重要的因素，LED照明企业如何降低和避免死灯现象的发生是提高产品质量和可靠性的关键所在，也是LED封装企业亟待解决的一个重要课题。

本文讲到的贴片式LED封装的主要工艺流程为：固晶：通过在支架上点绝缘胶或银胶，把LED芯片固晶到支架的碗杯中央。

焊线：用导线将芯片表面电极和支架连接起来，当导通电流时，芯片发光。

点粉：由于LED芯片为单色光，通过LED芯片激发不同的荧光粉，从而实现白光输出，此外也起到保护芯片和提高出光率的作用。

分光分色：对LED光源色温、亮度、电压、波长、漏电等光电性能进行测试，按照客户要求将不同参数等级材料分BIN级。

包装：采用防静电材料包装。

1.1 固晶不良引起的死灯固晶中，点胶量的多少直接影响LED灯珠死灯。
