拱桥的受力特征

拱桥的受力特征

拱桥的受力特征
拱桥是建筑工程中常见的一种结构形式，其特点是拱形。

在受力特征方面，拱桥具有以下几个方面：
一、受力分布均匀
拱桥的拱形结构使得桥面承受的荷载能够分散到桥墩和桥拱上，从而使得桥面受力分布均匀。

这种受力方式可以有效地减小桥墩的受力，从而减小桥墩的尺寸和数量，降低建造成本，同时也能够减小桥面的变形，提高桥梁的承重能力。

二、受力方向确定
拱桥的受力方向主要集中在拱脚和拱顶处，这种受力分布方式可以使得拱桥具有较好的稳定性和抗震能力。

受力方向的确定还可以使得拱桥的设计和施工更加简单方便，同时也可以降低桥梁的维护成本。

三、受力压缩特性
拱桥在承受荷载的过程中，主要是通过拱顶和拱脚之间的压缩力来支撑桥面上的荷载。

这种受力方式使得拱桥能够承受较大的荷载，并且具有较好的抗震性能。

另外，在拱桥的建造过程中，也需要考虑到压缩力的作用，以确保拱桥的稳定性和安全性。

四、受力转移特性
拱桥的拱形结构可以使得桥面上的荷载通过拱脚和拱顶的转移作用，从而达到平衡的状态。

这种受力转移特性可以使得拱桥具有较好的承重能力和稳定性，同时也可以减小桥墩的数量和尺寸，降低建造成本。

拱桥的受力特征主要表现为受力分布均匀、受力方向确定、受力压缩特性和受力转移特性等方面。

这些特征使得拱桥具有较好的承重能力、稳定性和抗震能力，同时也能够降低建造成本和维护成本，是一种常见的高效桥梁结构形式。

拱桥复习资料

拱桥复习资料
有无水平推力：有推力拱，无推力拱桥
结构受力图式：简单体系拱桥：上承式，中承式，下承式均为有推力拱
组合体系拱桥：拱肋，系杆，吊杆，行车道板，桥系无推力和有推力
5普通型上承式拱桥
板拱石板拱：错缝，限制砌缝宽度，没五角石
混凝土板拱
助拱上下游拱助最外缘间距不宜小于跨径的1/20保证助拱横面整体稳定
箱形拱1截面挖空率大，节省材料，减轻自重
梁式拱上建筑：简支腹孔、连续腹孔、框架腹孔
腹孔墩：横墙式、排架式
拱上填料厚度不满足要求计冲击力
相对变形较大的位置，设伸缩缝，相对变形小的位置，设变形缝。
拱桥中铰的设置
1.按两铰拱或3铰拱设计的主拱圈
2.按构造要求需要采用两铰拱或3铰拱的腹拱圈
3.需设置铰的矮小腹孔墩，即将铰设在墩上端与顶梁和下端底梁连接处
7.加大拱助宽度
8.柔性吊杆非保向力作用
中承式拱桥横梁
固定横梁普通横梁钢架横梁
9.拱式组合体系桥
将梁和拱两种基本结构组合起来，共同承受荷载，充分发挥梁受弯、拱受压的结构特性及其组合，节省材料。根据拱助和行车道梁的连结方式分为有推力和无推力。
1.简支梁拱组合式梁桥：只用于下承式
根据拱助和系杆（梁）相对刚度大小无推力拱式组合体系分为1。柔性系杆刚性拱2。刚性系杆柔性拱3பைடு நூலகம்刚性系杆刚性拱2次抛物线
2中性轴大致居中，抵抗正负弯矩能力几乎相等
3闭合空心截面，抗弯，扭刚度大，应力分布较均匀
4单条箱助刚度大，稳定好，便于天支架吊装
5制作要求高，吊装设备多
双曲拱桥拱助，拱波，拱板横向联系组成：拱顶，腹孔墩下面，分段吊装
整体型上承式拱桥木行架拱桥（拱形木行架桥）木行架拱片，横向联结系，桥面系

拱桥概述

拱桥概述

3
缺点
自重较大，相应的水平推力大； 支架施工多、施工工序多、不便于 机械化施工、施工周期长；
多孔拱桥需设单向推力墩； 上承式拱桥建筑高度高。
拱桥的缺点正在逐步得到改善和克服：
1）从结构体系、构造形式上采取措施； 2）用轻质材料减轻自重； 3）设法提高地基的承载能力； 4）提高预制构件所占的比重,大块件制造与运输方法 200~600m范围内，拱桥仍然是悬索桥和斜拉桥的竞争对手 4
中国采用缆索吊装施工、跨径最大的钢筋混凝土箱形拱。主拱圈箱高2.0m，箱宽7.60m，矢跨比1/7，全拱圈横向分5个箱室；纵
向分5段预制，缆索吊装就位后再组合成整体箱。
44
1989四 川涪陵乌江大桥 （L=200m）
桥高84m，矢跨比1/4，主拱圈采用3室箱。 涪陵乌江大
桥采用转体法施工，先在两岸上、下游组成3m宽的边
箱形拱闭合箱的构造
34
1997四川万县长江大桥 L=420m)
劲性骨架钢筋混凝土箱形 拱桥
35
拱式桥
四、拱桥实例介绍 1）圬工拱桥（石拱桥以及拱圈不配钢筋的混凝土拱桥，跨越能力较小）
我国公路桥中70%为拱桥。我国多山，石料资源丰富，拱桥取材以 石料为主。
1965广西南宁都安红渡桥（L: 100m ) 主拱圈为等截面悬链线。拱矢度为1/5，拱圈厚1.7m，拱上建筑对称布 置5个空腹拱，两边设岸孔37m，拱圈厚1.1m。下部结构为重力式石砌 墩台。该桥施工在主孔范围内设3个临时墩，上立钢支架、拱架等，其 上砌筑主拱圈。
6
当代拱桥：结构型式与施工方法的丰富多彩如，97年 建成的重 庆万县长江大桥（图2所示，L=420m）， 广州丫髻沙特大 桥（L＝360m）， 1932建成的澳大利亚悉尼钢拱桥（L＝ 503m ）及卢浦大桥（L=550m）。

一建考试-拱桥的详细考点

一建考试-拱桥的详细考点
圈并列28道，净跨37.02m，矢高7.23m，上狭下宽总宽9m。主拱圈等厚1.03m，主拱圈上 有护拱石。在主拱圈上两侧，各开两个净跨分别为3.8m和2.85m的小拱，以渲泄拱水，减 轻自重。桥面呈弧形，栏槛望柱，雕刻着龙兽，神采飞扬。
北京宛平卢沟桥在北京广安门外30里，跨永定河桥全长212.2m,共11孔，净跨不 等，自11.4m至13.45，桥宽9.3m。墩宽自6.5m至7.9m。拱圈接近半圆形。桥墩 迎水面有尖端镶有三角铁柱的分水尖，背水面为削角方形。桥面上石栏杆共269 个，各个柱头上，雕刻有石狮。
L0 - 净跨径 L -计算跨径 f0 - 净矢高 f -计算矢高 f/L - 矢跨比
图12-1 上承式拱桥的基本组成
二、拱桥的主要类型
（一）按拱圈横截面形式分类
1、板拱桥
板拱桥主拱圈采用矩形实体截面，它的构造简单、 施工方便，因而使用广泛。但其截面形式比其他形式截 面抵抗矩小，若获得较大截面抵抗矩必须增加截面尺寸， 相应增加了材料用量和结构自重，增加下部负担，通常 在地基条件较好的中、小跨径圬工拱桥中采用板拱形式。 如图12-2 a）所示。
2、肋板拱
在板拱桥的基础上，将板拱划分成两条（或多条），形成分 离的、高度较大的拱肋，肋与肋间用横系梁想连。减小截面尺寸， 减小自重，多用于较大跨径的拱桥。如图12-2 b）所示。
3、双曲拱桥
主拱圈横截面由一个或数个小拱组成，由于主拱圈在纵向及 横向均呈曲线形，故称之为双曲拱桥。双曲拱桥截面抵抗矩大， 可节省材料，而且具有装配式梁桥的特点，适合于工业化生产， 具有加快施工进度，缩短工期，施工工艺简单等优点，得到广泛 推广。如图12-2 c）所示。
第二节 拱桥的组成和主要类型
一、拱桥的主要组成

拱桥的受力特征

拱桥的受力特征

拱桥的受力特征
拱桥的受力特征

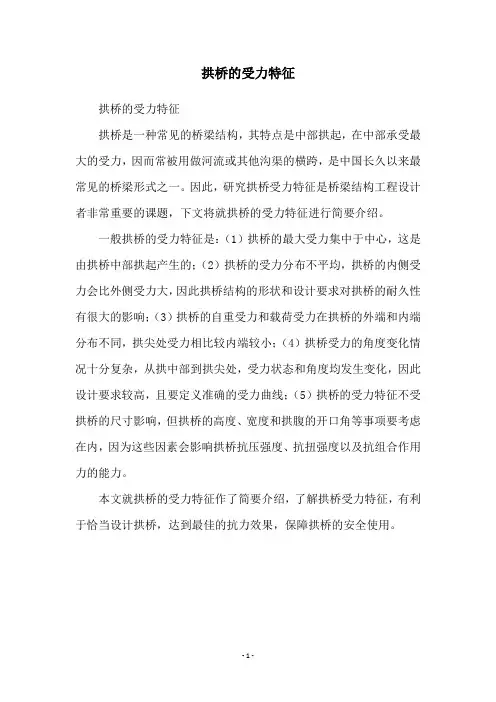

拱桥是一种常见的桥梁结构，其特点是中部拱起，在中部承受最大的受力，因而常被用做河流或其他沟渠的横跨，是中国长久以来最常见的桥梁形式之一。

因此，研究拱桥受力特征是桥梁结构工程设计者非常重要的课题，下文将就拱桥的受力特征进行简要介绍。

一般拱桥的受力特征是：（1）拱桥的最大受力集中于中心，这是由拱桥中部拱起产生的；（2）拱桥的受力分布不平均，拱桥的内侧受力会比外侧受力大，因此拱桥结构的形状和设计要求对拱桥的耐久性有很大的影响；（3）拱桥的自重受力和载荷受力在拱桥的外端和内端分布不同，拱尖处受力相比较内端较小；（4）拱桥受力的角度变化情况十分复杂，从拱中部到拱尖处，受力状态和角度均发生变化，因此设计要求较高，且要定义准确的受力曲线；（5）拱桥的受力特征不受拱桥的尺寸影响，但拱桥的高度、宽度和拱腹的开口角等事项要考虑在内，因为这些因素会影响拱桥抗压强度、抗扭强度以及抗组合作用力的能力。

本文就拱桥的受力特征作了简要介绍，了解拱桥受力特征，有利于恰当设计拱桥，达到最佳的抗力效果，保障拱桥的安全使用。

- 1 -。

拱桥简介

拱桥简介

桥梁工程
• 劲性骨架混凝土拱桥：采用钢管作劲性骨架 的混凝土拱。又称为内填外包型钢管混凝土 拱。主要用于大跨度拱桥中，解决了大跨度 拱桥施工中的“自架设问题”。
桥梁工程
二、拱桥的主要类型
• 按主拱圈所使用的材料：圬工拱桥、钢筋混凝土拱桥、 钢拱桥、钢筋-混凝土组合拱桥
• 按照拱上建筑的形式可分为：实腹式拱桥、空腹式拱 桥 • 按照主拱圈线形可分为：圆弧线拱桥、抛物线拱桥、 悬链线拱桥
• 按照桥面的位臵可分为：上承式拱桥、中承式拱桥、 下承式拱桥
桥梁工程
• 按照结构受力图式可分为：简单体系拱桥、组合体系 拱桥和拱片桥。 • 按有无水平推力分：有水平推力和无水平推力拱桥。 • 按拱圈截面形式分：板拱桥、板肋拱桥、肋拱桥、双 曲拱桥、箱形拱桥、钢管混凝土拱桥、劲性骨架混凝 土拱桥
• 此种组合体系拱没有系杆，由单独的梁和拱共 同受力，拱的推力仍由墩台承受。 • 有刚性梁柔性拱（倒蓝格尔拱）、刚性梁刚性 拱（倒洛泽拱）。
桥梁工程
③拱片桥

上边缘与桥面平行，下边缘是拱形的有推力结构，称为拱片。
行车道系与拱肋刚性连成一整体，共同受载。
拱片立面挖空成桁架。
可由两片以上 拱片组成，用横 向连结系将其连 成整体。
桥梁工程
（2）组合体系拱桥
一般由拱肋、系杆、吊杆（或立柱）、行车道 梁（板）及桥面系组成。 梁和拱组合，共同承担桥面荷载和水平推力， 发挥梁受弯，拱受压的结构特性，节省材料。 • 分为有推力和无推力。

吊杆
拱肋
系杆
桥梁工程
① 无推力的组合体系拱桥
• 两大特点：较大跨越能力（拱桥）；对地基
适应力强（简支梁桥）。 • 拱的推力由系杆承受。

大跨度拱桥的结构形式及施工控制要点

大跨度拱桥的结构形式及施工控制要点【摘要】文章简单分析了拱桥的受力特点及类型，结合自身实践，提出了大跨度钢管混凝土拱桥施工和大跨度钢桁架拱桥的施工方法及控制要点，最后阐述了桥梁施工控制的重要性。

【关键词】：大跨度；施工控制；施工控制Abstract: the article analyzed the simple arch bridge mechanical characteristics and types, combined with their own practice, this paper puts forward long-span concrete-filled steel tube arch bridge construction and big span steel truss arch bridge construction method and control points, finally expounds the importance of bridge construction control.Keywords: big span; Construction control; Construction control引言近年来，随着我国交通事业的快速发展，需要修建更多的大跨度桥梁跨过江河海峡等。

桥梁跨度越大，其施工难度也越大。

对大跨桥梁实施施工过程控制，是确保施工质量和安全的重要环节，是确保成桥状态符含设计要求的重要措施。

1拱桥的受力特点及类型拱桥在竖向荷载作用下，两端支撑处产生的水平推力使拱内产生轴向压力，并大大减小了跨中弯矩，其主截面材料强度得以充分发挥，跨越能力越大。

拱桥的型式多种多样，构造各有差异，可以按照不同的方式来进行分类。

按照主拱圈所使用的材料可分为钢筋混凝土拱桥和钢拱桥等；按照拱上建筑的形式，可以分为实腹式拱桥及空腹式拱桥；按照拱轴线的形式，可分为圆弧拱桥、抛物线拱桥以及悬链线拱桥等；按照桥面的位置可分为上承式拱桥、下承式拱桥和中承式拱桥；按照有无水平推力，可分为有推力拱桥和无推力拱桥等。

桥梁工程 第一章 拱桥

第一章 拱桥概述
第一节
1、拱桥受力特征
受力特征
拱桥的现状和发展
性能
在荷载作用下，两端支承处除 了竖向反力外，还产生水平推 力，使拱内产生轴向压力，并 减小跨中弯矩，主拱截面主要 承受轴向压力，同时截面上的 应力分布比受弯梁均匀。
主拱截面的材料强 度得到充分发挥， 跨越能力增大。
主要优点： 跨越能力大；能充分做到就地取材；耐久性好，养护、维 修费用小；外形美观；构造较简单，有利于广泛采用。
第一章 拱桥概述
3.起拱线高程 （1）一般宜选择低拱脚方案； （2）对于有铰拱，拱脚需高出设计水位以上0.25m; （3）有铰或无铰拱均应高出最高流冰面0.25m； （4）防止漂浮物对立柱的撞击或挂留； （5）考虑美观，应避免就地起拱。 4.基础底面高程 主要根据冲刷深度、地基承载能力等因素确定。
拱桥高程及桥下净空图
第一章 拱桥概述
1.桥面高程 （1）山区河流拱桥，桥面高程由两岸线路纵面设计所控制； （2）平原河流拱桥，桥面最小高度由桥下净空要求确定； （3）对于淤积河床，桥下净空尚应增高； （4）通航河流，通航孔的最小高度，满足以上要求外，还应 满足对不同通航等级所规定桥下净空要求。 2.拱顶底面高程 拱顶底面高程=桥面高程-拱顶处建筑高度
1.进行通航净空论证和防洪论证；
2.避开深水区和不良地质地段； 桥梁分孔 3.技术经济性比较； 4.考虑施工方便和可能，平战结合。 5.多孔桥中，连孔数量≥4时，设置单向 推力墩，防止一孔坍跨而引起全桥坍。 6.造型和美观。
第一章 拱桥概述
（二）确定桥梁的设计高程和矢跨比
拱桥的高程主要由四个：桥面高程、拱顶底面高程、起 拱线高程、基础底面高程。
③抛物线 适用：适用于钢桁架拱和刚架拱等轻型拱桥，矢跨比比较 小的空腹式钢筋混凝土拱桥。

国开电大-本科桥梁工程-1至6章节满分解答

国开电大-本科桥梁工程-1至6章节满分解答第一章：桥梁工程概述1.1 桥梁的定义与分类桥梁是一种跨越障碍物（如河流、道路、铁路、峡谷等）的建筑物，主要用于交通和运输。

桥梁按照其主要承重结构的形式和材料，可以分为梁桥、拱桥、悬索桥、组合桥等。

1.2 桥梁的主要组成部分桥梁主要由以下几个部分组成：1. 承重结构：承受车辆、行人和货物等活载的作用，并将活载传至地基。

2. 桥面系：包括桥面铺装、排水系统、防水系统、栏杆等，用于保证车辆和行人的正常使用。

3. 支座系统：支承承重结构，并允许承重结构在荷载作用下产生一定的变形。

4. 基础：将桥梁的荷载传递至地基，承受地基反力的结构。

5. 附属设施：包括照明、监控、救援等设施，用于保证桥梁的安全运行。

1.3 桥梁工程的施工技术桥梁工程的施工技术包括：1. 施工准备：包括施工现场勘察、施工方案制定、施工组织设计等。

2. 基础施工：包括桩基、沉井、地下连续墙等基础形式的施工。

3. 承重结构施工：包括梁、拱、悬索等承重结构的施工。

4. 桥面系施工：包括桥面铺装、排水系统、栏杆等施工。

5. 支座系统施工：包括支座安装、调整等施工。

6. 施工质量控制：通过质量检测、验收等环节，保证桥梁工程的施工质量。

第二章：梁桥工程2.1 梁桥的受力特点梁桥的受力特点如下：1. 主要承受弯矩和剪力，轴力相对较小。

2. 弯矩和剪力的大小与梁的截面形状、材料性能、荷载类型及作用位置有关。

3. 支座反力的大小与梁的长度、刚度及荷载作用有关。

2.2 梁桥的设计要点梁桥的设计要点包括：1. 确定梁的截面形状和尺寸：根据荷载、材料性能、经济性等因素，选择合适的截面形状和尺寸。

2. 计算梁的强度：包括抗弯强度、抗剪强度、抗压强度等。

3. 确定支座形式和尺寸：根据桥梁的长度、荷载及施工条件等，选择合适的支座形式和尺寸。

4. 计算稳定性：包括梁的抗倾覆稳定性、抗侧翻稳定性等。

5. 考虑耐久性：包括材料选择、防腐防蚀措施等。

第七章 拱桥

图7-48 梁式空腹拱桥伸缩缝的布置
（3）排水与防水层
图7-49 拱桥桥面排水装置
图7-50 防水层与拱腹泄水管的设置
防水层在全桥范围内不宜断开。 （4）拱桥中铰的设置
1）按两铰拱或三铰拱设计的主拱圈。 2）按构造要求需采用两铰拱或三铰拱的腹拱圈。 3）需设置铰的矮小腹孔墩。
图7-51 拱桥中铰的设置
图7-13 有推力的组合体系拱
（2）按主拱圈截面形式分类
图7-14 主拱圈截面变化形式
1）板拱 3）双曲拱
2）肋拱 4）箱形拱
图7-15 主拱圈截面形式
跨径为116m，建成时是世界上跨径最大的石拱桥
图7-16 四川九溪沟桥
图7-17 流溪桥
图7-18 兰江桥
图7-19 红旗桥横截面
（3）拱桥的其它分类
图7-41 梁式腹孔拱上建筑
②连续腹孔
③框架腹孔
图7-41 梁式腹孔拱上建筑
图7-42 梁式腹孔拱桥
2）腹孔墩 ①横墙式
②立柱式
图7-43 腹孔墩
宝图7珠-44寺桥宝珠寺桥
7.4.3 其它细部构造
(1)拱上填料、桥面及人行道
一般情况下，主拱圈 及腹拱圈的拱顶填料厚度 （包括桥面厚度）不宜小 于30cm。
（7）拱桥一般都采用有支架施工的方法修建，随 着跨径和桥高的增大，支架或其它辅助设备的费用 也大大增加，从而增加了拱桥的总造价。
（8）由于拱桥水平推力大，在连续多孔的大中桥 梁中，为防止一孔破坏而影响全桥的安全，需要采 用较复杂的措施，也会增加造价。
（9）与梁式桥相比，上承式拱桥的建筑高度较高， 易造成增大造价或对行车不利的影响。
图7-4 重庆巫山长江大桥
2009年，主跨552m，世界上跨径最大的系杆拱桥 。
