产品说明书（低压串联电抗器系列）
一、用途
该系列干式铁芯串联电抗器用于低压无功补偿柜中，与电容器相串联，当低压电网中有大量整流、变流装置等谐波源时，其产生的高次谐波会严重危害主变及其它电器设备的安全运行。
电抗器与电容器相串联后，能有效地吸收电网谐波，改善系统的电压波形，提高系统的功率因数，并能有效地抑制合闸涌流及操作过电压，有效地保护了电容器。
二、使用环境条件
1.海拔高度不超过2000米。
2.运行环境温度-25℃～+45℃，相对湿度不超过90%。
3.周围无有害气体，无易燃易爆物品。
4.周围环境应有良好的通风条件，如装在柜内，应加装通风设备。
三、性能参数
1.可用于400V、660V系统。
2.电抗率的种类：1%、6%、12%，7%，14%
3.额定绝缘水平3kV/min。
4.电抗器各部位的温升限值：铁芯不超过85K，电圈温升不超过95K。
5.电抗器噪声不大于45dB
6.电抗器能在工频加谐波电流不大于1.35倍额定电流下长期运行。
7.电抗值线性度：在1.8倍额定电流下的电抗值与额定电流下的电抗值之比不低于0.95。
8.三相电抗器的任意两相电抗值之差不大于±3%。
9.耐温等级F级以上。
四、型号说明
五、接线方式
以上仅供参考，本公司按照客户提供详细参数设计生产。
八、干式铁心串联电抗器外形图干式铁心串联电抗器说明书Dry-type Iron Core Series Reactor Manual地址：山东省烟台经济技术开发区武汉大街16号Add: No. 16, Wuhan Str., YEDA, Yantai, Shandong Province电话Tel: 86 535 6953006 传真Fax：86 535 6953000 E-mail：**************high-power converter valve test center of Xuji group，CFHI，Baosteel，Wuhan Iron and Steel Corp，Anshan Iron and Steel Group，Electric railway-Dabao，Chengkun，Jiaoliu.Adhering to the scientific and technological innovation concept, Hada keeps long-term technology cooperation with Harbin University of Science and Technology， Qinghua University and Shanghai Jiaotong University. As one member of Transformer Industry Association, Hada ever joined in revising the National Standards. Currently obtained more than 10 international invent patents and utility model patentsIn future, Hada will always devote to power quality improving and human resources protecting, makes a contribution to social sustainable development.Appearance inspection Insulation test六、串联电抗器的安装与运行六、维修与保养在干燥清洁场所，每年进行一次检查，在其它污秽比较严重的场所，每三或六个月检查一次。
招标编号：xxxxxxx-xx-xx 江苏省电力公司工程35kV铁芯并联电抗器招标文件第二卷技术规范书江苏省电力公司200x年x月目录1. 总则2. 工作范围2.1 供货范围2.2 服务范围2.3 技术文件3. 技术要求3.1 标准3.2 使用环境条件3.3 技术要求4. 质量保证5. 试验6. 包装、运输和储存7. 制造厂应提供的数据及资料8. 卖方应填写的主要部件来源、规范一览表附表1: 35kV铁心并联电抗器供货表附表2: 投标差异表(格式)1. 总则1.1 本设备技术规范书适用于 35kV铁心并联电抗器, 它提出了该电抗器本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备技术规范提出的是最低限度的技术要求。
凡本技术规范中未规定，但在相关设备的国家标准或IEC标准中有规定的规范条文，卖方应按相应标准的条文进行设备设计、制造、试验和安装。
对国家有关安全、环保等强制性标准，必须满足其要求（如压力容器、高电压设备等）。
1.3 如果卖方没有以书面形式对本规范书的条文提出异议, 则意味着卖方提供的设备完全符合本规范书的要求。
如有异议, 不管是多么微小, 都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.4 本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时, 按较高标准执行。
1.5 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件, 与合同正文具有同等的法律效力。
1.6 本设备技术规范书未尽事宜, 由买、卖双方协商确定。
1.7 卖方在应标技术规范中应如实反映应标产品与本技术规范的技术差异。
如果卖方没有提出技术差异，而在执行合同的过程中，买方发现卖方提供的产品与其应标技术规范的条文存在差异，买方有权利要求退货，并将对下一年度的评标工作有不同程度的影响。
1.8 卖方应充分理解本技术规范并按本技术规范的具体条款、格式要求填写应标的技术文件，如发现应标的技术文件条款、格式不符合本技术规范的要求，则认为应标不严肃，在评标时将有不同程度的扣分。
20kV干式铁心并联电抗器通用技术规范本规范对应的专用技术规范目录20kV干式铁心并联电抗器标准技术规范使用说明1、本标准技术规范分为通用部分、专用部分。
2、项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。
3、项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用部分的表6“项目单位技术差异表”并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：①改动通用部分条款及专用部分固化的参数；②项目单位要求值超出标准技术参数值；③需要修正污秽、温度、海拔等条件。
经标书审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。
4、对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。
5、技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。
6、投标人逐项响应技术规范专用部分中“1 标准技术参数表”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。
填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的招标文件投标人响应部分的表格。
投标人填写技术参数和性能要求响应表时，如有偏差除填写表7“技术偏差表”外，必要时应提供相应试验报告。
7、专用技术规范中表1“标准技术参数表”中的“标准参数值”栏是标准化参数（对应于正常的使用条件），不允许项目单位和投标人改动。
项目单位不能在表1中对参数做任何修改（包括里面有“项目单位填写“字样）；表1中若有“项目单位填写“项，项目单位应在表7中给出；投标人应在表1中“投标人保证值”一栏逐项填写且应在表7中填写相应的响应值。
目录1 总则 (1)1.1 一般规定 (1)1.2 投标人应提供的资质文件 (1)1.3 投标人应提供的技术文件 (1)1.4 标准与规范 (3)2 结构及其它要求 (3)2.1 铁心及绕组 (3)2.2铭牌 (3)2.3电气一次接口 (4)2.4 电气二次接口 (5)2.5 土建接口 (5)2.6 安装要求 (6)3 试验 (6)3.1 例行试验 (6)3.2 型式试验 (6)3.3 特殊试验 (7)3.4 现场试验 (7)4 技术服务、工厂检验和监造 (7)4.1 技术服务 (7)4.2 工厂检验和监造 (7)1 总则1.1 一般规定1.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
CKSC干式铁芯串联电抗器安装使用说明书上海民恩电气有限公司Shanghai Minen Electic Fabriate Co.,Ltd地址：上海市奉贤区南奉公路4999号邮编：200000网址：适用范围本产品串联连接在10KV输变电系统中，在系统发生故障时，用以限制短路电流，使短路电流降至其后设备的允许值。
以下是环氧浇注干式铁心电抗器的安装和使用。
干式电抗器分类（1）串联电抗器：安装在并联补偿电容器装置中，与并联电容器串联连接用以抑制谐波电流，减少系统电压波形畸变和限制电容器回路投入时的冲击电流；（2）限流电抗器：串联连接在系统上，在系统发生故障时，用于限制短路电流，使短路电流降低至其后接设备的允许值；（3）并联电抗器：在超高压远距离输电系统中，并联连接变电站低压绕组侧，用于长距离轻负荷输电线路的无功功率补偿；（4）滤波电抗器：与串联电容器组串联使用，组成谐振回路，滤除指定高次谐波；（5）电动机起动电抗器：与交流电动机串联连接，用于限制电动机的起动电流，电动机起动完成后电抗器即被切除；一、用途产品用于10KV以下电力系统中，与系统串联连接，用以抑制电网电压波形畸变，从而改变电网电压质量和保证电力系统安全运行；限制系统发生故障时的短路电流。
适用于电力系统，电气化铁道，冶金，化工，石油等防火要求较高，有电磁干扰要求和安装场地有限的城网变电站二、技术特点1、线圈经环氧树脂浇注而成，具有阻燃、自熄、免维护、机械强度高、抗短路冲击能力强、绝缘强度好、局部放电量小、使用寿命长等优点；2、铁芯制造采用了干式电抗器的制造技术、振动小、噪音低、漏磁小，对环境的电磁干扰小；3、产品的整体结构紧凑，安装尺寸小，占用空间小；4、产品的技术条件符合国际标准IEC288-88和部颁标准JB5346-98等要求，其技术性能达到当代国际同类产品的水平；三、CKSC系列树脂干式铁芯串联电抗器执行标准IEC289-88《电抗器》GB10229-88《电抗器》JB5346-98《串联电抗器》DL-462-92《高压并联电容器用串联电抗器订货技术条件》四、电抗器型号及其含义如下：五、产品使用条件常规产品正常适用条件为海拔不超过1000米，环境温度不高于40℃，如合同产品超出正常使用条件，应按GB1094和GB6450及GB10229的有关规定进行设计调整六、产品的运输及装卸（吊装或叉装卸）1、电抗器至安装地点的运输方法主要为公路或铁路运输；2、产品在运输过程中，应注意太天气，应有防雨防雪措施；3、电抗器在运输过程中，电抗器倾斜度不大于30°；4、起吊电抗时应同时使用夹件上的四个吊环，对有全包装的电抗器应按其起吊标志进行起吊（见下图）；5、电抗器在起吊时绳与垂线的夹角不得大于30°（见下图），所有钢丝绳与吊钩吊钩应能承受吊运设备整体的重量的要求；6、产品装卸时应严格按照国家有关装卸规程，装卸全过程中，应小心轻放、平衡起吊、保证人身和设备的安全；7、禁止绑拉线圈、绝缘子、垫块、引线等易损件；叉车装卸吊装七、贮存1、需仓储的产品，验收完毕后应贮存在干燥、防雨无粉尘的地方；2、所有产品应包装贮存在库房内并不能堆放，且不应同时储存在活性化学药品和腐蚀性物品；3、干式电抗器不应户外放置，需短时间户外放置的应保证包装良好，并垫以木方，垫高不小于100mm；八、电抗器的安装1、安装前应认真阅读本说明书，了解产品外形尺寸、重量、安装方法等内容；2、户内使用的电抗器必须安装在防滴和防日照的室内。
CKSC系列树脂绝缘高压干式铁心串联电抗器
一．产品用途
该产品与并联电容器组串联,具有补偿电网无功功率、提高功率因数、抑制谐波电流、限制合闸涌流等功能，适用于电力系统、电力化通道、冶金、石化等较高防防火要求、电磁干扰要求和安装空间有限的城网变电站、地下变电站和微机控制变电站等场所。
二．执行标准
1.I EC289-88《电抗器》
2.GB10229 - 88《电抗器》
3.JB5346-98《电抗器》
4.DL462-92《高压并联电容器用串联电抗器订货技术条件》
三．用户在订时需供的参数
1.电抗器的额定容量；
2.系统额定电压及频率；
3.电抗器额定电抗或电抗率；
4.电抗器最高工作电压；
5.额定电流及最大连续电流；
6.动、热稳定电流及持续时间；
7.其它特殊要求。
四．型号含义
五. CKSC 树脂绝缘干式串联电抗器系列技术参数表：绝缘水平：LI75AC35kV
注:以上数据仅供参考,我司保留更改数据的权力。
我司亦可根据用户要求提供非标准产品（请提供详细参数）。
干式铁芯并联电抗器安装使用说明书合容电气股份有限公司HERONG ELECTRIC COMPANY LIMITED目录1.概述 (3)2.执行标准 (3)3.产品型号 (3)4.正常使用条件 (3)5.联接方式 (4)6.装卸 (4)7.运输 (5)8.产品验收 (5)9.储存 (6)10.安装 (6)11.运行前的检查 (6)12.电抗器的运行、维护 (7)13.安全注意事项 (7)1概述本说明书适用于三相额定容量16000kvar及以下，电压等级35kV及以下的干式铁芯并联电抗器（以下简称电抗器）的运输、储存、安装、运行及维护。
2 执行标准GB/T 1094.6 《电力变压器第6部分：电抗器》JB/T 10775-2007 《6kV～35kV级干式并联电抗器技术参数和要求》3 产品型号4 正常使用条件4.1安装地点：户内4.2海拔高度：≤1000m4.3环境温度：最高气温 +40℃最大日温差 25K最低气温 -40℃4.4冷却方式：空气自冷（AN）和强迫风冷（AF）两种4.5绝缘耐热等级：F级4.6防护等级：IP00（无外壳）或IP20（可防止直径大于12mm的固体进入的防护外壳）、IP23（兼具备防止与垂直线成30°角以内的水滴流入防护外壳）。
4.7污秽等级：按安装地点的污秽等级并留有一定的余度，一般选用高一等级。
4.8安装场所：无严重影响绝缘的气体、蒸汽、灰尘及其他爆炸性、导电性、和腐蚀性介质；安装场地应整洁，保证有足够的通风量。
5. 联接方式（如图所示）三相并联电抗器与系统的连接5.1电抗器并联于电力系统中。
5.2电抗器连接组别一般为Y接。
6 装卸6.1对于起吊毛重＜5000kg的产品时，可直接在包装箱的四下角枕木处挂钢丝绳起吊；6.2对于起吊毛重＞5000kg的产品时，所有吊板应同时起吊，且起吊钢丝绳之间的夹角必须≤60°。
6.3对于毛重≤3000kg的产品，可以使用叉车装卸。
高压干式串联电抗器说明书目录适用范围 (1)用途 (1)技术特点 (1)C KSC系列树脂干式铁芯串联电抗器执行标准 (1)电抗器型号及其含义 (2)使用条件 (2)运输及安装 (2)贮存 (3)电抗器的安装..................................................................3 - 4 电抗器投入运行前的检查和试验. (5)电抗器维护 (5)安全要求 (6)适用范围：适用于额定容量为5000Kvar以下，电压等级35Kv及以下的环氧浇注干式铁心电抗器的安装和使用。
干式电抗器分类：（1）串联电抗器：安装在并联补偿电容器装置中，与并联电容器串联连接用以抑制谐波电流，减少系统电压波形畸变和限制电容器回路投入时的冲击电流；（2）限流电抗器：串联连接在系统上，在系统发生故障时，用于限制短路电流，使短路电流降低至其后接设备的允许值；（3）并联电抗器：在超高压远距离输电系统中，并联连接变电站抵押绕组侧，用于长距离轻负荷输电线路的无功功率补偿；（4）滤波电抗器：与串联电容器组使用，组成谐振回路，滤波指定高次谐波；（5）电动机用电抗器：与交流电动机串联连接，用于限制电动机的启动电流，电动机起动完成后电抗器即被切除。
1. 用途用于35KV及以下电力系统中，与并联电容器组串联，用以抑制电网电压波形畸变，从而改善电网电压质量和保证电力系统安全运行；抑制流过电容器组的谐波电流和限制合闸涌流，从而保护电容器组的安全可靠运行。
适用于电力系统，电气化铁道，冶金，化工，石油等防火要求较高，有电磁干扰要求和安装场地有限的城网变电站。
2. 技术特点2.1 线圈经环氧树脂浇注而成，具有阻燃、自熄、免维护、机械强度高、抗短路冲击能力强、绝缘强度好、局部放电量小、使用寿命长等优点；2.2 铁芯制造采用了干式电抗器的制造技术、振动小噪音低、漏磁少、对环境的电磁干扰小；2.3 整体结构紧凑，安装尺寸小，占用空间小；2.4 技术条件符合国际标准IEC288-88和部颁标准JB5346-98等要求，其技术性能达到当代国际同类产品的水平。
干式铁芯并联电抗器安装使用说明书合容电气股份有限公司HERONG ELECTRIC COMPANY LIMITED目录1.概述 (3)2.执行标准 (3)3.产品型号 (3)4.正常使用条件 (3)5.联接方式 (4)6.装卸 (4)7.运输 (5)8.产品验收 (5)9.储存 (6)10.安装 (6)11.运行前的检查 (6)12.电抗器的运行、维护 (7)13.安全注意事项 (7)1概述本说明书适用于三相额定容量16000kvar及以下，电压等级35kV及以下的干式铁芯并联电抗器（以下简称电抗器）的运输、储存、安装、运行及维护。
2 执行标准GB/T 1094.6 《电力变压器第6部分：电抗器》JB/T 10775-2007 《6kV～35kV级干式并联电抗器技术参数和要求》3 产品型号4 正常使用条件4.1安装地点：户内4.2海拔高度：≤1000m4.3环境温度：最高气温 +40℃最大日温差 25K最低气温 -40℃4.4冷却方式：空气自冷（AN）和强迫风冷（AF）两种4.5绝缘耐热等级：F级4.6防护等级：IP00（无外壳）或IP20（可防止直径大于12mm的固体进入的防护外壳）、IP23（兼具备防止与垂直线成30°角以内的水滴流入防护外壳）。
4.7污秽等级：按安装地点的污秽等级并留有一定的余度，一般选用高一等级。
4.8安装场所：无严重影响绝缘的气体、蒸汽、灰尘及其他爆炸性、导电性、和腐蚀性介质；安装场地应整洁，保证有足够的通风量。
5. 联接方式（如图所示）三相并联电抗器与系统的连接5.1电抗器并联于电力系统中。
5.2电抗器连接组别一般为Y接。
6 装卸6.1对于起吊毛重＜5000kg的产品时，可直接在包装箱的四下角枕木处挂钢丝绳起吊；6.2对于起吊毛重＞5000kg的产品时，所有吊板应同时起吊，且起吊钢丝绳之间的夹角必须≤60°。
6.3对于毛重≤3000kg的产品，可以使用叉车装卸。

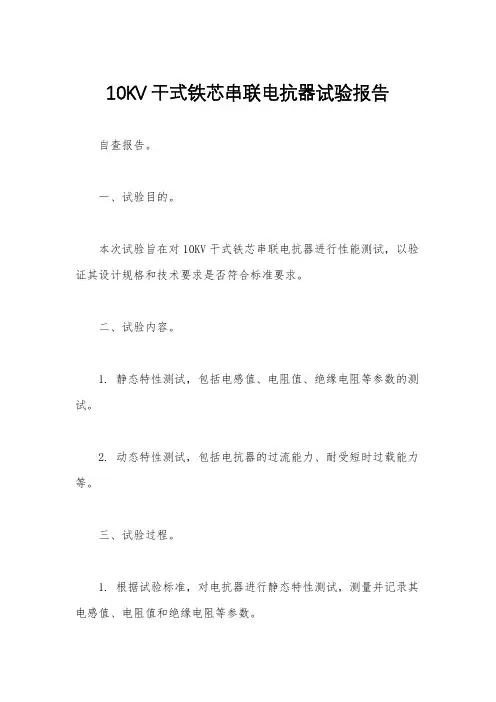

10KV干式铁芯串联电抗器试验报告
