10kV 干式铁心并联电抗器技术规范书

10kV干式铁心并联电抗器技术规范10kV干式铁心并联电抗器通用技术规范本规范对应的专用技术规范目录10kV干式铁心并联电抗器标准技术规范使用说明1、本标准技术规范分为通用部分、专用部分。

2、项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。

3、项目单位应按实际要求填写“项目需求部分”。

如确实需要改动以下部分，项目单位应填写专用部分的表6“项目单位技术差异表”并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：①改动通用部分条款及专用部分固化的参数；②项目单位要求值超出标准技术参数值；③需要修正污秽、温度、海拔等条件。

经标书审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。

4、对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。

5、技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。

6、投标人逐项响应技术规范专用部分中“1 标准技术参数表”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。

填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的招标文件投标人响应部分的表格。

投标人填写技术参数和性能要求响应表时，如有偏差除填写表7“技术偏差表”外，必要时应提供相应试验报告。

7、专用技术规范中表1“标准技术参数表”中的“标准参数值”栏是标准化参数（对应于正常的使用条件），不允许项目单位和投标人改动。

项目单位不能在表1中对参数做任何修改（包括里面有“项目单位填写“字样）；表1中若有“项目单位填写“项，项目单位应在表7中给出；投标人应在表1中“投标人保证值”一栏逐项填写且应在表7中填写相应的响应值。

目录1 总则 (1)1.1 一般规定 (1)1.2 投标人应提供的资质文件 (1)1.3 投标人应提供的技术文件 (1)1.4 标准与规范 (2)2 结构及其它要求 (3)2.1 铁心及绕组 (3)2.2铭牌 (3)2.3电气一次接口 (4)2.4 电气二次接口 (5)2.5 土建接口 (5)试验 (6)3.1 例行试验 (6)3.2 型式试验 (6)3.3 特殊试验 (6)3.4 现场试验 (6)4 安装要求 (7)1 总则1.1 一般规定1.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。

招标编号：xxxxxxx-xx-xx 江苏省电力公司工程35kV铁芯并联电抗器招标文件第二卷技术规范书江苏省电力公司200x年x月目录1. 总则2. 工作范围2.1 供货范围2.2 服务范围2.3 技术文件3. 技术要求3.1 标准3.2 使用环境条件3.3 技术要求4. 质量保证5. 试验6. 包装、运输和储存7. 制造厂应提供的数据及资料8. 卖方应填写的主要部件来源、规范一览表附表1: 35kV铁心并联电抗器供货表附表2: 投标差异表(格式)1. 总则1.1 本设备技术规范书适用于 35kV铁心并联电抗器, 它提出了该电抗器本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本设备技术规范提出的是最低限度的技术要求。

凡本技术规范中未规定，但在相关设备的国家标准或IEC标准中有规定的规范条文，卖方应按相应标准的条文进行设备设计、制造、试验和安装。

对国家有关安全、环保等强制性标准，必须满足其要求（如压力容器、高电压设备等）。

1.3 如果卖方没有以书面形式对本规范书的条文提出异议, 则意味着卖方提供的设备完全符合本规范书的要求。

如有异议, 不管是多么微小, 都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。

1.4 本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时, 按较高标准执行。

1.5 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件, 与合同正文具有同等的法律效力。

1.6 本设备技术规范书未尽事宜, 由买、卖双方协商确定。

1.7 卖方在应标技术规范中应如实反映应标产品与本技术规范的技术差异。

如果卖方没有提出技术差异，而在执行合同的过程中，买方发现卖方提供的产品与其应标技术规范的条文存在差异，买方有权利要求退货，并将对下一年度的评标工作有不同程度的影响。

1.8 卖方应充分理解本技术规范并按本技术规范的具体条款、格式要求填写应标的技术文件，如发现应标的技术文件条款、格式不符合本技术规范的要求，则认为应标不严肃，在评标时将有不同程度的扣分。

10kV～66kV干式电抗器运行规范目录第一章总则 1第二章引用标准 1第三章设备的验收 2第四章设备运行维护管理 4第五章运行巡视检查项目及要求 5第六章缺陷管理及异常处理 7第七章事故处理预案 8第八章培训要求 9第九章设备的技术管理 10第十章备品备件管理 12第十一章更新改造 12低压干式电抗器运行管理规范编制说明 13第一章总则第一条为完善干式电抗器设备管理机制，使其达到制度化、规范化，保证设备安全、可靠和经济运行，特制定本规范。

第二条本规范是依据国家和行业有关标准、规程、制度及《国家电网公司变电站管理规范》，并结合近年来国家电网公司输变电设备评估分析、生产运行情况分析以及设备运行经验而制定。

第三条本规范提出了对10kV～66kV干式电抗器在设备投产、验收、检修、运行巡视和维护、缺陷和事故处理、运行和检修评估分析、改造和更新、培训以及技术资料档案的建立与管理等提出了具体规定。

第四条本规范适用于国家电网公司所属范围内10kV～66kV干式电抗器的运行管理工作。

本规范适用于10kV～66kV的单相干式电抗器，以下简称干式电抗器。

第二章引用标准第五条以下为本规范引用的标准、规程和导则，但不限于此。

DL408-1991 《电业安全工作规程》（发电厂和变电所电气部分）DL/T596-1996 《电气设备预防性试验规程》DL5014-1992 《330-500kV变电所无功补偿装置设计技术规定》GB 10229-88 电抗器GB 6450-1986 干式电力变压器GBJ147-1990 《电气装置安装工程施工及验收规范》GB 50150－1991 电气装置安装工程电气设备交接试验标准国电电网公司《防止电力生产重大事故的二十五项重点要求》国家电网公司《变电站管理规范》国家电网公司《电力生产设备评估管理办法》国家电网公司《10kV～66kV干式电抗器技术标准》国家电网公司《10kV～66kV干式电抗器检修规范》国家电网公司《10kV～66kV干式电抗器技术监督规定》国家电网公司《预防10kV～66kV干式电抗器事故措施》第三章设备的验收第六条运行单位应全过程的参与干式电抗器的设计图纸审核、土建安装、设备安装试验、试运行。

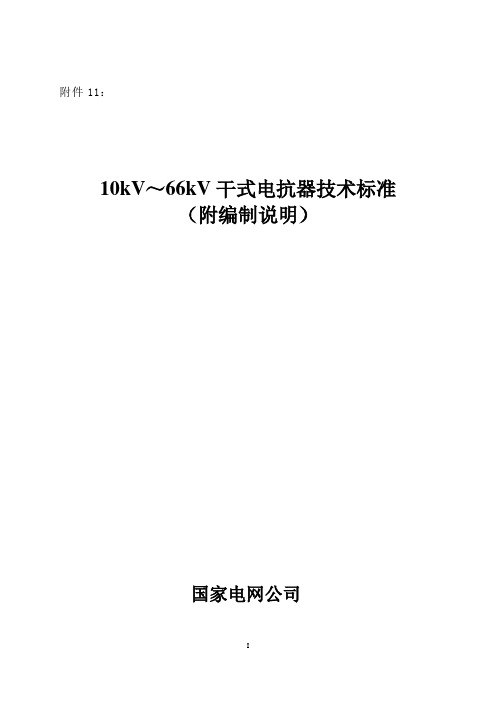

附件11：10kV～66kV干式电抗器技术标准（附编制说明）国家电网公司I目录1. 总则 (1)1.1 目的 (1)1.2 依据 (1)1.3 内容 (1)1.4 适用范围 (1)1.5 干式电抗器安全可靠性要求 (1)1.6 电抗器的型式 (1)1.7 选型原则 (2)1.8 关于干式电抗器技术参数和要求的说明 (2)1.9 引用标准 (2)1.10 使用条件 (3)2. 干式电抗器技术参数和要求 (4)2.1 基本要求 (4)2.2. 引用标准 (4)2.3. 使用条件 (4)2.4. 技术要求 (4)2.5. 工厂监造和检验 (10)2.6 试验 (11)2.7. 制造厂应提供的资料 (16)2.8 备品备件 (16)2.9 专用工具和仪器仪表 (16)2.10 包装、运输和保管要求 (16)2.11 技术服务 (17)2.12 干式电抗器性能评价指标 (17)10～66kV干式电抗器技术标准编制说明 (22)I10～66kV干式电抗器技术标准1.总则1.1目的为适应电网的发展要求，加强干式电抗器技术管理，保证干式电抗器的安全、可靠、稳定运行，特制定本技术标准。

1.2依据本标准是依据国家、行业和国际有关标准、规程和规范，并结合近年来国家电网公司输变电设备评估报告、生产运行情况分析以及设备现场运行经验制定。

1.3内容本标准对10kV～66kV干式电抗器的设计选型（运行选用）、订货、监造、出厂验收、包装运输、现场安装和现场验收等环节提出了具体的技术要求。

1.4 适用范围本标准适用于国家电网公司系统的10kV～66kV干式电抗器,包括并联电抗器和串联电抗器（含并联补偿电抗器、调谐电抗器或滤波电抗器、阻尼电抗器、限流电抗器、分裂电抗器）。

1.5干式电抗器安全可靠性要求10kV～66kV干式电抗器应优先采用设计制造经验成熟、结构简单、经受过运行考验的干式电抗器。

1.6电抗器的型式1.6.1 按电抗器有无铁芯分为三类：1.6.1.1空心电抗器：由包封绕组构成、不带任何铁芯的电抗器。

干式空心并联电抗器（铝质）说明书一、产品用途BKGKL系列并联电抗器并联连接在500kV、200kV或100kV变电站低压绕组侧，用于长距离输电线路的电容无功补偿，使输配电系统电压稳定运行。

二、型号含义□/□□使用环境代号系统额定电压电抗器额定容量铝质材料（铜质材料不表示）空心干式并联电抗器三、基本参数电抗器额定电压（kV）额定容量额定电流额定电抗系统最高运行电压使用环境（户内或户外）进、出线端子夹角外表装饰顔色特殊要求应明确提出四、产品执行标准GB10229 IEC289五、10kV、35kV系列干式空心并联电抗器（铜质）说明书一、产品用途BKGK系列并联电抗器并联连接在500kV、200kV或100kV变电站低压绕组侧，用于长距离输电线路的电容无功补偿，使输配电系统电压稳定运行。

二、型号含义□/□□使用环境代号系统额定电压电抗器额定容量空心干式并联电抗器三、基本参数电抗器额定电压（kV）额定容量额定电流额定电抗系统最高运行电压使用环境（户内或户外）进、出线端子夹角外表装饰顔色特殊要求应明确提出四、产品执行标准GB10229 IEC289五、10kV、35kV系列希望以上资料对你有所帮助，附励志名言3条：1、宁可辛苦一阵子，不要苦一辈子。

2、为成功找方法，不为失败找借口。

3、蔚蓝的天空虽然美丽，经常风云莫测的人却是起落无从。

但他往往会成为风云人物，因为他经得起大风大浪的考验。

10kV干式配电变压器技术规范书（通用部分）目录目录 (II)1总则 (1)2工作范围 (2)2.1范围和界限 (2)2.2服务范围 (2)3应遵循的主要标准 (3)4使用条件 (4)4.1环境条件 (4)4.1.1周围环境温度 (4)4.1.2海拔高度 (4)4.1.3环境相对湿度(在25℃时) (4)4.1.4地震烈度 (5)4.1.5安装地点 (5)4.1.6污秽等级 (5)4.2特殊环境条件的规定 (5)4.3系统条件要求 (5)5技术要求 (5)5.1技术参数 (5)5.2设计和结构要求 (6)5.2.1一般要求 (6)5.2.2干式配电变压器技术要求 (7)5.3焊接质量要求 (11)6试验要求 (11)6.1试验项目 (11)6.2试验方法及要求 (12)6.2.1关键材料检测 (12)6.2.2绝缘电阻测量 (12)6.2.3绕组直流电阻测量 (13)6.2.4电压比测量和联结组标号检定 (13)6.2.5空载损耗和空载电流测量 (13)6.2.6短路阻抗及负载损耗测量 (13)6.2.7外施交流耐压试验 (13)6.2.8感应耐压试验 (13)6.2.9局部放电试验 (14)6.2.10雷电冲击电压试验 (14)6.2.11温升试验 (14)6.2.12声级测量 (14)6.2.13空载电流谐波测量 (15)6.2.14承受短路能力试验 (15)7产品对环境的影响 (15)8技术文件要求 (15)9起吊、包装、运输、安装及质量保证 (16)9.1起吊 (16)9.2包装 (16)9.3运输 (16)9.4安装指导 (17)9.5质量保证 (17)10一次、二次及土建接口要求 (18)10.1电气一次接口 (18)10.2电气二次接口 (19)10.3土建接口 (19)11LCC数据文件 (20)附录A 铭牌示意图 (21)1总则1.1本技术规范书适用于中国南方电网有限责任公司管理范围内采购的10kV干式铜绕组配电变压器，不含非晶合金铁心干式变压器，它提出了该设备技术参数、结构、性能、试验、起吊、包装和运输等方面的技术要求。

干式铁芯并联电抗器安装使用说明书合容电气股份有限公司HERONG ELECTRIC COMPANY LIMITED目录1.概述 (3)2.执行标准 (3)3.产品型号 (3)4.正常使用条件 (3)5.联接方式 (4)6.装卸 (4)7.运输 (5)8.产品验收 (5)9.储存 (6)10.安装 (6)11.运行前的检查 (6)12.电抗器的运行、维护 (7)13.安全注意事项 (7)1概述本说明书适用于三相额定容量16000kvar及以下，电压等级35kV及以下的干式铁芯并联电抗器（以下简称电抗器）的运输、储存、安装、运行及维护。

2 执行标准GB/T 1094.6 《电力变压器第6部分：电抗器》JB/T 10775-2007 《6kV～35kV级干式并联电抗器技术参数和要求》3 产品型号4 正常使用条件4.1安装地点：户内4.2海拔高度：≤1000m4.3环境温度：最高气温 +40℃最大日温差 25K最低气温 -40℃4.4冷却方式：空气自冷（AN）和强迫风冷（AF）两种4.5绝缘耐热等级：F级4.6防护等级：IP00（无外壳）或IP20（可防止直径大于12mm的固体进入的防护外壳）、IP23（兼具备防止与垂直线成30°角以内的水滴流入防护外壳）。

4.7污秽等级：按安装地点的污秽等级并留有一定的余度，一般选用高一等级。

4.8安装场所：无严重影响绝缘的气体、蒸汽、灰尘及其他爆炸性、导电性、和腐蚀性介质；安装场地应整洁，保证有足够的通风量。

5. 联接方式（如图所示）三相并联电抗器与系统的连接5.1电抗器并联于电力系统中。

5.2电抗器连接组别一般为Y接。

6 装卸6.1对于起吊毛重＜5000kg的产品时，可直接在包装箱的四下角枕木处挂钢丝绳起吊；6.2对于起吊毛重＞5000kg的产品时，所有吊板应同时起吊，且起吊钢丝绳之间的夹角必须≤60°。

6.3对于毛重≤3000kg的产品，可以使用叉车装卸。

《10kV干式铁心电抗器技术规范书》编制说明1工作过程及团队1.1 技术规范书编制工作过程2023年4月~7月，完成10kV干式铁心电抗器品类优化工作，依据10kV-35kV补偿电容器组品类增补20个品类10kV干式铁心电抗器。

2023年8月，启动10kV干式铁心电抗器技术规范书修编工作。

2023年9月，完成10kV干式铁心电抗器技术规范书对标、调研、修编初稿及组内修编内容评审。

2023年10月，完成10kV干式铁心电抗器技术规范书修编初稿的南网专家评审工作，并形成10kV干式铁心电抗器技术规范书修编稿。

1.2 参编单位及工作组成员本标准主编单位：xxxx本标准主要起草人：xxxx2主要编制内容1.《10kV 干式铁心电抗器技术规范书（通用部分）2022版v1.0》中本技术规范书对应的专用部分目录不全。

根据《南方电网公司生产设备品类优化清单（2023版）》新增20个品类的10kV干式铁心串联电抗器型号。

2.《10kV 干式铁心串联电抗器技术规范书（专用部分）2022版v1.0》中本技术规范书适用的物资品类型号目录不全。

根据《南方电网公司生产设备品类优化清单（2023版）》新增20个品类的10kV干式铁心串联电抗器型号。

3.《10kV 干式铁心串联电抗器技术规范书（专用部分）2022版v1.0》1.1.5额定容量（单相，kvar）1.1.5.1电抗率5%容量不全。

根据《南方电网公司生产设备品类优化清单（2023版）》新增10个品类电抗率为5%的10kV干式铁心串联电抗器容量。

4.《10kV 干式铁心串联电抗器技术规范书（专用部分）2022版v1.0》1.1.5额定容量（单相，kvar）1.1.5.2电抗率12%容量不全。

根据《南方电网公司生产设备品类优化清单（2023版）》新增10个品类电抗率为12%的10kV干式铁心串联电抗器容量。

5.《10kV 干式铁心串联电抗器技术规范书（专用部分）2022版v1.0》1.1.6 额定电流(A)1.1.6.1电抗率5%电流不全。

10kV干式空心限流电抗器通用技术规范本规范对应的专用技术规范目录10kV干式空心串联电抗器采购标准技术规范使用说明1. 本采购标准规范分为通用部分、专用部分。

2. 项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。

3. 项目单位应按实际要求填写“项目需求部分”。

如确实需要改动以下部分，项目单位应填写专用部分的项目单位技术差异表并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：（1）改动通用部分条款及专用部分固化的参数。

（2）项目单位要求值超出标准技术参数值。

（3）需要修正污秽、温度、海拔等条件。

经标书审查会同意后，对专用部分的修改形成项目单位技术差异表，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。

4. 对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。

5. 技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。

6. 投标人逐项响应技术规范专用部分中“1 标准技术参数表”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。

填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的招标文件投标人响应部分的表格。

投标人填写技术参数和性能要求响应表时，如有偏差除填写技术偏差表外，必要时应提供相应试验报告。

7. 专用技术规范中标准技术参数表中的“标准参数值”栏是标准化参数（对应于正常的使用条件），不允许项目单位和投标人改动。

项目单位不能在表1中对参数做任何修改（包括里面有“项目单位填写”字样）；表1中若有“项目单位填写”项，项目单位应在表7中给出；投标人应在表1中“投标人保证值”一栏逐项填写，且应在表7中填写相应的响应值。

目录1总则 (3)1.1一般规定 (4)1.2投标人应提供的资质文件 (4)1.3投标人应提供的技术文件 (4)1.4标准与规范 (5)2结构及其他要求 (6)2.1结构 (6)2.2铭牌 (6)2.3其他技术要求 (7)2.4电气一次接口 (7)2.4.1安装要求 (7)2.4.2安装示意图 (7)3试验 (8)3.1例行试验 (8)3.2型式试验 (8)3.3特殊试验 (8)3.4现场试验 (8)4技术服务、工厂检验和监造 (8)4.1技术服务 (9)4.2工厂检验和监造 (9)1总则1.1一般规定1.1.1 投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
