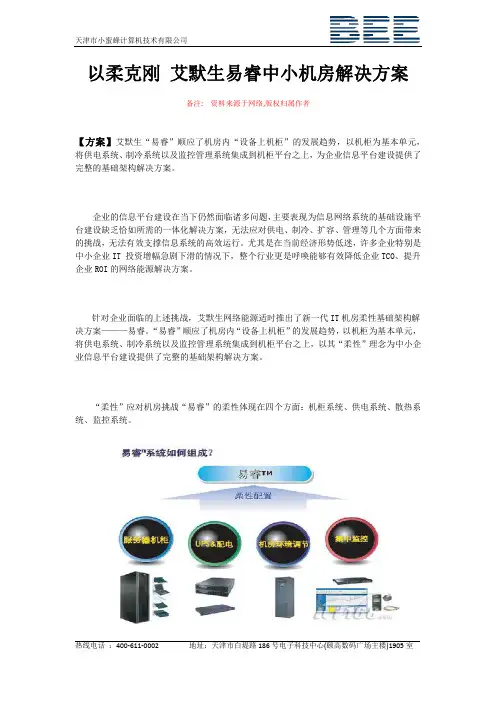

以柔克刚艾默生易睿中小机房解决方案备注: 资料来源于网络,版权归属作者【方案】艾默生“易睿”顺应了机房内“设备上机柜”的发展趋势，以机柜为基本单元，将供电系统、制冷系统以及监控管理系统集成到机柜平台之上，为企业信息平台建设提供了完整的基础架构解决方案。

企业的信息平台建设在当下仍然面临诸多问题，主要表现为信息网络系统的基础设施平台建设缺乏恰如所需的一体化解决方案，无法应对供电、制冷、扩容、管理等几个方面带来的挑战，无法有效支撑信息系统的高效运行。

尤其是在当前经济形势低迷，许多企业特别是中小企业IT 投资增幅急剧下滑的情况下，整个行业更是呼唤能够有效降低企业TCO、提升企业ROI的网络能源解决方案。

针对企业面临的上述挑战，艾默生网络能源适时推出了新一代IT机房柔性基础架构解决方案———易睿。

“易睿”顺应了机房内“设备上机柜”的发展趋势，以机柜为基本单元，将供电系统、制冷系统以及监控管理系统集成到机柜平台之上，以其“柔性”理念为中小企业信息平台建设提供了完整的基础架构解决方案。

“柔性”应对机房挑战“易睿”的柔性体现在四个方面：机柜系统、供电系统、散热系统、监控系统。

一、在机柜方面，“易睿”采用业内领先的艾默生Knurr品牌机柜系统，其中以KnurrFlatpack系列服务器机柜为代表。

其“柔性”特征体现在：首先，该系列机柜具有很强的兼容性，能够安装所有符合EIA-310-D标准的设备;其次，该系列机柜采用组合式全拼装设计，可拆卸成平板包装，易于运输和仓储;第三，该系列机柜具有较强的负载能力，其动态负载达到1000kg，静态负载达到1300kg，通过加强静态负载可达到1500kg;第四，该系列机柜的网孔通风板具有75%的通孔率，能够满足高热密度的散热需求。

另外，该系列机柜还具有很强的灵活性，如提供多种机柜尺寸和部件，可根据不同应用需求灵活配置;单开门兼容左右开门，方便现场根据需要调整开门方向;兼容上下走线方式，方便现场布线;侧板采用上下板设计，方便安装和拆卸，等等。

艾默生一体化解决方案系统技术建议书艾默生网络能源有限公司2011年11月一、易睿TM系统简介艾默生网络能源易睿TM系统是为了实现IT应用需求的优化而推出的新一代IT机房柔性基础架构解决方案，旨在为企业IT应用提供了完整的网络能源基础设施，实现机柜式数据机房的快速建设和智能管理。

艾默生公司易睿TM系统能实现IT机房的基础架构实现快速的一体化建设，使客户在设计整个机房系统时只需考虑服务器等主设备的选型问题，从而使客户更加关注于自身的核心业务发展。

易睿TM系统由电源、配电、制冷、机柜、监控等五大部分组成，易睿TM系统的智能设计、模块化设计的特点可以为客户带来易建设、易管理、易维护、易扩容、易购买的客户价值，为IT客户带来美观、安全、可靠、高效的使用体验。

另外，一站式获得(All in Emerson)的方式将有效降低客户的总体拥有成本TCO(Total Cost of Ownership)。

易睿TM解决方案适用于表1.1所列举的5大应用场景：1.1易睿TM系统特点配电系统☆安全可靠、配置灵活的配电解决方案☆性能优异、智能控制的自动切换开关系统☆可监控、可管理的数字化配电中心供电保护☆提供针对单输入普通负载，双输入核心负载的不同方案，满足客户不同可用性等级供电需求☆采用高可靠UPS技术(双变换在线式)，模块化数字化设计，完全解决电网所有干扰☆性能优异，高效节能，所采用Adapt系列UPS已经获得CQC节能认证证书散热系统☆专业机房空调系统，低功耗、恒温恒湿、大风量☆高可靠性、高灵活性、全寿命低成本的专业制冷系统柔性监控系统☆即插即用＋级联＋RJ45网口设计，真正“傻瓜”化、无工程化安装，使监控系统建设更加简单快速☆一个IP地址完成对“供电/散热/环境/配电(甚至不同品牌设备)”的一站式监控，节省公司带宽资源1.2易睿TM系统设计原则及规范艾默生易睿TM系统集低压动力配电系统、交流不间断电源系统、机房精密空调系统、及机房动力集中监控系统为一体。

华为公司数据中心机房动力一体化整体解决方案——艾默生网络能源数据中心整体解决方案实例概述华为技术数据中心机房采用艾默生的动力一体化整体解决方案：包括800KVA 6台组成的双母线系统，600KVA 2台组成的1＋1并机系统，精密空调26台，4台10KVA 2000KW柴油机并机。

该数据中心目前是亚太地区最大的数据中心，配有总容量为6000KVA的大型UPS。

分别用2＋1并机方式组成双母线供电系统，该系统还配置艾默生的LBS负载母线同步跟踪器及STS静态切换开关，该系统可用度达到99.99999%。

华为公司数据中心机房动力一体化整体解决方案鉴于当今被安装于信息数据中心内的绝大多数IT设备（服务器、交换机、光端机、网关、磁盘阵列机和通信设备）所允许的瞬间供电中断时间仅为0.01～0.02s左右。

这就意味着：对于关键性的数据中心机房所用的UPS供电系统而言，在运行中如果出现0.02s以上瞬间供电中断的故障时，就会造成网络瘫痪事故发生。

众所周知：一旦网络瘫痪后，要想让整个网络重新恢复正常工作往往需耗时几十分钟至几小时。

显而易见，由此会给用户带来巨大的经济损失。

基于上述原因，艾默生为华为公司数据中心机房提供了可用度达到99.99999%的新一代数据中心解决方案：包括800KVA 6台组成的双母线系统，600KVA 2台组成的1＋1并机系统，精密空调26台，4台10KVA 2000KW柴油机并机。

此数据中心机房用智能化UPS供电系统是由以两套2+1型UPS（800kVA）冗余并机系统和1套1+1型UPS（600kVA）冗余并机系统为核心、采用双总线输入、双总线输出设计方案所构成的、具世界一流技术水平的超大型UPS供电系统。

此系统具备冗余式供电能力为3800kVA，其最大供电能力高达6000kVA，目前是亚太地区最大的数据中心。

采用双总线输入、双总线输出+负载同步控制器+负载自动切换开关设计方案所构成的、具有世界一流技术水平的超大型UPS供电系统，不仅可以消除各种可能出现的单点瓶颈故障隐患，而且还可向位于数据中心机房内的各种IT设备连续提供365×24h高品质的UPS逆变器电源（高达99.99999995%的高品质的，年平均的停电时间小于0.15s左右）。
