【CN210116656U】火箭及其推进剂贮箱【专利】

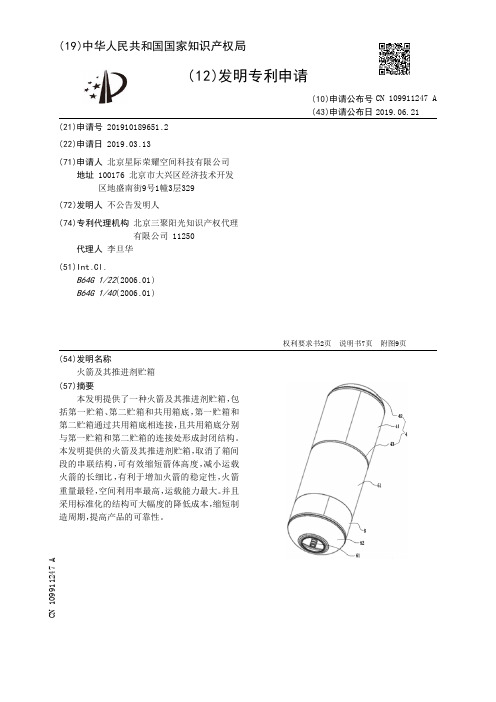

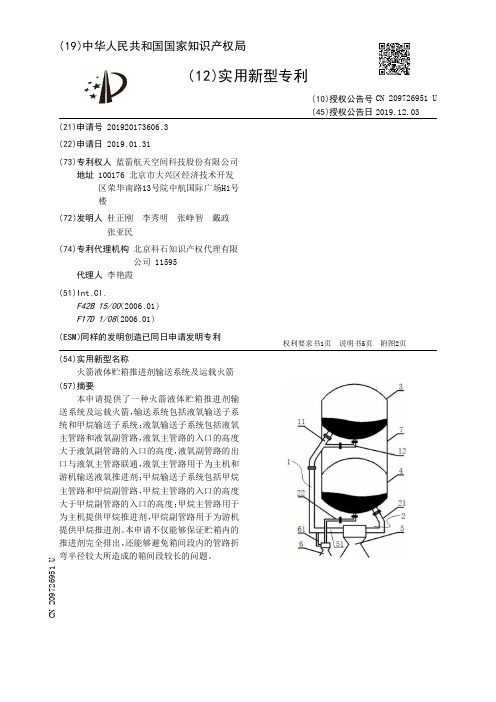

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910189651.2(22)申请日 2019.03.13(71)申请人 北京星际荣耀空间科技有限公司地址 100176 北京市大兴区经济技术开发区地盛南街9号1幢3层329(72)发明人 不公告发明人　(74)专利代理机构 北京三聚阳光知识产权代理有限公司 11250代理人 李旦华(51)Int.Cl.B64G 1/22(2006.01)B64G 1/40(2006.01)(54)发明名称火箭及其推进剂贮箱(57)摘要本发明提供了一种火箭及其推进剂贮箱，包括第一贮箱、第二贮箱和共用箱底，第一贮箱和第二贮箱通过共用箱底相连接，且共用箱底分别与第一贮箱和第二贮箱的连接处形成封闭结构。

本发明提供的火箭及其推进剂贮箱，取消了箱间段的串联结构，可有效缩短箭体高度，减小运载火箭的长细比，有利于增加火箭的稳定性，火箭重量最轻，空间利用率最高，运载能力最大。

并且采用标准化的结构可大幅度的降低成本，缩短制造周期，提高产品的可靠性。

权利要求书2页 说明书7页 附图9页CN 109911247 A 2019.06.21C N 109911247A权　利　要　求　书1/2页CN 109911247 A1.推进剂贮箱，其特征在于：包括第一贮箱(4)和第二贮箱(5)，所述第一贮箱(4)和所述第二贮箱(5)相连接；共用箱底，所述箱底固连于所述第一贮箱(4)和所述第二贮箱(5)之间，且所述共用箱底分别与所述第一贮箱(4)和所述第二贮箱(5)的连接处形成封闭结构。

2.如权利要求1所述的共底结构，其特征在于：所述第一贮箱(4)包括第一筒段(41)、第一箱底(42)和第二箱底(43)，所述第一箱底(42)和所述第二箱底(43)分别位于于所述第一筒段(41)相对两端；第二贮箱(5)包括第二筒段(51)和第三箱底(52)，所述第二箱底(43)和所述第三箱底(52)分别位于所述第二筒段(51)的相对两端，所述第二箱底(43)即为所述共用箱底。

专利名称：一种航空航天用推进剂贮箱专利类型：发明专利
发明人：凌亚
申请号：CN202011254080.5
申请日：20201111
公开号：CN112278332A
公开日：
20210129
专利内容由知识产权出版社提供
摘要：本发明公开了一种航空航天用推进剂贮箱，包括高压气箱，所述高压气箱一侧外壁焊接有第一排气管，且第一排气管外壁固定有加压器，所述第一排气管远离减压器的外壁安装有增压阀门，且第一排气管下部一侧外壁焊接有第二排气管，所述高压气箱底部外壁焊接有料箱，且料箱中部内壁焊接有隔温板，所述隔温板顶部外壁设有燃料箱，且燃料箱顶部一侧外壁焊接有燃料加注管，所述隔温板底部外壁设有氧化剂箱，且氧化剂箱顶部一侧外壁焊接有氧化剂加注管。

本发明通过制冷槽内部安装的制冷片可以对氧化剂进行温度控制，航天用的氧化剂都是处于液体状态，只有在极其低温的状态下液氧才不会气化，因此通过制冷片的制冷效果可以对液氧进行持续降温。

申请人：凌亚
地址：411100 湖南省湘潭市岳塘区荷塘乡金湖村菱家村民组112号
国籍：CN
更多信息请下载全文后查看。

小型卫星上贮箱推进剂管理装置的设计及研制方法王幸果【期刊名称】《火箭推进》【年(卷),期】1999(000)004【摘要】商业及科研应用的小型卫星需要费用低的推进子系统。

一般而言,这类推进系统仅用于通过反作用飞轮来完成轨道嵌入、轨道控制及姿态控制的飞行任务。

这就允许贮箱采用简化的推进剂管理装置（PMD）。

本文介绍这种推进剂管理装置的设计及研制方法。

推进剂贮箱应该是具有较低费用的装置。

它是利用叶片作为推进剂管理装置的全焊接钛结构,贮存30kg 肼（N₂H₄）。

这种推进剂管理装置没有活动件,毛细功能组件较少,因此,它能够确保贮箱重量轻,结构简单和费用较低。

在低重力和推力室连续工作产生的低加速度条件下,这种叶片式表面张力贮箱能够提供所需要的不含气泡的推进剂。

研制工作主要集中在叶片式管理装置,它的关键之处是性能及动态特性。

由于重力作用,这种管理装置的主要困难是不能在地面进行试验。

因此,必须通过模型及低重力试验来验证。

建立稳态及瞬态模型,有助于模拟贮箱在不同流量及推力室工作产生的加速度、瞬态过程时的排液情况。

依据相似准则,用中性浮力试验来模拟低重力环境。

这种试验最大的好处是没有时间限制,所以能够完成一个完整的排液过程。

模拟件设计要考虑模拟液与模拟件的接触角代表了氮/肼/钛的接触角。

所有的分析及试验圆满完成,证明这种推进剂营理装置具有满意的性能。

【总页数】13页(P40-52)【作者】王幸果【作者单位】【正文语种】中文【中图分类】V433【相关文献】1.基于并联贮箱结构的卫星推进剂剩余量测量方法 [J], 魏延明;宋涛;梁军强2.表面张力贮箱推进剂管理装置设计进展 [J], 张天平3.卫星用推进剂贮箱的设计与发展 [J], 李本儒4.“阿拉伯”卫星推进剂贮箱的设计和鉴定 [J], Roll.,JR;王谨5.通道式表面张力贮箱推进剂管理装置的设计 [J], 李治;沈赤兵;周进因版权原因，仅展示原文概要，查看原文内容请购买。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920322160.6(22)申请日 2019.03.13(73)专利权人 北京星际荣耀空间科技有限公司地址 100176 北京市大兴区经济技术开发区地盛南街9号1幢3层329(72)发明人 不公告发明人　(74)专利代理机构 北京三聚阳光知识产权代理有限公司 11250代理人 李旦华(51)Int.Cl.F02K 9/60(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称贮箱筒段、贮箱以及火箭(57)摘要本实用新型提供了一种贮箱筒段、贮箱以及火箭，包括光筒、纵向加强框和横框，光筒为中空筒体；纵向加强框的长度方向与光筒的轴向方向一致，且若干纵向加强框固定于光筒的内部，若干纵向加强框沿光筒的内部周向布置；横框环绕光筒的周向设置，且横框固定于纵向加强框远离光筒的一侧。

本实用新型提供的贮箱筒段、贮箱以及火箭，通过纵向加强框对光筒的轴向承载力进行加强，横框对光筒的横向承载力进行加强，纵向加强框和横框均可构建通用模块，各独立元件可根据任务需求灵活组合，适应宽泛的载荷工况，并且各个零件均采用标准规格供货生产，生产成本更低，能够有效地简化工艺种类，具有制造简单的优点，和轻量化的优点。

权利要求书1页 说明书6页 附图7页CN 210013766 U 2020.02.04C N 210013766U权　利　要　求　书1/1页CN 210013766 U1.贮箱筒段，其特征在于：包括光筒(1)，所述光筒(1)为中空筒体；纵向加强框(2)，所述纵向加强框(2)的长度方向与所述光筒(1)的轴向方向一致，且若干所述纵向加强框(2)固定于所述光筒(1)的内部，若干所述纵向加强框(2)沿所述光筒(1)的内部周向布置；以及横框(3)，所述横框(3)环绕所述光筒(1)的周向设置，且所述横框(3)固定于所述纵向加强框(2)远离所述光筒(1)的一侧。

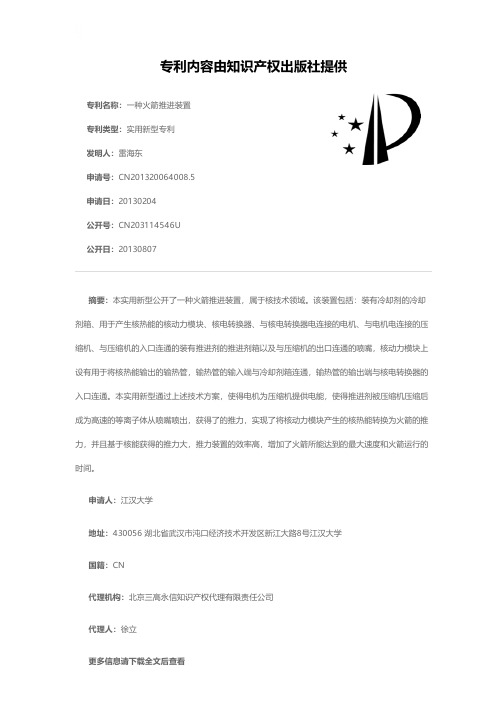

专利名称：一种火箭推进装置专利类型：实用新型专利
发明人：雷海东
申请号：CN201320064008.5申请日：20130204
公开号：CN203114546U
公开日：
20130807
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种火箭推进装置，属于核技术领域。

该装置包括：装有冷却剂的冷却剂箱、用于产生核热能的核动力模块、核电转换器、与核电转换器电连接的电机、与电机电连接的压缩机、与压缩机的入口连通的装有推进剂的推进剂箱以及与压缩机的出口连通的喷嘴，核动力模块上设有用于将核热能输出的输热管，输热管的输入端与冷却剂箱连通，输热管的输出端与核电转换器的入口连通。

本实用新型通过上述技术方案，使得电机为压缩机提供电能，使得推进剂被压缩机压缩后成为高速的等离子体从喷嘴喷出，获得了的推力，实现了将核动力模块产生的核热能转换为火箭的推力，并且基于核能获得的推力大，推力装置的效率高，增加了火箭所能达到的最大速度和火箭运行的时间。

申请人：江汉大学
地址：430056 湖北省武汉市沌口经济技术开发区新江大路8号江汉大学
国籍：CN
代理机构：北京三高永信知识产权代理有限责任公司
代理人：徐立
更多信息请下载全文后查看。
