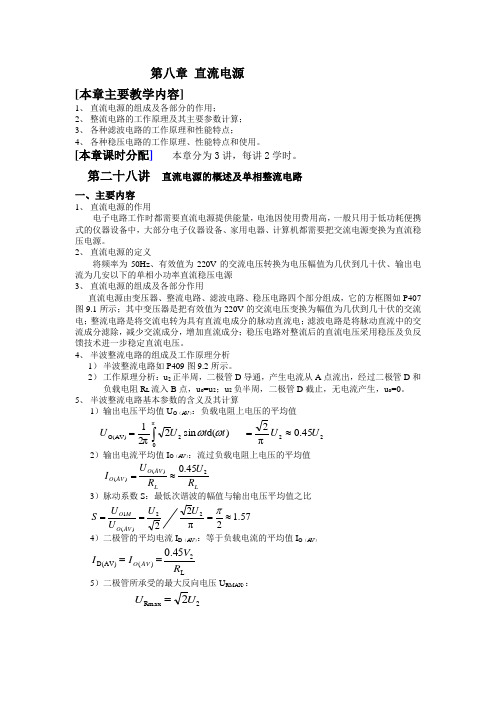

第八章 直流电源[本章主要教学内容]1、 直流电源的组成及各部分的作用；2、 整流电路的工作原理及其主要参数计算；3、 各种滤波电路的工作原理和性能特点；4、 各种稳压电路的工作原理、性能特点和使用。
[本章课时分配] 本章分为3讲，每讲2学时。
第二十八讲 直流电源的概述及单相整流电路一、主要内容1、 直流电源的作用电子电路工作时都需要直流电源提供能量，电池因使用费用高，一般只用于低功耗便携式的仪器设备中，大部分电子仪器设备、家用电器、计算机都需要把交流电源变换为直流稳压电源。
2、 直流电源的定义将频率为50Hz 、有效值为220V 的交流电压转换为电压幅值为几伏到几十伏、输出电流为几安以下的单相小功率直流稳压电源 3、 直流电源的组成及各部分作用直流电源由变压器、整流电路、滤波电路、稳压电路四个部分组成，它的方框图如P407图9.1所示；其中变压器是把有效值为220V 的交流电压变换为幅值为几伏到几十伏的交流电；整流电路是将交流电转为具有直流电成分的脉动直流电；滤波电路是将脉动直流中的交流成分滤除，减少交流成分，增加直流成分；稳压电路对整流后的直流电压采用稳压及负反馈技术进一步稳定直流电压。
4、 半波整流电路的组成及工作原理分析 1） 半波整流电路如P409图9.2所示。
2） 工作原理分析：u 2正半周，二极管D 导通，产生电流从A 点流出，经过二极管D 和负载电阻R L 流入B 点，u o =u 2；u 2负半周，二极管D 截止，无电流产生，u o =0。
5、 半波整流电路基本参数的含义及其计算1）输出电压平均值U O （A V ）：负载电阻上电压的平均值22π2O(AV)45.0π2)d(sin 2π21U U t t U U ≈==⎰ωω2）输出电流平均值I O （A V ）：流过负载电阻上电压的平均值L LAV O AV O R U R U I 2)()(45.0≈=3）脉动系数S ：最低次谐波的幅值与输出电压平均值之比57.12π2222)(1≈===πU UU U S AV O M O4）二极管的平均电流I D （A V ）：等于负载电流的平均值I O （A V ）L2)(D(AV)45.0R V I I AV O ==5）二极管所承受的最大反向电压U RMAX ：：2Rmax 2U U =6、 全波桥式整流电路的组成及工作原理分析 1）全波桥式整流电路如P412图9.4所示。

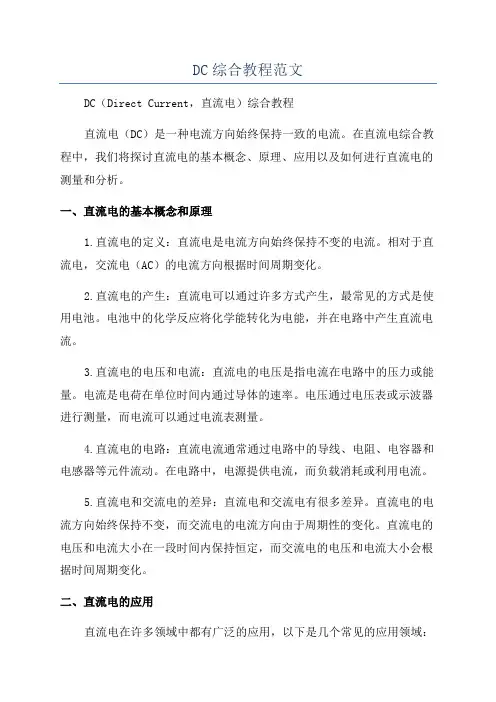

DC综合教程范文DC（Direct Current，直流电）综合教程直流电（DC）是一种电流方向始终保持一致的电流。
在直流电综合教程中，我们将探讨直流电的基本概念、原理、应用以及如何进行直流电的测量和分析。
一、直流电的基本概念和原理1.直流电的定义：直流电是电流方向始终保持不变的电流。
相对于直流电，交流电（AC）的电流方向根据时间周期变化。
2.直流电的产生：直流电可以通过许多方式产生，最常见的方式是使用电池。
电池中的化学反应将化学能转化为电能，并在电路中产生直流电流。
3.直流电的电压和电流：直流电的电压是指电流在电路中的压力或能量。
电流是电荷在单位时间内通过导体的速率。
电压通过电压表或示波器进行测量，而电流可以通过电流表测量。
4.直流电的电路：直流电流通常通过电路中的导线、电阻、电容器和电感器等元件流动。
在电路中，电源提供电流，而负载消耗或利用电流。
5.直流电和交流电的差异：直流电和交流电有很多差异。
直流电的电流方向始终保持不变，而交流电的电流方向由于周期性的变化。
直流电的电压和电流大小在一段时间内保持恒定，而交流电的电压和电流大小会根据时间周期变化。
二、直流电的应用直流电在许多领域中都有广泛的应用，以下是几个常见的应用领域：1.电子设备：直流电被广泛应用于各种电子设备，如计算机、手机、平板电脑等。
电子设备通常使用直流电来供电。
2.电动机和发电机：直流电被用于驱动各种类型的电动机，如直流电动机、步进电动机等。
直流电也被用于发电机来产生电能。
3.太阳能电池板：太阳能电池板将太阳能转换为直流电。
这些直流电可用于供电家居设备、电动车辆等。
4.电解过程：直流电在电解过程中起着重要作用。
在电解过程中，电流通过电解质溶液，将化学物质分解为其组成元素。
5.电磁铁：直流电可以通过电磁铁产生电磁力，从而实现吸引和释放物体的目的。
这在电动门、电梯等设备中得到应用。
三、直流电的测量和分析测量和分析直流电是电子工程师和技术人员的常见任务之一、以下是几种常见的直流电测量和分析方法：1.电压测量：直流电的电压可以通过电压表测量。
