继电保护实验报告
继电保护实验报告
一、实验目的
本实验的主要目的是了解继电保护的原理，运用继电保护系统，对电力系统中的电力设备进行有效的保护，保证电力系统的安全稳定运行。
二、实验内容
1. 综述继电保护的基本原理及功能。
2. 搭建、设置、测试继电保护实验仪器，分别熟练操作和应用它们。
3. 了解继电保护装置的种类、接线及作用原理，以及各种保护动作的原理。
4. 熟练掌握继电保护装置的作用及保护试验的实施方法，并且能够对电力系统中的电力设备进行有效的保护。
5. 熟练掌握继电保护装置的维护与检查，并能够找出系统中存在的负荷覆盖不足、响应时间过长等问题。
三、实验结果
1. 实验中熟练掌握了继电保护装置的作用及保护试验的实施方法，完成了对电力系统中的电力设备进行有效的保护的任务。
2. 熟悉了继电保护装置的维护与检查，了解了电力系统中存在的负荷覆盖不足、响应时间过长等问题，并可以采取相应的措施来解决。
四、结论
本次实验对继电保护的理论基础、原理及其应用有了更加深入的了解，掌握了电力系统中电力设备的保护原理，以及对继电保护的维护与检查等工作的熟练运用。

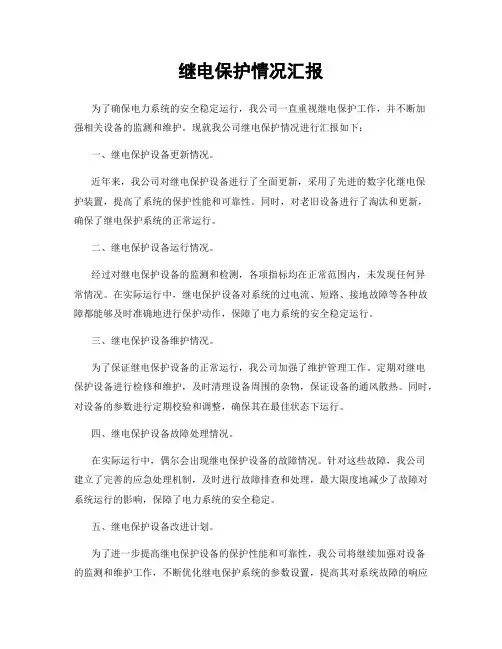

继电保护情况汇报为了确保电力系统的安全稳定运行，我公司一直重视继电保护工作，并不断加强相关设备的监测和维护。
现就我公司继电保护情况进行汇报如下：一、继电保护设备更新情况。
近年来，我公司对继电保护设备进行了全面更新，采用了先进的数字化继电保护装置，提高了系统的保护性能和可靠性。
同时，对老旧设备进行了淘汰和更新，确保了继电保护系统的正常运行。
二、继电保护设备运行情况。
经过对继电保护设备的监测和检测，各项指标均在正常范围内，未发现任何异常情况。
在实际运行中，继电保护设备对系统的过电流、短路、接地故障等各种故障都能够及时准确地进行保护动作，保障了电力系统的安全稳定运行。
三、继电保护设备维护情况。
为了保证继电保护设备的正常运行，我公司加强了维护管理工作。
定期对继电保护设备进行检修和维护，及时清理设备周围的杂物，保证设备的通风散热。
同时，对设备的参数进行定期校验和调整，确保其在最佳状态下运行。
四、继电保护设备故障处理情况。
在实际运行中，偶尔会出现继电保护设备的故障情况。
针对这些故障，我公司建立了完善的应急处理机制，及时进行故障排查和处理，最大限度地减少了故障对系统运行的影响，保障了电力系统的安全稳定。
五、继电保护设备改进计划。
为了进一步提高继电保护设备的保护性能和可靠性，我公司将继续加强对设备的监测和维护工作，不断优化继电保护系统的参数设置，提高其对系统故障的响应速度和准确性。
同时，加强对继电保护设备运行情况的监测和分析，及时发现问题并进行改进。
综上所述，我公司的继电保护工作取得了良好的成绩，但我们也清醒地意识到，继电保护工作是一项长期的持续工作，需要我们不断加强和改进。
我们将继续严格执行各项继电保护管理制度，确保电力系统的安全稳定运行。
同时，我们也欢迎各方专家学者和同行业人士对我们的工作提出宝贵意见和建议，共同推动继电保护工作的发展和进步。
继电保护试验报告摘要：继电保护是电力系统中非常重要的一项技术，它能够及时检测故障和异常情况，并采取保护措施，使电力系统保持稳定运行。
本试验报告主要介绍了继电保护试验的目的、方法和结果分析。
试验目的是验证继电保护装置的可靠性和准确性，通过模拟各种故障情况，检测继电保护装置的动作和判别能力。
一、试验目的1.验证继电保护装置是否符合设计要求，是否能够在故障情况下快速切除故障线路；2.检测继电保护装置的判别和动作能力，评估其可靠性和准确性；3.分析继电保护装置在各种故障情况下的动作特性和动作时间，为系统的故障排除提供参考。
二、试验方法1.根据电力系统的拓扑结构和故障类型，制定试验方案，确定试验对象和试验参数；2.利用模拟设备和实际硬件进行试验，根据试验方案进行故障模拟，并记录继电保护装置的动作和判别情况；3.根据试验结果进行数据分析和处理，评估继电保护装置的性能和可靠性。
三、试验结果分析1.故障判据能力：在各种故障情况下，继电保护装置能够准确判别故障位置和类型，能够迅速切除故障线路，保证电力系统的稳定运行。
2.动作时间：试验结果表明，继电保护装置的动作时间符合设计要求，能够在短时间内响应故障信号并切除故障线路，最大限度地减少电力系统的损坏。
3.可靠性评估：根据试验数据分析，继电保护装置的误动率非常低，能够在故障情况下稳定工作，并可靠地切除故障线路。
四、存在问题及改进措施根据试验结果分析，本次试验中继电保护装置的性能表现较好，但仍存在以下问题：1.动作时间略长：尽管继电保护装置的动作时间符合设计要求，但仍可以通过优化硬件和软件的结构，进一步缩短动作时间，提高故障切除的效率。
2.对复杂故障情况的判别能力有待提高：在复杂故障情况下，继电保护装置的判别能力有一定的局限性，需要进一步优化算法和数据处理方法，提高判别的准确性。
改进措施：1.更新继电保护装置的硬件和软件版本，采用先进的算法和数据处理方法，提高故障判别的准确性；2.加强继电保护装置的定期维护和检修，确保其正常运行和可靠工作。

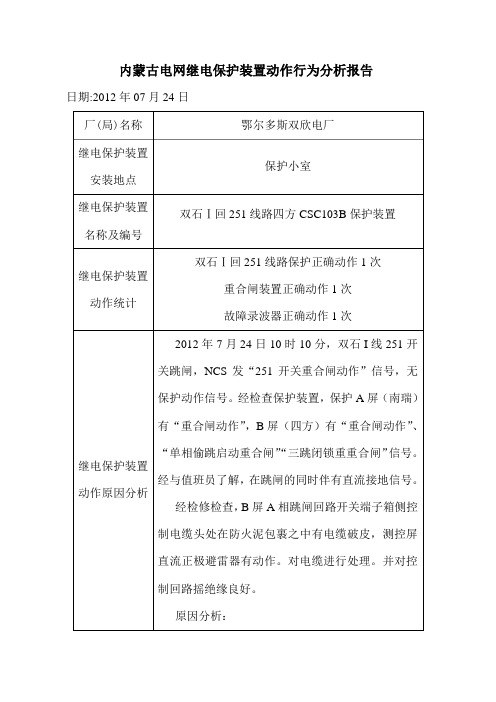

内蒙古电网继电保护装置动作行为分析报告日期:2012年07月24日
220KV双石Ⅰ回251线路跳闸情况分析
一、运行方式：
2012年07月24日10:10，双石Ⅰ回251线路在220KV I母运行，设备运行参数正常。
二、事件经过：
2012年07月24日10:10，网控事故音箱响，双石Ⅰ回251线路B 相跳闸并重合成功。
综自画面告警：“直流接地”、双石Ⅰ回251线
路“四方保护重合闸动作”、“220KV录波器”光字。
220KV故障录波器动作并录波完好。
三、原因分析：
2012年7月24日10时10分，双石I线251开关跳闸，NCS发“251开关重合闸动作”信号，无保护动作信号。
经检查保护装置，保护A屏（南瑞）有“重合闸动作”，B屏（四方）有“重合闸动作”、“单相偷跳启动重合闸”“三跳闭锁重重合闸”信号。
经与值班员解，在跳闸的同时伴有直流接地信号。
经检修检查，B屏A相跳闸回路开关端子箱侧控制电缆头处在防火泥包裹之中有电缆破皮，测控屏直流正极避雷器有动作。
对电缆进行处理。
并对控制回路摇绝缘良好。
原因分析：
251开关A相跳闸回路有接地约40V，此值未在发直流接地信号的动作值，当测控屏正极避雷器动作时，使A相跳闸回路沟通，引起A相单相跳闸，重合闸动作，由于直流接地未消失，A相再次跳闸。
重合闸不再动作。
非全相动作三跳并闭锁重合闸。
保护及装置动作全部正确。
四、结论：
双石Ⅰ回251线路四方CSC103B保护装置动作正确，故障录波器动作正确。
双欣电厂电气检修专业
2012-07-25。
报告编号：YT-FS-8685-31继电保护实验报告(完整版)After Completing The T ask According To The Original Plan, A Report Will Be Formed T o Reflect The Basic Situation Encountered, Reveal The Existing Problems And Put Forward Future Ideas.互惠互利共同繁荣Mutual Benefit And Common Prosperity继电保护实验报告(完整版)备注：该报告书文本主要按照原定计划完成任务后形成报告，并反映遇到的基本情况、实际取得的成功和过程中取得的经验教训、揭露存在的问题以及提出今后设想。
文档可根据实际情况进行修改和使用。
电流方向继电器特性实验一、实验目的1、了解继电器的結构及工作原理。
2、掌握继电器的调试方法。
二、构造原理及用途继电器由电磁铁、线圈、Z型舌片、弹簧、动触点、静触点、整定把手、刻度盘、轴承、限制螺杆等组成。
继电器动作的原理：当继电器线圈中的电流增加到一定值时，该电流产生的电磁力矩能够克服弹簧反作用力矩和摩擦力矩，使Z型舌片沿顺时针方向转动，动静接点接通，继电器动作。
当线圈的电流中断或减小到一定值时，弹簧的反作用力矩使继电器返回。
利用连接片可将继电器的线圈串联或并联，再加上改变调整把手的位置可使其动作值的调整范围变更四倍。
继电器的内部接线图如下：图一为动合触点，图二为动断触点，图三为一动合一动断触点。
电流继电器用于发电机、变压器、线路及电动机等的过负荷和短路保护装置。
三、实验内容1. 外部检查2. 内部及机械部分的检查3. 绝缘检查4. 刻度值检查5. 接点工作可靠性检查四、实验仪器1、微机保护综合测试仪2、功率方向继电器3、DL-31 型电流继电器4、电脑、导线若干。
五、实验步骤1、外部检查检查外壳与底座间的接合应牢固、紧密；外罩应完好，继电器端子接线应牢固可靠。

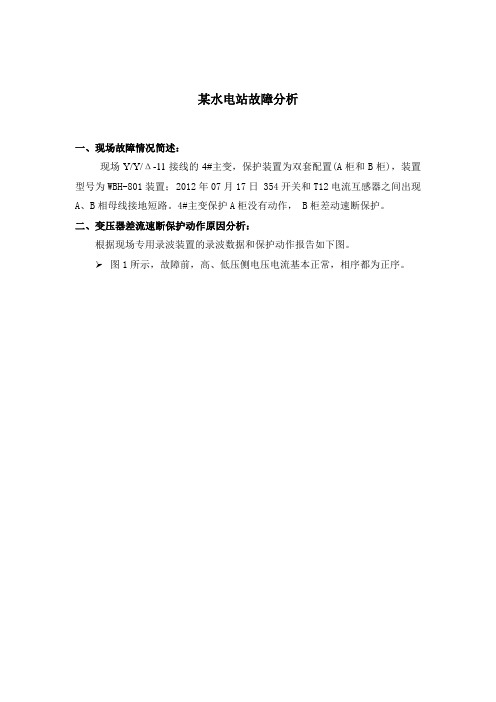

某水电站故障分析一、现场故障情况简述：现场Y/Y/Δ-11接线的4#主变，保护装置为双套配置(A柜和B柜)，装置型号为WBH-801装置； 2012年07月17日 354开关和T12电流互感器之间出现A、B相母线接地短路。
4#主变保护A柜没有动作， B柜差动速断保护。
二、变压器差流速断保护动作原因分析：根据现场专用录波装置的录波数据和保护动作报告如下图。
图1所示，故障前，高、低压侧电压电流基本正常，相序都为正序。
图1后来低压侧统出现了B相接地故障，B相电压降低，且有较大的零序电压，在时间为12时00分49秒716.905ms时（即时间轴为57.1左右时），零序电压升高到108V左右，由于低压侧是不接地系统，所以电流并没有太大变化。
图2所示：图2在低压侧B相发生单相接地故障后不久，低压侧A相也出现接地故障,进而发展为A,B相间接地故障，故障电流满足差动保护动作定值，差动保护动作。
图3有图4时间为12时00分49秒727.420ms时（即时间轴为67.65左右时）的动作波形可以看出，其近似满足低压侧AB两相接地短路时特征（即低压侧A、B两相电流反向∙Ia≈∙-Ib,，高压侧两相电流∙IA≈∙IC,∙IB≈-2∙IA=-2∙IC）。
图4三、初步分析结论根据现场专用录波装置的录波及如上分析，可得出如下结论：1、从录波图和动作报告可知：低压侧10KV系统，首先发生B相接地故障，进而发展成A、B相间接地故障，出现较大差动不平衡电流，满足差流速断保护，4#主变保护B柜动作跳闸。
从保护的动作情况来看，本次4#主变保护B柜行为正确。
2、根据多个现场双套保护的运行经验，当发生短路故障时，由于两套保护的固有动作时间有差别，还有两套保护所接CT不同，CT的传变特性和时间常数等不同，可能会导致两套保护的动作行为不一致。
因此4#主变保护B柜差动速断保护, A柜没有动作的现象，也属于正常现象。
由于收集的资料有限，以上的分析如有不妥之处，望请电厂各位专家指正。
1电力系统继电保护实验报告一、常规继电器特性实验（一）电磁型电压、电流继电器的特性实验 1．实验目的1）了解继电器基本分类方法及其结构。
2)熟悉几种常用继电器,如电流继电器、电压继电器、时间继电器、中间继电器、信号继电器等的构成原理. 3）学会调整、测量电磁型继电器的动作值、返回值和计算返回系数. 4）测量继电器的基本特性。
5）学习和设计多种继电器配合实验。
2．继电器的类型与原理继电器是电力系统常规继电保护的主要元件，它的种类繁多，原理与作用各异. 3．实验内容1)电流继电器特性实验电流继电器动作、返回电流值测试实验. 实验电路原理图如图2—2所示：实验步骤如下：（1）按图接线，将电流继电器的动作值整定为1。
2A ，使调压器输出指示为0V ，滑线电阻的滑动触头放在中间位置.（2）查线路无误后,先合上三相电源开关（对应指示灯亮)，再合上单相电源开关和直流电源开关。
（3）慢慢调节调压器使电流表读数缓慢升高，记下继电器刚动作（动作信号灯XD1亮)时的最小电流值，即为动作值.（4）继电器动作后，再调节调压器使电流值平滑下降,记下继电器返回时（指示灯XD1灭）的最大电流值，即为返回值。
（5)重复步骤（2）至（4），测三组数据.(6)实验完成后，使调压器输出为0V ，断开所有电源开关。
（7）分别计算动作值和返回值的平均值即为电流继电器的动作电流值和返回电流值。
（8）计算整定值的误差、变差及返回系数。
误差＝［ 动作最小值－整定值 ］／整定值变差＝［ 动作最大值－动作最小值 ］／动作平均值 ⨯ 100% 返回系数＝返回平均值／动作平均值表2—1 电流继电器动作值、返回值测试实验数据记录表-220动作信号灯22）电流继电器动作时间测试实验电流继电器动作时间测试实验原理图如图2—3所示:实验步骤如下：（1）按图接线，将电流继电器的常开触点接在多功能表的“输出2”和“公共端"，将开关BK 的一条支路接在多功能表的“输入1”和“公共端"，使调压器输出为0V ，将电流继电器动作值整定为1.2A ，滑线电阻的滑动触头置于其中间位置。

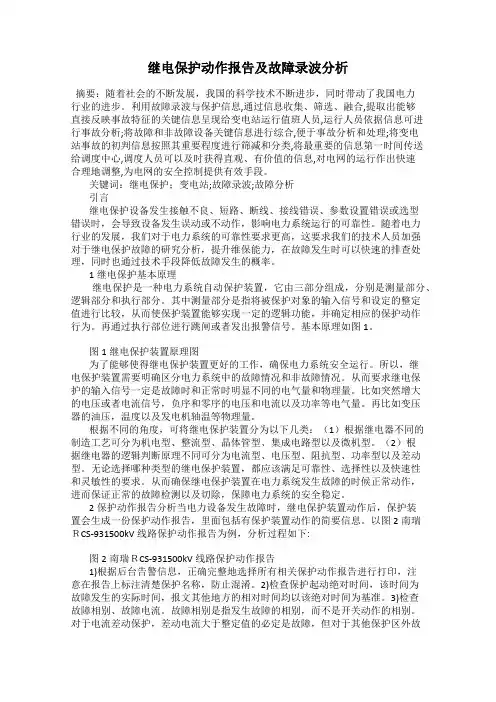

继电保护动作报告及故障录波分析摘要：随着社会的不断发展，我国的科学技术不断进步，同时带动了我国电力行业的进步。
利用故障录波与保护信息,通过信息收集、筛选、融合,提取出能够直接反映事故特征的关键信息呈现给变电站运行值班人员,运行人员依据信息可进行事故分析;将故障和非故障设备关键信息进行综合,便于事故分析和处理;将变电站事故的初判信息按照其重要程度进行筛减和分类,将最重要的信息第一时间传送给调度中心,调度人员可以及时获得直观、有价值的信息,对电网的运行作出快速合理地调整,为电网的安全控制提供有效手段。
关键词：继电保护；变电站;故障录波;故障分析引言继电保护设备发生接触不良、短路、断线、接线错误、参数设置错误或选型错误时，会导致设备发生误动或不动作，影响电力系统运行的可靠性。
随着电力行业的发展，我们对于电力系统的可靠性要求更高，这要求我们的技术人员加强对于继电保护故障的研究分析，提升维保能力，在故障发生时可以快速的排查处理，同时也通过技术手段降低故障发生的概率。
1继电保护基本原理继电保护是一种电力系统自动保护装置，它由三部分组成，分别是测量部分、逻辑部分和执行部分。
其中测量部分是指将被保护对象的输入信号和设定的整定值进行比较，从而使保护装置能够实现一定的逻辑功能，并确定相应的保护动作行为。
再通过执行部位进行跳闸或者发出报警信号。
基本原理如图1。
图1继电保护装置原理图为了能够使得继电保护装置更好的工作，确保电力系统安全运行。
所以，继电保护装置需要明确区分电力系统中的故障情况和非故障情况。
从而要求继电保护的输入信号一定是故障时和正常时明显不同的电气量和物理量。
比如突然增大的电压或者电流信号，负序和零序的电压和电流以及功率等电气量。
再比如变压器的油压，温度以及发电机轴温等物理量。
根据不同的角度，可将继电保护装置分为以下几类：（1）根据继电器不同的制造工艺可分为机电型、整流型、晶体管型、集成电路型以及微机型。

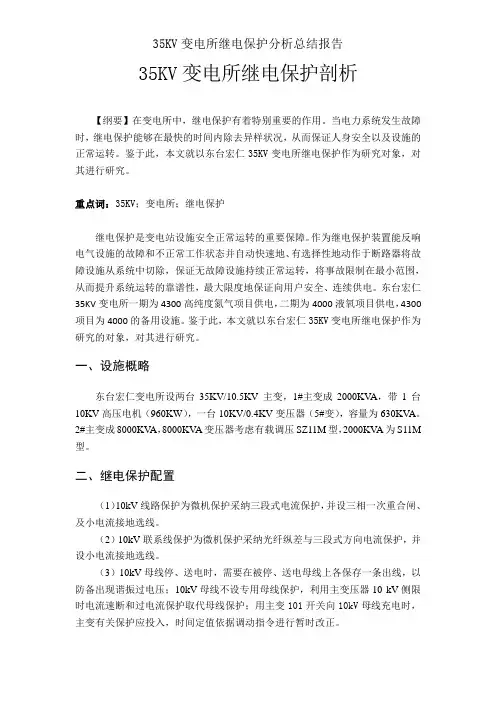

35KV变电所继电保护剖析【纲要】在变电所中，继电保护有着特别重要的作用。
当电力系统发生故障时，继电保护能够在最快的时间内除去异样状况，从而保证人身安全以及设施的正常运转。
鉴于此，本文就以东台宏仁35KV变电所继电保护作为研究对象，对其进行研究。
重点词：35KV；变电所；继电保护继电保护是变电站设施安全正常运转的重要保障。
作为继电保护装置能反响电气设施的故障和不正常工作状态并自动快速地、有选择性地动作于断路器将故障设施从系统中切除，保证无故障设施持续正常运转，将事故限制在最小范围，从而提升系统运转的靠谱性，最大限度地保证向用户安全、连续供电。
东台宏仁35KV变电所一期为4300高纯度氮气项目供电，二期为4000液氧项目供电，4300项目为4000的备用设施。
鉴于此，本文就以东台宏仁35KV变电所继电保护作为研究的对象，对其进行研究。
一、设施概略东台宏仁变电所设两台35KV/10.5KV主变，1#主变成2000KV A，带1台10KV高压电机（960KW），一台10KV/0.4KV变压器（5#变），容量为630KV A。
2#主变成8000KV A，8000KV A变压器考虑有载调压SZ11M型，2000KV A为S11M 型。
二、继电保护配置（1）10kV线路保护为微机保护采纳三段式电流保护，并设三相一次重合闸、及小电流接地选线。
（2）10kV联系线保护为微机保护采纳光纤纵差与三段式方向电流保护，并设小电流接地选线。
（3）10kV母线停、送电时，需要在被停、送电母线上各保存一条出线，以防备出现谐振过电压；10kV母线不设专用母线保护，利用主变压器10 kV侧限时电流速断和过电流保护取代母线保护；用主变101开关向10kV母线充电时，主变有关保护应投入，时间定值依据调动指令进行暂时改正。
三、主变压器保护(1)保护直接采样、跳闸，保护装置的光口数目应当切合直采直跳技术要求，保护与归并单元之间的通讯采纳9-2规约，采纳GOOSE规约与智能终端进行通讯。

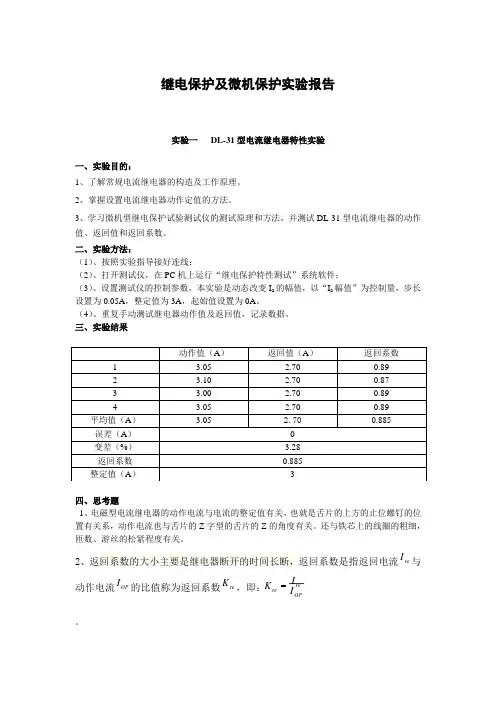

继电保护及微机保护实验报告实验一 DL-31型电流继电器特性实验一、实验目的：1、了解常规电流继电器的构造及工作原理。
2、掌握设置电流继电器动作定值的方法。
3、学习微机型继电保护试验测试仪的测试原理和方法，并测试DL-31型电流继电器的动作值、返回值和返回系数。
二、实验方法： （1）、按照实验指导接好连线； （2）、打开测试仪，在PC 机上运行“继电保护特性测试”系统软件； （3）、设置测试仪的控制参数，本实验是动态改变I a 的幅值，以“I a 幅值”为控制量，步长 设置为0.05A ，整定值为3A ，起始值设置为0A 。
（4）、重复手动测试继电器动作值及返回值，记录数据。
三、实验结果四、思考题 1、电磁型电流继电器的动作电流与电流的整定值有关，也就是舌片的上方的止位螺钉的位置有关系，动作电流也与舌片的Z 字型的舌片的Z 的角度有关。
还与铁芯上的线圈的粗细，匝数、游丝的松紧程度有关。
2、返回系数的大小主要是继电器断开的时间长断，返回系数是指返回电流re I 与动作电流OP I 的比值称为返回系数re K ，即： 。
动作值（A ）返回值（A ）返回系数 1 3.05 2.70 0.89 2 3.10 2.70 0.87 3 3.00 2.70 0.89 4 3.05 2.70 0.89 平均值（A ） 3.052.70 0.885误差（A ） 0 变差（%） 3.28 返回系数 0.885 整定值（A ）3OPrere I IK实验二 DY-36型电压继电器特性实验一、实验目的：1、了解常规电压继电器的构造及工作原理。
2、掌握设置电压继电器动作定值的方法。
3、测试DY-36型电压继电器的动作值、返回值和返回系数 二、 实验方法： （1）、按照实验指导接好连线； （2）、打开测试仪，在PC 机上运行“继电保护特性测试”系统软件； （3）、设置测试仪的控制参数，本实验是动态改变U a 的幅值，以“U a 幅值”为控制量，步长设置为0.5v ，整定值为50v ，起始值设置为40v 。
