低功耗、便携式室内空气质量检测系统设计

一种便携式大气颗粒物污染检测系统的设计1. 引言1.1 研究背景大气颗粒物污染是当前空气质量监测的重要指标之一，对人类健康和环境造成严重影响。

传统的大气颗粒物监测设备通常体积庞大，使用不便，且成本较高。

研究一种便携式大气颗粒物污染检测系统具有重要意义。

随着科技的进步和人们对环境保护意识的提高，便携式大气颗粒物污染检测系统具有广阔的市场前景和应用需求。

通过研究开发一种便携式系统，可以方便用户随时随地进行大气颗粒物污染监测，及时掌握空气质量情况，为环境保护提供有力支持。

本文旨在设计一种便携式大气颗粒物污染检测系统，旨在解决传统大气颗粒物监测设备使用不便的问题，为大气颗粒物污染监测领域提供新的解决方案。

通过系统构成、传感器选择、数据处理算法、实验验证和性能评估等方面的研究，探讨其在大气颗粒物监测领域的应用价值，为相关领域的研究和发展提供参考和借鉴。

1.2 研究目的本研究的目的在于设计一种便携式大气颗粒物污染检测系统，以实现对空气质量的实时监测和评估。

随着工业化和城市化的加速发展，大气颗粒物污染成为了一个严重的环境问题，对人类健康和生态系统造成了严重的影响。

发展一种便携式的高效检测系统对于及时掌握空气质量状况，采取相应的环境保护措施至关重要。

现有的大气颗粒物检测系统往往体积庞大、价格昂贵、操作复杂，无法满足日常的便携式监测需求。

本研究旨在针对这一问题，设计一种便携式大气颗粒物污染检测系统，具有体积小巧、价格实惠、简便易操作等特点，从而可以广泛应用于户外环境监测、室内空气质量评估等领域。

通过本研究的实施，有望为提高环境监测效率、保护人类健康以及改善生活质量做出积极贡献。

1.3 研究意义大气颗粒物污染是当今环境领域所面临的严重问题之一，不仅会影响人类的健康，还会对生态系统造成严重破坏。

研究大气颗粒物污染的监测方法显得尤为重要。

便携式大气颗粒物污染检测系统的设计，可以使监测变得更加便捷和及时。

通过该系统，人们可以随时随地对大气颗粒物的浓度进行监测，及时了解周围环境的空气质量。

室内气体检测系统的设计与实现一、前言随着人们生活水平的提高和环保意识的增强，关注室内空气质量的需求也越来越高。

而室内气体检测系统正是满足这一需求的重要设备。

本文将讨论室内气体检测系统的设计与实现，包括其基本原理、系统结构及相关技术的应用。

二、气体检测系统的基本原理室内气体检测系统主要是通过检测室内空气中的气体的成分、浓度和其他指标，来判断室内空气质量是否合格。

其基本原理是利用气体传感器检测空气中的有害物质和二氧化碳等指标，进而实时监测室内空气质量。

气体传感器是检测气体浓度的主要部件，常见的气体传感器有化学传感器、电化学传感器、红外传感器等。

其中，化学传感器可检测各种气体，其原理是利用化学物质与目标气体反应，从而改变电学特性或其他可测量的物理特性，进而输出目标气体的浓度。

电化学传感器则通过化学反应在电极上产生电流，电流大小与目标气体的浓度成正比，从而得到目标气体的浓度。

三、气体检测系统的系统结构气体检测系统的系统结构一般包括气体检测模块、数据采集模块、控制模块和用户界面模块。

1.气体检测模块气体检测模块包括气体传感器和数据处理器，它们联合工作以检测室内环境中的气体浓度。

传感器将检测到的浓度数据传输到数据处理器，并在数据处理器中加工数据以便向数据采集模块传输。

2.数据采集模块数据采集模块负责接收从气体检测模块传来的气体浓度数据，并将数据传输到控制模块中。

此外，数据采集模块也可以负责管理其他相关设备，如传感器维护和数据记录。

3.控制模块控制模块可以通过监测室内气体浓度数据来控制室内通风设备，使其协定空气质量。

同时，控制模块也可以提供报警功能，当室内空气质量达到危险水平时，自动发出警报，为人们提供及时的警示。

4.用户界面模块用户界面模块主要用于与用户进行交互。

通常，用户可以通过计算机程序、智能手机应用程序等方式，实时监测室内空气质量数据，并根据数据进行调整控制。

此外，用户界面模块还可以提供图表和记录等功能，帮助用户更好地了解室内空气质量变化趋势。

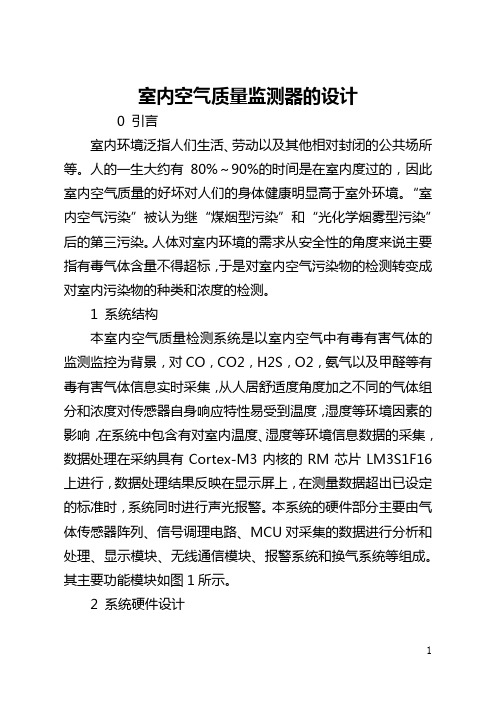

室内空气质量监测器的设计0 引言室内环境泛指人们生活、劳动以及其他相对封闭的公共场所等。

人的一生大约有80%～90%的时间是在室内度过的，因此室内空气质量的好坏对人们的身体健康明显高于室外环境。

“室内空气污染”被认为继“煤烟型污染”和“光化学烟雾型污染”后的第三污染。

人体对室内环境的需求从安全性的角度来说主要指有毒气体含量不得超标，于是对室内空气污染物的检测转变成对室内污染物的种类和浓度的检测。

1 系统结构本室内空气质量检测系统是以室内空气中有毒有害气体的监测监控为背景，对CO，CO2，H2S，O2，氨气以及甲醛等有毒有害气体信息实时采集，从人居舒适度角度加之不同的气体组分和浓度对传感器自身响应特性易受到温度，湿度等环境因素的影响，在系统中包含有对室内温度、湿度等环境信息数据的采集，数据处理在采纳具有Cortex-M3内核的RM芯片LM3S1F16上进行，数据处理结果反映在显示屏上，在测量数据超出已设定的标准时，系统同时进行声光报警。

本系统的硬件部分主要由气体传感器阵列、信号调理电路、MCU对采集的数据进行分析和处理、显示模块、无线通信模块、报警系统和换气系统等组成。

其主要功能模块如图1所示。

2 系统硬件设计2.1 微制器选择目前单片机微处理器种类繁多，且不断向低成本低功耗反向进展。

Cortex-M3是首款基于RMv7架构，Thumb-2指令集结合非对齐数据存储和原子位处理等特性，轻易8位16位器件所需的存储空间就实现了32位性能。

LM3S1F16作为使用Cortex-M3为内核的其中一款产品，CPU时钟达到80MHz，其内部存储器包含单周期384KB的FlshROM，48KB的SRM，ROM中还包含StellrisWre?，内含3个URTs，2个标准和快速I2C，8个具有12位的DC。

在功耗方面包含了睡眠模式和深度睡眠模式其目标是包含为工业应用，包括测试、测量设备、工厂自动化、家庭和商业XX站监测和操纵，游戏设备、运动操纵、医疗仪器、灯光操纵、运输和消防和安全。

低功耗便携式有害气体监测仪的设计与实现白宗文;周美丽【摘要】The working principle and characteristics of ADXRS450 is introduced in this paper. The low-power toxic gas monitoring circuit was designed. The corresponding software was develoed based on VC++ platform. The environmental factors was fully considered for data processing. The experimental results show that the circuit has a simple structure,high precision and small size,and can be widely used in the fields of aerospace,industrial production,medical diagnosis,national defense and environment monitoring.%介绍了有毒气体传感器的工作原理和特点，设计出了微功耗式便携式的有毒气体监测电路，基于VC++平台开发了相应的软件。

在数据处理时充分考虑环境因素，对数据进行了合理处理，实验结果表明，该电路具有灵活方便，体积小、功耗低等优点，可广泛应用于工业生产、医学诊断、环境监测、国防等领域。

【期刊名称】《现代电子技术》【年(卷),期】2014(000)017【总页数】3页(P151-153)【关键词】电化学传感器;有毒气体监测;电路系统;低功耗【作者】白宗文;周美丽【作者单位】延安大学物理与电子信息学院，陕西延安 716000;延安大学物理与电子信息学院，陕西延安 716000【正文语种】中文【中图分类】TN911.7-34;TP273随着石油化学工业的发展，易燃、易爆、有毒气体的种类和出现概率增加。

一种便携式大气颗粒物污染检测系统的设计【摘要】大气颗粒物污染严重影响着人们的健康和生活质量，因此研发一种便携式大气颗粒物检测系统具有重要意义。

本文首先介绍了大气颗粒物污染的危害，说明了研发便携式检测系统的紧迫性。

接着阐述了便携式检测系统的需求，包括便携性和准确性等方面。

然后提出了设计方案和系统组成部分，详细描述了系统的工作原理。

在强调了该系统的优势，如实时监测和便携性。

同时展望了系统的应用前景和发展趋势。

通过本文的研究，可以为大气颗粒物污染监测领域提供一种高效、便捷的解决方案，有望在未来得到广泛应用和进一步的发展。

【关键词】大气颗粒物污染、便携式检测系统、设计方案、工作原理、系统优势、应用前景、发展趋势1. 引言1.1 研究背景大气颗粒物污染是当今社会面临的严重环境问题之一，它不仅影响着人们的健康，还对生态环境造成了巨大的破坏。

随着工业化和城市化的快速发展，大气颗粒物排放问题日益突出。

据统计，大气颗粒物污染已成为全球排放量最大的污染源之一，各种细颗粒物对人体的危害日益严重。

为了有效监测和控制大气颗粒物污染的情况，便携式大气颗粒物检测系统应运而生。

这种便携式系统可以随时随地对环境中的颗粒物进行检测和监测，为相关部门和个人提供及时准确的数据支持。

研究便携式大气颗粒物检测系统的背景是当前环保领域的一个热点问题，对于推动环境保护工作的进展具有积极的意义。

本文旨在研究一种便携式大气颗粒物检测系统的设计，以期为我国大气污染防治工作提供新的技术手段和方法。

1.2 研究目的为了更好地应对大气颗粒物污染带来的环境挑战，本研究旨在设计一种便携式大气颗粒物检测系统，以实现对空气质量的实时监测和评估。

具体目的包括：提高大气颗粒物污染监测的便捷性和准确性；为公众提供更加直观、及时的空气质量信息；促进环保管理部门的决策制定和应对措施的执行。

通过本研究设计的便携式系统，可以有效地帮助人们了解周围环境的空气质量状况，及时采取相应的防护措施，减少大气颗粒物对人体健康和环境的影响。

室内空气质量监测系统的设计摘要：由于油漆、涂料、壁纸以及一些新的家具的使用，这些东西能直接释放出含有甲醛，或者间接释放出能水解为甲醛的化学有害物质，而且释放时间之久，长达数十年。

如果没有合适的空气质量监测方法，空气中的有害物质就很难被察觉，长期处于未知的环境污染中就有可能导致人们罹患疾病。

因此，对室内空气质量监测就显得尤为重要。

关键词：室内空气；质量检测；系统1.绪论本文设计了基于STM32单片机的室内空气质量监测系统，设计采用意法半导体公司生产的STM32C8T6芯片，采集到的气体浓度和温湿度实时的显示在液晶屏上，采集的数据通过WIFI模块上传物联网云平台，用户可以通过手机APP查看室内空气质量信息。

2.系统总体方案设计与实现目标2.1系统功能需求和实现目标该室内空气质量监测系统的目标是采集空气中的甲醛等有害气体以及温湿度的记录，通过LCD屏进行数据显示，并通过无线传输方式送入物联网平台进行数据的管理、显示。

2.2系统总体方案设计系统的总体框架为传感器负责采集气体浓度数据，STM32处理传感器传输的数据以及通过无线通信技术对处理的数据输送到物联网平台。

大体的结构框图如图2.1:图2.1系统结构图系统总体设计框如图2.2，STM32作为控制芯片统筹各模块模块，采集模块采集数据送入控制芯片，芯片根据实现的功能对数据进行处理。

图2.2系统总体设计框图3.系统硬件电路设计与实现3.1单片机最小系统电路设计本次选用的主控芯片STM32F103C8T6搭载Cortex-M3内核，是意法半导体公司生产的32位处理器，该芯片的工作频率为72MHz，工作温度为-40℃——105℃，内部集成了512KbFlash、64KbSRAM，同时拥有2个12位的ADC、2个通用16定时器，2的IIC总线、2个SPI等资源。

本次设计温湿度的测量需要IIC总线连接，该芯片满足本次设计要求[11]。

STM32单片机最小系统包括主芯片、晶振电路、复位电路、电源管理电路等组成。

小型空气质量检测仪设计作者：刘佩森郑翔鹏杨延蓉赵雪蓓来源：《成都工业学院学报》2019年第01期摘要：空气质量问题日益受到关注，对空气质量进行实时的、便携的检测有更大需求。

提出一款基于STC89C52单片机为核心控制器的小型空气质量检测仪的解决方案，具有成本低、积较小、功耗低和操作简单等优点。

设计过程包括硬件设计和软件设计，均采用模块化设计思想，包括微控制器模块、粉尘检测模块和温湿度检测模块、模数转换模块、液晶显示模块和按键模块等。

比较详细地叙述了各个模块的功能及设计原理，并给出了单片机程序流程图。

关键词：空气检测；PM2. 5 检测；温湿度检测；单片机应用中图分类号：TH89文献标志码：A文章编号：2095-5383（2019）01-0024-04Design of Small Air Quality DetectorLIU Peisen， ZHENG Xiangpeng， YANG Yanrong， ZHAO Xuebei（College of Mechanical Engineering， Chengdu Technological University， Chengdu 611730， China）Abstract：Air quality issues are attracting more and more attention， and there is a greater demand for realtime and portable detection of air quality. A solution for small air quality detector based on STC89C52 MCU was proposed， which has the advantages of low cost， small volume，low power consumption and simple operation. The design of air quality detector contains hardware design and software design， including MCU module， dust detection module， temperature and humidity detection module， AD conversion module， LCD module and key module. Modular design idea was adopted in all design process. The function and design principle of each module were described in detail， and the program flow chart of MCU was given.Keywords：air detection； PM2. 5 measurement； temperature and humidity measurement；MCU application现代医学研究表明，肺部及呼吸类疾病的发病率与空气中悬浮颗粒物的浓度有密切关系[1]。

基于STM32的室内空气质量检测仪的设计与实现一、本文概述随着现代工业化和城市化的快速发展，室内空气质量问题日益受到人们的关注。

室内空气污染不仅影响人们的健康，还可能对家居环境造成长期损害。

因此，开发一种高效、精准的室内空气质量检测仪成为了当前研究的热点。

本文旨在设计并实现一种基于STM32的室内空气质量检测仪，通过实时监测室内空气中的污染物浓度，为居民提供健康、舒适的居住环境。

本文首先介绍了室内空气质量检测仪的研究背景和意义，阐述了开发该设备的重要性和紧迫性。

接着，文章详细描述了基于STM32的室内空气质量检测仪的设计方案，包括硬件设计和软件设计两个方面。

在硬件设计方面，本文重点介绍了传感器选型、数据采集电路、电源电路等关键部分的设计和实现；在软件设计方面，本文详细阐述了数据采集、处理、显示和通信等功能的实现过程。

本文还对该检测仪的性能进行了测试和分析，包括精度、稳定性、响应时间等指标。

实验结果表明，该检测仪具有较高的测量精度和良好的稳定性，能够实时、准确地反映室内空气质量状况。

文章总结了设计过程中的经验教训，展望了未来改进和发展的方向。

本文的研究成果对于推动室内空气质量监测技术的发展具有重要意义，不仅为居民提供了更加健康、舒适的居住环境，也为相关领域的科研工作者提供了有益的参考和借鉴。

二、STM32微控制器简介STM32微控制器是STMicroelectronics公司推出的一系列基于ARM Cortex-M内核的32位闪存微控制器。

STM32家族以其高性能、低功耗、易于编程和丰富的外设资源，在嵌入式系统领域得到了广泛的应用。

STM32微控制器采用了ARM Cortex-MCortex-MCortex-MCortex-M7等多种内核，满足了从简单应用到复杂实时系统的各种需求。

STM32微控制器还集成了多种外设接口，如GPIO、UART、SPI、I2C、ADC、DAC、PWM等，使得开发者能够方便地与各种外设进行通信和控制。
