锰锌铁氧体软磁材料及产品系列

贵州锰锌铁氧体
锰锌铁氧体是一种由锰（Mn）、锌（Zn）和铁（Fe）三种金属离子构成的一类固体材料，属于氧化物类。

它的晶体结构是立方晶系，具有表面磁场、磁饱和磁滞区小、剩磁小、磁导率高等特点。

贵州地区是国内重要的锰矿区和锌矿区，因此贵州的锰锌铁氧体生产技术一直处于国
际领先水平。

贵州的锰锌铁氧体以其优良的性能得到了广泛的应用，主要分布在消费电子、家电、电力电子、汽车电子、新能源等领域。

首先，锰锌铁氧体在家电市场中得到了广泛应用。

在家庭电器中，比如洗衣机、冰箱、电视等电器中，需要使用电子变压器、电源等电子元器件，而这些元器件中大多采用了锰
锌铁氧体材料。

其中，锰铁氧体能够有效地吸收电磁噪声，改善电器的电磁兼容性，使电
器更加稳定、可靠。

其次，在新能源领域中，锰锌铁氧体也发挥了重要的作用。

在光伏发电、风力发电等
项目中，需要使用变流器、逆变器等电子元器件，而锰锌铁氧体正好能够提供优良的电磁
性能，保障系统的稳定性和可靠性，因此锰锌铁氧体也是新能源领域中不可或缺的材料。

此外，在汽车电子领域，锰锌铁氧体也被广泛应用。

作为汽车电子元器件中的能量转
换器件，锰锌铁氧体能够有效地吸收电磁场干扰，保证了车载电子系统的稳定性和可靠性，同时也提高了电子元器件工作效率。

锰锌铁氧体本文来自维库电子市场网/news/, 本文地址：/news/html/2007-5-24/38340.html试制高导锰锌铁氧体试制：氧化物湿法工艺，原材料按下列配方：Fe2O3：52.1mol%，MnO：23.9mol%，ZnO：24mol%，经湿混砂磨一次喷雾造粒（25kg蒸发量）后，850℃预烧，加入少量微量元素如Bi2O3、Zn2O3、MoO3等，再经二次砂磨二次喷雾干燥造粒（25kg蒸发量），压成φ4×2×1.5环形磁芯。

在小型钟罩炉中1400℃烧结4～6小时，烧结过程中严格控制氧含量。

磁环的磁导率μi通过HP4284ALCR表测量，用电子显微镜SEM观察磁环表面及断面结构，用EDAX分析表面成份。

选择原辅材料及微量添加元素如Bi2O3、In2O3、MoO3等，获得了初始磁导率达32000的高磁导率MnZn 铁氧体材料。

经喷雾干燥后铁氧体粉料颗粒外观形状是实心球状，该粉料具有较好的流动性，同时松装比重较高，对铁氧体毛坯成型非常有利。

粉料压制特性对毛坯密度及强度的影响，铁氧体粉料颗粒均已破碎，对应毛坯的密度为3.2g/cm3，较高的毛坯密度对于获得较好的电磁性能如高磁导率和低损耗的铁氧体是十分有益的。

铁氧体颗粒形态及成型密度对初始磁导率影响还是比较大的。

微量元素是加入0.02wt%的Bi2O3，0.03wt%的Zn2O3，以及0.04wt%的MoO3，材料起始磁导率为32000，测试条件为：f=1kHz，U=0.05V，N=10Ts，25℃，φ4×2×1.5环。

平均晶粒直径为45μm。

Bi2O3及ZnO在烧结过程中的挥发性，向铁氧体中加入过量Bi2O3（为0.08wt%，其中主成份及其它微量元素完全相同）后，由于Bi2O3大量挥发，导致铁氧体磁芯表层存在大量不规则气孔。

φ4×2×1.5环内表面和外表面EDAX成份谱线。

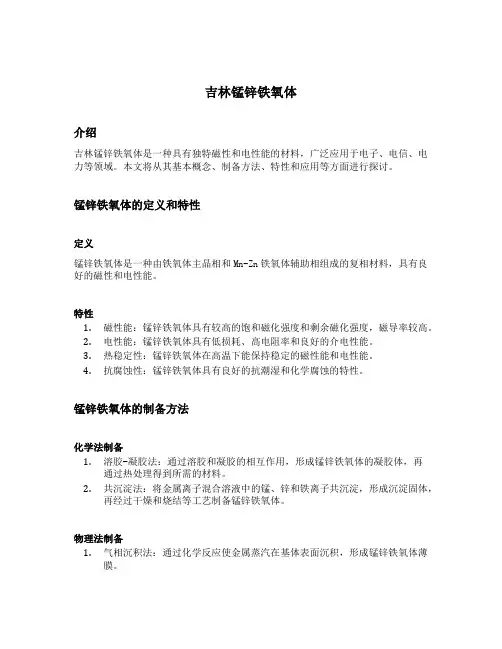

吉林锰锌铁氧体介绍吉林锰锌铁氧体是一种具有独特磁性和电性能的材料，广泛应用于电子、电信、电力等领域。

本文将从其基本概念、制备方法、特性和应用等方面进行探讨。

锰锌铁氧体的定义和特性定义锰锌铁氧体是一种由铁氧体主晶相和Mn-Zn铁氧体辅助相组成的复相材料，具有良好的磁性和电性能。

特性1.磁性能：锰锌铁氧体具有较高的饱和磁化强度和剩余磁化强度，磁导率较高。

2.电性能：锰锌铁氧体具有低损耗、高电阻率和良好的介电性能。

3.热稳定性：锰锌铁氧体在高温下能保持稳定的磁性能和电性能。

4.抗腐蚀性：锰锌铁氧体具有良好的抗潮湿和化学腐蚀的特性。

锰锌铁氧体的制备方法化学法制备1.溶胶-凝胶法：通过溶胶和凝胶的相互作用，形成锰锌铁氧体的凝胶体，再通过热处理得到所需的材料。

2.共沉淀法：将金属离子混合溶液中的锰、锌和铁离子共沉淀，形成沉淀固体，再经过干燥和烧结等工艺制备锰锌铁氧体。

物理法制备1.气相沉积法：通过化学反应使金属蒸汽在基体表面沉积，形成锰锌铁氧体薄膜。

2.微波烧结法：利用微波加热的方式进行烧结，提高锰锌铁氧体的制备效率和性能。

锰锌铁氧体的应用电子领域1.电感元件：锰锌铁氧体具有较高的磁导率和电阻率，广泛应用于各种电感元件中，如电源滤波器、变压器等。

2.磁头和传感器：锰锌铁氧体具有优异的磁性能，可用于制造磁头、磁传感器等电子器件。

3.磁芯材料：锰锌铁氧体可用于制备磁芯材料，广泛应用于电源、通信等领域。

电信领域1.隔离器件：锰锌铁氧体具有低损耗和高频特性，适合制作高频隔离器件，如高频变压器等。

2.带通滤波器：锰锌铁氧体可用于制作带通滤波器，用于电信设备中的信号处理和解调。

电力领域1.变压器：锰锌铁氧体的高磁导率和低磁滞损耗使其成为制造高效率变压器的理想材料。

2.电流互感器：锰锌铁氧体可用于制作电流互感器，用于电力系统中的电能计量和保护。

其他应用1.医疗领域：锰锌铁氧体可用于磁共振成像(MRI)等医疗设备中。

2.科研实验：锰锌铁氧体可用于磁学实验和磁性材料研究。

软磁铁氧体软磁铁氧体是以Fe2O3为主成分的亚铁磁性氧化物，采用粉末冶金方法生产。

有Mn-Zn、Cu-Zn、Ni-Zn等几类，其中Mn-Zn铁氧体的产量和用量最大，Mn-Zn铁氧体的电阻率低，为1～10 欧姆/米，一般在100kHZ以下的频率使用。

Cu-Zn、Ni-Zn铁氧体的电阻率为102～104欧姆/米，在100kHz～10 兆赫的无线电频段的损耗小，多用在无线电用天线线圈、无线电中频变压器。

磁芯形状种类丰富，有E、I、U、EC、ETD形、方形（RM、EP、PQ）、罐形（PC、RS、DS）及圆形等。

在应用上很方便。

由于软磁铁氧体不使用镍等稀缺材料也能得到高磁导率，粉末冶金方法又适宜于大批量生产，因此成本低，又因为是烧结物硬度大、对应力不敏感，在应用上很方便。

而且磁导率随频率的变化特性稳定，在150kHz以下基本保持不变。

随着软磁铁氧体的出现，磁粉芯的生产大大减少了，很多原来使用磁粉芯的地方均被软磁铁氧体所代替。

国内外铁氧体的生产厂家很多，在此仅以美国的Magnetics公司生产的Mn-Zn铁氧体为例介绍其应用状况。

分为三类基本材料：电信用基本材料、宽带及EMI材料、功率型材料。

电信用铁氧体的磁导率从750～2300, 具有低损耗因子、高品质因素Q、稳定的磁导率随温度/时间关系, 是磁导率在工作中下降最慢的一种，约每10年下降3%～4%。

广泛应用于高Q滤波器、调谐滤波器、负载线圈、阻抗匹配变压器、接近传感器。

宽带铁氧体也就是常说的高导磁率铁氧体，磁导率分别有5000、10000、15000。

其特性为具有低损耗因子、高磁导率、高阻抗/频率特性。

广泛应用于共模滤波器、饱和电感、电流互感器、漏电保护器、绝缘变压器、信号及脉冲变压器，在宽带变压器和EMI上多用。

功率铁氧体具有高的饱和磁感应强度，为4000～5000Gs。

另外具有低损耗/频率关系和低损耗/温度关系。

也就是说，随频率增大、损耗上升不大；随温度提高、损耗变化不大。

高导锰锌铁氧体磁环【导言】高导锰锌铁氧体磁环是一种具有优异磁导率和低损耗的磁性材料，广泛应用于电力传输、电子设备和通信领域。

本文将从多个方面对高导锰锌铁氧体磁环进行深度探讨，涵盖其基本概念、制备技术、性能优势以及应用领域。

通过本文的阅读，读者将全面了解高导锰锌铁氧体磁环，并对其在各行业的应用有更为深刻的理解。

【正文】一、什么是高导锰锌铁氧体磁环高导锰锌铁氧体磁环是一种具有高导磁性能和低损耗的磁性材料。

它由含有Mn、Zn、Fe等元素的铁氧体粉体制备而成，经过特殊处理形成环形结构。

该材料具有良好的导磁性能和磁饱和感应强度，并且在高频范围内保持较低的磁滞损耗和铁损耗。

高导锰锌铁氧体磁环能够有效地传导磁场，因此在电力传输、电子设备和通信领域有着广泛的应用。

二、制备技术高导锰锌铁氧体磁环的制备技术主要包括磁流变、粉末冶金和烧结等方法。

其中，磁流变方法是一种常见的制备技术，通过将磁性材料的粉末悬浮在流变介质中，通过外加磁场控制流变行为，从而获得高密度和高导磁性能的磁环。

粉末冶金方法则是指将铁氧体粉末与有机粘结剂混合，然后压制成型，在高温下进行烧结，最终形成高导锰锌铁氧体磁环。

三、性能优势高导锰锌铁氧体磁环具有以下几个方面的性能优势：1. 高导磁性能：高导锰锌铁氧体磁环具有较高的导磁性能，能够传导磁场并保持较低的能量损耗。

2. 低损耗：高导锰锌铁氧体磁环在高频范围内具有较低的磁滞损耗和铁损耗，能够提供稳定的磁性能。

3. 良好的热稳定性：高导锰锌铁氧体磁环能够在高温下保持良好的性能稳定性，适用于高温环境中的应用。

4. 高饱和磁感应强度：高导锰锌铁氧体磁环具有较高的饱和磁感应强度，能够提供较大的磁场输出。

四、应用领域高导锰锌铁氧体磁环在多个领域有着广泛应用：1. 电力传输：高导锰锌铁氧体磁环用于电力变压器中，能够改善变压器的能效和稳定性，提高电网的传输效率。

2. 电子设备：高导锰锌铁氧体磁环用于电感器、滤波器、功率变换器等电子设备中，能够提供稳定的电磁性能和低损耗的功率传输。

锰锌铁氧体介绍锰锌铁氧体是一种由Mn Zn Fe O元素构成的软磁材料。

它是一种重要的磁性材料，广泛被应用于电子、信息、通信等领域。

锰锌铁氧体具有高饱和磁感应强度、低磁滞损耗、磁谐振频率高、热稳定性好、稳定的电性能等特性，因此在电子元器件中具有广泛应用价值。

一、锰锌铁氧体的组成和制备锰锌铁氧体由四种元素组成，分别为锰(Mn)、锌(Zn)、铁(Fe)和氧(O)，化学式为MnZnFe2O4。

Mn、Zn、Fe三种金属离子以及氧离子形成的四方晶体结构，其晶体结构采用的是尖晶石结构。

锰锌铁氧体的制备方法有烧结法、化学共沉淀法、水热合成法等多种。

烧结法是最常用的制备方法之一。

在烧结法中，需要先将所需的金属氧化物粉末按照一定的比例混合均匀，然后在高温下进行烧结，得到锰锌铁氧体的制品。

二、锰锌铁氧体的物理和磁性能锰锌铁氧体的物理和磁性能与其晶体结构、物理尺寸和烧结条件等因素密切相关。

下面介绍一下锰锌铁氧体的一些基本物理和磁性能参数：1. 饱和磁化强度：锰锌铁氧体的饱和磁感应强度一般在0.5-1.2T之间，与其化学成分和制备工艺等因素有关。

2. 矫顽力和磁滞损耗：锰锌铁氧体的磁滞损耗一般较低，其矫顽力和磁滞损耗与其尺寸、磁场频率和温度等因素有关。

3. 磁导率和磁谐振频率：锰锌铁氧体的磁导率和磁谐振频率与其晶体结构、磁场频率和温度等因素有关，一般在几百 kHz至几 GHz之间。

4. 热稳定性：锰锌铁氧体具有较好的热稳定性，其磁性能在高温下变化较小，一般可在200°C左右使用。

5. 电学性能：锰锌铁氧体具有较好的电学性能，其电阻率高、介电常数低和压电常数小等特点，具有广泛的应用前景。

三、锰锌铁氧体的应用领域锰锌铁氧体具有较好的电磁性能，广泛应用于电子元器件、电动机、变压器、磁性记录材料、高频电感器、微波元件、天线等领域。

具体应用如下：1. 电子元器件：锰锌铁氧体可用于磁盘马达、电源滤波器、线圈等电子元器件中，其高频特性和高温特性表现良好。

锰锌铁氧体和镍锌铁氧体锰锌铁氧体和镍锌铁氧体是目前生产的软磁铁氧体中品种最多、应用最广泛的两大系列磁芯元件。

我们知道，用于电视机中作行输出变压器的U形磁芯、偏转磁芯、还有作变压器的E形磁芯，一般都是锰锌铁氧体材料制成的。

用于收音机中的磁性天线，有锰锌也有镍锌，但可从棒端不同颜色来区别。

例如，有的工厂在锰锌中波磁棒的棒端喷有黑漆，在镍锌短波磁棒的棒端喷有大红色漆。

另外，各种环形磁芯也有锰锌、镍锌之分。

但是遇到体积较小的螺纹形、圆柱形、工形和帽形磁芯，有的用锰锌材料制成，也有的用镍锌材料制成，而滋芯上又没有色标，当这些磁芯混在一起时，如何来区分呢?下面介绍两种具体方法。

一、目测法：由于锰锌铁氧体一般磁导率μ比较高，晶粒较大，结构也比较紧密，常呈黑色。

而镍锌铁氧体一般磁导率μ比较低，晶粒细而小，并且是多孔结构，常呈棕色，特别是在生产过程中烧结温度比较低时尤为突出。

根据这些特点，我们可用目测法来区分。

在光线比较亮的地方，如果看到铁氧体的颜色发黑、有较耀眼的亮结晶，此磁芯为锰锌铁氧体;如果看到铁氧体带棕色、光泽暗淡、晶粒不耀眼，此磁芯为镍锌铁氧体。

目测法是一种比较粗略的方法，经过一定实践也是可以掌握的。

二、测试法：这种方法比较可靠，但需要一些测试仪器，例如高阻计、高频Q表等。

1.利用锰锌和镍锌铁氧体的电阻率ρ不同来区分。

由于锰锌铁氧体的电阻率比较低，约在103Ω·cm以下，而镍锌铁氧体的电阻率较高，约105～108Ω·cm。

所以，我们可以用高阻计或能测量电阻率的其它任何仪表来测量。

测试前，要在磁心上作两个任意位置的电极，为了测试方便，可选螺纹形、圆柱形、工形磁心两个圆柱体端面作电极，帽形磁心可选在同一圆平面上作两个电极，这时，用砂皮轻轻磨去待测部位磁心的氧化层，然后可涂上导电性好的材料作为测试电极，一般可用6B铅笔涂上两个石墨电极，作成如图2圆柱形磁心、帽形磁心所示的石墨电极，测直流电压在几十伏以上时的电阻率。

软磁铁氧体材料吕迪格尔·德赖尔（Ｒｕｄｉｇｅｒ　Ｄｒｅｙｅｒ）　＜卡施克（Ｋａｓｃｈｋｅ）合资有限公司，格廷根，德国＞　 本文对软磁铁氧体的结构—特性关系进行研究．介绍高磁导率的锰锌铁氧体，功率传导直至２ＭＨｚ的锰锌铁氧体和电磁兼容应用的镍锌铁氧体．讨论工艺的影响，特别是对锰锌铁氧体在还原气氛下的烧结控制以及最佳的还原气氛状态的调节．此外，重点介绍铁氧体在功率传导，照明技术，抗干扰和通信技术领域中的应用．　１．　物理的基本原理　一般惯用的说法是对一种显示铁磁性特性的材料称之为”磁性材料”.在这种情况下,电子自旋的所有的磁距通过交换作用在同一个方向上进行排列(图1a),并被保持到不超过该材料特定的极限温度(居里温度Фc).其可达到的磁性参数,如磁导率,磁通密度等是最大.在一定的条件下,邻近的自旋可以处于反平行的,人们称之为反铁磁性(图1b).最好直观的是,当我们将晶体晶格划分成两个亚晶格时,在此际,每个亚晶格又重新是铁磁性的,但是显示出相反的排列.如果每个亚晶格经不同强度的磁化时,那么通过外界作用的磁化保留是不完全的,存在着一种磁性起作用的材料.人们对这种状态称之为亚铁磁性.(图1c).a) 铁磁性 b) 反铁磁性 c)亚铁磁性图1 磁性的状态带有奇数原子的电子具有不平衡的自旋,以致产生一个外部的磁距.在过渡金属(3d-原子)中,这个数还要大些,因为3d-轨道首先将占据单个的(Hund’sche 规则).表1: 3d-金属或挑选的3d-离子的磁距μBS cTiV CrMnFeCoNiCuZnμB1 2 3 4 5 4 3 2 1 0S c3+Ti4+V5+Cr3+Mn2+Fe2+Co2+Ni2+Cu2+Zn2+μB0 0 0 3 5 4 3 2 1 0(还有其他的价态,在这里没有列举的,但是在铁氧体中具有重要作用的有:例如Fe3+ 的磁距为5个玻尔磁子和Mn3+ 为4个玻尔磁子)所有亚铁磁性的物质(材料)都概括在”铁氧体”之中.最简单的铁氧体的成分是用化学式MeOFe2O3 (或MeFe2O4)来表示.这里Me是一个两价的金属离子,如Mn,Fe2+,Co,Ni,Zn或Mg,或者是这些金属的混合物.一般来说,铁氧体就有一个尖晶石结构(称之为矿物尖晶石的晶格:MgAl2O4).在一个单位晶胞中,可能有64个四面体座和32个八面体座,其中仅有8个四面体座和16个八面体座被占据.在软磁铁氧体种类中,特别是具有应用技术意义的有两组:Ni-Zn铁氧体和Mn-Zn 铁氧体.为此,将说明除了Fe2O3和ZnO外,或者是NiO,或MnO所组成的结晶晶格的结构.为了改善对此获得的性能,可以添加各种不同的掺杂,如CoO,TiO2,V2O5,SnO2,CaO或SiO2.技术上可使用的铁氧体的成分局限于一个相对小的范围内,在这方面,FeO3是位于化学计量的范围或有点超化学计量范围(见图3).图2 尖晶石晶格 图3 Mn-Zn 铁氧体混合物在这个范围内,我们可以用各种不同的成分来确定其需要的性能,例如磁导率,饱和磁通密度或居里温度.铁氧体与一种铁磁性磁体(例如与纯铁)来作比较,那么其区别主要是下列的参数: 纯铁的初始磁导率为100000~200000,约高于最高磁导的铁氧体(μI ≈25000)8倍纯铁的饱和磁感应强度为2.3T,约高于铁氧体(约550mT)值的4倍.铁氧体由于它的氧化物基,具有与半导体(Mn-Zn 铁氧体)或电介质(Ni-Zn 铁氧体)可比较的电导率,对此比金属低约106~1012.由此其后果是诱发的涡流在显著较高的频率时才起作用,所以薄片叠成的纯铁在最大频率到10KHz 时使用,而铁氧体直到GHz-范围还能保持磁性有效的.为了能够说明一种磁性材料的性能,材料特定的磁滞曲线的确定提供一个重要的帮助. 由此可以推导出如初始磁导率和增量磁导率,饱和磁通密度,剩余磁通密度和矫顽磁场强度等参数.虽然目前已经能购买到可以很容易用来确定频率直至10MHz 时的磁滞曲线的仪器(价格约250000ＤＭ),在一般情况分别对单个参数进行测量或计算.1.1初始磁导率μi作为表示一种软磁材料的基本特性,在一般情况下是考虑材料的磁导率.一般的定义是:HBu u ∆∆=01---------------------(1)由于磁滞曲线的非线性,我们立即看到,不可能给出唯一的磁导率.那么确定各种不同的有区别的磁导率要根据当时应用的需要.人们对铁氧体应用初始磁导率μi 作为材料参数,其是用很小的最大磁化磁场(B ≤0.25mT)来定义的:HB u u H i ∆∆=→00lim 1-------------------(2) 试图对μi 进行计算,考虑到材料的内在参数,其相互关系将通过下列公式给出1) :...2+•+=σλK Si E M u --------------------------(3)式中:Ms—饱和磁化强度 Ek—各向异性能 λ—磁致伸缩常数 σ--势能然而,对一个实体的铁氧体的初始磁导率要进行精确分析的计算是不可能的.但是这些公式指出,高磁导率的和最高磁导率的铁氧体的初始磁导率是以高的饱和磁化强度,微小的各向异性和一个理想的晶体结构为先决条件的.然而,当这些先决条件也被满足时,μi 值还很大程度上取决于外界的压力;即材料处于压力下(例如在涂复时或在一个紧绕的绕组中),其磁导率可能下降直至60%.唯一能够精确测定μi 的磁芯形状是环形磁芯.由于他的形状和绕缠线圈的方式,实际上磁力线的走向完全在磁芯内部,磁导率不会由于气隙产生露磁而降低.对于通过绕组产生的磁场H 适用于下面的近似方式:el I N H •=--------------------------------------(4)式中:N—绕组匝数I--测试电流和 L e —平均磁路长度.因此,我们通过少的绕组匝数,小的测试电流和长的磁路长度来获得一个小的磁场.用于测定材料特性数据大多数选择一个外径约为30mm 的环形磁芯,在上面绕上10匝或20匝的线圈.测试电流是通过(仪器侧预先确定)测试电压和仪器的内阻来确定的.如果仪器有较多个测试电压时,那么原则上是选择最低的.按照IEC 规定,作为测试频率值应该选择远低于旋磁性的谐振,所以对所有的材料统一的规定,F ≤１０ＫＨｚ；与此同时，测试温度与室温，即约２５℃．　１．２增量磁导率μａ　如果我们将磁场从接近零开始加上较大的值时，那么将改变磁滞曲线的斜率．如果我们将这个斜率作为磁通密度Ｂ的函数时，那么曲线在Ｂ＝０开始与初始磁导率一起增大，为了超过一个最大值接近１．　HBu u a 01=　－－－－－－－－－－－－－－－（５） 人们对这样获得的磁导率称为增量磁导率μａ，其在功率感抗的设计参数中是一个比μｉ更重要的参数，在较弱的磁场下μａ能够明显的区别与μｉ．超过最大值后，Ｌ值降低并在末端效应中接近１（＝达到饱和磁通密度）．曲线的走向是与温度有依赖关系，图４是表示对２５℃和１００℃的相关性．　图４　增量磁导率μａ作为温度Ｔ的函数　 １．３饱和磁通密度Ｂｓ，剩余磁通密度Ｂｒ，矫顽磁场强度Ｈｃ　由于磁场的增强，首先是外斯畴壁的布咯赫壁位移，在一个非弹性的反转过程之前,同磁化强度的转动导向H 的方向.当所有的磁距被排列时,达到最大的磁通密度(=饱和磁通密度Bs)当磁场H 减小时,由于不可逆的巴克好生一阶跃,曲线不再按磁场增强时的走向.在H=0时,滞留一部分(在外部起作用的)磁感应强度,剩余磁通密度Bs.这与工艺过程,磁芯形状和其他可影响的参数有相互依赖关系.为了使这个剩余的磁通密度为零,必须要接上一个相反极性的外界磁场.这个磁场的强度是一个材料特定的参数,矫顽力Hc.1.4损耗一种磁性介质的每次交流磁化都带有损耗,在很弱的磁化磁场下首先是涡流损耗和后效损耗,在稍强些的磁化磁场( B ≈１０ｍＴ）下还附带有磁滞损耗，在这些范围上，在磁芯中发生的损耗功率直接用Ｗ／ｇ或Ｗ／ｃｍ３来说明． １．４．１　相关损耗因数　ｔａｎδ／μｉ　在一个交变场磁化时,在磁芯中产生的磁通密度B 不是在与施加的磁场的相位中(模拟交变电流和交流电压).在产生的磁化强度与磁通密度之间的角δ被称作为损耗角.损耗角越小,材料的Q 值越高.由于这些原因,品质因数Q 被如下来定义:'''tan 1uu u a ==δ --------------(6)对Q 的精确测量一般的使用一种Q 表,其是按照可调谐的振荡回路的原理来工作的.为了将振荡回路调准到谐振上,对此,测试频率调整到固定置位和电容量无极可变的.因为品质因数的测量只有在绕缠的组件上才有可能,真正的材料品质只能够通过对微小的欧姆分量的外推法来确定.然而由于小的相位角,那么我们获得的Q 值非常的离散,因此要更好的证明是可靠的,质量因数是在规定的绕组的情况下来说明并放弃外推法.可是直至今天还没有标准化的测试方法,因此对不同的生产厂的不同材料依据产品目录值来进行对比是不适宜的.1.4.2 磁滞损耗,涡流损耗和后效损耗一种软磁材料的损耗是有较多的部分形成的,按照JORDAN 2) 可以将其分别成3个单独的相加的参数.即磁滞损耗,涡流损耗喝后效损耗:L f n L f e L H f h R R R R eff n e h v ••+••+•••=++=2 -------------------(7)式中: Rh—磁滞损耗电阻 Re—涡流损耗电阻 Rn--后效损耗电阻h,e,n—相对应的损耗系数为了能够将损耗进行分离,将商 R v /f*L 作为在不同Heff 值时频率f 的函数并且图解的对磁场强度与频率零进行外推. 磁滞损耗时由于材料的反复磁化而产生的.因为磁距进行排列不是完全”无摩擦的”和可逆的,所施加的磁场能的一部分转变为热量.在这种情况下,磁滞曲线的面积是所产生的损耗的量值. 涡流是发生在电导的介质中,当经过时间上的变化时,磁通密度产生诱导的环电压.由此出现的涡流在这方面产生的一个磁感应强度,其方向始终是与外界磁场相反的(楞次定律).由此为了保持由此产生的损耗尽可能的小,人们需要具有高电阻率的或宽磁滞曲线的材料(参见第1.5节). 后效损耗由于驰豫过程而形成的.例如当布咯赫壁由于各向异性的晶体场能使电位阱”深化”,不仅因为阳离子扩散,而且因为支撑内部由热能来源的起伏场.然而如果布咯赫壁在一般情况下承受强大的结合力或完全缺乏时,那么将附加低的后效损耗,磁滞损耗也小(叵明伐型—铁氧体). 1.4.3 功率损耗Pv 在较强的磁化磁场中,将直接测量重量单位的或体积单位的磁芯损耗.按照定义,涡流损耗不应该计算在功率损耗,可是测量技术不可能轻而易举的将其分开.对此,人们认识到其影响,在一个双对数的描绘中,损耗作为频率的函数时,开始的线性上升自一个较低的频率开始,超正比的升高.在这些频率下适用:q P v B f r P ••= -------------------------(8)式中:r,p 和q 是材料常数,通常是烧绕过程能对其有影响,所以必须根据实践经验来确定.(参见图5)图5功率损耗作为频率的函数标准测量位置建立在直至1MHz 的基础上,以一个电压信号与一个电流等值的信号的倍增为底数:φcos ••=I U P -------------------------(9)在这时,电流与电压之间的相位差关系到在磁芯中消耗的能量.为了对测量对象记忆正弦形的电压,功率放大器必须提供高的视在功率和低的内阻.电流将通过一个纯粹的直流电阻来进行测定,由此进行电压测量.紧接着进行电流和电压的倍增. 通常,损耗在室温和100℃下，在磁化磁场为　５０ｍＴ　，１００ｍＴ　和２００ｍＴ时进行测量．频率范围是从１６ＫＨｚ（在黑白电视机中行扫描变压器的频率）在这同时扩展到超过１ＭＨｚ，在此之际对于高频只把低的磁化磁场（≤５０ｍＴ）考虑在内． 由于经过引线和触点的能量反射，在≥１ＭＨｚ范围中进行测量是非常昂贵的和不精确的．所以对于计量目的和试验目的，为了尽可能进行精确的测量，人们应用一种量热的方法． 在这个场合，首先是将样品放到所希望的测试频率中施加规定的磁化磁场，并测量其放出的热量．然后在一个纯粹的直流电阻下用直流电流和直流电压来调整相同的温升，由此可以通过简单的倍增来计算功率损耗． １．５　电阻率ρ 　如在第１．４．３节中提及的，电阻率确定涡流损耗的效应．如果我们对曲线走向用电阻率ρ作为频率的函数时，那么首先时保持恒定并且在较高的频率时才渐近地下降到一个恒定的，较低的值．对此的原因是微晶不同的电导率和其围绕的（绝缘的）晶界．如果取决于价电子和传导带的状态时，按频率情况而定，两个部分的一个占主要部分．结果是在用于高频（ｆ＝０．５－１ＭＨｚ）的功率铁氧体中要求小的晶粒尺寸． 对于功率铁氧体来说，电阻率的一个其他的不判影响是它的温度相关性，并通过玻兹曼—函数给出：　()TK E A eT •−•=0ρρ　－－－－－－－－－－－－－－－（１０）　 在一个激活能ＥＡ为０．１－０．５ｅＶ３）　时可以通过对磁芯进行加热从２０℃到１００℃时，电阻率出现二等分，这将导致在较低的频率时涡流损耗已经开始插入．在测量电阻率ρ时的困难是由于接上了测量导线．由于他的类似半导体的特性，容易有累接阻抗通过绝缘层，使精确的测量失真． 一种常用的可能性是接触铆焊，用银－钯糊剂经丝网印刷．紧接着用可焊的材料进行电镀的覆层． １．６　频率特性 如果我们对曲线的走向用初始磁导率μｉ作为频率的函数时，那么，曲线首先有一段恒定，然后当超过最大值（谐振回路的放大系数）后，陡度较大或较小的下降．初始磁导率越高，这个最大值向较低的频率移动越多．作为经验公式适用于铁氧体的使用频率与１／μｉ成正比．通过适合的粉末制备（特别是研磨细度）和最佳的烧结可以对”频率稳定性”明显地改　善．在频率范围在最大值以上时，这个材料不能再用作规定Ｌ－值的电感，因为制造工艺的最佳化仅被限制在旋磁性的谐振以下的范围上，并且在不同的制造批中磁导率下降可能是不相同的．　图６　复数磁导率的实数部分μ’和虚数部分μ”作为频率ｆ的函数　 １．７　温度特性，居里温度Ｑｃ　　一种铁氧体材料的温度曲线很强烈的取决于他的成分（特别是掺杂）和烧结过程．如在任何一种磁性材料中有一规定的温度，在这个温度（居里温度Ｑｃ）上磁性消失．按初始磁导率前是陡度升高（最初的最大值），然后陡度下降．　和制造的‘精确”，初始磁导率的接近Ｑｃ远低于居里温度之下时,一般情况下还出现一个另外的最大值(SPM=感应的磁导率最大值).对于特殊用途(例如在滤波器铁氧体中)可以对μi(T)—曲线通过掺杂(特别是通过C o O;由于他影响磁晶各向异性常数K1的曲线走向)起作用,使其超过所期望的温度范围时单调地升高.2. 制造方法通常是应用粉末状的金属氧化物或金属碳酸盐来作为原材料,其不仅是可以合成制造而且可以用例如钢回收利用设施产生的”副产品”.在最佳成分的称量后，将原始材料在（用少许的水和有机的粘合剂）湿润之前在一个混料机中进行均匀化。

1、锰锌功率铁氧体材料（用于开关电源、节能灯等大功率设备）
TDK PC30（国产R2KB），相对磁导率2000，最高工作频率100kHz。

TDK PC40（国产R2KB1），相对磁导率2000，最高工作频率500kHz。

TDK PC50（国产R2KB2），相对磁导率2000，最高工作频率可达1MHz。

一般电子市场中绕制开关电源变压器的，都是这类材料，国产材料一般只说“磁导率2000”，好一点的相当于PC40，差一点的相当于PC30，相当于PC50的较少见。

廉价节能灯中的磁环和电感，一般是相当于PC30的材料，因为其工作频率一般在50kHz以下。

2、一般锰锌铁氧体材料（用于收音机中波磁棒、AM中周等）
R400，最常见的材料，相对磁导率400。

改进的材料，例如R750、R800等，其相对磁导率比MXO-400高，高频损耗小，绕制的线圈Q值高，但绕制匝数要比MXO-400材料少，需要实测。

目前很多中波磁棒都是此类改进材料，使用时不宜盲目按照过去的参数绕制线圈，需要实测一下电感系数，方法是用漆包线在磁棒一端密绕数十匝，测出电感量，根据电感量与线圈匝数的平方成正比，可以计算出达到预定电感量所需匝数。

目录catalogueDMR17材料特性DMR17 Material Characteristics (2)DMR22材料特性DMR22 Material Characteristics (6)DMR30D材料特性DMR30D Material Characteristics (9)DMR30材料特性DMR30 Material Characteristics (14)DMR40p材料特性DMR40p Material Characteristics (19)DMR40材料特性DMR40 Material Characteristics (23)DMR44材料特性DMR44 Material Characteristics (28)DMR50B 材料特性DMR50B Material Characteristics (33)DMR50 材料特性DMR50 Material Characteristics (39)DMR55 材料特性DMR55 Material Characteristics (43)DMR71 材料特性DMR71 Material Characteristics (51)R3K 材料特性R3K Material Characteristics (56)R500M 材料特性R500M Material Characteristics (61)DMR17材料特性 DMR17 Material Characteristics初始磁导率 μiInitial permeability1700±25% 25℃ 470 饱和磁通密度Bs(mT)Saturation flux density1194A/m100℃ 380 25℃ 210 剩磁 Br(mT)Residual flux density100℃ 90 25℃ 19.5 矫顽力 Hc(A/m)Coercivity100℃ 1025kHz 200mT 25℃220 60℃140 功率损耗Pv(mW/cm 3)Power Loss 100℃ 100居里温度Tc （℃） Curie temperature ＞240电阻率ρ(Ω.m) Resistivity 5密度 d(g/cm 3)Density4.8 The above typical data are calculated from the standard tarord core.The specific property of any parts will be adjusted a little based on these data.以上数据是根据标准样环φ25×φ15×8获得的典型数据，有关产品的具体性能会在此基础上有所调整DMR30D 材料特性 DMR30D Material Characteristics 初始磁导率 μiInitial permeability2300±25% 25℃ 510 饱和磁通密度Bs(mT)Saturation flux density1194A/m100℃ 420 25℃ 130 剩磁 Br(mT)Residual flux density100℃ 95 25℃ 14 矫顽力 Hc(A/m)Coercivity100℃ 825kHz 200mT 25℃130 功率损耗Pv(mW/cm 3)Power Loss 100℃90 居里温度Tc （℃） Curie temperature ＞230电阻率ρ(Ω.m) Resistivity6.5密度 d(g/cm 3)Density4.8以上数据是根据标准样环φ25×φ15×8获得的典型数据，有关产品的具体性能会在此基础上有所调整。

锰锌软磁铁氧体磁芯
锰锌软磁铁氧体磁芯是一种由铁、锰、锌的氧化物及其盐类，采用陶瓷工艺制成的磁性材料。

它具有低矫顽力、高初始磁导率，以及在高频率下的低磁损，一般在1千赫至10兆赫的频率范围内使用。

锰锌软磁铁氧体磁芯可用于制作电感器、变压器、滤波器的磁芯、磁头及天线棒等，广泛应用于开关模式电源（SMPS）、射频（RF）变压器、电感器、脉冲变压器、高频变压器，以及噪音滤波器等。

随着科技的不断发展，锰锌软磁铁氧体磁芯的应用前景将更加广阔。

锰锌软磁铁氧体磁性材料特点以及在电源中的应用锰锌（MnZn）系软磁铁氧体概述锰锌系软磁铁氧体主要是具有尖晶石结构的mMnFe2O4·nZnFe2O4 与少量 Fe3O4 组成的单相固溶体，用锰锌系铁氧体磁性材料做成的电感磁芯及其它磁性元器件，应用频率从数百赫兹到几千兆赫兹，是最重要的软磁铁氧体材料，其产量占了软磁铁氧体磁性材料总产量的60%以上，因此，锰锌铁氧体的发展更为引人注意。

锰锌铁氧体材料主要分为高频低功耗铁氧体（又称功率铁氧体，初始磁导率通常小于5000，多数在2000左右）和高磁导率即高μi（初始磁导率）铁氧体两类。

初始磁导率ui是磁性材料的磁导率(B/H)在磁化曲线初始区的极限值，即μ0为真空磁导率 permeability in vacuum (4π×10-7H/m)，单位亨/米H为磁场强度 magnetic field strength (A/m)B为磁通密度 magnetic flux density (T)（1）锰锌功率铁氧体概述功率铁氧体的主要特征是在高频（几百千赫）高磁感应（几千高斯，1T=10000Gs）的条件下，仍旧保持很低的功耗，而且其在一定的温度范围内功耗随磁芯的温升而下降，在80℃左右达到最低点，从而可以形成良性循环。

功率铁氧体的主要用途是以各种开关电源变压器和彩电回扫变压器为代表的功率型电感器件，用途十分广泛，是目前产量最大的软磁铁氧体。

如下是天通'TDG'的TP4系列的温度和磁芯损耗关系。

我国新发布的'软磁铁氧体材料分类'行业标准，把功率铁氧体材料分为PW1~PW5 五类，其适用工作频率也逐步提高。

如适用频率为15~100kHz 的 PW1 材料；适用频率为 25~200kHz 的 PW2 材料；适用频率为100~300kHz 的PW3 材料；适用频率为300~1MkHz 的 PW4 材料；适用频率为 1~3MHz 的 PW5 材料。

低温锰锌铁氧体磁环
低温锰锌铁氧体磁环是一种电子电路中常用的抗干扰元件，也被称为铁氧体磁环或简称磁环。

它由各种氧化铁混合物组成的一种烧结磁性金属氧化物，具有高磁导率和高磁通密度的特点。

在低于1MHz的频率时，锰锌铁氧体磁环具有较低的损耗特性，因此在几百KHZ至30MHZ的频率范围内表现出良好的低频阻抗性能。

在电子电路中，磁环起着滤除电磁干扰的重要作用。

不同的磁环对使用不同频率的电磁干扰有不同的抑制效果。

锰锌铁氧体磁环特别适合抑制低频段的电磁干扰，而镍锌铁氧体磁环则更适合抑制高频段的电磁干扰。

磁环的阻抗特性随着频率的变化而变化，一般在低频时阻抗很小，当信号频率升高时，磁环的阻抗急剧升高，从而有效地抑制高频干扰信号的通过。

此外，磁环的滤波效果与电路的阻抗有关，电路的阻抗越低，磁环的滤波效果越好。

为了避免磁环对电源线的滤波效果降低，可以将电源线与电源回流线同时穿过磁环。
