锰锌铁氧体用途
锰锌铁氧体是一种软磁铁氧体，具有尖晶石型结构，由铁、锰、锌的氧化物及其盐类制成。
它具有高的起始导磁率，通常在1千赫至10兆赫的频率范围内使用。
锰锌铁氧体的用途主要涉及电子设备和通信领域，具体如下：
1.制作电感器、变压器、滤波器的磁芯、磁头及天线棒。
2.在通信领域，用于制作共模干扰抑制电感器，能够减小漏电或信号传输过程中产生的噪声。
3.在电子设备中，锰锌铁氧体还可用于制作各种类型的电感器，如差模电感器和共模电感器。
这些电感器在电源电路中扮演着重要的角色，有助于减小电磁干扰和提高电路的稳定性。
4.在制作电子设备的电源部分时，可以利用锰锌铁氧体的高磁导率特性来提高磁屏蔽效果，从而减小电磁辐射对其他电子元件的影响。
5.另外，利用锰锌铁氧体的温度特性，可以制作出温度补偿型电感器，从而消除因温度变化导致的电路参数变化对设备性能的影响。
总之，锰锌铁氧体作为一种重要的磁性材料，在电子设备和通信领域中扮演着不可或缺的角色。
其独特的磁学性质和广泛的应用领域，使其在保障设备性能、提高可靠性和稳定性方面具有重要作用。

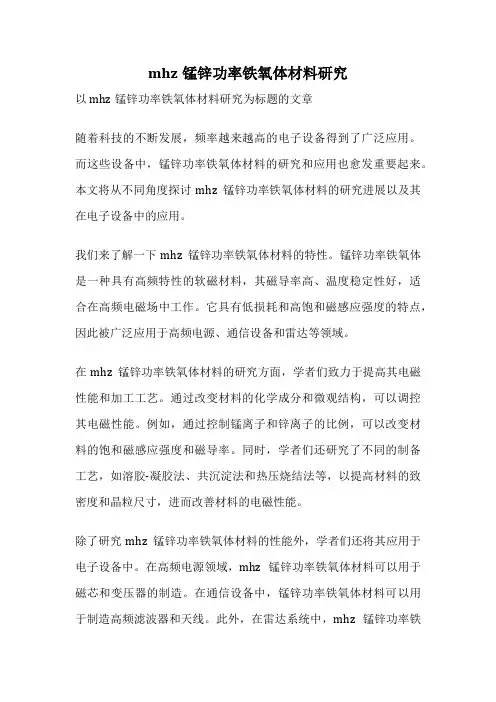

mhz锰锌功率铁氧体材料研究以mhz锰锌功率铁氧体材料研究为标题的文章随着科技的不断发展，频率越来越高的电子设备得到了广泛应用。
而这些设备中，锰锌功率铁氧体材料的研究和应用也愈发重要起来。
本文将从不同角度探讨mhz锰锌功率铁氧体材料的研究进展以及其在电子设备中的应用。
我们来了解一下mhz锰锌功率铁氧体材料的特性。
锰锌功率铁氧体是一种具有高频特性的软磁材料，其磁导率高、温度稳定性好，适合在高频电磁场中工作。
它具有低损耗和高饱和磁感应强度的特点，因此被广泛应用于高频电源、通信设备和雷达等领域。
在mhz锰锌功率铁氧体材料的研究方面，学者们致力于提高其电磁性能和加工工艺。
通过改变材料的化学成分和微观结构，可以调控其电磁性能。
例如，通过控制锰离子和锌离子的比例，可以改变材料的饱和磁感应强度和磁导率。
同时，学者们还研究了不同的制备工艺，如溶胶-凝胶法、共沉淀法和热压烧结法等，以提高材料的致密度和晶粒尺寸，进而改善材料的电磁性能。
除了研究mhz锰锌功率铁氧体材料的性能外，学者们还将其应用于电子设备中。
在高频电源领域，mhz锰锌功率铁氧体材料可以用于磁芯和变压器的制造。
在通信设备中，锰锌功率铁氧体材料可以用于制造高频滤波器和天线。
此外，在雷达系统中，mhz锰锌功率铁氧体材料也可以用于制造相控阵天线和功率放大器等关键部件。
mhz锰锌功率铁氧体材料的研究和应用给电子设备带来了许多好处。
首先，它具有较低的功率损耗，可以提高电子设备的工作效率。
其次，它具有较高的饱和磁感应强度，可以提高电子设备的输出功率。
此外，mhz锰锌功率铁氧体材料还具有较好的温度稳定性，可以在宽温度范围内正常工作。
mhz锰锌功率铁氧体材料的研究和应用在电子设备领域中具有重要意义。
通过不断改进材料的性能和加工工艺，可以使mhz锰锌功率铁氧体材料在高频电子设备中发挥更大的作用。
相信随着科技的不断进步，mhz锰锌功率铁氧体材料将会在电子设备领域发展得更加广泛和深入。

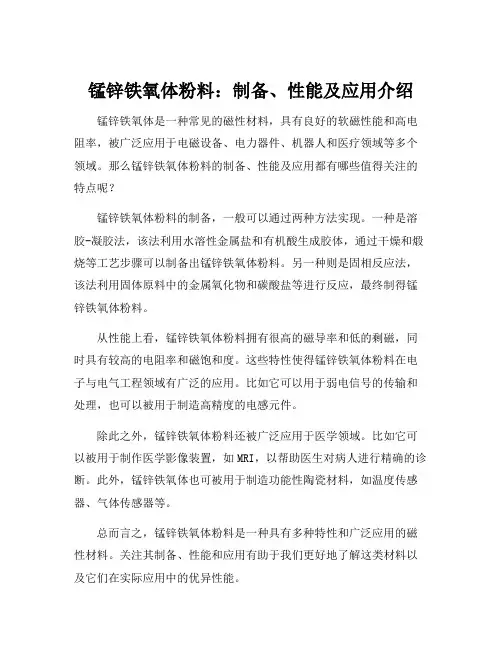

锰锌铁氧体粉料：制备、性能及应用介绍
锰锌铁氧体是一种常见的磁性材料，具有良好的软磁性能和高电阻率，被广泛应用于电磁设备、电力器件、机器人和医疗领域等多个领域。
那么锰锌铁氧体粉料的制备、性能及应用都有哪些值得关注的特点呢？
锰锌铁氧体粉料的制备，一般可以通过两种方法实现。
一种是溶胶-凝胶法，该法利用水溶性金属盐和有机酸生成胶体，通过干燥和煅烧等工艺步骤可以制备出锰锌铁氧体粉料。
另一种则是固相反应法，该法利用固体原料中的金属氧化物和碳酸盐等进行反应，最终制得锰锌铁氧体粉料。
从性能上看，锰锌铁氧体粉料拥有很高的磁导率和低的剩磁，同时具有较高的电阻率和磁饱和度。
这些特性使得锰锌铁氧体粉料在电子与电气工程领域有广泛的应用。
比如它可以用于弱电信号的传输和处理，也可以被用于制造高精度的电感元件。
除此之外，锰锌铁氧体粉料还被广泛应用于医学领域。
比如它可以被用于制作医学影像装置，如MRI，以帮助医生对病人进行精确的诊断。
此外，锰锌铁氧体也可被用于制造功能性陶瓷材料，如温度传感器、气体传感器等。
总而言之，锰锌铁氧体粉料是一种具有多种特性和广泛应用的磁性材料。
关注其制备、性能和应用有助于我们更好地了解这类材料以及它们在实际应用中的优异性能。
锰锌铁氧体介绍锰锌铁氧体是一种由Mn Zn Fe O元素构成的软磁材料。
它是一种重要的磁性材料，广泛被应用于电子、信息、通信等领域。
锰锌铁氧体具有高饱和磁感应强度、低磁滞损耗、磁谐振频率高、热稳定性好、稳定的电性能等特性，因此在电子元器件中具有广泛应用价值。
一、锰锌铁氧体的组成和制备锰锌铁氧体由四种元素组成，分别为锰(Mn)、锌(Zn)、铁(Fe)和氧(O)，化学式为MnZnFe2O4。
Mn、Zn、Fe三种金属离子以及氧离子形成的四方晶体结构，其晶体结构采用的是尖晶石结构。
锰锌铁氧体的制备方法有烧结法、化学共沉淀法、水热合成法等多种。
烧结法是最常用的制备方法之一。
在烧结法中，需要先将所需的金属氧化物粉末按照一定的比例混合均匀，然后在高温下进行烧结，得到锰锌铁氧体的制品。
二、锰锌铁氧体的物理和磁性能锰锌铁氧体的物理和磁性能与其晶体结构、物理尺寸和烧结条件等因素密切相关。
下面介绍一下锰锌铁氧体的一些基本物理和磁性能参数：1. 饱和磁化强度：锰锌铁氧体的饱和磁感应强度一般在0.5-1.2T之间，与其化学成分和制备工艺等因素有关。
2. 矫顽力和磁滞损耗：锰锌铁氧体的磁滞损耗一般较低，其矫顽力和磁滞损耗与其尺寸、磁场频率和温度等因素有关。
3. 磁导率和磁谐振频率：锰锌铁氧体的磁导率和磁谐振频率与其晶体结构、磁场频率和温度等因素有关，一般在几百 kHz至几 GHz之间。
4. 热稳定性：锰锌铁氧体具有较好的热稳定性，其磁性能在高温下变化较小，一般可在200°C左右使用。
5. 电学性能：锰锌铁氧体具有较好的电学性能，其电阻率高、介电常数低和压电常数小等特点，具有广泛的应用前景。
三、锰锌铁氧体的应用领域锰锌铁氧体具有较好的电磁性能，广泛应用于电子元器件、电动机、变压器、磁性记录材料、高频电感器、微波元件、天线等领域。
具体应用如下：1. 电子元器件：锰锌铁氧体可用于磁盘马达、电源滤波器、线圈等电子元器件中，其高频特性和高温特性表现良好。
粒。
砂磨机内料∶球∶水的比例为1∶5或6∶0.65。
钢球要求为：硬度＞60，Φ=5mm。
砂磨时为了改善料浆的造粒效果和产品磁性能还需要加入粘合剂、分散剂、消泡剂，微量添加剂。
为了提高粉料成型时的流动性、可塑性，增加颗粒间的结合力，提高坯件的机械强度，需加入一定量的粘合剂的要求如下：①粘性好，能吸附水分，在固体颗粒周围形成液体薄膜，而加强颗粒间的吸附力。
②对铁氧体原来成分无影响，在烧结过程中能挥发掉，不残留杂质。
③挥发温度不要太集中，否则在烧结时，在某一温度下，有大量气体挥发，易使产品开裂。
常用的粘合剂有水、羧甲基纤维素、聚乙烯醇、石蜡等，其中以聚乙烯醇、石蜡较为常用。
聚乙烯醇及PVA，起结构式为：一般配制浓度5~10wt%，加入量为粉料的8~15wt%。
在使用熬胶机进行熬胶过程中必须注意：①在加干胶时，必须缓慢加入，防止干胶凝结成团；②加入干胶前，必须开启搅拌机；③所熬制的胶水必须透明、无白点。
在砂磨过程中为了改善铁氧体性能，我们往往还要根据需要加入不同的添加剂。
添加剂的种类及作用，依据所起作用的不同,加入铁氧体的添加剂可分为以下四种:a. 增加反应速度，助长和控制晶粒生长的矿化剂，如V2O5、WO3等。
b. 本身与金属氧化物形成低熔点化合物，高温下成为粘性流体，使固相反应在有液相存在的情况下进行，从而加速反应，降低烧结温度，提高密度的助熔剂，如CuO、P2O5、Bi2O3、PbO等。
c. 能改善电磁性能的，如SiO2、CaO等。
二次球磨使用设备有球磨机和砂磨机两种。
我公司使用砂磨机进行二次球磨。
其特点：无严重碰撞、混杂少、出料颗粒粒径小、流动性好、效率高、可连续生产。
其原理是在一立式圆筒内，用旋转圆盘或搅拌棒使小钢球（钢球直径2~6mm）产生紊乱高速运动，从而对机内粉料起研磨作用，通常料粉经预烧、黑振后，进料颗粒尺寸小于3μm，出料颗粒尺寸约为1~1.5μm。
喷雾造粒在操作过程中，由于原材料含量的差异以及生产过程中损耗，砂磨料的实际配比与我们要求的理论配比往往不不一致。

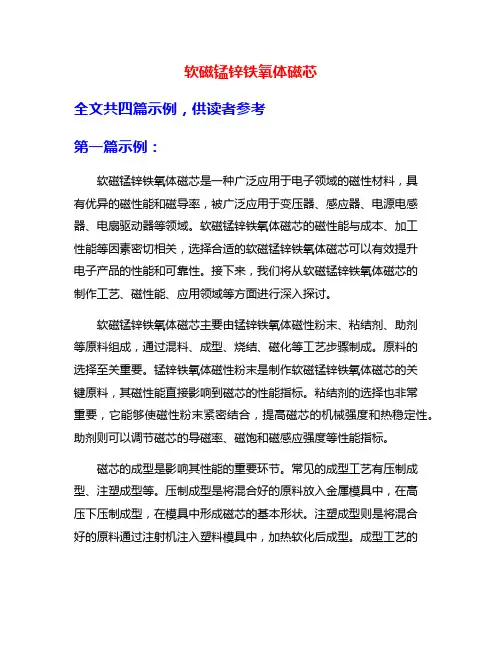

软磁锰锌铁氧体磁芯全文共四篇示例，供读者参考第一篇示例：软磁锰锌铁氧体磁芯是一种广泛应用于电子领域的磁性材料，具有优异的磁性能和磁导率，被广泛应用于变压器、感应器、电源电感器、电扇驱动器等领域。
软磁锰锌铁氧体磁芯的磁性能与成本、加工性能等因素密切相关，选择合适的软磁锰锌铁氧体磁芯可以有效提升电子产品的性能和可靠性。
接下来，我们将从软磁锰锌铁氧体磁芯的制作工艺、磁性能、应用领域等方面进行深入探讨。
软磁锰锌铁氧体磁芯主要由锰锌铁氧体磁性粉末、粘结剂、助剂等原料组成，通过混料、成型、烧结、磁化等工艺步骤制成。
原料的选择至关重要。
锰锌铁氧体磁性粉末是制作软磁锰锌铁氧体磁芯的关键原料，其磁性能直接影响到磁芯的性能指标。
粘结剂的选择也非常重要，它能够使磁性粉末紧密结合，提高磁芯的机械强度和热稳定性。
助剂则可以调节磁芯的导磁率、磁饱和磁感应强度等性能指标。
磁芯的成型是影响其性能的重要环节。
常见的成型工艺有压制成型、注塑成型等。
压制成型是将混合好的原料放入金属模具中，在高压下压制成型，在模具中形成磁芯的基本形状。
注塑成型则是将混合好的原料通过注射机注入塑料模具中，加热软化后成型。
成型工艺的选择应根据产品的形状、尺寸、量产要求等因素进行综合考虑，以保证磁芯的精度和可靠性。
烧结是软磁锰锌铁氧体磁芯制作的关键工艺步骤。
烧结过程中，磁性粉末在高温下发生化学反应，形成致密的磁性结构，提高磁芯的导磁率和磁饱和磁感应强度。
烧结温度、时间、气氛等参数的控制十分重要，对于磁芯的性能和稳定性有着重要影响。
在烧结过程中要注意防止氧化等不良影响因素的介入，以保证磁芯的纯净度和稳定性。
软磁锰锌铁氧体磁芯的磁性能也是评价其品质的重要指标。
软磁锰锌铁氧体磁芯具有高导磁率、低损耗、低磁滞、高磁导率等优良性能，能够有效降低电子产品中的磁损耗，提高能效和稳定性。
通过控制磁芯的成分、结构和工艺参数，可以有效提升其磁性能，满足不同应用领域的需求。
软磁锰锌铁氧体磁芯在电子领域有着广泛的应用，例如在变压器中作为电磁感应器件使用，能够有效降低电流损耗和热损耗，提高能源利用率和性能稳定性。

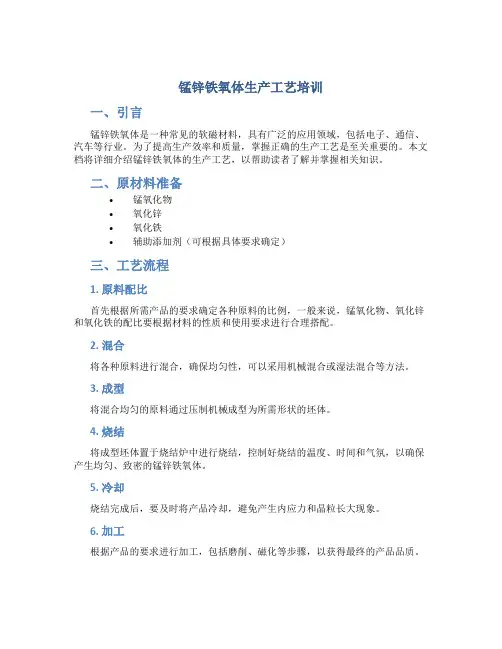

锰锌铁氧体生产工艺培训
一、引言
锰锌铁氧体是一种常见的软磁材料，具有广泛的应用领域，包括电子、通信、汽车等行业。
为了提高生产效率和质量，掌握正确的生产工艺是至关重要的。
本文档将详细介绍锰锌铁氧体的生产工艺，以帮助读者了解并掌握相关知识。
二、原材料准备
•锰氧化物
•氧化锌
•氧化铁
•辅助添加剂（可根据具体要求确定）
三、工艺流程
1. 原料配比
首先根据所需产品的要求确定各种原料的比例，一般来说，锰氧化物、氧化锌和氧化铁的配比要根据材料的性质和使用要求进行合理搭配。
2. 混合
将各种原料进行混合，确保均匀性，可以采用机械混合或湿法混合等方法。
3. 成型
将混合均匀的原料通过压制机械成型为所需形状的坯体。
4. 烧结
将成型坯体置于烧结炉中进行烧结，控制好烧结的温度、时间和气氛，以确保产生均匀、致密的锰锌铁氧体。
5. 冷却
烧结完成后，要及时将产品冷却，避免产生内应力和晶粒长大现象。
6. 加工
根据产品的要求进行加工，包括磨削、磁化等步骤，以获得最终的产品品质。
四、质量控制
在整个生产过程中，要加强对原材料和生产工艺的控制，及时发现和解决问题，确保产品质量稳定。
五、安全注意事项
在生产过程中，要严格遵守相关的安全操作规程，确保员工的人身安全和设备
安全。
六、结语
通过本文档的介绍，相信读者对锰锌铁氧体的生产工艺有了更深入的了解，希
望可以帮助读者提高生产技术水平，生产更优质的产品。
祝各位工艺师工作顺利，生产愉快！。

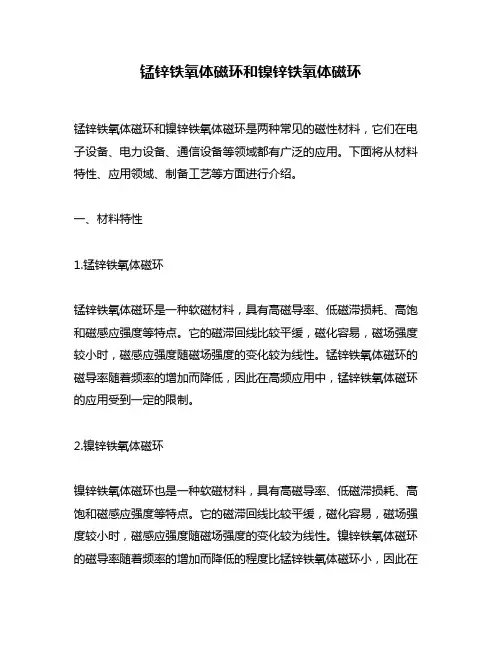

锰锌铁氧体磁环和镍锌铁氧体磁环锰锌铁氧体磁环和镍锌铁氧体磁环是两种常见的磁性材料，它们在电子设备、电力设备、通信设备等领域都有广泛的应用。
下面将从材料特性、应用领域、制备工艺等方面进行介绍。
一、材料特性1.锰锌铁氧体磁环锰锌铁氧体磁环是一种软磁材料，具有高磁导率、低磁滞损耗、高饱和磁感应强度等特点。
它的磁滞回线比较平缓，磁化容易，磁场强度较小时，磁感应强度随磁场强度的变化较为线性。
锰锌铁氧体磁环的磁导率随着频率的增加而降低，因此在高频应用中，锰锌铁氧体磁环的应用受到一定的限制。
2.镍锌铁氧体磁环镍锌铁氧体磁环也是一种软磁材料，具有高磁导率、低磁滞损耗、高饱和磁感应强度等特点。
它的磁滞回线比较平缓，磁化容易，磁场强度较小时，磁感应强度随磁场强度的变化较为线性。
镍锌铁氧体磁环的磁导率随着频率的增加而降低的程度比锰锌铁氧体磁环小，因此在高频应用中，镍锌铁氧体磁环的应用比锰锌铁氧体磁环更为广泛。
二、应用领域1.锰锌铁氧体磁环锰锌铁氧体磁环主要应用于低频电感器、变压器、电源滤波器、电子变压器等领域。
由于锰锌铁氧体磁环的磁导率随着频率的增加而降低，因此在高频应用中，锰锌铁氧体磁环的应用受到一定的限制。
2.镍锌铁氧体磁环镍锌铁氧体磁环主要应用于高频电感器、变压器、电源滤波器、电子变压器等领域。
由于镍锌铁氧体磁环的磁导率随着频率的增加而降低的程度比锰锌铁氧体磁环小，因此在高频应用中，镍锌铁氧体磁环的应用比锰锌铁氧体磁环更为广泛。
三、制备工艺1.锰锌铁氧体磁环锰锌铁氧体磁环的制备工艺主要包括粉末冶金法、溶胶-凝胶法、水热法等。
其中，粉末冶金法是最常用的制备工艺。
该工艺的主要步骤包括原料混合、压制成型、烧结等。
2.镍锌铁氧体磁环镍锌铁氧体磁环的制备工艺主要包括粉末冶金法、溶胶-凝胶法、水热法等。
其中，粉末冶金法是最常用的制备工艺。
该工艺的主要步骤包括原料混合、压制成型、烧结等。
总之，锰锌铁氧体磁环和镍锌铁氧体磁环是两种常见的磁性材料，它们在电子设备、电力设备、通信设备等领域都有广泛的应用。
锰锌软磁铁氧体磁性材料特点以及在电源中的应用锰锌（MnZn）系软磁铁氧体概述锰锌系软磁铁氧体主要是具有尖晶石结构的mMnFe2O4·nZnFe2O4 与少量 Fe3O4 组成的单相固溶体，用锰锌系铁氧体磁性材料做成的电感磁芯及其它磁性元器件，应用频率从数百赫兹到几千兆赫兹，是最重要的软磁铁氧体材料，其产量占了软磁铁氧体磁性材料总产量的60%以上，因此，锰锌铁氧体的发展更为引人注意。
锰锌铁氧体材料主要分为高频低功耗铁氧体（又称功率铁氧体，初始磁导率通常小于5000，多数在2000左右）和高磁导率即高μi（初始磁导率）铁氧体两类。
初始磁导率ui是磁性材料的磁导率(B/H)在磁化曲线初始区的极限值，即μ0为真空磁导率 permeability in vacuum (4π×10-7H/m)，单位亨/米H为磁场强度 magnetic field strength (A/m)B为磁通密度 magnetic flux density (T)（1）锰锌功率铁氧体概述功率铁氧体的主要特征是在高频（几百千赫）高磁感应（几千高斯，1T=10000Gs）的条件下，仍旧保持很低的功耗，而且其在一定的温度范围内功耗随磁芯的温升而下降，在80℃左右达到最低点，从而可以形成良性循环。
功率铁氧体的主要用途是以各种开关电源变压器和彩电回扫变压器为代表的功率型电感器件，用途十分广泛，是目前产量最大的软磁铁氧体。
如下是天通'TDG'的TP4系列的温度和磁芯损耗关系。
我国新发布的'软磁铁氧体材料分类'行业标准，把功率铁氧体材料分为PW1~PW5 五类，其适用工作频率也逐步提高。
如适用频率为15~100kHz 的 PW1 材料；适用频率为 25~200kHz 的 PW2 材料；适用频率为100~300kHz 的PW3 材料；适用频率为300~1MkHz 的 PW4 材料；适用频率为 1~3MHz 的 PW5 材料。
![锰锌铁氧体及其制备方法和应用[发明专利]](https://img.taocdn.com/s1/m/40b6a7fca0c7aa00b52acfc789eb172ded6399ac.png)
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910319318.9(22)申请日 2019.04.19(71)申请人 佛山市顺德区美的电热电器制造有限公司地址 528311 广东省佛山市顺德区北滘镇三乐东路19号(72)发明人 王开祥 易亮 张翼飞 范吉昌 吴金华 郭兴家 (74)专利代理机构 北京清亦华知识产权代理事务所(普通合伙) 11201代理人 赵天月(51)Int.Cl.C04B 35/26(2006.01)C04B 35/622(2006.01)C04B 35/626(2006.01)H01F 41/02(2006.01)H01F 1/34(2006.01)H01F 1/36(2006.01)(54)发明名称锰锌铁氧体及其制备方法和应用(57)摘要本发明公开了锰锌铁氧体及其制备方法和应用。
其中制备锰锌铁氧体的方法包括：(1)将锰锌铁氧体废料与稀土氧化物混合，以便得到掺杂物料；(2)将所述掺杂物料进行球磨处理，以便得到球磨粉料；(3)将所述球磨粉料造粒，以便得到预成型颗粒料；(4)将所述预成型颗粒料进行压制成型处理，以便得到成型产物；(5)将所述成型产物进行烧结处理，以便得到锰锌铁氧体。
采用该方法不仅可以有效解决直接以锰锌铁氧体废料为原料制备的电磁加热锰锌铁氧体存在软磁性能较差的问题，还可以实现锰锌铁氧体废料的高效循环再利用，节约资源，减少环境污染，在电磁加热领域具有广阔的应用前景。
权利要求书1页 说明书10页 附图2页CN 111825439 A 2020.10.27C N 111825439A1.一种制备锰锌铁氧体的方法，其特征在于，包括：(1)将锰锌铁氧体废料与稀土氧化物混合，以便得到掺杂物料；(2)将所述掺杂物料进行球磨处理，以便得到球磨粉料；(3)将所述球磨粉料造粒，以便得到预成型颗粒料；(4)将所述预成型颗粒料进行压制成型处理，以便得到成型产物；(5)将所述成型产物进行烧结处理，以便得到锰锌铁氧体。
