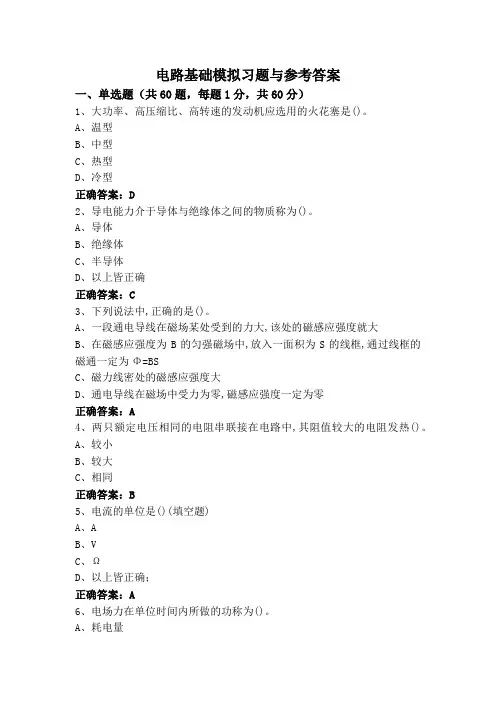

电路基础模拟习题与参考答案一、单选题（共60题，每题1分，共60分）1、大功率、高压缩比、高转速的发动机应选用的火花塞是()。
A、温型B、中型C、热型D、冷型正确答案：D2、导电能力介于导体与绝缘体之间的物质称为()。
A、导体B、绝缘体C、半导体D、以上皆正确正确答案：C3、下列说法中,正确的是()。
A、一段通电导线在磁场某处受到的力大,该处的磁感应强度就大B、在磁感应强度为B的匀强磁场中,放入一面积为S的线框,通过线框的磁通一定为Φ=BSC、磁力线密处的磁感应强度大D、通电导线在磁场中受力为零,磁感应强度一定为零正确答案：A4、两只额定电压相同的电阻串联接在电路中,其阻值较大的电阻发热()。
A、较小B、较大C、相同正确答案：B5、电流的单位是()(填空题)A、AB、VC、ΩD、以上皆正确；正确答案：A6、电场力在单位时间内所做的功称为()。
A、耗电量C、功耗D、电功率正确答案：D7、人体可长时间承受多少毫安以下工作电流()。
A、30B、20C、50D、以上皆正确正确答案：A8、指出下面正确的句子是()。
A、变压器可以改变交流电的电压B、变压器可以改变直流电的电压C、变压器可以改变交流电压,也可以改变直流电压D、以上皆正确正确答案：B9、如果两个正弦交流电的相位差为π那么两者称为()。
A、反相B、正交C、同相D、以上皆正确正确答案：A10、理想电容上的电流与电压的关系()。
A、电流滞后电压450B、电流超前电压450C、电流超前电压900D、电流滞后电压900正确答案：C11、频率是反映交流电变化的()。
A、大小B、快慢C、位置正确答案：B12、并联电路中,电流的分配与电阻成()。
B、反比C、2:1D、正比正确答案：B13、随时间变化的电流电压和功率的瞬时值分别用()。
A、i、u、pB、I、u、pC、I、U、PD、以上皆正确正确答案：A14、在纯电容电路中电流超前电压()。
A、1π/5B、3π/2C、π/2D、以上皆正确正确答案：A15、一个电热器从220V的电源取用的功率为1000W,如将它接到110V的电源上,则取用的功率为()W。
模拟电路考试题及答案一、选择题（每题2分，共20分）1. 在理想运算放大器中，输入电阻是：A. 有限的B. 无穷大C. 0欧姆D. 1欧姆答案：B2. 以下哪个不是模拟信号的特点？A. 连续性B. 可重复性C. 时变性D. 可量化性答案：D3. 一个电路的频率响应是其在不同频率下的：A. 电压增益B. 功率消耗C. 电流大小D. 电阻值答案：A4. 负反馈在放大器中的作用是：A. 增加增益B. 减少噪声C. 降低稳定性D. 增加失真答案：B5. 一个理想的二极管具有以下哪个特性？A. 正向电阻无穷大B. 反向电阻无穷小C. 正向电阻无穷小D. 反向电阻无穷大答案：D6. 一个RC低通滤波器的截止频率由以下哪个参数决定？A. 电阻值B. 电容值C. 电阻值和电容值的乘积D. 电阻值和电容值的比值答案：D7. 一个理想的电压源具有以下哪个特性？A. 内阻为零B. 内阻无穷大C. 电压恒定D. 电流恒定答案：C8. 一个电路的增益是指：A. 输出电压与输入电压的比值B. 输出电流与输入电流的比值C. 输出功率与输入功率的比值D. 所有以上答案：A9. 一个电路的相位裕度越大，其稳定性：A. 越差B. 越好C. 不变D. 无法判断答案：B10. 一个电路的带宽是指：A. 最大频率B. 最小频率C. 频率范围D. 频率的一半答案：C二、简答题（每题10分，共30分）1. 解释什么是超前相位和滞后相位，并给出它们在电路分析中的意义。
答案：超前相位是指信号的相位角为正值，表示信号的波形在时间上提前于参考信号。
滞后相位是指信号的相位角为负值，表示信号的波形在时间上落后于参考信号。
在电路分析中，超前和滞后相位可以用来描述信号在传输过程中的时延特性，对于理解信号的传输和处理非常重要。
2. 什么是共模抑制比（CMRR），它在放大器设计中的重要性是什么？答案：共模抑制比（CMRR）是差分放大器抑制共模信号的能力，即差模增益与共模增益的比值。
模拟电路试题及答案一、选择题1. 在模拟电路设计中，以下哪个元件是用来放大信号的？A. 电阻B. 电容C. 晶体管D. 电感答案：C2. 理想运算放大器的开环增益是：A. 有限的B. 非常小C. 非常大D. 零答案：C3. 以下哪个不是模拟信号的特点？A. 连续性B. 可量化C. 可模拟D. 可放大答案：B二、填空题4. 在模拟电路中，________是用来限制电流流动的元件。
答案：电阻5. 一个理想的电压源具有________和________的特点。
答案：零内阻；恒定电压三、简答题6. 简述什么是负反馈，并说明其在模拟电路中的作用。
答案：负反馈是一种将输出信号的一部分或全部以相反相位加回到输入端的反馈形式。
在模拟电路中，负反馈可以提高电路的稳定性，减小非线性失真，增加增益的线性度，以及提高带宽。
四、计算题7. 假设有一个电压放大器，其增益为20dB。
如果输入电压为1mV，求输出电压。
答案：首先将增益转换为线性比例，20dB = 10^(20/20) = 10^1 = 10。
然后，输出电压 = 输入电压× 增益= 1mV × 10 = 10mV。
8. 给定一个RC低通滤波器，其中R=1kΩ，C=1μF，求其-3dB截止频率。
答案：-3dB截止频率f_c = 1 / (2πRC)。
代入数值得到 f_c = 1 / (2π × 1000 × 10^-6) = 1 / (2π × 10^-3) ≈ 159.15 Hz。
五、分析题9. 描述一个基本的共射放大电路，并说明其工作原理。
答案：共射放大电路是一种使用晶体管（通常是BJT）的放大电路，其中晶体管的发射极接地，基极作为输入端，集电极作为输出端。
工作原理是：基极接收到小信号电流，通过晶体管的放大作用，使得集电极电流产生较大的变化，从而在集电极获得放大后的电流信号。
10. 解释为什么在设计模拟电路时需要考虑频率响应。
电路模拟考试题及答案一、选择题（每题2分，共20分）1. 在电路中，电压与电流的关系可以用哪个定律来描述？A. 欧姆定律B. 基尔霍夫电流定律C. 基尔霍夫电压定律D. 法拉第电磁感应定律答案：A2. 一个电阻为10Ω的电路，通过电流为2A，根据欧姆定律，该电路两端的电压是多少？A. 5VB. 10VC. 20VD. 40V答案：C3. 在串联电路中，总电阻与各部分电阻的关系是？A. 总电阻等于各部分电阻之和B. 总电阻等于各部分电阻之积C. 总电阻等于各部分电阻倒数之和D. 总电阻等于各部分电阻平方和的平方根答案：A4. 并联电路中，总电流与各分支电流的关系是？A. 总电流等于各分支电流之和B. 总电流等于各分支电流之差C. 总电流等于各分支电流之积D. 总电流等于各分支电流倒数之和答案：A5. 理想电压源的特点是？A. 无论负载如何变化，输出电压保持恒定B. 输出电流随负载变化而变化C. 内阻为零D. 所有选项都正确答案：D6. 一个电路中，如果电流的方向是顺时针方向，那么该电路是？A. 串联电路B. 并联电路B. 混联电路D. 无法判断答案：D7. 电路中的功率P与电压V和电流I的关系是？A. P = V + IB. P = V * IC. P = V / ID. P = V - I答案：B8. 电容C的单位是？A. 法拉（F）B. 欧姆（Ω）C. 安培（A）D. 伏特（V）答案：A9. 电感L的单位是？A. 亨利（H）B. 欧姆（Ω）C. 安培（A）D. 伏特（V）答案：A10. 一个电路中，如果电感L和电容C并联，当电路突然断开时，会发生什么现象？A. 产生电压尖峰B. 产生电流尖峰C. 电压保持不变D. 电流保持不变答案：A二、简答题（每题10分，共20分）1. 请简述什么是基尔霍夫电压定律，并给出一个应用实例。
答：基尔霍夫电压定律又称为KVL，它指出在一个闭合电路中，沿着闭合路径的电压之和等于零。
