第二讲电网污秽等级的划分

江苏电网污区分布图（2017版）执行规定一、污秽等级的划分按照国家电网公司企业标准《电力系统污区分级与外绝缘选择标准第一部分交流系统》（Q/GDW 1152.1-2014），污秽等级划分为a、b、c、d、e五级，根据江苏电网实际情况，2017版江苏电网污区分布图不设a、b级。

二、污区等级与爬电比距对应关系2017版江苏电网污区分布图按统一爬电比距表示，污区等级与统一爬电比距（设备爬电距离/最高相电压）和额定爬电比距（设备爬电距离/额定线电压）的对应关系见表1。

表1污区等级与爬电比距、额定爬电比距对应关系三、新建输变电设备外绝缘配置原则1. 新、改扩建输变电设备外绝缘应坚持“配置到位，留有裕度”的原则，外绝缘爬电比距配置应不低于相应污区等级对应的爬电比距要求。

2. 新、改建输电线路爬电比距推荐取值见表2。

表2新、改建输电线路爬电比距配置原则（不低于）3. 输电线路外绝缘配置应按绝缘子有效爬距配置，绝缘子有效爬距等于绝缘子几何爬电距离与该绝缘子利用系数的乘积值。

对于各类绝缘子的选用，必须充分考虑其爬距有效利用系数，即K值。

当参照绝缘子为双伞型瓷绝缘子时，各种典型的绝缘子的K值如下：普通型、双伞型、三伞型绝缘子：K取1.0。

钟罩型、深棱型绝缘子： c级及以下污区, K取0.9；d级及以上污区，K取0.8。

长棒形瓷绝缘子：600mm≤常年降水量＜1000mm地区，K取0.9；常年降水量≥1000mm地区，K取1.0。

4．新、改建输电线路耐张绝缘子串的单串片数一般应不少于同型号悬垂单I 串的片数，并根据带电作业需要适当留有裕度。

5．新、改建输电线路悬垂盘形绝缘子串采用双串结构时（中心间距小于600mm），外绝缘配置应比相应污区等级要求提高10％。

6. 新、改建输电线路，在满足间隙要求的情况下，悬垂单V串单侧片数一般与悬垂I串相同。

7．c级及以上污区，新、改建输电线路直线悬垂串宜采用复合绝缘子或RTV 涂料等防污闪产品；500kV同塔双回线路应使用不同厂家的绝缘子（串），并采用双独立挂点双串结构；对于c级以下污区使用的复合绝缘子，其统一爬电比距不低于39 mm/kV；对于d级及以上污区使用的复合绝缘子，统一爬电比距应不低于44mm/kV。

污秽等级划分与爬电比距做好防污闪事故的基础工作，要坚持进行盐密测量，并根据环保气象资料和运行经验，划分污秽等级并绘制制污区图。

盐密测量的方法是用一定量的蒸馏水，将绝缘子或电气设备瓷件表面上的污秽清洗下来，并测量其导电率，再以等量的蒸馏水中产生相同的导电率的氯化钠盐量，作为其等值附盐量，则等值附盐密度＝W／A （4-1）式中W——等值盐量，mg；。

A——绝缘体表面积，cm2（一）变电所的污秽水平等级按照污秽的严重程度可将变电所的污秽水平分为若干等级。

根据自然污秽环境条件，国际电工委员会将其划分为四级污秽水平。

（1）轻：主要是没有工业，装供热设备的房屋密度较小的地区；工业或房屋密度较小，但经常有风和（或）雨的地区；农业地区；山区。

所有这些地区，至少都离海边10～20km，不直接遭受海风的作用。

（2）中等：不产生特别污染烟灰的工业区和（或）装供热设备的房屋密度中等的地区；房屋和（或）工业密度较大，但经常有风和（或）雨的地区；会遭受海风作用但离海岸不太近（至少相隔几千米）的地区。

（3）重：工业密度较大地区和产生污染的供热设备密度较大城市地区；靠近海岸的地区或是任何情况下都会遭受相当强的海风作用的地区。

（4）很重：能遭受到导电粉尘和能产生特别厚的导电沉积物的工业烟灰的地区，范围适度；很接近海岸和会受到海水雾气喷溅或会受到很强的污染性海风作用的地区，范围适度；长期无雨受到夹有沙和盐的强风作用且常有凝露的地区和沙漠地区。

我国的国家标准，与之相比，只多了一个0级，为无明显污秽地区。

（二）高压架空线路的污秽等级高压架空架线路的污秽等级划分标准，分以下污秽等级：（1）0级为大气清洁且离海岸50km以上的地区，其盐密，对强电解质为0～0.03mg/cm2，对弱电解质为0～0.06mg/cm2。

（2）1级为大气轻度污染地区或大气中等污染地区，包括盐碱地区、炉烟污秽地区，且离海岸10～50km的地区。

在污闪季节中干燥少雾（含毛毛雨）或雨量较多，其盐密为0.03～0.05mg/cm2。

污秽等级
根据变电站、架空线路环境污秽程度所划分的等级。

我国将变电站的现场污秽度分成四个等级，将线路的现场污秽分为五个等级。

什么是爬电比距?
答: 爬电距离与工作电压的比值,单位为m/kv。

名词术语
爬电比距：电力设备外绝缘的爬电距离对最高工作电压有效值之比。

爬电距离：两相邻导体或一个导体与相邻电机壳表面的沿绝绝缘表面测量的最短距离。

电气间隙：在两个导电零部件之间或导电零部件与设备防护界面之间测得的最短空间距离。

即在保证电气性能稳定和安全的情况下，通过空气能实现绝缘的最短距离。

-直接直线最短距离。

中华民居2011年08月电网污秽类型、绝缘子的积污特性及防污闪措施陈明毅（江西省电力设计院输电工程部）摘要：本文作者结合工作经验，论述了电力输电工程中电网污秽类型、绝缘子的积污特性及防污闪措施，可供同行参考。

关键词；绝缘子；积污特性；防污闪措施1 电网污秽类型污秽类型分为固体层型和盐雾型，并对污秽度以等值附盐密度（ESDD）、不溶性密度(又称等值附灰密度)（NSDD）和现场等值盐度(SES)三个参数定量表示。

改变传统上仅以ESDD来定量表示的方式。

污秽的基本类型有两种，即A类和B类，分别介绍如下：A类：沉积在绝缘子表面上的有不溶成分的固体污秽，湿润时该沉积物变成导电。

这种类型污秽的最好表征方法是进行ESDD/NSDD测量。

A类污秽最常见于内陆地区、荒漠地区或工业污秽地区。

当在沿海地区形成了干盐层，然后迅速地被露、雾或毛毛雨等变湿时，也可认为是A类污秽。

A类污秽有两种主要成分，即湿润时形成导电层的可溶污秽物和与可溶污秽物粘合在一起的不溶污秽物。

其中，可溶污秽物可分为高溶解度盐（即迅速溶于水的盐）和低溶解度盐（即很难溶解的盐）。

可溶污秽物用等值盐密（ESDD）度量，单位mg/cm2；不溶污秽物的例子有灰尘、沙、粘土、油等。

不溶污秽物用不溶沉积物密度（NSDD）来度量，其单位为mg/cm2。

B类：沉积在绝缘子上的不溶成分很少或没有不溶成分的液体电解质。

这种型式污秽的最好表征方法是进行电导或泄漏电流测量。

B类污秽最常见于沿海地区，由盐水或导电雾沉降在绝缘子表面。

B类污秽的其它来源的例子有：喷洒农作物、化学雾以及酸雨。

2 绝缘子的积污特性2.1 影响绝缘子积污的因素大气中的固体或液体微粒沉积在绝缘子表面形成污秽层，污层的多少与污秽微粒重量、绝缘子附近受到的风力、电场吸引力、微粒与绝缘子表面的附着力有关。

有关研究表明，当风速较大时，风压力是决定污秽微粒运动并使其附着在绝缘子表面的主要因素；当风速较小时，电场力对较小的带电污秽微粒起着控制作用。

送电线路绝缘子污秽等级的分类与评估电力系统中的送电线路绝缘子是非常重要的组成部分。

这些绝缘子是为了保证电线路的安全运行和保护电力设备而设计的。

在实际运行中，绝缘子会因为各种原因出现污秽、老化和损坏等情况，这可能会对电力系统造成安全隐患。

因此，定期评估绝缘子的污秽等级是非常重要的。

绝缘子污秽是指绝缘子表面沉积有灰尘、树胶、鸟粪等污物，这些污物会在潮湿环境中形成污泥和水垢，严重的话会导致闪络事故，从而影响电力系统的安全和可靠性。

为了减小污秽所带来的危害，电力系统需要对绝缘子的污秽进行评估，进而采取相应的处理措施。

绝缘子污秽等级的分类如何对绝缘子污秽进行评估呢？一般情况下，评估绝缘子污秽的等级是根据其表面污染积累的程度来进行分类。

根据不同国家的标准和实际情况，绝缘子的污秽等级一般有三种，分别是Ⅰ、Ⅱ、Ⅲ级。

Ⅰ级：绝缘子表面无污染或者只有轻微的污染，可使用细沙布或棉布擦拭清除。

此级别下主要污染物是细小的尘埃和轻微的水垢。

Ⅱ级：表面沉积有中等程度的污染物，例如蜡、树胶或鸟粪等。

此级别下主要污染物是厚重的水垢和油污。

Ⅲ级：表面沉积有大量的污物，如果不及时清洗，就会导致闪络事故。

一些常规的污染物有海盐、沙尘和污泥等。

以上三个等级的划分通常是根据绝缘子表面的沉积物的厚度来做出的。

绝缘子污秽等级的评估在电力系统的运行中，绝缘子会接触到各种天气和环境条件，这会导致绝缘子表面沉积各种污物和水垢。

因此，定期检查和评估绝缘子的污秽等级是必要的。

但是如何评估呢？一般采用的方法有两种：目视检查和检测仪器。

目视检查方法是最简单的方法，也是最常用的方法。

这种方法适用于判断绝缘子的Ⅰ级和Ⅱ级污秽等级。

目视检查是非常主观的，而且在某些极端条件下是不可靠的。

另一种方法是使用检测仪器。

这种方法包括等离子体发射光谱法、红外光和紫外光照射法等。

这种方法是比较客观和准确的，可以有效地检测绝缘子污染程度并进行分类和评估。

绝缘子污秽等级的处理当确定了绝缘子的污秽等级后，需要采取合适的处理方法。

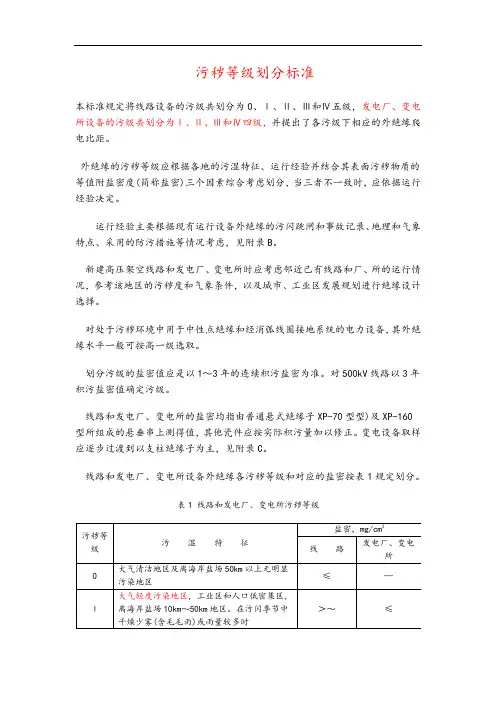

污秽等级划分标准本标准规定将线路设备的污级共划分为0、Ⅰ、Ⅱ、Ⅲ和Ⅳ五级，发电厂、变电所设备的污级共划分为Ⅰ、Ⅱ、Ⅲ和Ⅳ四级，并提出了各污级下相应的外绝缘爬电比距。

外绝缘的污秽等级应根据各地的污湿特征、运行经验并结合其表面污秽物质的等值附盐密度(简称盐密)三个因素综合考虑划分，当三者不一致时，应依据运行经验决定。

运行经验主要根据现有运行设备外绝缘的污闪跳闸和事故记录、地理和气象特点、采用的防污措施等情况考虑，见附录B。

新建高压架空线路和发电厂、变电所时应考虑邻近已有线路和厂、所的运行情况，参考该地区的污秽度和气象条件，以及城市、工业区发展规划进行绝缘设计选择。

对处于污秽环境中用于中性点绝缘和经消弧线圈接地系统的电力设备，其外绝缘水平一般可按高一级选取。

划分污级的盐密值应是以1～3年的连续积污盐密为准。

对500kV线路以3年积污盐密值确定污级。

线路和发电厂、变电所的盐密均指由普通悬式绝缘子XP-70型型)及XP-160型所组成的悬垂串上测得值，其他瓷件应按实际积污量加以修正。

变电设备取样应逐步过渡到以支柱绝缘子为主，见附录C。

线路和发电厂、变电所设备外绝缘各污秽等级和对应的盐密按表1规定划分。

表1 线路和发电厂、变电所污秽等级各污秽等级电力设备的爬电比距如表2规定选择。

表2 各污秽等级下的爬电比距分级数值注：①线路和发电厂、变电所爬电比距计算时取系统最高工作电压。

上表( )内数字为按额定电压计算值。

②计算各污级下的绝缘强度时仍用几何爬电距离。

由于绝缘子爬电距离的有效系数需根据大量的人工与自然污秽试验的结果确定，目前难以一一列出，见附录D。

③对电站设备0级(220kV及以下爬电比距为kV、330kV及以上爬电比距为kV)，目前保留作为过渡时期的污级。

高压架空线路和发变电所电瓷外绝缘污秽分级标准第一条：适用范围本标准适用于工频交流电压3～330千伏架空线路和发电厂、变电所设备外绝缘。

500千伏架空线路和发电厂变电所外绝缘可参照执行。

第二条：污秽等级划分依据污湿特征、运行经验并结合外绝缘表面污秽物质的等值附盐密度(简称盐密)三个因素综合考虑决定。

当三者不一致时，应按运行经验决定。

新建发电厂、变电所和高压架空线路时应考虑邻近厂、所、线路的运行情况以及城市和工业区的发展规划进行绝缘设计。

第三条：污秽条件和泄漏比距的关系：高压架空线路污秽分级标准见表1发电厂、变电所污秽分级标准见表2第四条：运行经验主要根据现有运行设备外绝缘的污闪跳闸和事故记录，地理和气象特点，采用的防污措施等情况并结合其重要性综合考虑。

注：①线路及发变电所的盐密均指由普通悬式绝缘子(×-4.5)所组成的悬垂串上测得值。

(加压)(垂直)②化工厂及冶金厂附近的线路及发变电所，可根据污源所排放的导电气体和导电金属粉尘的严重程度分别列为2、3或4级(发、变电所为2级或3级)③有冷水塔的发电厂，其污秽等级可根据电厂烟囱的除尘效率及冷水塔是否装设除水器等条件，确定列入2级或3级；其附近的线路也根据上述条件确定列入2、3或4级。

④线路和发变电所泄漏比距计算取系统额定线电压。

表1 高压架空线路污秽分级标准表2 发电厂、变电所污秽级标准附录自然污秽等值附盐密的测定方法一、定义绝缘子自然污秽的等值附盐密度，是用一定量的蒸馏水清洗绝缘子瓷表面的污秽，然后测量该清洗液的电导，并以在相同水量中产生相同电导的氯化钠作为该绝缘子的等值盐量(W)，量后除以被清洗的瓷表面面积(A)即为等值附盐密度(WO)：注：一片普通悬式绝缘子(×-4.5)的表面积按1450平方厘米计算。

对取样点或具体变电所的自然污秽等值附盐密度，要经过2～3年测量，并取得5个以上数据，经过数据处理后获得的盐密数值，方可用以确定污秽等级。

污秽等级划分标准本标准规定将线路设备的污级共划分为0、Ⅰ、Ⅱ、Ⅲ和Ⅳ五级，发电厂、变电所设备的污级共划分为Ⅰ、Ⅱ、Ⅲ和Ⅳ四级，并提出了各污级下相应的外绝缘爬电比距。

4.1 外绝缘的污秽等级应根据各地的污湿特征、运行经验并结合其表面污秽物质的等值附盐密度(简称盐密)三个因素综合考虑划分，当三者不一致时，应依据运行经验决定。

运行经验主要根据现有运行设备外绝缘的污闪跳闸和事故记录、地理和气象特点、采用的防污措施等情况考虑,见附录B。

4.2 新建高压架空线路和发电厂、变电所时应考虑邻近已有线路和厂、所的运行情况，参考该地区的污秽度和气象条件,以及城市、工业区发展规划进行绝缘设计选择。

4.3 对处于污秽环境中用于中性点绝缘和经消弧线圈接地系统的电力设备，其外绝缘水平一般可按高一级选取。

4。

4 划分污级的盐密值应是以1～3年的连续积污盐密为准。

对500kV线路以3年积污盐密值确定污级。

4.5 线路和发电厂、变电所的盐密均指由普通悬式绝缘子XP-70型(X-4.5型）及XP—160型所组成的悬垂串上测得值，其他瓷件应按实际积污量加以修正。

变电设备取样应逐步过渡到以支柱绝缘子为主，见附录C.4。

6 线路和发电厂、变电所设备外绝缘各污秽等级和对应的盐密按表1规定划分.表1 线路和发电厂、变电所污秽等级4.7 各污秽等级电力设备的爬电比距如表2规定选择。

表2 各污秽等级下的爬电比距分级数值注:①线路和发电厂、变电所爬电比距计算时取系统最高工作电压。

上表（）内数字为按额定电压计算值。

②计算各污级下的绝缘强度时仍用几何爬电距离.由于绝缘子爬电距离的有效系数需根据大量的人工与自然污秽试验的结果确定，目前难以一一列出，见附录D。

③对电站设备0级(220kV及以下爬电比距为1。

48cm/kV、330kV及以上爬电比距为1。

55cm/kV），目前保留作为过渡时期的污级。

电力系统污区分级与外绝缘选择标准电力系统污区分级和外绝缘选择标准是电力工程的重要组成部分。

它涉及到电力系统建设，检修，运行维护，安全运行等所有环节。

因此，了解并掌握电力系统污区分级与外绝缘选择标准是电力工程中不可或缺的一环。

首先，电力系统污区分级。

电力系统中，随着数量和规模的不断增加，污染物的排放也在增加，许多有毒物质，包括氨、氯、氟、硫等，可能随着气流传播而到达设备，从而影响设备的正常运行。

根据现行的国家电网分区文件，我国的电力系统污区分为三类。

第一类，一类污染物排放较少，排放物中有毒元素含量较低；第二类，二类污染物排放量较大，排放物中有毒元素含量中等；第三类，三类污染物排放量较大，排放物中有毒元素含量较高。

其次，外绝缘选择标准。

《外绝缘抗污设备选择标准》是电力系统污区外绝缘抗污装置的重要参考文件，根据不同类别的污染物，指定了不同级别的外绝缘抗污装置，以满足电力系统的运行安全性要求。

具体来说，外绝缘抗污装置的选择需要综合考虑污染物的特性、污染物的浓度、使用环境温度、外部电压变化、污染物产生的热量等因素，最终确定抗污层的设计等级。

最后，电力系统污区分级与外绝缘选择标准的作用。

充分利用电力系统污区分级与外绝缘选择标准，可以确保电力系统的安全运行。

除了正常运行时的安全，还可以提高电力系统的可靠性，改善电力负荷的合理分配，减少电力系统的故障，进而提高电力系统的运行效率，并降低运行成本。

总之，电力系统污区分级与外绝缘选择标准是电力系统安全运行的关键保障，应该加以充分重视。

首先，应当准确识别不同污染物，按照《国家电网分区文件》规定，科学合理地分类污染区域；其次，应当结合《外绝缘抗污设备选择标准》，细致地选择最合适的外绝缘抗污设备，以达到满足电力系统安全运行的目的。

只有认真遵守这些标准，才能更好地保证电力系统的安全可靠性，确保社会的安全和稳定运行。

综上，电力系统污区分级与外绝缘选择标准是维护电力系统安全运行的重要组成部分，应当引起高度重视。
