高压架空线路和发变电所电瓷外绝缘污秽分级标准

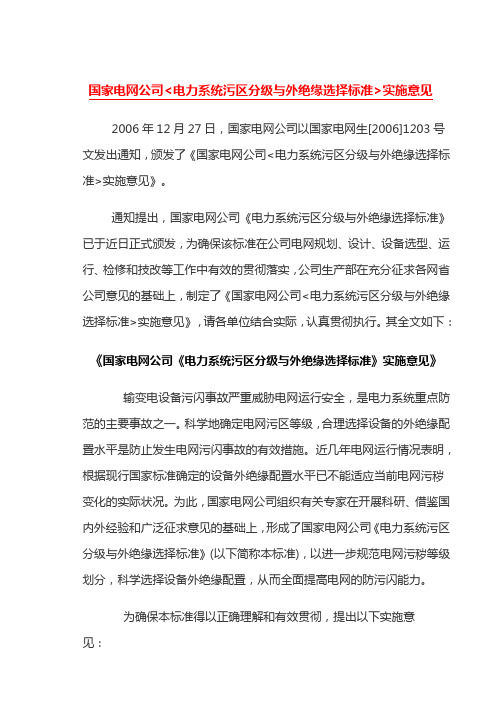

国家电网公司<电力系统污区分级与外绝缘选择标准>实施意见2006年12月27日，国家电网公司以国家电网生[2006]1203号文发出通知，颁发了《国家电网公司<电力系统污区分级与外绝缘选择标准>实施意见》。

通知提出，国家电网公司《电力系统污区分级与外绝缘选择标准》已于近日正式颁发，为确保该标准在公司电网规划、设计、设备选型、运行、检修和技改等工作中有效的贯彻落实，公司生产部在充分征求各网省公司意见的基础上，制定了《国家电网公司<电力系统污区分级与外绝缘选择标准>实施意见》，请各单位结合实际，认真贯彻执行。

其全文如下：《国家电网公司《电力系统污区分级与外绝缘选择标准》实施意见》输变电设备污闪事故严重威胁电网运行安全，是电力系统重点防范的主要事故之一。

科学地确定电网污区等级，合理选择设备的外绝缘配置水平是防止发生电网污闪事故的有效措施。

近几年电网运行情况表明，根据现行国家标准确定的设备外绝缘配置水平已不能适应当前电网污秽变化的实际状况。

为此，国家电网公司组织有关专家在开展科研、借鉴国内外经验和广泛征求意见的基础上，形成了国家电网公司《电力系统污区分级与外绝缘选择标准》(以下简称本标准)，以进一步规范电网污秽等级划分，科学选择设备外绝缘配置，从而全面提高电网的防污闪能力。

为确保本标准得以正确理解和有效贯彻，提出以下实施意见：一、本标准的适用范围本标准是国家电网公司的企业标准，适用于公司所属跨区电网、各区域电网和省(自治区、直辖市)电网(含公司所属发电厂升压站)。

公司系统各单位在开展电网规划、设计选型、运行、检修和技改等工作中均应执行本标准。

二、对并网设备的要求鉴于电力系统设备外绝缘配置水平的统一性，根据国家电监会《发电厂并两运行管理规定》和技术监督管理的有关要求，凡并入公司所属电网的发电厂、高压用户的设备外绝缘选择也应按照所并入电网的污区等级选择设备外绝缘配置o三、本标准与GB／T16434—1996的关系由于本标准对设备外绝缘配置的要求高于GB／T16434—1996《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》中所作的规定，各单位应及时组织对本单位现行防污闪管理和技术的有关规定、制度、标准进行修订。

污秽等级划分标准(总3页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--污秽等级划分标准本标准规定将线路设备的污级共划分为0、Ⅰ、Ⅱ、Ⅲ和Ⅳ五级，发电厂、变电所设备的污级共划分为Ⅰ、Ⅱ、Ⅲ和Ⅳ四级，并提出了各污级下相应的外绝缘爬电比距。

外绝缘的污秽等级应根据各地的污湿特征、运行经验并结合其表面污秽物质的等值附盐密度(简称盐密)三个因素综合考虑划分，当三者不一致时，应依据运行经验决定。

运行经验主要根据现有运行设备外绝缘的污闪跳闸和事故记录、地理和气象特点、采用的防污措施等情况考虑，见附录B。

新建高压架空线路和发电厂、变电所时应考虑邻近已有线路和厂、所的运行情况，参考该地区的污秽度和气象条件，以及城市、工业区发展规划进行绝缘设计选择。

对处于污秽环境中用于中性点绝缘和经消弧线圈接地系统的电力设备，其外绝缘水平一般可按高一级选取。

划分污级的盐密值应是以1～3年的连续积污盐密为准。

对500kV线路以3年积污盐密值确定污级。

线路和发电厂、变电所的盐密均指由普通悬式绝缘子XP-70型型)及XP-160型所组成的悬垂串上测得值，其他瓷件应按实际积污量加以修正。

变电设备取样应逐步过渡到以支柱绝缘子为主，见附录C。

线路和发电厂、变电所设备外绝缘各污秽等级和对应的盐密按表1规定划分。

表1 线路和发电厂、变电所污秽等级各污秽等级电力设备的爬电比距如表2规定选择。

表2 各污秽等级下的爬电比距分级数值注：①线路和发电厂、变电所爬电比距计算时取系统最高工作电压。

上表( )内数字为按额定电压计算值。

②计算各污级下的绝缘强度时仍用几何爬电距离。

由于绝缘子爬电距离的有效系数需根据大量的人工与自然污秽试验的结果确定，目前难以一一列出，见附录D。

③对电站设备0级(220kV及以下爬电比距为kV、330kV及以上爬电比距为kV)，目前保留作为过渡时期的污级。

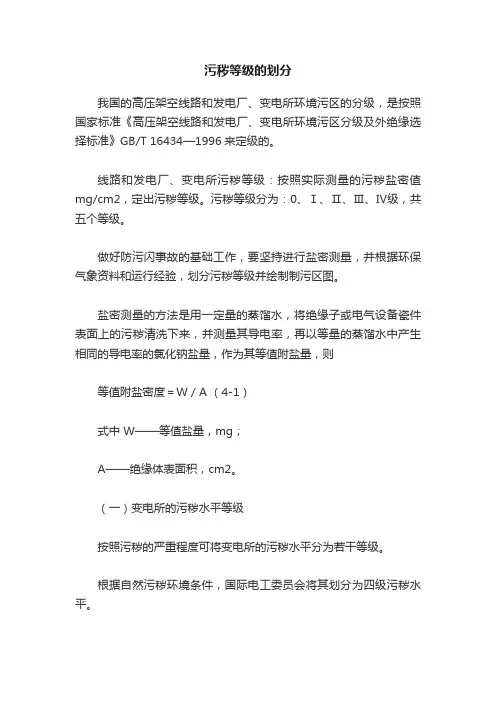

污秽等级
根据变电站、架空线路环境污秽程度所划分的等级。

我国将变电站的现场污秽度分成四个等级，将线路的现场污秽分为五个等级。

什么是爬电比距?
答: 爬电距离与工作电压的比值,单位为m/kv。

名词术语
爬电比距：电力设备外绝缘的爬电距离对最高工作电压有效值之比。

爬电距离：两相邻导体或一个导体与相邻电机壳表面的沿绝绝缘表面测量的最短距离。

电气间隙：在两个导电零部件之间或导电零部件与设备防护界面之间测得的最短空间距离。

即在保证电气性能稳定和安全的情况下，通过空气能实现绝缘的最短距离。

-直接直线最短距离。

中华人民共和国国家标准高压架空线路和发电厂、变电所GB/T16434—1996环境污区分级及外绝缘选择标准Enviromental pollution classification and external insulationselection for high voltage transmission line,power plant and substation国家技术监督局1996-06-17批准1997-07-01实施1引言1.1适用范围1.1.1本标准适用于额定电压3kV～500kV三相交流电力系统中架空线路和发电厂、变电所户外设备外绝缘。

此外绝缘包括瓷和玻璃绝缘，但不包括有机绝缘、半导体釉绝缘，还不包括避雷器以及敞开式断路器的断口绝缘。

1.1.2本标准仅适用于设备安装高度海拔1000m及以下地区。

1.2目的本标准规定对处在自然污秽环境中的高压架空线路和发电厂、变电所设备的外绝缘划分相应的污秽等级，以及在各级污秽条件下的相应绝缘水平。

1.3关于正常运行电压下的绝缘配合本标准规定的设备外绝缘在各污级下的绝缘水平一般均应满足在正常运行电压下能长期耐受设备最高工作相电压。

2引用标准GB311.1—83高压输变电设备的绝缘配合GB2900.8—1995电工术语绝缘子GB/T4585.2—91交流系统用高压绝缘子人工污秽试验方法固体层法GB/T5582—93高压电力设备外绝缘污秽等级JB/T5895—91污秽条件下绝缘子的选用导则JB/T5896—91常用绝缘子术语3名词术语3.1爬电比距电力设备外绝缘的爬电距离对最高工作电压有效值之比。

3.2名词术语除应符合本标准外，还应符合GB2900.8—1995及JB/T5896—91。

4污秽等级的划分本标准规定将线路设备的污级共划分为0、Ⅰ、Ⅱ、Ⅲ和Ⅳ五级，发电厂、变电所设备的污级共划分为Ⅰ、Ⅱ、Ⅲ和Ⅳ四级，并提出了各污级下相应的外绝缘爬电比距。

4.1外绝缘的污秽等级应根据各地的污湿特征、运行经验并结合其表面污秽物质的等值附盐密度(简称盐密)三个因素综合考虑划分，当三者不一致时，应依据运行经验决定。

污秽等级划分标准本标准规定将线路设备的污级共划分为0、Ⅰ、Ⅱ、Ⅲ和Ⅳ五级，发电厂、变电所设备的污级共划分为Ⅰ、Ⅱ、Ⅲ和Ⅳ四级，并提出了各污级下相应的外绝缘爬电比距。

4.1 外绝缘的污秽等级应根据各地的污湿特征、运行经验并结合其表面污秽物质的等值附盐密度(简称盐密)三个因素综合考虑划分，当三者不一致时，应依据运行经验决定。

运行经验主要根据现有运行设备外绝缘的污闪跳闸和事故记录、地理和气象特点、采用的防污措施等情况考虑,见附录B。

4.2 新建高压架空线路和发电厂、变电所时应考虑邻近已有线路和厂、所的运行情况，参考该地区的污秽度和气象条件,以及城市、工业区发展规划进行绝缘设计选择。

4.3 对处于污秽环境中用于中性点绝缘和经消弧线圈接地系统的电力设备，其外绝缘水平一般可按高一级选取。

4。

4 划分污级的盐密值应是以1～3年的连续积污盐密为准。

对500kV线路以3年积污盐密值确定污级。

4.5 线路和发电厂、变电所的盐密均指由普通悬式绝缘子XP-70型(X-4.5型）及XP—160型所组成的悬垂串上测得值，其他瓷件应按实际积污量加以修正。

变电设备取样应逐步过渡到以支柱绝缘子为主，见附录C.4。

6 线路和发电厂、变电所设备外绝缘各污秽等级和对应的盐密按表1规定划分.表1 线路和发电厂、变电所污秽等级4.7 各污秽等级电力设备的爬电比距如表2规定选择。

表2 各污秽等级下的爬电比距分级数值注:①线路和发电厂、变电所爬电比距计算时取系统最高工作电压。

上表（）内数字为按额定电压计算值。

②计算各污级下的绝缘强度时仍用几何爬电距离.由于绝缘子爬电距离的有效系数需根据大量的人工与自然污秽试验的结果确定，目前难以一一列出，见附录D。

③对电站设备0级(220kV及以下爬电比距为1。

48cm/kV、330kV及以上爬电比距为1。

55cm/kV），目前保留作为过渡时期的污级。

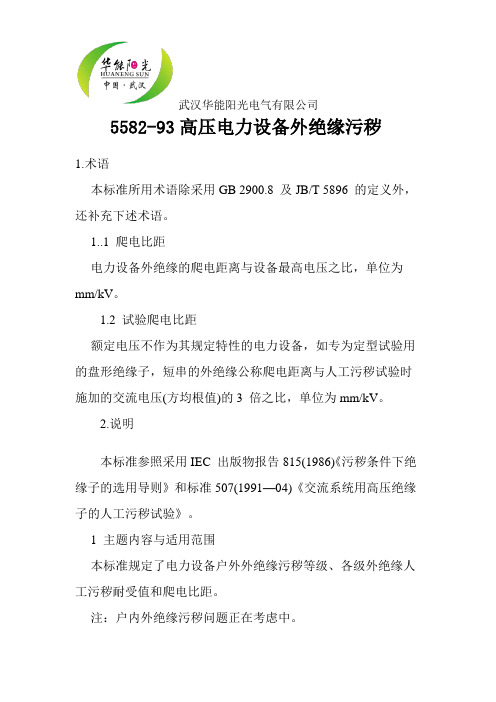

武汉华能阳光电气有限公司5582-93高压电力设备外绝缘污秽1.术语本标准所用术语除采用GB 2900.8 及JB/T 5896 的定义外，还补充下述术语。

1..1 爬电比距电力设备外绝缘的爬电距离与设备最高电压之比，单位为mm/kV。

1.2 试验爬电比距额定电压不作为其规定特性的电力设备，如专为定型试验用的盘形绝缘子，短串的外绝缘公称爬电距离与人工污秽试验时施加的交流电压(方均根值)的3 倍之比，单位为mm/kV。

2.说明本标准参照采用IEC 出版物报告815(1986)《污秽条件下绝缘子的选用导则》和标准507(1991—04)《交流系统用高压绝缘子的人工污秽试验》。

1 主题内容与适用范围本标准规定了电力设备户外外绝缘污秽等级、各级外绝缘人工污秽耐受值和爬电比距。

注：户内外绝缘污秽问题正在考虑中。

武汉华能阳光电气有限公司本标准适用于三相交流系统额定电压3～500kV 电力设备(线路和电站设备)户外外绝缘(以下简称外绝缘)。

此类设备包括：针式绝缘子，盘形悬式绝缘子，支柱绝缘子，套管和绝缘套等。

此外绝缘包括瓷和玻璃绝缘，但不包括有机绝缘、半导电釉绝缘、空气间隙和避雷器。

2 引用标准GB 311.1 高压输变电设备的绝缘配合JB/T 5896 常用绝缘子术语JB/T 5895 污秽地区绝缘子使用导则GB 2900.8 电工名词术语绝缘子GB 4585.2 交流系统用高压绝缘子人工污秽试验方法固体层法3. 外绝缘污秽等级3.1 外绝缘按公称爬电比距和人工污秽耐受值分为0、Ⅰ、Ⅱ、Ⅲ和Ⅳ五级。

0 级适用于无明显污秽地区，不需进行人工污秽试验。

0～Ⅳ级相应的公称爬电比距按表1 规定。

表1 中0 级括号内数值仅适用于330kV 和500kV 电力设备。

盘形悬式绝缘子和户外棒形武汉华能阳光电气有限公司支柱绝缘子的人工污秽耐受暂定值分别按表2 和附录A 规定。

表1 公称爬电比距分级数值mm/kV注：①根据目前生产情况，电站设备允许生产公称爬电比距为22mm/kV 的产品。

污秽等级划分标准本标准规定将线路设备的污级共划分为0、Ⅰ、Ⅱ、Ⅲ和Ⅳ五级，发电厂、变电所设备的污级共划分为Ⅰ、Ⅱ、Ⅲ和Ⅳ四级，并提出了各污级下相应的外绝缘爬电比距。

4.1 外绝缘的污秽等级应根据各地的污湿特征、运行经验并结合其表面污秽物质的等值附盐密度(简称盐密)三个因素综合考虑划分，当三者不一致时，应依据运行经验决定。

运行经验主要根据现有运行设备外绝缘的污闪跳闸和事故记录、地理和气象特点、采用的防污措施等情况考虑,见附录B。

4.2 新建高压架空线路和发电厂、变电所时应考虑邻近已有线路和厂、所的运行情况，参考该地区的污秽度和气象条件,以及城市、工业区发展规划进行绝缘设计选择。

4.3 对处于污秽环境中用于中性点绝缘和经消弧线圈接地系统的电力设备，其外绝缘水平一般可按高一级选取。

4。

4 划分污级的盐密值应是以1～3年的连续积污盐密为准。

对500kV线路以3年积污盐密值确定污级。

4.5 线路和发电厂、变电所的盐密均指由普通悬式绝缘子XP-70型(X-4.5型）及XP—160型所组成的悬垂串上测得值，其他瓷件应按实际积污量加以修正。

变电设备取样应逐步过渡到以支柱绝缘子为主，见附录C.4。

6 线路和发电厂、变电所设备外绝缘各污秽等级和对应的盐密按表1规定划分.表1 线路和发电厂、变电所污秽等级4.7 各污秽等级电力设备的爬电比距如表2规定选择。

表2 各污秽等级下的爬电比距分级数值注:①线路和发电厂、变电所爬电比距计算时取系统最高工作电压。

上表（）内数字为按额定电压计算值。

②计算各污级下的绝缘强度时仍用几何爬电距离.由于绝缘子爬电距离的有效系数需根据大量的人工与自然污秽试验的结果确定，目前难以一一列出，见附录D。

③对电站设备0级(220kV及以下爬电比距为1。

48cm/kV、330kV及以上爬电比距为1。

55cm/kV），目前保留作为过渡时期的污级。

1Q/GDW高压架空线路、变电站污区分级与外绝缘选择标准Pollution classification and external insulation selectionFor high voltage transmission line and substation（IEC 60815:2002 MOD ）中华人民共和国国家电网公司 发 布目录前言 (3)1范围 (3)2引用标准 (3)3定义和术语 (3)4污秽种类与环境类型 (4)5污秽度评估 (5)附录 A ............................................................... 错误!未定义书签。

A.1 概述.............................................................. 错误!未定义书签。

A.2 测量污秽度的必要设备.............................................. 错误!未定义书签。

A.3 测量等值盐密和灰密的污秽收集方法 .................................. 错误!未定义书签。

A.4 等值盐密和灰密的确定.............................................. 错误!未定义书签。

A.5 污秽的化学分析.................................................... 错误!未定义书签。

附录 B （规范性附录） B类污秽的评估.................................. 错误!未定义书签。

B.1 概述.............................................................. 错误!未定义书签。

B.2 通过测量泄漏电流评估B类污秽的现场污秽度 .......................... 错误!未定义书签。

高压架空线路和发变电所电瓷外绝缘污秽分级标准第一条：适用范围本标准适用于工频交流电压3～330千伏架空线路和发电厂、变电所设备外绝缘。

500千伏架空线路和发电厂变电所外绝缘可参照执行。

第二条：污秽等级划分依据污湿特征、运行经验并结合外绝缘表面污秽物质的等值附盐密度(简称盐密)三个因素综合考虑决定。

当三者不一致时，应按运行经验决定。

新建发电厂、变电所和高压架空线路时应考虑邻近厂、所、线路的运行情况以及城市和工业区的发展规划进行绝缘设计。

第三条：污秽条件和泄漏比距的关系：高压架空线路污秽分级标准见表1发电厂、变电所污秽分级标准见表2第四条：运行经验主要根据现有运行设备外绝缘的污闪跳闸和事故记录，地理和气象特点，采用的防污措施等情况并结合其重要性综合考虑。

注：①线路及发变电所的盐密均指由普通悬式绝缘子(×-4.5)所组成的悬垂串上测得值。

(加压)(垂直)②化工厂及冶金厂附近的线路及发变电所，可根据污源所排放的导电气体和导电金属粉尘的严重程度分别列为2、3或4级(发、变电所为2级或3级)③有冷水塔的发电厂，其污秽等级可根据电厂烟囱的除尘效率及冷水塔是否装设除水器等条件，确定列入2级或3级；其附近的线路也根据上述条件确定列入2、3或4级。

④线路和发变电所泄漏比距计算取系统额定线电压。

表1 高压架空线路污秽分级标准表2 发电厂、变电所污秽级标准附录自然污秽等值附盐密的测定方法一、定义绝缘子自然污秽的等值附盐密度，是用一定量的蒸馏水清洗绝缘子瓷表面的污秽，然后测量该清洗液的电导，并以在相同水量中产生相同电导的氯化钠作为该绝缘子的等值盐量(W)，量后除以被清洗的瓷表面面积(A)即为等值附盐密度(WO)：注：一片普通悬式绝缘子(×-4.5)的表面积按1450平方厘米计算。

对取样点或具体变电所的自然污秽等值附盐密度，要经过2～3年测量，并取得5个以上数据，经过数据处理后获得的盐密数值，方可用以确定污秽等级。

电力系统污区分级与外绝缘选择标准电力系统污区分级和外绝缘选择标准是电力工程的重要组成部分。

它涉及到电力系统建设，检修，运行维护，安全运行等所有环节。

因此，了解并掌握电力系统污区分级与外绝缘选择标准是电力工程中不可或缺的一环。

首先，电力系统污区分级。

电力系统中，随着数量和规模的不断增加，污染物的排放也在增加，许多有毒物质，包括氨、氯、氟、硫等，可能随着气流传播而到达设备，从而影响设备的正常运行。

根据现行的国家电网分区文件，我国的电力系统污区分为三类。

第一类，一类污染物排放较少，排放物中有毒元素含量较低；第二类，二类污染物排放量较大，排放物中有毒元素含量中等；第三类，三类污染物排放量较大，排放物中有毒元素含量较高。

其次，外绝缘选择标准。

《外绝缘抗污设备选择标准》是电力系统污区外绝缘抗污装置的重要参考文件，根据不同类别的污染物，指定了不同级别的外绝缘抗污装置，以满足电力系统的运行安全性要求。

具体来说，外绝缘抗污装置的选择需要综合考虑污染物的特性、污染物的浓度、使用环境温度、外部电压变化、污染物产生的热量等因素，最终确定抗污层的设计等级。

最后，电力系统污区分级与外绝缘选择标准的作用。

充分利用电力系统污区分级与外绝缘选择标准，可以确保电力系统的安全运行。

除了正常运行时的安全，还可以提高电力系统的可靠性，改善电力负荷的合理分配，减少电力系统的故障，进而提高电力系统的运行效率，并降低运行成本。

总之，电力系统污区分级与外绝缘选择标准是电力系统安全运行的关键保障，应该加以充分重视。

首先，应当准确识别不同污染物，按照《国家电网分区文件》规定，科学合理地分类污染区域；其次，应当结合《外绝缘抗污设备选择标准》，细致地选择最合适的外绝缘抗污设备，以达到满足电力系统安全运行的目的。

只有认真遵守这些标准，才能更好地保证电力系统的安全可靠性，确保社会的安全和稳定运行。

综上，电力系统污区分级与外绝缘选择标准是维护电力系统安全运行的重要组成部分，应当引起高度重视。
