电力系统污区分级与外绝缘选择标准

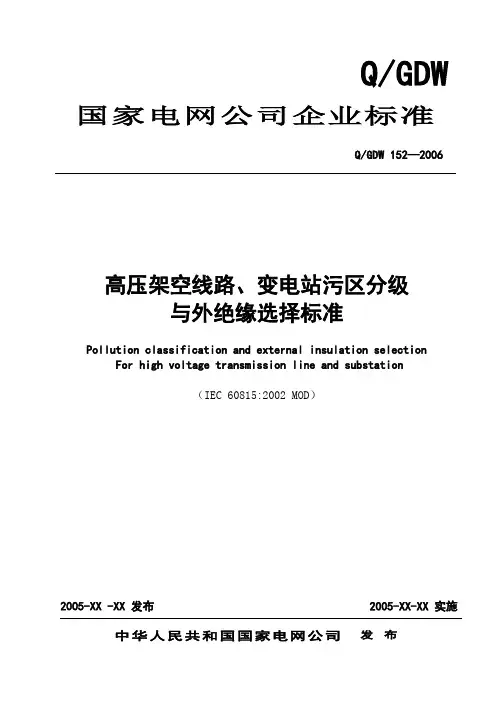

1Q/GDW高压架空线路、变电站污区分级与外绝缘选择标准Pollution classification and external insulation selectionFor high voltage transmission line and substation（IEC 60815:2002 MOD ）中华人民共和国国家电网公司 发 布目录前言 (3)1范围 (3)2引用标准 (3)3定义和术语 (3)4污秽种类与环境类型 (4)5污秽度评估 (5)附录 A ............................................................... 错误!未定义书签。

A.1 概述.............................................................. 错误!未定义书签。

A.2 测量污秽度的必要设备.............................................. 错误!未定义书签。

A.3 测量等值盐密和灰密的污秽收集方法 .................................. 错误!未定义书签。

A.4 等值盐密和灰密的确定.............................................. 错误!未定义书签。

A.5 污秽的化学分析.................................................... 错误!未定义书签。

附录 B （规范性附录） B类污秽的评估.................................. 错误!未定义书签。

B.1 概述.............................................................. 错误!未定义书签。

B.2 通过测量泄漏电流评估B类污秽的现场污秽度 .......................... 错误!未定义书签。

污秽等级的划分我国的高压架空线路和发电厂、变电所环境污区的分级，是按照国家标准《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》GB/T 16434—1996来定级的。

线路和发电厂、变电所污秽等级：按照实际测量的污秽盐密值mg/cm2，定出污秽等级。

污秽等级分为：0、Ⅰ、Ⅱ、Ⅲ、Ⅳ级，共五个等级。

做好防污闪事故的基础工作，要坚持进行盐密测量，并根据环保气象资料和运行经验，划分污秽等级并绘制制污区图。

盐密测量的方法是用一定量的蒸馏水，将绝缘子或电气设备瓷件表面上的污秽清洗下来，并测量其导电率，再以等量的蒸馏水中产生相同的导电率的氯化钠盐量，作为其等值附盐量，则等值附盐密度＝W／A （4-1）式中 W——等值盐量，mg；A——绝缘体表面积，cm2。

（一）变电所的污秽水平等级按照污秽的严重程度可将变电所的污秽水平分为若干等级。

根据自然污秽环境条件，国际电工委员会将其划分为四级污秽水平。

（1）轻：主要是没有工业，装供热设备的房屋密度较小的地区；工业或房屋密度较小，但经常有风和（或）雨的地区；农业地区；山区。

所有这些地区，至少都离海边10～20km，不直接遭受海风的作用。

（2）中等：不产生特别污染烟灰的工业区和（或）装供热设备的房屋密度中等的地区；房屋和（或）工业密度较大，但经常有风和（或）雨的地区；会遭受海风作用但离海岸不太近（至少相隔几千米）的地区。

（3）重：工业密度较大地区和产生污染的供热设备密度较大城市地区；靠近海岸的地区或是任何情况下都会遭受相当强的海风作用的地区。

（4）很重：能遭受到导电粉尘和能产生特别厚的导电沉积物的工业烟灰的地区，范围适度；很接近海岸和会受到海水雾气喷溅或会受到很强的污染性海风作用的地区，范围适度；长期无雨受到夹有沙和盐的强风作用且常有凝露的地区和沙漠地区。

我国的国家标准，与之相比，只多了一个0级，为无明显污秽地区。

（二）高压架空线路的污秽等级高压架空架线路的污秽等级划分标准，分以下污秽等级：（1）0级为大气清洁且离海岸50km以上的地区，其盐密，对强电解质为0～0.03mg/cm2，对弱电解质为0～0.06mg/cm2。

高压架空线路和发变电所电瓷外绝缘污秽分级标准第一条：适用范围本标准适用于工频交流电压3～330千伏架空线路和发电厂、变电所设备外绝缘。

500千伏架空线路和发电厂变电所外绝缘可参照执行。

第二条：污秽等级划分依据污湿特征、运行经验并结合外绝缘表面污秽物质的等值附盐密度(简称盐密)三个因素综合考虑决定。

当三者不一致时，应按运行经验决定。

新建发电厂、变电所和高压架空线路时应考虑邻近厂、所、线路的运行情况以及城市和工业区的发展规划进行绝缘设计。

第三条：污秽条件和泄漏比距的关系：高压架空线路污秽分级标准见表1发电厂、变电所污秽分级标准见表2第四条：运行经验主要根据现有运行设备外绝缘的污闪跳闸和事故记录，地理和气象特点，采用的防污措施等情况并结合其重要性综合考虑。

注：①线路及发变电所的盐密均指由普通悬式绝缘子(×-4.5)所组成的悬垂串上测得值。

(加压)(垂直)②化工厂及冶金厂附近的线路及发变电所，可根据污源所排放的导电气体和导电金属粉尘的严重程度分别列为2、3或4级(发、变电所为2级或3级)③有冷水塔的发电厂，其污秽等级可根据电厂烟囱的除尘效率及冷水塔是否装设除水器等条件，确定列入2级或3级；其附近的线路也根据上述条件确定列入2、3或4级。

④线路和发变电所泄漏比距计算取系统额定线电压。

表1 高压架空线路污秽分级标准表2 发电厂、变电所污秽级标准附录自然污秽等值附盐密的测定方法一、定义绝缘子自然污秽的等值附盐密度，是用一定量的蒸馏水清洗绝缘子瓷表面的污秽，然后测量该清洗液的电导，并以在相同水量中产生相同电导的氯化钠作为该绝缘子的等值盐量(W)，量后除以被清洗的瓷表面面积(A)即为等值附盐密度(WO)：注：一片普通悬式绝缘子(×-4.5)的表面积按1450平方厘米计算。

对取样点或具体变电所的自然污秽等值附盐密度，要经过2～3年测量，并取得5个以上数据，经过数据处理后获得的盐密数值，方可用以确定污秽等级。

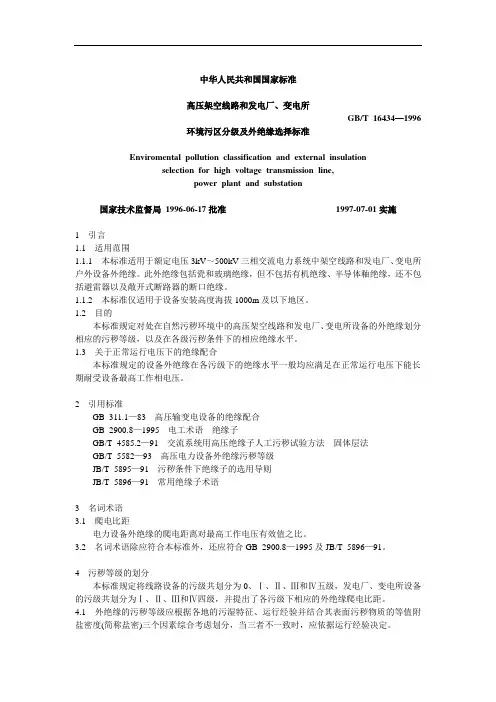

中华人民共和国国家标准高压架空线路和发电厂、变电所GB/T16434—1996环境污区分级及外绝缘选择标准Enviromental pollution classification and external insulationselection for high voltage transmission line,power plant and substation国家技术监督局1996-06-17批准1997-07-01实施1引言1.1适用范围1.1.1本标准适用于额定电压3kV～500kV三相交流电力系统中架空线路和发电厂、变电所户外设备外绝缘。

此外绝缘包括瓷和玻璃绝缘，但不包括有机绝缘、半导体釉绝缘，还不包括避雷器以及敞开式断路器的断口绝缘。

1.1.2本标准仅适用于设备安装高度海拔1000m及以下地区。

1.2目的本标准规定对处在自然污秽环境中的高压架空线路和发电厂、变电所设备的外绝缘划分相应的污秽等级，以及在各级污秽条件下的相应绝缘水平。

1.3关于正常运行电压下的绝缘配合本标准规定的设备外绝缘在各污级下的绝缘水平一般均应满足在正常运行电压下能长期耐受设备最高工作相电压。

2引用标准GB311.1—83高压输变电设备的绝缘配合GB2900.8—1995电工术语绝缘子GB/T4585.2—91交流系统用高压绝缘子人工污秽试验方法固体层法GB/T5582—93高压电力设备外绝缘污秽等级JB/T5895—91污秽条件下绝缘子的选用导则JB/T5896—91常用绝缘子术语3名词术语3.1爬电比距电力设备外绝缘的爬电距离对最高工作电压有效值之比。

3.2名词术语除应符合本标准外，还应符合GB2900.8—1995及JB/T5896—91。

4污秽等级的划分本标准规定将线路设备的污级共划分为0、Ⅰ、Ⅱ、Ⅲ和Ⅳ五级，发电厂、变电所设备的污级共划分为Ⅰ、Ⅱ、Ⅲ和Ⅳ四级，并提出了各污级下相应的外绝缘爬电比距。

4.1外绝缘的污秽等级应根据各地的污湿特征、运行经验并结合其表面污秽物质的等值附盐密度(简称盐密)三个因素综合考虑划分，当三者不一致时，应依据运行经验决定。

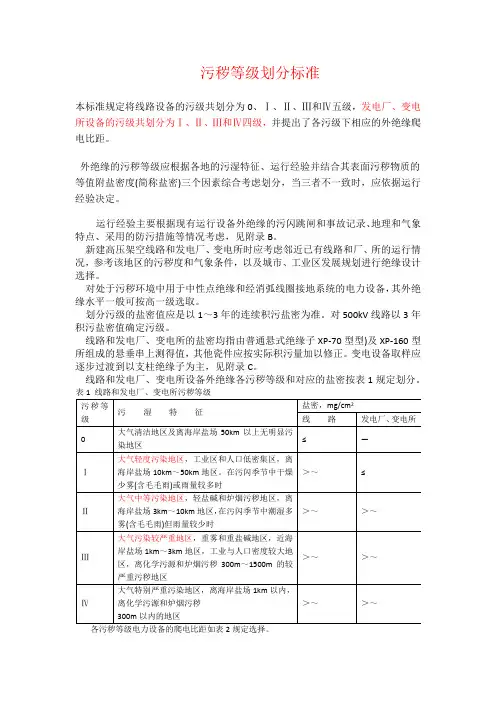

污秽等级划分标准本标准规定将线路设备的污级共划分为0、Ⅰ、Ⅱ、Ⅲ和Ⅳ五级，发电厂、变电所设备的污级共划分为Ⅰ、Ⅱ、Ⅲ和Ⅳ四级，并提出了各污级下相应的外绝缘爬电比距。

外绝缘的污秽等级应根据各地的污湿特征、运行经验并结合其表面污秽物质的等值附盐密度(简称盐密)三个因素综合考虑划分，当三者不一致时，应依据运行经验决定。

运行经验主要根据现有运行设备外绝缘的污闪跳闸和事故记录、地理和气象特点、采用的防污措施等情况考虑，见附录B。

新建高压架空线路和发电厂、变电所时应考虑邻近已有线路和厂、所的运行情况，参考该地区的污秽度和气象条件，以及城市、工业区发展规划进行绝缘设计选择。

对处于污秽环境中用于中性点绝缘和经消弧线圈接地系统的电力设备，其外绝缘水平一般可按高一级选取。

划分污级的盐密值应是以1～3年的连续积污盐密为准。

对500kV线路以3年积污盐密值确定污级。

线路和发电厂、变电所的盐密均指由普通悬式绝缘子XP-70型型)及XP-160型所组成的悬垂串上测得值，其他瓷件应按实际积污量加以修正。

变电设备取样应逐步过渡到以支柱绝缘子为主，见附录C。

线路和发电厂、变电所设备外绝缘各污秽等级和对应的盐密按表1规定划分。

表1 线路和发电厂、变电所污秽等级各污秽等级电力设备的爬电比距如表2规定选择。

表2 各污秽等级下的爬电比距分级数值注：①线路和发电厂、变电所爬电比距计算时取系统最高工作电压。

上表( )内数字为按额定电压计算值。

②计算各污级下的绝缘强度时仍用几何爬电距离。

由于绝缘子爬电距离的有效系数需根据大量的人工与自然污秽试验的结果确定，目前难以一一列出，见附录D。

③对电站设备0级(220kV及以下爬电比距为kV、330kV及以上爬电比距为kV)，目前保留作为过渡时期的污级。

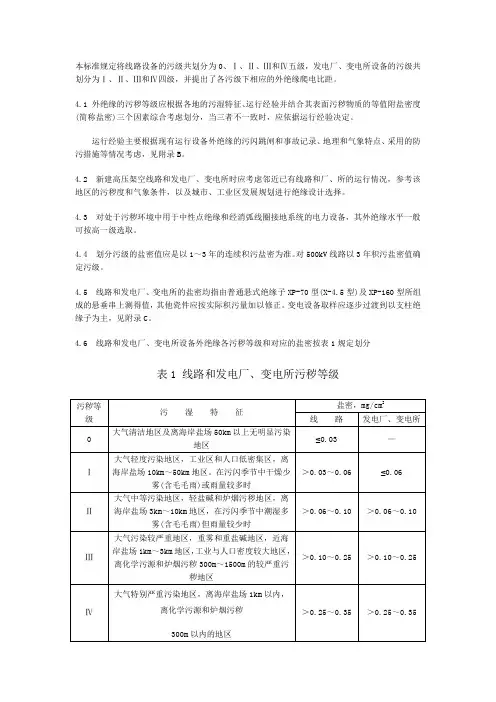

本标准规定将线路设备的污级共划分为0、Ⅰ、Ⅱ、Ⅲ和Ⅳ五级，发电厂、变电所设备的污级共划分为Ⅰ、Ⅱ、Ⅲ和Ⅳ四级，并提出了各污级下相应的外绝缘爬电比距。

4.1 外绝缘的污秽等级应根据各地的污湿特征、运行经验并结合其表面污秽物质的等值附盐密度(简称盐密)三个因素综合考虑划分，当三者不一致时，应依据运行经验决定。

运行经验主要根据现有运行设备外绝缘的污闪跳闸和事故记录、地理和气象特点、采用的防污措施等情况考虑，见附录B。

4.2 新建高压架空线路和发电厂、变电所时应考虑邻近已有线路和厂、所的运行情况，参考该地区的污秽度和气象条件，以及城市、工业区发展规划进行绝缘设计选择。

4.3 对处于污秽环境中用于中性点绝缘和经消弧线圈接地系统的电力设备，其外绝缘水平一般可按高一级选取。

4.4 划分污级的盐密值应是以1～3年的连续积污盐密为准。

对500kV线路以3年积污盐密值确定污级。

4.5 线路和发电厂、变电所的盐密均指由普通悬式绝缘子XP-70型(X-4.5型)及XP-160型所组成的悬垂串上测得值，其他瓷件应按实际积污量加以修正。

变电设备取样应逐步过渡到以支柱绝缘子为主，见附录C。

4.6 线路和发电厂、变电所设备外绝缘各污秽等级和对应的盐密按表1规定划分表1 线路和发电厂、变电所污秽等级4.7 各污秽等级电力设备的爬电比距如表2规定选择。

表2 各污秽等级下的爬电比距分级数值注：①线路和发电厂、变电所爬电比距计算时取系统最高工作电压。

上表( )内数字为按额定电压计算值。

②计算各污级下的绝缘强度时仍用几何爬电距离。

由于绝缘子爬电距离的有效系数需根据大量的人工与自然污秽试验的结果确定，目前难以一一列出，见附录D。

③对电站设备0级(220kV及以下爬电比距为1.48cm/kV、330kV及以上爬电比距为1.55cm/kV)，目前保留作为过渡时期的污级。

电气防护等级说明【举报此文章】【推荐此文章】ZZY发表于 2008-10-18 21:59:20 标签(TAG)：防护等级电气防护电气防护等级说明（按照EN60529/IEC529）防护等级IP54，IP为标记字母，数字5为第一标记数字，4为第二标记数字。

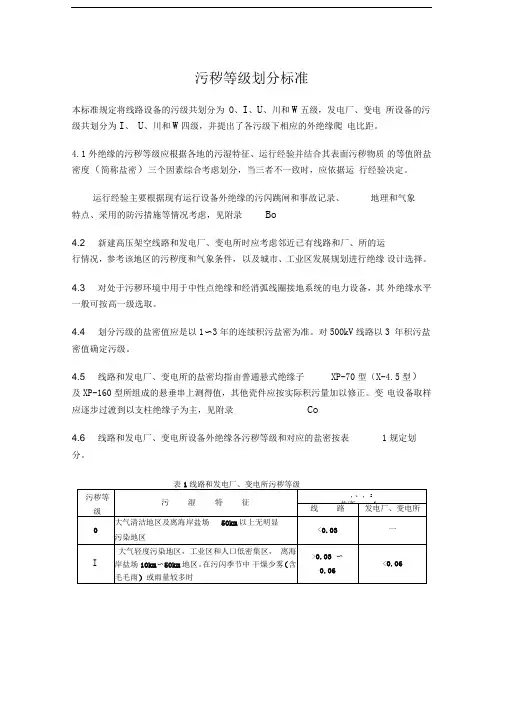

污秽等级划分标准本标准规定将线路设备的污级共划分为O、I、U、川和W五级，发电厂、变电所设备的污级共划分为I、U、川和W四级，并提出了各污级下相应的外绝缘爬电比距。

4.1外绝缘的污秽等级应根据各地的污湿特征、运行经验并结合其表面污秽物质的等值附盐密度（简称盐密）三个因素综合考虑划分，当三者不一致时，应依据运行经验决定。

运行经验主要根据现有运行设备外绝缘的污闪跳闸和事故记录、地理和气象特点、采用的防污措施等情况考虑，见附录Bo4.2 新建高压架空线路和发电厂、变电所时应考虑邻近已有线路和厂、所的运行情况，参考该地区的污秽度和气象条件，以及城市、工业区发展规划进行绝缘设计选择。

4.3 对处于污秽环境中用于中性点绝缘和经消弧线圈接地系统的电力设备，其外绝缘水平一般可按高一级选取。

4.4 划分污级的盐密值应是以1〜3年的连续积污盐密为准。

对500kV线路以3 年积污盐密值确定污级。

4.5 线路和发电厂、变电所的盐密均指由普通悬式绝缘子XP-70型（X-4.5型）及XP-160型所组成的悬垂串上测得值，其他瓷件应按实际积污量加以修正。

变电设备取样应逐步过渡到以支柱绝缘子为主，见附录Co4.6 线路和发电厂、变电所设备外绝缘各污秽等级和对应的盐密按表1规定划分。

4.7 各污秽等级电力设备的爬电比距如表2规定选择。

①线路和发电厂、变电所爬电比距计算时取系统最高工作电压。

上表()内数字为按额定电压计算值。

②计算各污级下的绝缘强度时仍用几何爬电距离。

由于绝缘子爬电距离的有效系数需根据大量的人工与自然污秽试验的结果确定，目前难以一一列出，见附录Do③对电站设备0级（220kV及以下爬电比距为1.48cm/kV、330kV及以上爬电比距为1.55cm/kV），目前保留作为过渡时期的污级。

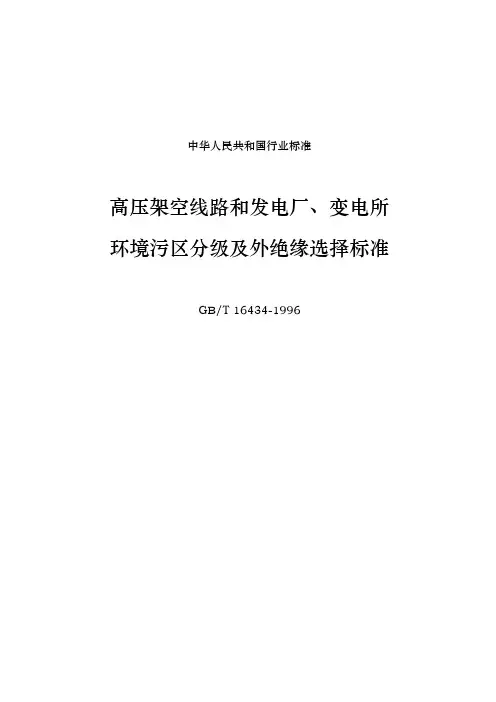

中华人民共和国行业标准高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准GB/T 16434-19961 引言：1.1 适用范围：1.1.1 本标准适用于额定电压3 500kV三相交流电力系统中架空线路和发电厂、变电所户外设备外绝缘。

此外绝缘包括瓷和玻璃绝缘，但不包括有机绝缘、半导体釉绝缘、还不包括避雷器以及敞开式断路器的断口绝缘。

1.1.2 本标准仅适用于设备安装高度海拔1000m及以下地区。

1.2 目的：本标准规定对处在自然污秽环境中的高压架空线路和发电厂、变电所设备的外绝缘划分相应的污秽等级，以及在各级污秽条件下的相应绝缘水平。

1.3 关于正常运行电压下的绝缘配合：本标准规定的设备外绝缘在各污级下的绝缘水平一般均应满足在正常运行电压下能长期耐受设备最高工作相电压。

2 引用标准：GB 311.1 83高压输变电设备的绝缘配合GB /T4585.2 91 交流系统用高压绝缘子人工污秽试验方法固体层法GB /T5582 93 高压电力设备外绝缘污秽等级JB/T5895 91 污秽条件下绝缘子的选用导则3 名词术语：3.1 爬电比距电力设备外绝缘的爬电距离对最高工作电压有效值之比。

3.2 名词术语除应符合本标准外，还应符合GB 2900.8-83《电工名词术语绝缘子》及JB/T5896 91《常用绝缘子术语》4 污秽等级的划分：本标准规定将线路设备的污级共划分为0、ⅠⅡⅢ和Ⅳ五级，发电厂、变电所设备的污级共划分为Ⅰ、Ⅱ、Ⅲ和Ⅳ四级，并提出了各污级下相应的外绝缘爬电比距。

4.1 外绝缘的污秽等级应根据各地的污湿特征、运行经验，并结合其表面污秽物质的等值附盐密度(简称盐密)三个因素综合考虑划分，当三者不一致时，应依据运行经验决定。

运行经验主要根据现有运行设备外绝缘的污闪跳闸和事故记录、地理和气象特点、采用的防污措施等情况考虑。

见参考件1。

4.2 新建高压架空线路和发电厂、变电所时应考虑邻近已有线路和厂、所的运行情况，参考该地区的污秽度和气象条件，以及城市、工业区发展规划进行绝缘设计选择。

污秽等级划分标准本标准规定将线路设备的污级共划分为0、Ⅰ、Ⅱ、Ⅲ和Ⅳ五级，发电厂、变电所设备的污级共划分为Ⅰ、Ⅱ、Ⅲ和Ⅳ四级，并提出了各污级下相应的外绝缘爬电比距。

4.1 外绝缘的污秽等级应根据各地的污湿特征、运行经验并结合其表面污秽物质的等值附盐密度(简称盐密)三个因素综合考虑划分，当三者不一致时，应依据运行经验决定。

运行经验主要根据现有运行设备外绝缘的污闪跳闸和事故记录、地理和气象特点、采用的防污措施等情况考虑,见附录B。

4.2 新建高压架空线路和发电厂、变电所时应考虑邻近已有线路和厂、所的运行情况，参考该地区的污秽度和气象条件,以及城市、工业区发展规划进行绝缘设计选择。

4.3 对处于污秽环境中用于中性点绝缘和经消弧线圈接地系统的电力设备，其外绝缘水平一般可按高一级选取。

4。

4 划分污级的盐密值应是以1～3年的连续积污盐密为准。

对500kV线路以3年积污盐密值确定污级。

4.5 线路和发电厂、变电所的盐密均指由普通悬式绝缘子XP-70型(X-4.5型）及XP—160型所组成的悬垂串上测得值，其他瓷件应按实际积污量加以修正。

变电设备取样应逐步过渡到以支柱绝缘子为主，见附录C.4。

6 线路和发电厂、变电所设备外绝缘各污秽等级和对应的盐密按表1规定划分.表1 线路和发电厂、变电所污秽等级4.7 各污秽等级电力设备的爬电比距如表2规定选择。

表2 各污秽等级下的爬电比距分级数值注:①线路和发电厂、变电所爬电比距计算时取系统最高工作电压。

上表（）内数字为按额定电压计算值。

②计算各污级下的绝缘强度时仍用几何爬电距离.由于绝缘子爬电距离的有效系数需根据大量的人工与自然污秽试验的结果确定，目前难以一一列出，见附录D。

③对电站设备0级(220kV及以下爬电比距为1。

48cm/kV、330kV及以上爬电比距为1。

55cm/kV），目前保留作为过渡时期的污级。

污秽等级划分标准本标准规定将线路设备的污级共划分为0、Ⅰ、Ⅱ、Ⅲ和Ⅳ五级，发电厂、变电所设备的污级共划分为Ⅰ、Ⅱ、Ⅲ和Ⅳ四级，并提出了各污级下相应的外绝缘爬电比距。

4.1 外绝缘的污秽等级应根据各地的污湿特征、运行经验并结合其表面污秽物质的等值附盐密度(简称盐密)三个因素综合考虑划分，当三者不一致时，应依据运行经验决定。

运行经验主要根据现有运行设备外绝缘的污闪跳闸和事故记录、地理和气象特点、采用的防污措施等情况考虑,见附录B。

4.2 新建高压架空线路和发电厂、变电所时应考虑邻近已有线路和厂、所的运行情况，参考该地区的污秽度和气象条件,以及城市、工业区发展规划进行绝缘设计选择。

4.3 对处于污秽环境中用于中性点绝缘和经消弧线圈接地系统的电力设备，其外绝缘水平一般可按高一级选取。

4。

4 划分污级的盐密值应是以1～3年的连续积污盐密为准。

对500kV线路以3年积污盐密值确定污级。

4.5 线路和发电厂、变电所的盐密均指由普通悬式绝缘子XP-70型(X-4.5型）及XP—160型所组成的悬垂串上测得值，其他瓷件应按实际积污量加以修正。

变电设备取样应逐步过渡到以支柱绝缘子为主，见附录C.4。

6 线路和发电厂、变电所设备外绝缘各污秽等级和对应的盐密按表1规定划分.表1 线路和发电厂、变电所污秽等级4.7 各污秽等级电力设备的爬电比距如表2规定选择。

表2 各污秽等级下的爬电比距分级数值注:①线路和发电厂、变电所爬电比距计算时取系统最高工作电压。

上表（）内数字为按额定电压计算值。

②计算各污级下的绝缘强度时仍用几何爬电距离.由于绝缘子爬电距离的有效系数需根据大量的人工与自然污秽试验的结果确定，目前难以一一列出，见附录D。

③对电站设备0级(220kV及以下爬电比距为1。

48cm/kV、330kV及以上爬电比距为1。

55cm/kV），目前保留作为过渡时期的污级。

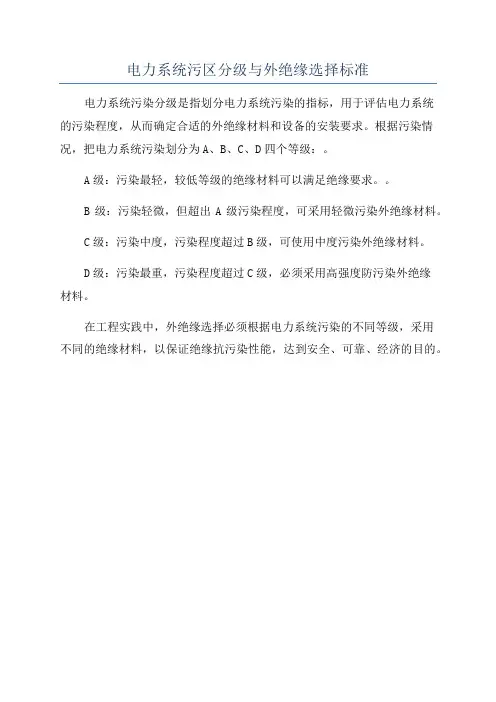

电力系统污区分级与外绝缘选择标准
电力系统污染分级是指划分电力系统污染的指标，用于评估电力系统
的污染程度，从而确定合适的外绝缘材料和设备的安装要求。

根据污染情况，把电力系统污染划分为A、B、C、D四个等级：。

A级：污染最轻，较低等级的绝缘材料可以满足绝缘要求。

B级：污染轻微，但超出A级污染程度，可采用轻微污染外绝缘材料。

C级：污染中度，污染程度超过B级，可使用中度污染外绝缘材料。

D级：污染最重，污染程度超过C级，必须采用高强度防污染外绝缘
材料。

在工程实践中，外绝缘选择必须根据电力系统污染的不同等级，采用
不同的绝缘材料，以保证绝缘抗污染性能，达到安全、可靠、经济的目的。

中华人民共和国行业标准高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准GB/T 16434-19961 引言：1.1 适用范围：1.1.1 本标准适用于额定电压3 500kV三相交流电力系统中架空线路和发电厂、变电所户外设备外绝缘。

此外绝缘包括瓷和玻璃绝缘，但不包括有机绝缘、半导体釉绝缘、还不包括避雷器以及敞开式断路器的断口绝缘。

1.1.2 本标准仅适用于设备安装高度海拔1000m及以下地区。

1.2 目的：本标准规定对处在自然污秽环境中的高压架空线路和发电厂、变电所设备的外绝缘划分相应的污秽等级，以及在各级污秽条件下的相应绝缘水平。

1.3 关于正常运行电压下的绝缘配合：本标准规定的设备外绝缘在各污级下的绝缘水平一般均应满足在正常运行电压下能长期耐受设备最高工作相电压。

2 引用标准：GB 311.1 83高压输变电设备的绝缘配合GB /T4585.2 91 交流系统用高压绝缘子人工污秽试验方法固体层法GB /T5582 93 高压电力设备外绝缘污秽等级JB/T5895 91 污秽条件下绝缘子的选用导则3 名词术语：3.1 爬电比距电力设备外绝缘的爬电距离对最高工作电压有效值之比。

3.2 名词术语除应符合本标准外，还应符合GB 2900.8-83《电工名词术语绝缘子》及JB/T5896 91《常用绝缘子术语》4 污秽等级的划分：本标准规定将线路设备的污级共划分为0、ⅠⅡⅢ和Ⅳ五级，发电厂、变电所设备的污级共划分为Ⅰ、Ⅱ、Ⅲ和Ⅳ四级，并提出了各污级下相应的外绝缘爬电比距。

4.1 外绝缘的污秽等级应根据各地的污湿特征、运行经验，并结合其表面污秽物质的等值附盐密度(简称盐密)三个因素综合考虑划分，当三者不一致时，应依据运行经验决定。

运行经验主要根据现有运行设备外绝缘的污闪跳闸和事故记录、地理和气象特点、采用的防污措施等情况考虑。

见参考件1。

4.2 新建高压架空线路和发电厂、变电所时应考虑邻近已有线路和厂、所的运行情况，参考该地区的污秽度和气象条件，以及城市、工业区发展规划进行绝缘设计选择。

污秽等级划分标准本标准规定将线路设备的污级共划分为0、Ⅰ、Ⅱ、Ⅲ和Ⅳ五级，发电厂、变电所设备的污级共划分为Ⅰ、Ⅱ、Ⅲ和Ⅳ四级，并提出了各污级下相应的外绝缘爬电比距。

4.1 外绝缘的污秽等级应根据各地的污湿特征、运行经验并结合其表面污秽物质的等值附盐密度(简称盐密)三个因素综合考虑划分，当三者不一致时，应依据运行经验决定。

运行经验主要根据现有运行设备外绝缘的污闪跳闸和事故记录、地理和气象特点、采用的防污措施等情况考虑,见附录B。

4.2 新建高压架空线路和发电厂、变电所时应考虑邻近已有线路和厂、所的运行情况，参考该地区的污秽度和气象条件,以及城市、工业区发展规划进行绝缘设计选择。

4.3 对处于污秽环境中用于中性点绝缘和经消弧线圈接地系统的电力设备，其外绝缘水平一般可按高一级选取。

4。

4 划分污级的盐密值应是以1～3年的连续积污盐密为准。

对500kV线路以3年积污盐密值确定污级。

4.5 线路和发电厂、变电所的盐密均指由普通悬式绝缘子XP-70型(X-4.5型）及XP—160型所组成的悬垂串上测得值，其他瓷件应按实际积污量加以修正。

变电设备取样应逐步过渡到以支柱绝缘子为主，见附录C.4。

6 线路和发电厂、变电所设备外绝缘各污秽等级和对应的盐密按表1规定划分.表1 线路和发电厂、变电所污秽等级4.7 各污秽等级电力设备的爬电比距如表2规定选择。

表2 各污秽等级下的爬电比距分级数值注:①线路和发电厂、变电所爬电比距计算时取系统最高工作电压。

上表（）内数字为按额定电压计算值。

②计算各污级下的绝缘强度时仍用几何爬电距离.由于绝缘子爬电距离的有效系数需根据大量的人工与自然污秽试验的结果确定，目前难以一一列出，见附录D。

③对电站设备0级(220kV及以下爬电比距为1。

48cm/kV、330kV及以上爬电比距为1。

55cm/kV），目前保留作为过渡时期的污级。

高压电力设备外绝缘污秽等级中华人民共和国国家标准高压电力设备外绝缘污秽等级GB/T 5582-93代替GB 5582—85External insulation pollution classes of high-voltageelectric power equipments国家技术监督局1993-07-17 批准1994-02-01 实施本标准参照采用IEC 出版物报告815(1986)《污秽条件下绝缘子的选用导则》和标准507(1991—04)《交流系统用高压绝缘子的人工污秽试验》。

1 主题内容与适用范围本标准规定了电力设备户外外绝缘污秽等级、各级外绝缘人工污秽耐受值和爬电比距。

注：户内外绝缘污秽问题正在考虑中。

本标准适用于三相交流系统额定电压3～500kV 电力设备(线路和电站设备)户外外绝缘(以下简称外绝缘)。

此类设备包括：针式绝缘子，盘形悬式绝缘子，支柱绝缘子，套管和绝缘套等。

此外绝缘包括瓷和玻璃绝缘，但不包括有机绝缘、半导电釉绝缘、空气间隙和避雷器。

本标准仅适用于安装在海拔高度1000m 及以下地区的电力设备。

本标准是电力设备制造部门对产品进行设计和定型试验的依据，亦可供电力系统设计、施工和运行维护部门选择外绝缘时参考。

2 引用标准GB 311.1 高压输变电设备的绝缘配合GB 2900.8 电工名词术语绝缘子GB 4585.2 交流系统用高压绝缘子人工污秽试验方法固体层法JB/T 5896 常用绝缘子术语JB/T 5895 污秽地区绝缘子使用导则3 术语本标准所用术语除采用GB 2900.8 及JB/T 5896 的定义外，还补充下述术语。

3.1 爬电比距电力设备外绝缘的爬电距离与设备最高电压之比，单位为mm/kV。

注：设备最高电压见GB 311.1。

3.2 试验爬电比距额定电压不作为其规定特性的电力设备，如专为定型试验用的盘形绝缘子，短串的外绝缘公称爬电距离与人工污秽试验时施加的交流电压(方均根值)的3 倍之比，单位为mm/kV。
