电工必备最新最全的电线(导线)连接方法(图文)

接电线正确接法图解
1、单股铜导线的直接连接
1)小截面单股铜导线连接方法如图1所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密缠密绕5～6圈后剪去多余线头即可。

2)大截面单股铜导线连接方法如图2所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm2的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可。

2、单股铜导线的分支连接
1)单股铜导线的T字分支连接如图4所示，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。

对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可。

3、十字分支接头的绝缘处理
对导线的十字分支接头进行绝缘处理时，包缠方向如图14所示，走一个十字形的来回，使每根导线上都包缠两层绝缘胶带，每根导线也都应包缠到完好绝缘层的两倍胶带宽度处。

⑤按7股芯线直线对接的自 缠法加工。
⑥成形。
软线线头与针孔接线桩的连接
①把多股芯线作进一步绞 紧，全根芯线端头不 应有断股芯线露出端 头而成为毛刺。 ②按针孔深度折弯芯线， 使之成为双根并列状。 ③在芯线根部把余下芯线 按顺时针方向缠绕在 双根并列的芯线上， 排列应紧密整齐。 ④缠绕至芯线端头口剪去 余端，并钳平不留毛 刺，然后插入接线桩 针孔内，拧紧螺钉。
软线线头与平压式接线桩的连接
①把芯线作进一步绞紧。
②把芯线按顺时针方向围绕在接线 桩的螺钉上，应注意芯线根部 不可贴住螺钉，应相距3mm， 围绕螺钉一圈后，余端应在芯 线根部由上向下围绕一圈。 ③把芯线余端再按顺时针方 向围绕在螺钉上。 ④把芯线余端围到芯线根部处收 住，接着拧紧螺钉后扳起余 端在根部切断，不应露毛刺 和损伤下面的芯线 。
铝芯导线用沟线夹螺栓压接
连接前，先用钢丝刷除去导线线头和沟线夹线槽内 壁上的氧化层和污物，涂上凡士林锌膏粉（或 中性凡士林），然后将导线线卡入线槽，旋紧 螺栓，使沟线夹紧紧夹住线头而完成连接。为 防止螺栓松动，压紧螺栓上应套以弹簧垫圈。
二、线头与接线桩的连接
• • • • • • • • • 单股芯线与针孔接线桩的连接 单股芯线与平压式接线桩的连接 多股芯线与针孔接线桩的连接 多股芯线与平压式接线桩的连接 软线线头与针孔接线桩的连接 软线线头与平压式接线桩的连接 头攻头在针孔接线桩上的连接 头攻头在平压式接线桩上的连接 线头与瓦形接线桩的连接
①在离多股线的左端绝缘层口 3~5mm处的芯线上，用螺丝 刀把多股芯线分成较均匀的 两组（如7股线的芯线3、4 分）。 ②把单股芯线插入多股芯线的两 组芯线中间，但单股芯线不 可插到底，应使绝缘层切口 离多股芯线约3mm的距离。 接着用钢丝钳把多股芯线的 插缝钳平钳紧。 ③把单股芯线按顺时针方向紧 缠在多股芯线上，应使圈 圈紧挨密排，绕足10圈； 然后切断余端，钳平切口 毛刺。

20种导线标准连接方法 图文导线连接是电工作业的一项基本工序，也是一项十分重要的工序。

导线连接的质量直接关系到整个线路能否安全可靠地长期运行。

对导线连接的基本要求是：连接牢固可靠、接头电阻小、机械强度高、耐腐蚀耐氧化、电气绝缘性能好。

常用的连接方法有绞合连接、紧压连接、焊接等。

连接前应小心地剥除导线连接部位的绝缘层，注意不可损伤其芯线。

图1一、绞合连接绞合连接是指将需连接导线的芯线直接紧密绞合在一起。

铜导线常用绞合连接。

1、单股铜导线的连接（1）直接连接①小截面单股铜导线连接方法如图1所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。

②大截面单股铜导线连接方法如图2所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm2的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可。

③不同截面单股铜导线连接方法如图3所示，先将细导线的芯线在粗导线的芯线上紧密缠绕5～6圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可。

（2）分支连接①单股铜导线的T字分支连接如图4所示，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。

对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可。

②单股铜导线的十字分支连接如图5所示，将上下支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。

可以将上下支路芯线的线头向一个方向缠绕[见图5(a)，也可以向左右两个方向缠绕[见图5(b)。

2、多股铜导线的连接（1）多股铜导线的直接连接如图6所示，首先将剥去绝缘层的多股芯线拉直，将其靠近绝缘层的约1/3芯线绞合拧紧，而将其余2/3芯线成伞状散开，另一根需连接的导线芯线也如此处理。

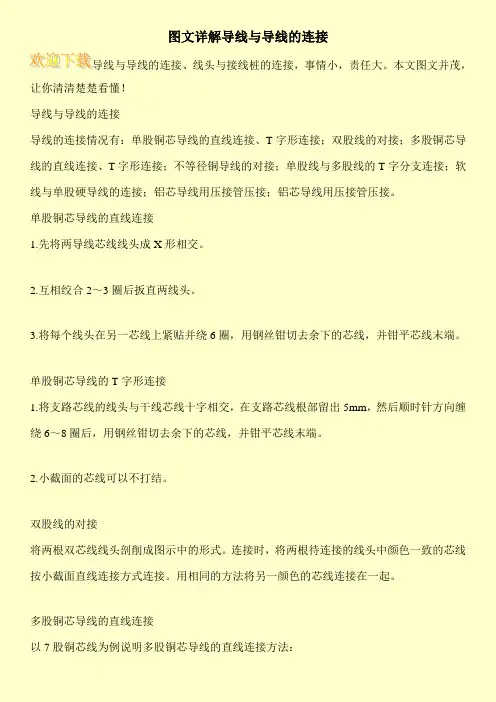

图文详解导线与导线的连接
导线与导线的连接、线头与接线桩的连接，事情小，责任大。

本文图文并茂，让你清清楚楚看懂！
导线与导线的连接
导线的连接情况有：单股铜芯导线的直线连接、T字形连接；双股线的对接；多股铜芯导线的直线连接、T字形连接；不等径铜导线的对接；单股线与多股线的T字分支连接；软线与单股硬导线的连接；铝芯导线用压接管压接；铝芯导线用压接管压接。

单股铜芯导线的直线连接
1.先将两导线芯线线头成X形相交。

2.互相绞合2～3圈后扳直两线头。

3.将每个线头在另一芯线上紧贴并绕6圈，用钢丝钳切去余下的芯线，并钳平芯线末端。

单股铜芯导线的T字形连接
1.将支路芯线的线头与干线芯线十字相交，在支路芯线根部留出5mm，然后顺时针方向缠绕6～8圈后，用钢丝钳切去余下的芯线，并钳平芯线末端。

2.小截面的芯线可以不打结。

双股线的对接
将两根双芯线线头剖削成图示中的形式。

连接时，将两根待连接的线头中颜色一致的芯线按小截面直线连接方式连接。

用相同的方法将另一颜色的芯线连接在一起。

多股铜芯导线的直线连接
以7股铜芯线为例说明多股铜芯导线的直线连接方法：。
