一般模具设计要求

模具设计规范及要点模具设计是制造业中非常重要的环节，它直接影响到产品的质量和生产效率。

为了确保模具设计的准确性和合理性，制定一系列的规范是非常必要的。

本文将介绍模具设计的规范及其要点。

一、模具设计规范的目的模具设计规范的目的是确保模具具备高质量和高效率的生产能力，并最大限度地减少模具使用过程中的故障和损耗。

通过遵守规范，可以提高模具的使用寿命，减少维修和更换成本，提高生产效率，降低生产成本，提升产品的质量。

二、模具设计规范的要点1.模具设计应符合产品的要求：模具设计必须根据产品的尺寸、形状、材料和数量要求来进行，确保模具可以完美地制造出符合产品要求的零件。

2.模具设计应考虑材料的选择和加工工艺：模具所选材料应具有足够的强度和硬度，以承受生产过程中的高负荷和磨损。

同时，模具的加工工艺应考虑到成本、时间和质量的平衡，确保成型过程的高效和精确。

3.模具设计应遵循安全和可靠性的原则：模具的设计应确保操作过程中的安全性，尽量减少操作人员的伤害和事故发生。

同时，模具的设计要保证其可靠性，能够稳定地工作，并且容易进行维护和修复。

4.模具设计应考虑到工装和夹具的需要：在模具设计过程中，应充分考虑到工装和夹具的配套需求，确保模具能够与其完美配合，提高生产效率和产品质量。

5.模具设计应简化结构：模具的设计应尽量简洁，避免复杂的结构，以减少制造成本和使用成本。

同时，简化结构也有利于操作和维护。

6.模具设计应具备可拆卸性：模具的设计应尽量满足零部件的可拆卸性，使得维护和更换变得容易。

这样可以减少停机时间，提高生产效率。

7.模具设计应合理确定尺寸公差：模具的设计应根据产品的尺寸要求合理确定公差，以确保模具制造出来的零件尺寸准确且符合要求。

8.模具设计应注意冷却系统的布置：模具的冷却系统设计应合理布置，以确保零件的快速冷却和缩短生产周期。

冷却系统的设计也要考虑到冷却介质的供应和排放。

9.模具设计应充分考虑排气和出渣：模具的设计应考虑到充分的排气和出渣，以防止铸件中产生气孔和杂质。

模具行位设计标准要求规范模具行位设计标准要求规范主要包括以下几个方面：一、尺寸要求：模具行位的尺寸应符合国家标准或相关行业标准的要求。

包括行位的长度、宽度、高度、孔径等尺寸参数。

行位的尺寸应与相邻模具零件的尺寸保持一致，确保模具在装配的过程中能够正常配合、连接。

二、垂直度要求：模具行位的垂直度是指行位与模具的垂直度，也是指行位上下两个面的平行度。

行位的垂直度要求符合国家标准或相关行业标准的要求。

垂直度的要求主要是为了保证模具的精度和稳定性，使其在使用过程中不产生变形、偏斜等问题。

三、表面质量要求：行位的表面质量要求符合国家标准或相关行业标准的要求。

行位的表面应光滑、平整，不得有明显的裂纹、气孔、划痕等缺陷。

表面质量的要求主要是为了保证模具的精度和使用寿命，使其能够正常运行。

四、材料要求：模具行位的材料要求应符合国家标准或相关行业标准的要求。

行位的材料应具有一定的强度和耐磨性，能够承受模具在使用过程中的压力、冲击等力量。

材料的选择要根据具体的模具使用环境和工作条件来确定，确保模具的使用效果和寿命。

五、加工精度要求：模具行位的加工精度要求应符合国家标准或相关行业标准的要求。

行位的加工精度主要包括尺寸精度、形位公差、表面粗糙度等指标。

加工精度的要求主要是为了保证模具的精度和稳定性，使其能够满足产品的要求。

六、安装要求：模具行位的安装要求应符合国家标准或相关行业标准的要求。

行位的安装应牢固可靠，保证模具在使用过程中不会因为行位的松动而产生误差。

安装的过程中要注意行位与相邻模具零件的配合和对齐，确保模具的装配精度和稳定性。

以上是模具行位设计标准要求规范的一些主要内容，具体的标准要求还需要根据具体的模具类型、使用环境和产品要求来确定。

模具行位的设计标准要求规范能够保证模具的质量和性能，提高模具的使用效果和寿命。

同时，对于模具生产厂家和用户来说，严格按照标准进行设计和生产，有助于提高产品的竞争力和市场占有率。

级进模设计要求1、用该模具所冲出的零件应该满足产品质量要求；2、优化排样设计，使材料材料的利用率尽可能高；3、强度和刚性较差的小冲裁凸模必须有护套加导向；4、镶块、凸模安装方便，正确可靠，冲裁凸模修模后，高度调节要方便；5、单边冲裁凸模，尽可能加导向部分；单侧弯曲时，模具上要有防止材料流动的对策；6、间隙的均匀程度要到达70％以上；7、模具安装平稳性好，调整方便，工作安全；模具结构应便于制造与维修；8、压力中心偏移量不能超过凹模1/6；9、各工作系统坚固可靠，活动部分灵活平稳，动作互相协调。

定位起止正确，卸料板、顶块不倾斜，有足够的卸料、顶出件力，卸料安全可靠。

进料、定料、出件、清理废料畅通、方便，没有废料上浮、漏料孔堵塞、叠件现象。

保证稳定正常工作；10、上模座沿导柱上、下移动平稳、无滞住现象。

11、级进模用四角滚珠导柱导套钢模，弹性卸料，小凸模用护套，卸料板用小导柱导套导向，凹模做成分段拼合或组合式，冲裁凸模修模后，高度要能调节，前后工位排废料、出工件方案合理，毛坯定位准确可靠，送料方便无阻碍，废料切断后回收。

工作量：图纸（1：1），装配图1张0号图纸；零件图，凸模、凹模、护套，其他工作零件必须画，其次按卸料板、凸模固定板、凹模固定板等顺序，画够2张以上0号图纸。

说明书：要求30页以上。

图纸和说明书质量按学校要求做。

冲压件要求（大批量生产）一、零件附加说明零件的形状和要求见附图，尺寸从图纸上量取二、合格的制件应满足的要求1.尺寸、形状符合图纸要求；2.冲裁断面不允许有夹层，毛刺最好在一面、毛刺高度小于10%t；3. 冲压件平整、形状无明显翘曲、畸形、扭曲、歪斜等形状缺陷；4. 光面的均匀程度要求大于70％；5. 搭接口不能出现错位、不平直、毛刺现象；6. 成形部分平整、光滑，无起皱、裂纹、显著变薄、明显的刮痕现象；7. 制件必须不能被模具的伤痕、划痕、表面块陷所影响；8.保证制件质量稳定。

冲压模具设计要求1、用该模具所冲出的零件应该满足产品质量要求；2、优化排样设计，使材料材料的利用率尽可能高；3、强度和刚性较差的小冲裁凸模必须有护套加导向；4、镶块、凸模安装方便，正确可靠；5、单边冲裁凸模，尽可能加导向部分；单侧弯曲时，模具上要有防止材料流动的对策；6、间隙的均匀程度要到达70％以上；7、模具安装平稳性好，调整方便，工作安全；模具结构应便于制造与维修；8、压力中心偏移量不能超过凹模1/10；9、各工作系统坚固可靠，活动部分灵活平稳，动作互相协调。

模具的设计与制作要求1.准确的产品尺寸和形状：模具的设计要根据产品的准确尺寸和形状进行，这是保证产品质量和一致性的基础。

同时，也要考虑到产品的形状复杂性，进行合理布局和结构设计。

2.合理的材料选择：模具的工作环境要考虑到温度、压力、磨损等因素，所以在材料的选择上需要具有良好的耐磨性、耐腐蚀性和热稳定性。

一般常用的模具材料有铸钢、工具钢、硬质合金等。

3.可靠的结构设计：模具的结构设计要考虑到产品的工艺要求和承受的力，以确保模具在工作过程中不变形、不破裂，并有足够的刚度和强度。

另外，还要考虑到模具的分解性、装配性和可维修性，方便模具的更换和维护。

4.高效的冷却系统设计：模具的制作过程中会产生大量的热量，如果不能有效地散热，会导致模具温度过高，进而影响产品质量和模具寿命。

因此，模具的设计中要充分考虑冷却系统的设置，合理布置冷却通道和出水口，以提高散热效果。

5.精密的加工工艺：模具的制作一般采用数控机床进行精密加工，要求加工精度高，尺寸精确，表面光洁度好。

加工工艺包括铣削、钻孔、褶皱、车削、车削、划线等，要保证模具的加工质量和尺寸精度。

6.严格的质量控制：模具的设计与制作过程中，要进行严格的质量控制，包括原材料的采购、模具制作过程中的检测和验收，以及最终的模具出厂检验。

尤其对于关键部件和加工工艺要进行特别的把关。

7.合理的模具使用和维护：模具的使用和维护也非常重要，要按照操作规范进行使用，定期保养和维修，并且要妥善保管模具，以延长模具的使用寿命。

总之，模具的设计与制作是一个相对复杂和繁琐的工作，需要综合考虑产品的需求、材料的特性、工艺的要求以及工装设备的配合等多个因素，以实现高效、精确、持久的生产制造目的。

模具设计之基本要求顶针类:1.顶针大小要跟成品尺寸成合理比例:不能大成品小顶针¸小成品大顶针.2. 顶针位置落点应在骨位边、呵位边，尽量避免在大平面处落顶针，因成品受力点不在大平面,如硬在平面落针容易顶白。

3. 如太高骨位例超出高度12mm,应考虑在骨底加扁顶针。

4. 水口钩针大小要视啤机顿数或产品大小定尺寸,例成品小于60mm,钩针只须Ø4mm¸小于200 mm，钩针只须6 mm大于200 mm以上方可8 mm钩针。

5. 顶针排放要有规律不能东一支西一支因顶针排放没有规律会影响放运水位置，便不能有效地冷却成品。

6. 顶针的要求格式先要了解客户要公制或英制。

7. 顶潜水之顶针不能太接近潜水位，最佳顶针与潜水的距离15 mm至20 mm，避免潜水口容易折断在水位内。

8. 斜顶的斜度一定要超过10度最多20度。

(如有低过或过标准就要先问"主任"可行否)9. 无特别要求，一般选用大同标准。

如要求用HASCO的顶针，则选用Z40。

(特别模具用Z41)水口类:1.水口粗幼要按成品大小决定，例成品在50 mm以下水口只须做Ø4 mm以下，50 mm至100 mm水口约做Ø5 mm，100 mm至150 mm成品水口做Ø6 mm，如有难走水口工程塑料水口就相应加大约20%。

2.唧咀位的支头尽量缩短，因太长会影响走水速度，影响啤作。

3.钩针藏冷胶位要有10至15 mm高度视成品大小决定。

4.水口对转角前一定要多约6 mm至8 mm冷胶位，避免冷胶堵塞走水或入水，影响啤塑。

运水类:1.一般运水Ø8 mm，如特大产品才Ø10 mm至Ø12 mm，又或因各种因素影响才可改细运水，但先要通知主任2.内模的运水与运水之间的中心距离如无特别影响，中心距应在60 mm至80 mm，因太阔及太知短都会影响模具冷却、影响生产。

出口模具一般设计要求当客户对模个无特殊要求时，出口模按以下标准进行设计。

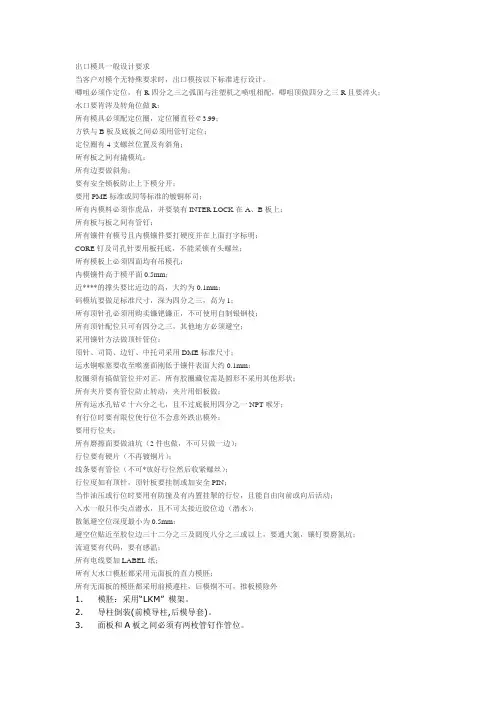

唧咀必须作定位，有R四分之三之弧面与注塑机之喷咀相配，唧咀顶做四分之三R且要淬火；水口要肯涔及转角位做R；所有模具必须配定位圈，定位圈直径￠3.99；方铁与B板及底板之间必须用管钉定位；定位圈有4支螺丝位置及有斜角；所有板之间有撬模坑；所有边要做斜角；要有安全锁板防止上下模分开；要用PME标准或同等标准的镀铜杯司；所有内模料必须作虎品，并要装有INTER LOCK在A、B板上；所有板与板之间有管钉；所有镶件有模号且内模镶件要打硬度并在上面打字标明；CORE钉及司孔针要用板托底，不能采锁有头螺丝；所有模板上必须四面均有吊模孔；内模镶件高于模平面0.5mm；近****的撑头要比近边的高，大约为0.1mm；码模坑要做足标准尺寸，深为四分之三，高为1；所有顶针孔必须用购卖镰钯镰正，不可使用自制银钢枝；所有顶针配位只可有四分之三，其他地方必须避空；采用镶针方法做顶针管位；顶针、司筒、边钉、中托司采用DME标准尺寸；运水铜喉塞要收至喉塞面刚低于镶件表面大约0.1mm；胶圈须有搞做管位并对正，所有胶圈藏位需是圆形不采用其他形状；所有夹片要有管位防止转动，夹片用铝板做；所有运水孔钻￠十六分之七，且不过底板用四分之一NPT喉牙；有行位时要有限位使行位不会意外跌出模外；要用行位夹；所有磨擦面要做油坑（2件也做，不可只做一边）；行位要有硬片（不再镀铜片）；线条要有管位（不可*放好行位然后收紧螺丝）；行位度如有顶针，顶针板要挂制或加安全PIN；当作油压或行位时要用有防撞及有内置挂掣的行位，且能自由向前或向后活动；入水一般只作尖点潜水，且不可太接近胶位边（潜水）；散氮避空位深度最小为0.5mm；避空位贴近至胶位边三十二分之三及阔度八分之三或以上，要通大氮，镶钉要磨氮坑；流道要有代码，要有感温；所有电线要加LABEL纸；所有大水口模胚都采用元面板的直力模胚；所有无面板的模胚都采用前模遵柱，后模铜不可，推板模除外1. 模胚：采用“LKM” 模架。

模具设计及技术总体要求附件 2模具设计技术要求一、模具设计总体要求1、按订货清单零件种类，零件数，模具数量，在确定的机床上（依据确认的产品图纸及数模）设计模具。

2、生产纲领：年产约为20万辆（双班制），5年累积100万辆。

3、模具使用寿命为100万冲次（在正常使用，定期保养的前提条件下）。

4、生产方式：轮番生产，多批次作业。

5、卸件方式：采用自动托起后人工手动取出，或机械推出装置。

6、模具铸件强度满足：工作面50mm；垂直筋40mm；压板面60mm。

7、模具要保证工人操作方便、安全，便于维修。

8、模具设计标准采用GM标准或经甲方签字认可后的乙方标准。

9、模具的闭合高度必须符合航发要求10、模具设计图纸应反映进料、出料方向，制件定位应有明确指示，定位应方便、可靠。

顶杆位置、顶杆行程长度、综合工序DL图，气垫压力，冲压力、压边力（可反映在试冲报告中），所使用压机型号，模具中的气动装置气路和电路原理图，闭合高度，模具重量、模具吊运方式等内容，冲制件的操作要求。

11、图面使用文字用中文和英文，制图标准采用第三角画法。

12、模具设计完后须经甲方进行工艺会签后方可投入制造，模具的设计质量全部由乙方负责。

13、模具工艺会签内容：对模具的可操作性、安全性、定位方式、维修性及模具对甲方压机规格的适应性等进行检查。

14、订货模具的图纸设计必须采用公制ISO标准。

15、模具的总体结构应便于直接安装、拆卸、使用，并有足够刚性。

16、修边、冲孔、翻边、整形等模具的侧面，上平面开观察检验窗口。

修边刃口与制件夹角小于75°时要充分考虑避免毛刺产生的措施。

17、冲孔凹模尽量采用镶件结构，并符合快卸式易更换原则。

18、导向润滑采用自润滑结构。

19、交付验收时的模具必须与模具设计图、冲压工序工程图保持一致，要求实物和图纸相符。

20、乙方所选用的试冲压机，必须是机械压力机，其压力机的性能及吨位应考虑与甲方选用的压力机相对应（拉深模必须在机械压力机上试压）。

薄壁模具设计标准规范薄壁模具设计标准规范是指在设计薄壁模具时需要遵守的一系列标准和规范。

下面是我为您总结的薄壁模具设计标准规范的内容，共700字。

1.模具设计基本要求薄壁模具设计要满足使用寿命长、高生产效率、良好的产品质量等基本要求。

模具材料应选择高强度、高硬度、高耐磨损的材料，模具结构要简单、紧凑，以减少生产过程中的变形和缺陷。

2.模具结构设计薄壁模具结构要尽量减少模具零件数量，减少模具组装和调试的时间。

模具应考虑便于加工和维修，并且要具有足够的刚性和稳定性以保证模具在生产过程中不变形。

3.薄壁模具壁厚设计薄壁模具的设计要注意壁厚的控制，壁厚过厚则会导致产品重量增加和加工难度提高，壁厚过薄则容易产生缺陷。

在设计过程中要考虑产品的用途和要求，合理确定壁厚。

4.薄壁模具的冷却系统设计薄壁模具在生产过程中容易产生热变形和热应力，因此冷却系统的设计至关重要。

冷却系统的设计应满足工艺要求，有效地降低模具温度，以提高模具寿命和产品质量。

5.模具表面处理为了减少产品的摩擦阻力和磨损，模具表面需要进行适当的处理。

常用的表面处理方法有热处理、电火花抛光、镜面抛光等，根据实际需要选择合适的方法进行处理。

6.薄壁模具的自动化设计薄壁模具的自动化设计可以提高生产效率，降低成本。

可以考虑引入自动送料装置、自动脱模装置、自动清理装置等，提高生产线的自动化程度。

7.薄壁模具的检测与质量控制薄壁模具制造完成后，需要进行一系列的检测与质量控制，以保证模具的质量。

常用的方法有三坐标测量、硬度测量、裂纹检测等，合格的模具才能进入生产环节。

总结起来，薄壁模具设计标准规范是在设计薄壁模具时需要遵循的一系列准则和规范。

它涵盖了模具基本要求、结构设计、壁厚设计、冷却系统设计、模具表面处理、自动化设计和质量控制等方面的内容，旨在保证薄壁模具的质量和性能，提高生产效率，减少生产成本，满足市场需求。

冲压模具设计规范
一、技术要求
1、模具加工精度要求
根据被冲片的尺寸和形状，冲压模具的加工精度应高于单位被冲片的尺寸允许偏差值。

2、安装位置要求
1)模具的安装位置应能满足冲压过程中被冲片的移动、弯曲和偏转等要求。

2)冲压模具的安装位置要符合模具本身结构特性的要求，如较大的连接件等。

3、设计要求
1)冲压模具的开动和停止应能稳定可靠，冲击力应能均匀分散。

2)对于较大型的冲压模具，应采用多点位置安装的方式，以达到均固的效果。

3)冲压模具的结构应能考虑冲压过程中被冲片反弹，扭曲和偏移的问题，确保正常冲压，减少模具损坏的可能。

4）冲压模具的结构应考虑冲压过程中的断层、弯曲和切缝等复杂问题，以确保被冲片的稳定性。

二、材料要求
1、原材料要求
1)冲压模具原材料应根据被冲片的材料特性、冲压工艺及模具的使用
寿命等因素确定，一般采用合金钢等。

2)冲压模具的原材料应考虑冲压过程中对其断裂、变形、冲击力以及
模具热处理等要求。

3)冲压模具的原材料质量应符合国家标准要求，保证模具的正常使用。

2、表面处理要求
冲压模具的表面处理要根据不同应用环境确定。
