电子束焊接新工艺介绍

电子束焊接原理

电子束焊接是一种高能束流焊接技术，其原理是利用电子束对工件进行熔化和焊接。电子束是通过对金属丝进行高电压电子轰击产生的，产生的电子束具有高速度和高能量，可在纳秒时间内将焊接部位加热到高温。其焊接原理主要包括以下几个步骤：

1.电子发射与准直：将阴极表面加热，使其发射出电子，然后通过电场和磁场的作用，使电子束准直成为直线束。

2.聚焦：利用磁场将电子束聚焦成细束，以增加束流密度和功率密度。

3.定向和控制：通过磁场控制电子束的方向和位置，使其对准焊接部位。

4.熔化和焊接：电子束轰击工件表面时，其动能会转化为热能，使焊接部位瞬间升温到熔化温度，形成熔池。焊接材料进入熔池后，通过冷却凝固形成焊缝。

5.控温和控速：在焊接过程中，通过控制电子束的功率和移动速度，来控制焊接温度和焊接速度，以实现理想的焊接效果。

电子束焊接具有焊接速度快、精度高、热影响区小等优点，适用于对高强度和高精度焊接要求的工件，如航空航天零部件、汽车零部件等。

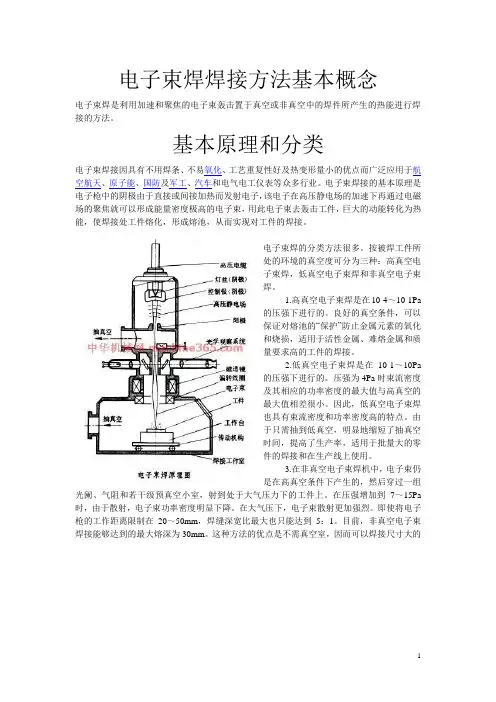

1 电子束焊焊接方法基本概念

电子束焊是利用加速和聚焦的电子束轰击置于真空或非真空中的焊件所产生的热能进行焊接的方法。

基本原理和分类

电子束焊接因具有不用焊条、不易氧化、工艺重复性好及热变形量小的优点而广泛应用于航空航天、原子能、国防及军工、汽车和电气电工仪表等众多行业。电子束焊接的基本原理是电子枪中的阴极由于直接或间接加热而发射电子，该电子在高压静电场的加速下再通过电磁场的聚焦就可以形成能量密度极高的电子束，用此电子束去轰击工件，巨大的动能转化为热能，使焊接处工件熔化，形成熔池，从而实现对工件的焊接。

电子束焊的分类方法很多。按被焊工件所处的环境的真空度可分为三种：高真空电子束焊，低真空电子束焊和非真空电子束焊。

1.高真空电子束焊是在10-4～10-1Pa的压强下进行的。良好的真空条件，可以保证对熔池的“保护”防止金属元素的氧化和烧损，适用于活性金属、难熔金属和质量要求高的工件的焊接。

2.低真空电子束焊是在10-1～10Pa的压强下进行的。压强为4Pa时束流密度及其相应的功率密度的最大值与高真空的最大值相差很小。因此，低真空电子束焊也具有束流密度和功率密度高的特点。由于只需抽到低真空，明显地缩短了抽真空时间，提高了生产率，适用于批量大的零件的焊接和在生产线上使用。

3.在非真空电子束焊机中，电子束仍是在高真空条件下产生的，然后穿过一组光阑、气阻和若干级预真空小室，射到处于大气压力下的工件上。在压强增加到7～15Pa时，由于散射，电子束功率密度明显下降。在大气压下，电子束散射更加强烈。即使将电子枪的工作距离限制在20～50mm，焊缝深宽比最大也只能达到5：1。目前，非真空电子束焊接能够达到的最大熔深为30mm。这种方法的优点是不需真空室，因而可以焊接尺寸大的 2 工件，生产率较高。

工艺特点和应用范围

1.工艺特点

①电子束穿透能力强(功率密度可达106W/cm2)，焊缝深宽比大(可达50:1)，易于实现厚度差极大的焊件之间的接。

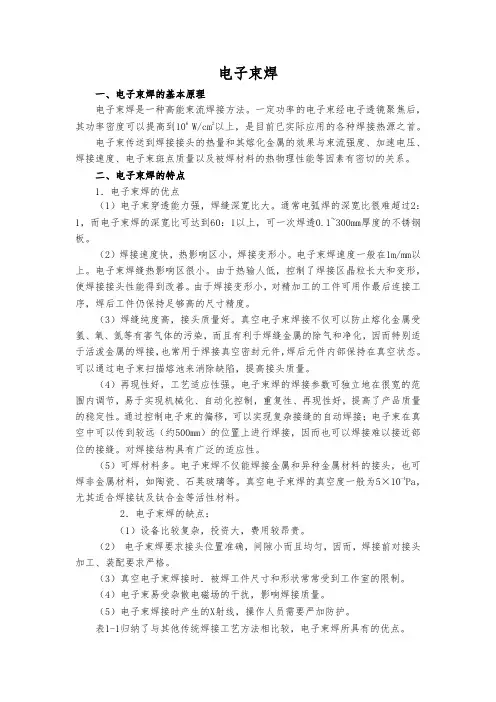

电子束焊

一、电子束焊的基本原理

电子束焊是一种高能束流焊接方法。一定功率的电子束经电子透镜聚焦后，其功率密度可以提高到106 W/cm2以上，是目前已实际应用的各种焊接热源之首。

电子束传送到焊接接头的热量和其熔化金属的效果与束流强度、加速电压、焊接速度、电子束斑点质量以及被焊材料的热物理性能等因素有密切的关系。

二、电子束焊的特点

1．电子束焊的优点

（1）电子束穿透能力强，焊缝深宽比大。通常电弧焊的深宽比很难超过2：1，而电子束焊的深宽比可达到60：1以上，可一次焊透0.1~300mm厚度的不锈钢板。

（2）焊接速度快，热影响区小，焊接变形小。电子束焊速度一般在1m/mm以上。电子束焊缝热影响区很小。由于热输人低，控制了焊接区晶粒长大和变形，使焊接接头性能得到改善。由于焊接变形小，对精加工的工件可用作最后连接工序，焊后工件仍保持足够高的尺寸精度。

（3）焊缝纯度高，接头质量好。真空电子束焊接不仅可以防止熔化金属受氢、氧、氮等有害气体的污染，而且有利于焊缝金属的除气和净化，因而特别适于活泼金属的焊接，也常用于焊接真空密封元件，焊后元件内部保持在真空状态。可以通过电子束扫描熔池来消除缺陷，提高接头质量。

（4）再现性好，工艺适应性强。电子束焊的焊接参数可独立地在很宽的范围内调节，易于实现机械化、自动化控制，重复性、再现性好，提高了产品质量的稳定性。通过控制电子束的偏移，可以实现复杂接缝的自动焊接；电子束在真空中可以传到较远（约500mm）的位置上进行焊接，因而也可以焊接难以接近部位的接缝。对焊接结构具有广泛的适应性。

（5）可焊材料多。电子束焊不仅能焊接金属和异种金属材料的接头，也可焊非金属材料，如陶瓷、石英玻璃等。真空电子束焊的真空度一般为5×10-4Pa，尤其适合焊接钛及钛合金等活性材料。

2．电子束焊的缺点：

（1）设备比较复杂，投资大，费用较昂贵。

（2） 电子束焊要求接头位置准确，间隙小而且均匀，因而，焊接前对接头加工、装配要求严格。

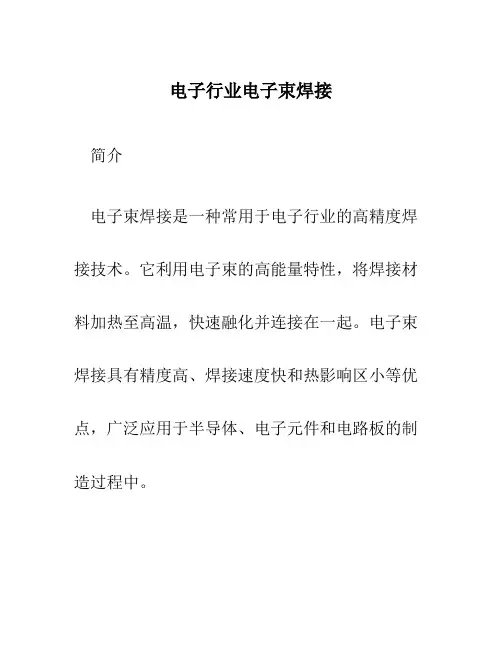

电子行业电子束焊接

简介

电子束焊接是一种常用于电子行业的高精度焊接技术。它利用电子束的高能量特性，将焊接材料加热至高温，快速融化并连接在一起。电子束焊接具有精度高、焊接速度快和热影响区小等优点，广泛应用于半导体、电子元件和电路板的制造过程中。 工艺流程

电子束焊接的工艺流程包括以下几个步骤：

1. 准备工作：对焊接材料进行清洁处理，确保表面不含杂质和氧化物。同时，需要根据焊接要求确定焊接参数，包括电子束功率、聚焦电压和聚焦电流等。

2. 对焊接材料进行定位和夹持：将待焊接的材料放置在焊接台上，并使用夹具进行固定，以确保焊接过程中的稳定性和准确性。 3. 开始焊接：启动电子束装置，将电子束聚焦并瞄准焊接位置。电子束穿过电子枪并聚焦在工件上，加热焊接材料达到融化温度并实现焊接。

4. 焊接结束：完成焊接后，关闭电子束装置，等待焊接区域冷却。同时，对焊接区域进行检查，确保焊接质量符合要求。

特点和优势

电子束焊接在电子行业中得到广泛应用，主要受益于以下几个特点和优势： • 高精度：电子束焊接能够提供非常精确的焊接结果，焊接位置和焊缝的尺寸控制非常准确，有助于保证电子产品的稳定性和可靠性。

• 焊接速度快：电子束焊接的加热速度非常快，因为电子束本身具有高能量，能够迅速将焊接材料加热至融化温度。相比传统焊接方法，电子束焊接能够大大缩短焊接时间，提高生产效率。

• 热影响区小：电子束焊接时，焊接区域受热的时间非常短，因此在焊接过程中产生的热量对材料周围的影响非常小。这意味着电子束焊接可以避免或减少由于热应力引起的变形和损坏，提高焊接质量。

• 适用范围广：电子束焊接可以应用于各种材料的焊接，包括金属、陶瓷和非金属材料。它在不同类型的电子元件、半导体和电路板的制造过程中都有重要的应用价值。

• 自动化程度高：电子束焊接可以与自动化设备相结合，实现工艺的自动化和智能化。通过编程和机器控制，可以实现焊接参数的精确控制和焊接过程的自动化控制。
