建筑制图与识图题库

一、填空题

1、工程建设制图中的主要可见轮廓线应选用 粗实线

2、图样上的尺寸包括 尺寸界线 、 尺寸线 、_尺寸起止符号 、 尺寸数字

3、标高有相对标高和 绝对标高 ，相对标高的零点是青岛附近黄海海平面

4、房屋施工图由于专业分工的不同，分为 建筑施工图 、 结构施工图和

设备施工图

5、指北针圆的直径宜为 24mm ，用细实线绘制。

6、在建筑平面图中，横行定位轴线应用 阿拉伯数字 从 左 至 右

依次编写；竖向定位轴线应用 大写拉丁字母 从 下 至 上 顺序编写。

7、工程制图图幅幅面主要有 5 种。

8、根据不同的剖切方式，剖面图有全 剖面图、 阶梯 剖面图、展开 剖面图、 局部 剖面图和 分层 剖面图。

9、为保护钢筋、防蚀防火，并加强钢筋与混凝土的粘结力，钢筋至构件表面应有一定厚度的混凝土，这层混凝土称为__混凝土保护层__。

10、民用建筑一般由基础、___墙和柱____、楼板层和地坪层、___楼梯__、屋顶、门窗等六大部分组成。

11、混凝土是由__水泥、沙子、石子和水__按一定例配合，经搅拌、捣实、养护而成的一种人造石

12．定位轴线是确定_结构及构造_ 位置及 标志尺寸的基准线。

13．两点水平 面投影重合，且 上面可见，下面_不可见。

14．建筑工程图上的尺寸单位，除_____标高_____及_____总平面图___以M为单位外，均以__MM____ 为单位 。

15．当采用1：1000的比例绘图时，比例尺上的1mm代表实际长度为_1000MM_____ 。

16.组合体尺寸可分 __定形____尺寸、_定位_____ 尺寸、_总_____ 尺寸。

19.纵轴是指建筑物的 长轴，其编号是以阿拉伯数字_标注的。

建筑制图基础 ► 复习指导 ► 识图、读图答案

1

1.在图1中，与投影面V平行的直线有（ 2 ）条 5.在图2中，与投影面H平行的平面有（ ABC ）

2.在图1中，与投影面V垂直的直线是（BC ） 6.在图2中，与投影面V垂直的平面有（ 2 ）个

3.在图1中，所有投影面上的重影点有（ 2 ）个 7.在图2中，侧垂面是（ AEF ）

4.在图1中，C点W面的投影点是（ D ） 8.在图2中，与三个投影面都倾斜的平面是（ACE ）

9.在图3中，点A与点B是（V面 ）重影点 11.在图4中，平行于V投影面的直线共（ 2 ）条

10.在图3中，点A在点B的（ 正前方 ） 12.在图4中，垂直于W投影面的平面共（ 2 ）个

13.图4中的物体应为（ 棱台 ）

14.图4中的所有投影面上的重影点共有（ 10 ）个

15.图4中直线AB和BC的夹角为（钝角 ）

16.在图5中，点A在点B的（右下方 ） 20. 图6中的物体应为（棱柱 ）

17.在图5中，直线EC为（正垂线 ） 21.图6中的所有投影面上的重影点共有（16 ）个

18.在图5中，平行于H投影面的直线共（ 1 ）条 22.图6中直线AB和BC的夹角为（ 钝角 ）

19.在图5中，在B点右下方的点有（ 2 ）个 23.图6中，铅垂面应为（ 2 ）个

24.图6中，侧垂线应为（4

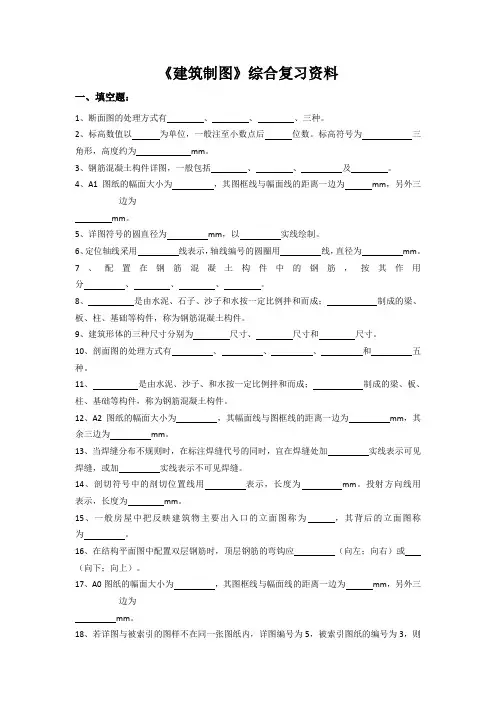

《建筑制图》综合复习资料

一、填空题：

1、断面图的处理方式有 、 、 、三种。

2、标高数值以 为单位，一般注至小数点后 位数。标高符号为 三角形，高度约为 mm。

3、钢筋混凝土构件详图，一般包括 、 、 及 。

4、A1图纸的幅面大小为 ，其图框线与幅面线的距离一边为 mm，另外三边为

mm。

5、详图符号的圆直径为 mm，以 实线绘制。

6、定位轴线采用 线表示，轴线编号的圆圈用 线，直径为 mm。

7、配置在钢筋混凝土构件中的钢筋，按其作用分 、 、 、 。

8、 是由水泥、石子、沙子和水按一定比例拌和而成； 制成的梁、板、柱、基础等构件，称为钢筋混凝土构件。

9、建筑形体的三种尺寸分别为 尺寸、 尺寸和 尺寸。

10、剖面图的处理方式有 、 、 、 和 五种。

11、 是由水泥、沙子、和水按一定比例拌和而成； 制成的梁、板、柱、基础等构件，称为钢筋混凝土构件。

12、A2图纸的幅面大小为 ，其幅面线与图框线的距离一边为 mm，其余三边为 mm。

13、当焊缝分布不规则时，在标注焊缝代号的同时，宜在焊缝处加 实线表示可见焊缝，或加 实线表示不可见焊缝。

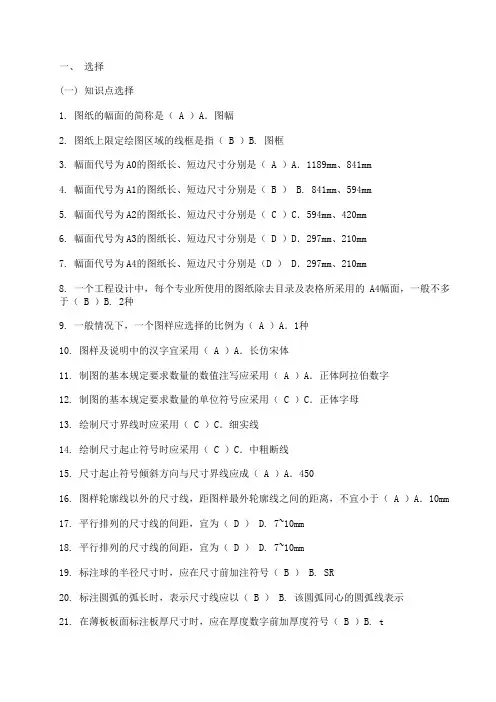

一、 选择

(一) 知识点选择

1. 图纸的幅面的简称是（ A ）A．图幅

2. 图纸上限定绘图区域的线框是指（ B ）B. 图框

3. 幅面代号为A0的图纸长、短边尺寸分别是（ A ）A．1189mm、841mm

4. 幅面代号为A1的图纸长、短边尺寸分别是（ B ） B. 841mm、594mm

5. 幅面代号为A2的图纸长、短边尺寸分别是（ C ）C．594mm、420mm

6. 幅面代号为A3的图纸长、短边尺寸分别是（ D ）D．297mm、210mm

7. 幅面代号为A4的图纸长、短边尺寸分别是（D ） D．297mm、210mm

8. 一个工程设计中，每个专业所使用的图纸除去目录及表格所采用的A4幅面，一般不多于（ B ）B. 2种

9. 一般情况下，一个图样应选择的比例为（ A ）A．1种

10. 图样及说明中的汉字宜采用（ A ）A．长仿宋体

11. 制图的基本规定要求数量的数值注写应采用（ A ）A．正体阿拉伯数字

12. 制图的基本规定要求数量的单位符号应采用（ C ）C．正体字母

13. 绘制尺寸界线时应采用（ C ）C．细实线

14. 绘制尺寸起止符号时应采用（ C ）C．中粗断线

15. 尺寸起止符号倾斜方向与尺寸界线应成（ A ）A．450

16. 图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离，不宜小于（ A ）A．10mm

17. 平行排列的尺寸线的间距，宜为（ D ） D. 7~10mm

18. 平行排列的尺寸线的间距，宜为（ D ） D. 7~10mm

19. 标注球的半径尺寸时，应在尺寸前加注符号（ B ） B. SR

20. 标注圆弧的弧长时，表示尺寸线应以（ B ） B. 该圆弧同心的圆弧线表示

21. 在薄板板面标注板厚尺寸时，应在厚度数字前加厚度符号（ B ）B. t

22. 一般制图的第一个步骤是（ A ）A．绘制图样底稿

23. 一般制图的最后一个步骤是（D ） D. 图纸整理
