土木工程制图复习提纲

考试题型及题量(参考)

1、 填空题：40空，40分

2、 简答题：4题，20分

3、 画剖（断）面图1题，10分

4、 识图绘图题，3题，共30分

复习要点

第一章 制图基本规定

一、 图线的种类和用途

二、 尺寸的组成以及标注绘制要求

三、 尺寸数字的单位

四、 尺寸的简化标注

五、 标高符号的绘制和标注

第二章 剖面图和断面图

一、 剖面图和断面图的形成和区分

二、 剖切符号的组成和标注

三、 剖面图和断面图的绘制

四、 常用的剖切方法的选择

第三章 建筑施工图

一、 房屋施工图的组成、建筑施工图的组成

二、 建筑总平面图的常用比例和作用

三、 建筑总平面图中常用图例的识读

四、 等高线、风玫瑰、指北针的作用和绘制要求

五、 建筑平面图的形成和命名

六、 建筑平面图的常用比例和作用

七、 建筑平面图的图线要求和主要内容的识读

八、 建筑平面图中定位轴线的标注

九、 建筑平面图的平面尺寸标注要求和方法

十、 建筑立面图的用途和常用比例

十一、 建筑立面图的形成和命名

十二、 建筑立面图的线型和各部位的标高标注

十三、 建筑立面图的门窗图例

十四、 建筑剖面图的用途和常用比例

十五、 建筑剖面图的形成和剖切位置的选择

十六、 建筑剖面图的主要内容线型

十七、 建筑剖面图的尺寸标注内容

十八、 建筑详图的常用类型和比例

十九、 墙身剖面图的组成和构造识读

二十、 楼梯的组成和楼梯详图的组成

二十一、 楼梯平面图、剖面图的绘制和识读

第四章 结构施工图和结构图

一、 结构施工图的内容

二、 结构的概念和分类

三、 钢筋混凝土结构中钢筋和混凝土的作用 四、 钢筋的分类、级别和保护层

五、 钢筋布置图的组成、内容和绘制

六、 钢屋架结构图的组成

七、 基础图的组成和绘制

八、 楼层结构平面图的主要内容和有关符号的含义

土木工程制图B试题 第1页 共5页

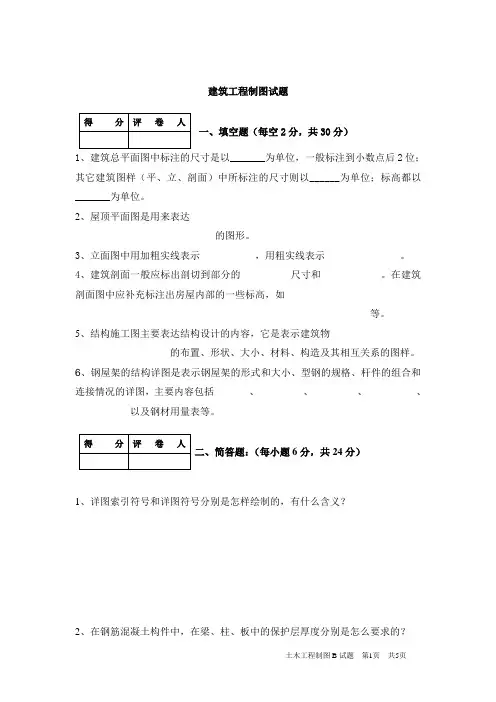

建筑工程制图试题

得分 评卷人

一、填空题（每空2分，共30分）

1、建筑总平面图中标注的尺寸是以_______为单位，一般标注到小数点后2位；其它建筑图样（平、立、剖面）中所标注的尺寸则以______为单位；标高都以_______为单位。

2、屋顶平面图是用来表达_____________________________________________

____________________________的图形。

3、立面图中用加粗实线表示___________，用粗实线表示_______________。

4、建筑剖面一般应标出剖切到部分的__________尺寸和____________。在建筑剖面图中应补充标注出房屋内部的一些标高，如__________________________

___________________________________________________________等。

5、结构施工图主要表达结构设计的内容，它是表示建筑物________________

___________________的布置、形状、大小、材料、构造及其相互关系的图样。

6、钢屋架的结构详图是表示钢屋架的形式和大小、型钢的规格、杆件的组合和连接情况的详图，主要内容包括_______、_________、_________、__________、___________以及钢材用量表等。

得分 评卷人 二、简答题：（每小题6分，共24分）

1、详图索引符号和详图符号分别是怎样绘制的，有什么含义？

2、在钢筋混凝土构件中，在梁、柱、板中的保护层厚度分别是怎么要求的？ 土木工程制图B试题 第2页 共5页

.. ..

建筑工程制图试题

得分 评卷人

一、填空题（每空2分，共30分）

1、建筑总平面图中标注的尺寸是以_______为单位，一般标注到小数点后2位；其它建筑图样（平、立、剖面）中所标注的尺寸则以______为单位；标高都以_______为单位。

2、屋顶平面图是用来表达_____________________________________________

____________________________的图形。

3、立面图中用加粗实线表示___________，用粗实线表示_______________。

4、建筑剖面一般应标出剖切到部分的__________尺寸和____________。在建筑剖面图中应补充标注出房屋内部的一些标高，如__________________________

___________________________________________________________等。

5、结构施工图主要表达结构设计的内容，它是表示建筑物________________

___________________的布置、形状、大小、材料、构造及其相互关系的图样。

6、钢屋架的结构详图是表示钢屋架的形式和大小、型钢的规格、杆件的组合和连接情况的详图，主要内容包括_______、_________、_________、__________、___________以及钢材用量表等。

填空题(每空1分，共10分)

1.点的标高投影是用点的H投影加注_________的方法来表示的。

2.在钢筋混凝土结构施工图中，代号○表示_________级钢。

3.平面的W投影反映平面图形的实形，该平面为_________。

4.公路路线工程图包括路线平面图、_________和路基横断面图。

5.在正二测中，用简化系数时，深度方向的轴向变形系数为_________。

1 建筑工程制图知识点总结（3、 4章）

1.图样中所标注尺寸表示物体的真实大小，与绘图比例、绘图的准确度无关

图样的尺寸以mm为单位时，不需要注明。若采用其他单位时，必须注明单位或名称。

2.尺寸四要素：①尺寸数字②尺寸箭头③尺寸界线④尺寸线

3.建造房屋经过的两个过程：一、设计 二、施工。（简单了解设计图和施工图的概念并予以区分）

4.建筑物按使用功能通常分为：工业建筑 农业建筑 民用建筑（民用建筑又分为居住建筑与公共建筑两种）

5.不同的建筑物的构成各异但都具有其主要构成部分是：基础 墙体 屋顶 楼面 楼梯 门窗 六部分。

6.房屋施工图按专业分工不同有分为：建筑施工图 （建施） 结构施工图（结施） 设备施工图（设施）

7.房屋施工图：图纸目录 施工总说明 建施 设施 结施

8.建筑施工图：施工总说明 总平面图 门窗表 建筑平面图 建筑立面图

建筑剖面图 建筑详图

建筑施工图，包括以下主要图纸内容

（1）图纸首页，首页图是建筑施工图的第一页，它的内容一般包括：图纸目录、设计总说明、建筑装修及工程做法、门窗表等

（2）建筑总平面图（3）建筑平面图（4）建筑立面图（5）建筑剖面图（6）建筑详图

9.建筑施工图的主要作用：为施工放线，砌筑基础及墙身，建造楼板 楼梯 屋顶，安装门窗，室内外装饰以及编制预算和施工组织计划提供依据。

10.建筑施工图的定位轴线作用：施工定位 放线。凡是承重墙、柱子等主要承重构件都应该画上轴线来定位。

11.定位轴线采用细点画线表示并予以编号。端部用直径为（8至10毫米）的细实线圆圈编号，横向用阿拉伯数字，从左至右，竖向用大写拉丁字母，从下至上。

附加分轴线用分数来编写：分母表示前一轴线编号，分子表示附加轴线编号

（其中I O Z三个字母不能用以免与数字混淆）

12.尺寸单位在建筑总平面图中和标高时以米（m)标注（形式：＋0.000），其余均以毫米（mm)标注。
