塔式起重机安装施工方案

编制目录

第一章 编制依据

第二章 基本概况

第三章 施工安排

第四章 塔机及其设置条件的准备

第五章 塔机装拆施工组织和责任制

第六章 塔式起重机的安装方案

第七章 塔机顶升作业和管理措施

第八章 塔机附着作业和管理措施

第九章 塔机拆除作业和管理措施

塔式起重机安装与拆除施工方案

前 言

本施工方案是在认真对本工程现场实地勘察的基础上，遵循国家的技术管理标准的有关规定，以及我公司的安全、质量体系文件，用以指导塔机安拆工程的施工管理，以确保优质、高速、安全、文明地完成塔机安拆任务。本方案由项目经理、公司技术、安全部门审核后，由企业总工批准，经建设、监理同意后方可实施。

第一章 编制依据

1. 塔式起重机安全规程GB 5144-2006

2. 塔式起重机性能试验B/T 5031-1994

3. 塔式起重机技术条件GB 9462

4. 塔式起重机可靠性试验方法GB/T 17806—1999

5. 《建筑机械使用安全技术规程》(JGJ33-2001)

6. 施工现场的平面布置；

7. 塔式起重机的安装位置及周围环境；

8. 塔式起重机的使用说明书；

9. 塔式起重机的拆卸方法。

10. 本工程施工组织设计

11. 施工图纸

第二章 基本概况

一、工程概况

本工程总建筑面积为24414、28m2，建筑高度1#楼为52.8m，6#楼

为46.8m，地下1层，地上1#楼17层，6#楼15层。结构形式为：框剪结构。

二、地理位置及气象情况：

本工程位于赤峰市松山区西站大街 ，丽水河畔小区1#、6#商住楼。根据赤峰市有关气象资料，四季风向以西北风为主导风向，最大风速5m/s。

第三章 施工安排

1、 本工程1#塔式起重机一台，规格型号为QTZ40，制造厂家为济南恒升工程机械有限公司。6#为塔式起重机一台，规格型号为QTZ315，制造厂家为山东鸿达建工集团有限公司。采用50T吊车进行安装作业。

1

塔

式

起

重

机

安

装

方

案

2

塔式起重机安装方案

一、编制依据

1、QTZ80（6012）型塔吊使用说明书；

2、《建筑机械使用安全技术规程》JGJ33—2001；

3、《建筑塔式起重机安全规程》GB5144-94；

4、《起重机械安全规程》GB6067-86；

5、《建筑施工安全检查标准》JGJ59-99

6、建设部《加强塔式起重机安全使用管理的若干规定》

7、本工程施工图纸及施工组织设计

二、工程概况

工程名称 婺源县聚芳永茶业有限公司茶产业链综合投资项目

工程地址 婺源县工业园

建筑面积 26623.00㎡

建筑高度 32米

设备名称 塔式起重机

设备型号 QTZ80（6012）

安装高度 35米

施工单位 深圳市越众（集团）股份有限公司

安装单位 惠州市宏昌建筑机械有限公司

安装时间 2012 年 月 日

三、塔机概况

3

四、技术措施

1、安装作业前，公司总负责人组织实施全体作业员工学习领会安装方案，进行安全技术交底，落实到每项工作的实处，要求每个作业人员理解工作内容、 技术要求规范和安全措施，领会注意事项。

2、作业人员必须是经过培训考试合格，起重工、安装工及电工需持证上岗，进 入施工作业现场必须戴好安全帽，高空作业时，需系好安全带，穿防滑鞋。 在冬季、雨季作业应采取防滑措施。

3、安装作业区域范围内应设置安全警戒线，由施工现场派专人看守，无关人员 不得进入警戒线区域。

4、安装作业人员工作岗位明确，作业职责清楚，既要坚守工作岗位，又要相互 配合，自觉遵守安全操作规程，完善安全技术措施。

5、油站、顶升油缸横梁、爬抓应有专人操作，职责明确，并相互监督、协调。 拆除螺栓、螺母时，使用的铁锤与扳手应握牢固，必要时牵挂防坠绳，以防 止螺栓、螺母、铁锤、扳手等拆卸物件从高空坠落。在使用铁锤打击物件时 操作者应由熟练的作业员承担。

6、在塔机顶升作业中， 视风力来临前， 进行必备的风速仪测试， 当风力大于 6m/s 时，应停止作业，严禁强行作业。

1

塔机安、拆施工方案

工程名称：

编制日期： 2019年3月1日

2 一、工程概况

1、工程名称：

2、建设单位：

3、设计单位：

4、勘察单位：

5、监理单位：

6、承建单位：

7、安装单位：

8、工程地址：

9、建设规模：本工程1#、2#住宅楼 地上33层地下2层，建筑高度97.5米，结构形式为剪力墙结构。

为确保本工程的正常施工进度和垂直运输的需要，在本工程中拟投入3台塔吊（QTZ63型）。由于本工程占地面积较大，若要塔吊尽可能的覆盖大的范围和对场地材料周转调运方便则须对整个图纸进行综合分析，考虑各种因素取其重而弃其轻。3台塔吊具体位置见施工平面布置定位图。

二、设备安装质量保证措施

1、该设备安装的质量目标是：塔式起重机安装完毕后金属结构所有连接点连接可靠，紧固符合技术要求，塔身轴心线对支撑面的侧向垂直度≤4/1000；主要零部件和工作机构运转正常，平稳无异常符合标准要求，电气系统工作可靠有隔离装置，总电源回路的短路保护，失压保护，零位保护，机构的过流保护，断错相保护且接地符合规定要求并可防雷，于安全保护装置经调试后灵敏，有效，可靠。防护措施应该完好，液压系统工作可靠无漏油现象；进行空载试验，超载试验，力矩试验，安全装置试验，达到《起重机械监督检验规程》的要求，能顺利验收。

2、保证措施

（1）经常组织施工人员学习理论基础知识，进行专业技术培训，使施工人员的知识水平和技术水平不断提高，完全胜任自己的本职工作。

（2）充分做发施工前的准备工作，保证施工中所用的机械工具，吊装索具，安全用品等齐全完好，为安全生产创造条件。

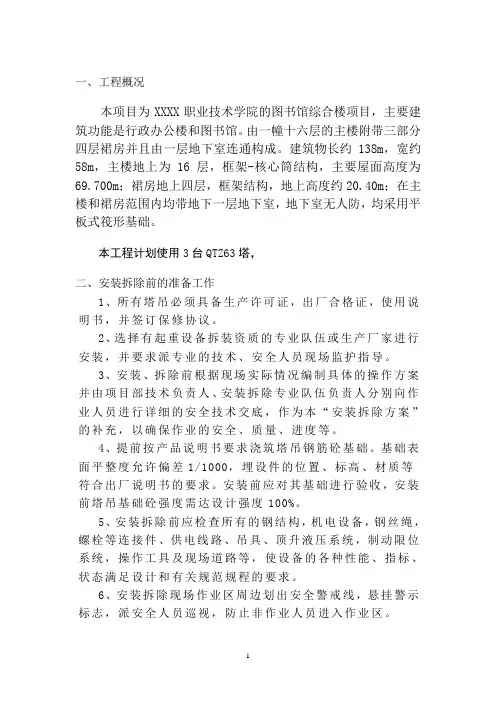

1 一、工程概况

本项目为XXXX职业技术学院的图书馆综合楼项目，主要建

筑功能是行政办公楼和图书馆。由一幢十六层的主楼附带三部分

四层裙房并且由一层地下室连通构成。建筑物长约138m，宽约

58m，主楼地上为16层，框架-核心筒结构，主要屋面高度为

69.700m；裙房地上四层，框架结构，地上高度约20.40m；在主

楼和裙房范围内均带地下一层地下室，地下室无人防，均采用平

板式筏形基础。

本工程计划使用3台QTZ63塔，

二、安装拆除前的准备工作

1、所有塔吊必须具备生产许可证，出厂合格证，使用说

明书，并签订保修协议。

2、选择有起重设备拆装资质的专业队伍或生产厂家进行

安装，并要求派专业的技术、安全人员现场监护指导。

3、安装、拆除前根据现场实际情况编制具体的操作方案

并由项目部技术负责人、安装拆除专业队伍负责人分别向作

业人员进行详细的安全技术交底，作为本“安装拆除方案”

的补充，以确保作业的安全、质量、进度等。

4、提前按产品说明书要求浇筑塔吊钢筋砼基础。基础表

面平整度允许偏差1/1000，埋设件的位置、标高、材质等

符合出厂说明书的要求。安装前应对其基础进行验收，安装

前塔吊基础砼强度需达设计强度100%。

5、安装拆除前应检查所有的钢结构，机电设备，钢丝绳，

螺栓等连接件、供电线路、吊具、顶升液压系统，制动限位

系统，操作工具及现场道路等，使设备的各种性能、指标、

状态满足设计和有关规范规程的要求。

6、安装拆除现场作业区周边划出安全警戒线，悬挂警示

标志，派安全人员巡视，防止非作业人员进入作业区。

2 7、准备好J6经纬仪、水准仪、弯矩测力扳手，ZC298B-2

电阻测试仪、钢卷尺等监视和测量器具。

8、准备好25t吊车、载重汽车等运输吊装机械以及其它

的机具、安全检查劳保用品等。

三、安装拆除管理组织

安装拆除队伍由签订合同的专业队伍负全面责任，但必

须在工程项目部和建设、监理、政府安全监督部门的监督管

理下实施。该分项工程施工管理体系图如下：
