模块七:平法—条形基础(试题)
- 格式:docx
- 大小:23.92 KB
- 文档页数:3
平法算量考试题及答案一、单项选择题(每题2分,共20分)1. 平法算量中,以下哪个选项不是钢筋的表示方法?A. 直径B. 长度C. 根数D. 颜色答案:D2. 在平法算量中,钢筋的直径通常用哪个字母表示?A. DB. LC. RD. Φ答案:D3. 平法算量中,以下哪个选项是正确的梁的表示方法?A. KLB. WLC. TLD. GL答案:A4. 在平法算量中,板的表示方法通常是什么?A. PBB. PLC. BLD. SL答案:B5. 平法算量中,柱的表示方法通常是什么?A. ZLB. JLC. CL答案:A6. 在平法算量中,以下哪个选项不是墙体的表示方法?A. QLB. MLC. WLD. GL答案:D7. 平法算量中,以下哪个选项是正确的楼梯的表示方法?A. TLB. SLC. GLD. BL答案:B8. 在平法算量中,基础的表示方法通常是什么?B. FLC. GLD. BL答案:B9. 平法算量中,以下哪个选项不是门窗的表示方法?A. MB. CC. DD. W答案:C10. 在平法算量中,以下哪个选项是正确的阳台的表示方法?A. YLB. BLC. WLD. GL二、多项选择题(每题3分,共15分)11. 平法算量中,钢筋的表示方法包括哪些?A. 直径B. 长度C. 根数D. 颜色E. 形状答案:ABCE12. 在平法算量中,梁的表示方法包括以下哪些?A. 框架梁B. 连续梁C. 悬挑梁D. 井字梁答案:ABCDE13. 平法算量中,板的表示方法包括以下哪些?A. 预应力板B. 现浇板C. 预制板D. 空心板E. 叠合板答案:ABCDE14. 在平法算量中,柱的表示方法包括以下哪些?A. 框架柱B. 构造柱C. 暗柱D. 角柱E. 边柱答案:ABCDE15. 平法算量中,墙体的表示方法包括以下哪些?A. 砖墙B. 混凝土墙C. 砌块墙D. 轻质墙E. 隔墙答案:ABCDE三、判断题(每题2分,共20分)16. 平法算量中,钢筋的直径和长度是必须标注的。

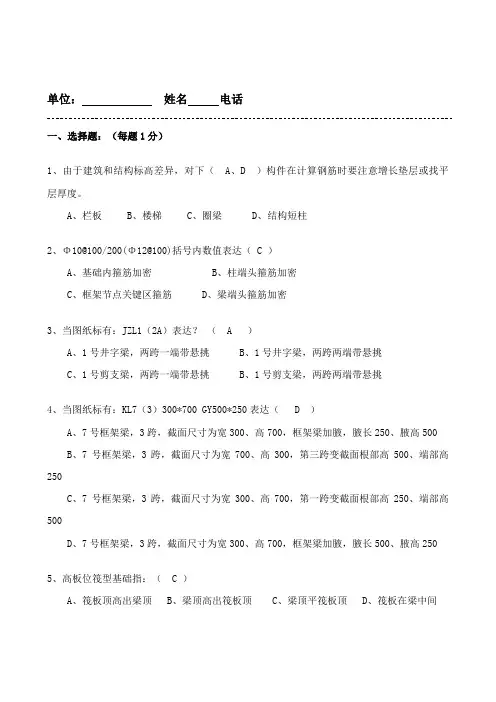

单位:姓名电话一、选择题:(每题1分)1、由于建筑和结构标高差异,对下( A、D )构件在计算钢筋时要注意增长垫层或找平层厚度。
A、栏板B、楼梯C、圈梁D、结构短柱2、Φ10@100/200(Φ12@100)括号内数值表达( C )A、基础内箍筋加密B、柱端头箍筋加密C、框架节点关键区箍筋D、梁端头箍筋加密3、当图纸标有:JZL1(2A)表达?( A )A、1号井字梁,两跨一端带悬挑B、1号井字梁,两跨两端带悬挑C、1号剪支梁,两跨一端带悬挑 B、1号剪支梁,两跨两端带悬挑4、当图纸标有:KL7(3)300*700 GY500*250表达( D )A、7号框架梁,3跨,截面尺寸为宽300、高700,框架梁加腋,腋长250、腋高500B、7号框架梁,3跨,截面尺寸为宽700、高300,第三跨变截面根部高500、端部高250C、7号框架梁,3跨,截面尺寸为宽300、高700,第一跨变截面根部高250、端部高500D、7号框架梁,3跨,截面尺寸为宽300、高700,框架梁加腋,腋长500、腋高2505、高板位筏型基础指:( C )A、筏板顶高出梁顶B、梁顶高出筏板顶C、梁顶平筏板顶D、筏板在梁中间6、基础梁箍筋信息标注为:10Φ12@100/Φ12@200(6)表达( B )A、直径为12一级钢,从梁端向跨内,间距100设立每边5道,其它间距为200,均为6支箍B、直径为12一级钢,从梁端向跨内,间距100设立每边10道,其它间距为200,均为6支箍C、直径为12一级钢,加密区间距100设立10道,其它间距为200,均为6支箍D、直径为12一级钢,加密区间距100设立5道,其它间距为200,均为6支箍7、板块编号中XB表达?( B )A、现浇板B、悬挑板C、延伸悬挑板D、屋面现浇板8、任何情况下,受拉钢筋锚固长度不得小于:( A )A、200mmB、250mmC、300mmD、350mm9、任何情况下,受拉钢筋搭接长度不得小于( C )A、200mmB、250mmC、300mmD、350mm10、当纵向钢筋搭接接头面积百分率为25%时,纵向受拉钢筋修正系数为:( A )A、1.2B、1.4C、1.6D、1.811、Φ6抗震箍筋弯钩结构规定采用135度弯钩,弯钩平直段取值为:( A )A、75B、10dC、 85D、12d12、抗震箍筋弯钩结构规定采用135度弯钩,弯钩平直段取值为:( B )A、10d 85mm中取大值B、10d 75mm中取大值C、12d 85mm中取大值D、12d 75mm中取大值13、框架梁上部钢筋第一排所有为4根通长筋,第二排为2根支座负筋,支座负筋升出支座长度为( B )A、1/5LnB、1/4LnC、1/3LnD、其它值14、架立钢筋同支座负筋搭接长度为:( C )A、15dB、12dC、150D、25015、当梁腹板高度Hw大于多少时必需配置结构钢筋?其间距不得大于多少?( C )A、450 250B、800 250C、450 200D、800 20016、搭接区箍筋直径大于d/4,(d为搭接区钢筋( C )),间距不应大于100及5d(d为搭接区钢筋( C ))A、最大直径、最大直径B、最小直径、最大直径C、最大直径、最小直径D、最小直径、最小直径17、砼强度等级小于C25时,混凝土保护层表中最小厚度数值应增长( D )A、2B、10C、15D、518、现板中配筋Φ8/10@150,Φ8和Φ8之间间距为( A ),Φ10和Φ10之间间距为( A )Φ8和Φ10之间间距为( B)A、300B、150C、200D、7519、非抗震框架梁箍筋加密区鉴定条件为:( D )A、1.5Hb(梁高)、500mm取大值B、2Hb(梁高)、500mm取大值C、500mmD、通常不设加密区20、梁下部不伸入支座钢筋在什么位置断开( D )A、距支座边0.05LnB、距支座边0.5LnC、距支座边0.01LnD、距支座边0.1Ln21、非框架梁下部纵筋在中间支座和端支座锚固长度为:带肋( D),光圆为( B )。

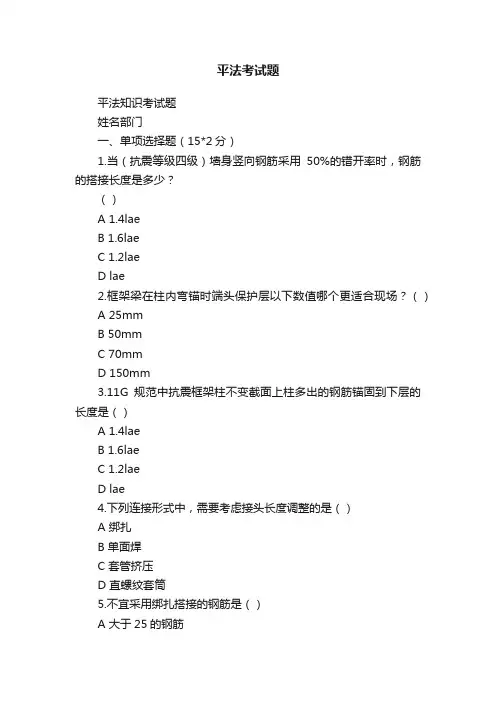

平法考试题平法知识考试题姓名部门一、单项选择题(15*2分)1.当(抗震等级四级)墙身竖向钢筋采用50%的错开率时,钢筋的搭接长度是多少?()A 1.4laeB 1.6laeC 1.2laeD lae2.框架梁在柱内弯锚时端头保护层以下数值哪个更适合现场?()A 25mmB 50mmC 70mmD 150mm3.11G规范中抗震框架柱不变截面上柱多出的钢筋锚固到下层的长度是()A 1.4laeB 1.6laeC 1.2laeD lae4.下列连接形式中,需要考虑接头长度调整的是()A 绑扎B 单面焊C 套管挤压D 直螺纹套筒5.不宜采用绑扎搭接的钢筋是()A 大于25的钢筋B 大于28的钢筋C 受拉钢筋大于25、受压钢筋大于28的钢筋D大于22的钢筋6.计算圆钢180度弯钩时,要增加弯钩长度,每个弯钩一般为多少?()A 6.25dB 11.9dC 现场试弯后确定D 12.5d7.梁下部不伸入支座的纵筋的长度是梁净跨的多少倍?()A 0.8B 0.9C 1D 1.18.筏板端部采用弯钩交错的方式进行封边时,底部钢筋与顶部钢筋交错多少?()A 150B 200C 250D 3009.有抗扭腰筋非框架梁下部伸入支座的纵筋的长度是多少?()A 12dB 15dC LaD 15010.KL1(5B)中的(5B)是指?()A 5跨B 3跨,2端悬挑C 4跨,一端悬挑D 5跨,两端悬挑11.下列选项中属于机械连接的是()A 套管挤压B 绑扎C 单面焊D 电渣压力焊12.屋面框架梁在平法图集里面表达用什么字母表示?()A KLB KZLC JZLD WKL13.当钢筋采用50%的错开率时,钢筋的搭接长度修正系数是多少?()A 1.2B 1.4C 1.614.钢筋采用机械连接时,相邻钢筋的连接点错开的距离是多少?()A ≥500B 35dC 500和35d取大值D 40d15.梁底部有现浇板时,梁箍筋的弯钩位置宜设置在()A 梁顶B 梁底C梁底、梁顶均可 D 梁的四角均可二、判断题(15*2分)1. 基础主梁下部二排筋向跨内延伸长度为Ln/3()2.不同直径的钢筋相互搭接时,按直径小的钢筋计算搭接长度()3. 梁高度变截面尺寸小于等于设定值(hc-50)/6时,纵筋连续通过()4. 端柱、小墙肢的竖向钢筋与箍筋构造同暗柱()5. 抗震KZ中纵筋采用搭接连接时,搭接长度范围内箍筋应加密()6. 11G中,梁混凝土保护层是指纵筋外缘至截面边缘的距离()7. 11G系列规范中,基础顶部为默认嵌固部位()8. 11G系列规范中,钢筋的最小搭接长度是300()9. 11G系列规范中,钢筋的最小锚固长度是200()10. 当梁的集中标注和原位标注冲突时,以原位标注为准()11. 井字梁在平法图集里面用JZL表示()12. 平法标注中架立筋与支座负筋搭接长度为15d()13. 板的温度筋与负筋的搭接长度为Ll()14. 在平法图集中,用XL表示斜梁()15.框架梁第一排负筋伸入跨内的长度是Ln/3,第二排负筋伸入跨内的长度是Ln/4 ()三.计算题:40分附图:受拉钢筋基本锚固数值表计算KL1的全部钢筋并绘制钢筋图样,要求以排布图的形式呈现。

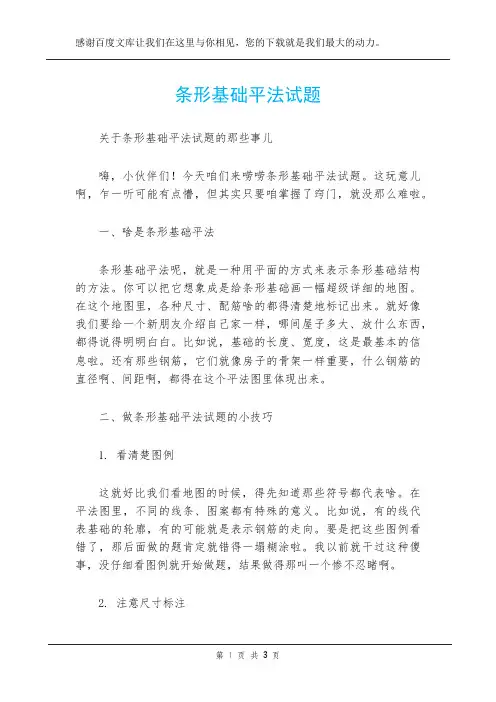

条形基础平法试题关于条形基础平法试题的那些事儿嗨,小伙伴们!今天咱们来唠唠条形基础平法试题。
这玩意儿啊,乍一听可能有点懵,但其实只要咱掌握了窍门,就没那么难啦。
一、啥是条形基础平法条形基础平法呢,就是一种用平面的方式来表示条形基础结构的方法。
你可以把它想象成是给条形基础画一幅超级详细的地图。
在这个地图里,各种尺寸、配筋啥的都得清楚地标记出来。
就好像我们要给一个新朋友介绍自己家一样,哪间屋子多大、放什么东西,都得说得明明白白。
比如说,基础的长度、宽度,这是最基本的信息啦。
还有那些钢筋,它们就像房子的骨架一样重要,什么钢筋的直径啊、间距啊,都得在这个平法图里体现出来。
二、做条形基础平法试题的小技巧1. 看清楚图例这就好比我们看地图的时候,得先知道那些符号都代表啥。
在平法图里,不同的线条、图案都有特殊的意义。
比如说,有的线代表基础的轮廓,有的可能就是表示钢筋的走向。
要是把这些图例看错了,那后面做的题肯定就错得一塌糊涂啦。
我以前就干过这种傻事,没仔细看图例就开始做题,结果做得那叫一个惨不忍睹啊。
2. 注意尺寸标注尺寸可是很关键的哦。
基础的长度、宽度、高度,每一个数字都不能放过。
有时候,出题人就喜欢在尺寸上给我们设陷阱。
可能会把单位换一下,或者故意给个很相似的数字误导我们。
所以,看到尺寸的时候,一定要瞪大眼睛,仔细核对。
我记得有一次考试,有道题就是因为我没注意尺寸的单位,结果算出的答案和正确答案差了十万八千里呢。
3. 理解配筋原理钢筋是条形基础的重要组成部分,所以配筋这块一定要搞清楚。
要知道为什么在这个地方放这种规格的钢筋,钢筋之间的间距为什么是这么大。
这就需要我们对结构力学有一定的了解啦。
不过也别害怕,只要我们多看看教材上的例子,多做几道题,慢慢地就会理解的。
比如说,在承受较大压力的地方,钢筋的直径可能就会大一些,间距也会小一些,这样才能保证基础的稳固性。
三、那些容易出错的地方1. 节点处理节点是条形基础里比较复杂的部分。

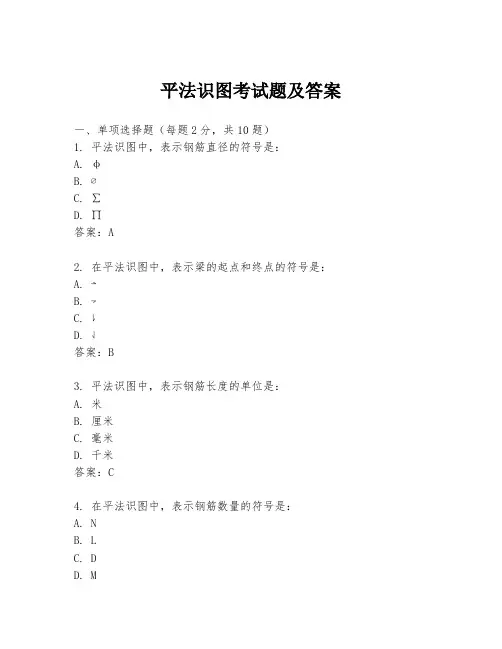

平法识图考试题及答案一、单项选择题(每题2分,共10题)1. 平法识图中,表示钢筋直径的符号是:A. φB. ∅C. ∑D. ∏答案:A2. 在平法识图中,表示梁的起点和终点的符号是:A. ⇀B. ⇁C. ⇂D. ⇃答案:B3. 平法识图中,表示钢筋长度的单位是:A. 米B. 厘米C. 毫米D. 千米答案:C4. 在平法识图中,表示钢筋数量的符号是:A. NB. LC. DD. M5. 平法识图中,表示梁的截面尺寸的符号是:A. b×hB. h×bC. w×dD. d×w答案:A6. 在平法识图中,表示柱的垂直度要求的符号是:A. ⊥B. ∥C. ∩D. ∪答案:A7. 平法识图中,表示板的厚度的单位是:A. 米B. 厘米C. 毫米D. 千米答案:C8. 在平法识图中,表示基础的深度的符号是:A. DB. BC. HD. L答案:C9. 平法识图中,表示墙体的厚度的单位是:B. 厘米C. 毫米D. 千米答案:C10. 在平法识图中,表示楼梯的踏步数量的符号是:A. NB. SC. TD. R答案:A二、多项选择题(每题3分,共5题)1. 平法识图中,以下哪些符号表示钢筋的连接方式?A. ⊕B. ⊗C. ⊚D. ⊛答案:A, B2. 在平法识图中,表示混凝土强度等级的符号包括:A. CB. FC. SD. P答案:A, B3. 平法识图中,以下哪些符号表示预应力钢筋?A. ⇀B. ⇁D. ⇃答案:C, D4. 在平法识图中,表示门窗洞口的尺寸的符号是:A. W×HB. H×WC. D×HD. H×D答案:A, B5. 平法识图中,表示钢结构连接的符号包括:A. ⊕B. ⊗C. ⊚D. ⊛答案:C, D三、判断题(每题1分,共5题)1. 平法识图中,表示钢筋保护层厚度的单位是毫米。
(对)2. 在平法识图中,表示梁的配筋率的符号是P。

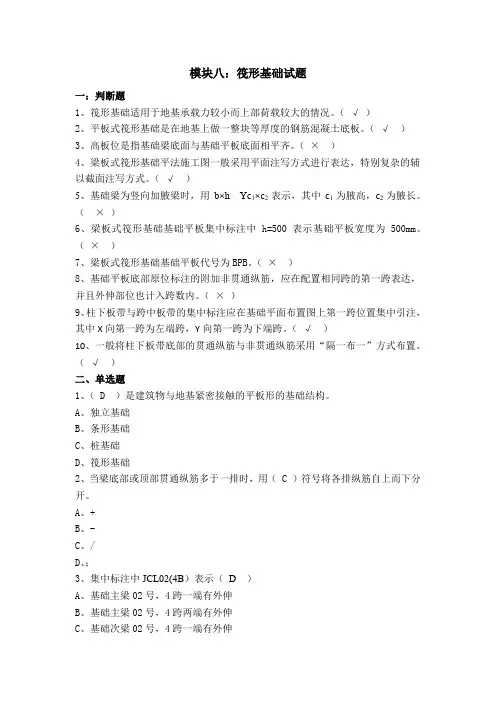

模块八:筏形基础试题一:判断题1、筏形基础适用于地基承载力较小而上部荷载较大的情况。
(√)2、平板式筏形基础是在地基上做一整块等厚度的钢筋混凝土底板。
(√)3、高板位是指基础梁底面与基础平板底面相平齐。
(×)4、梁板式筏形基础平法施工图一般采用平面注写方式进行表达,特别复杂的辅以截面注写方式。
(√)5、基础梁为竖向加腋梁时,用b×h Yc1×c2表示,其中c1为腋高,c2为腋长。
(×)6、梁板式筏形基础基础平板集中标注中h=500表示基础平板宽度为500mm。
(×)7、梁板式筏形基础基础平板代号为BPB。
(×)8、基础平板底部原位标注的附加非贯通纵筋,应在配置相同跨的第一跨表达,并且外伸部位也计入跨数内。
(×)9、柱下板带与跨中板带的集中标注应在基础平面布置图上第一跨位置集中引注,其中X向第一跨为左端跨,Y向第一跨为下端跨。
(√)10、一般将柱下板带底部的贯通纵筋与非贯通纵筋采用“隔一布一”方式布置。
(√)二、单选题1、( D )是建筑物与地基紧密接触的平板形的基础结构。
A、独立基础B、条形基础C、桩基础D、筏形基础2、当梁底部或顶部贯通纵筋多于一排时,用( C )符号将各排纵筋自上而下分开。
A、+B、-C、/D、;3、集中标注中JCL02(4B)表示(D )A、基础主梁02号,4跨一端有外伸B、基础主梁02号,4跨两端有外伸C、基础次梁02号,4跨一端有外伸D、基础次梁02号,4跨两端有外伸4、梁板式筏形基础基础梁集中标注的选注项为( C )A、基础梁编号B、截面尺寸C、基础梁底面标高高差D、配筋5、基础梁端(支座)区域底部原位标注为 10C25 4/6表示( A )A、共10根HRB400级,直径为25的底部纵筋,上排4根,下排6根B、共10根HRB400级,直径为25的底部纵筋,上排6根,下排4根C、共10根HRB400级,直径为25的顶部纵筋,上排4根,下排6根D、共10根HRB400级,直径为25的顶部纵筋,上排6根,下排4根6、基础梁端(支座)区域底部原位标注为 2C28+2C25,其中表示2C25表示( B )A、顶部纵筋B、底部纵筋C、架立筋D、纵向构造钢筋7、梁板式筏形基础基础平板集中标注中X: B C22@100;T C20@100;(5B)表示( C )A、X向底部配置C22间距100的贯通纵筋,顶部配置C20间距 100 的贯通纵筋,共5跨一端有外伸B、X向顶部配置C22间距100的贯通纵筋,底部配置C20间距 100 的贯通纵筋,共5跨一端有外伸C、X向底部配置C22间距100的贯通纵筋,顶部配置C20间距 100 的贯通纵筋,共5跨两端有外伸D、X向顶部配置C22间距100的贯通纵筋,底部配置C20间距 100 的贯通纵筋,共5跨两端有外伸8、原位注写的基础平板底部附加非贯通纵筋为②C18@200(5),该5跨范围集中标注的底部贯通纵筋为B:C20@200,则在该5跨支座处实际横向设置的相邻底部纵筋间距为( B )A、50B、100C、200D、4009、下面哪个字母代表纵向构造钢筋( B )A、CB、GC、ND、S10、柱下板带的代号为( A )A、ZXBB、KZBC、BPBD、LPB三、多选题1、筏形基础根据构造不同,分为( AC )A、梁板式筏形基础B、无梁式筏形基础C、平板式筏形基础D、箱型基础2、梁板式筏形基础的组成包括( ABC )A、基础主梁B、基础次梁C、基础平板D、基础柱3、根据基础梁底面与基础平板底面标高高差不同分为( ABC )A、高板位B、低板位C、中板位D、平板位4、平板式筏形基础的组成包括( BCD )A、基础梁B、基础平板C、柱下板带D、跨中板带5、基础梁编号组成包括( ABC )A、代号B、序号C、跨数及有无外伸D、基础梁长度6、基础梁集中标注中的配筋包括( ABDE )A、箍筋B、底部贯通纵筋C、底部非贯通纵筋D、顶部贯通纵筋E、侧部钢筋7、基础平板中底部附加非贯通纵筋的原位标注中包括( ABCD )A、编号B、配筋值C、横向布置跨数及是否布置到外伸部位D、向两边跨内的伸出长度值8、柱下板带与跨中板带的集中标注的内容包括(ABD )A、板带编号B、截面尺寸C、板带长度D、配筋9、柱下板带与跨中板带原位标注内容包括(BD )A、板底部贯通纵筋B、板底部附加非贯通纵筋C、板顶部贯通纵筋D、修正内容10、平板式筏形基础基础平板编号组成包括(AB )A、代号B、序号C、跨数及有无外伸D、平板长度。
一、判断题1混凝土保护层厚度指最外层钢筋外边缘至混凝土表面的距离A、正确B、错误正确答案: A2 基础底面的钢筋保护层厚度最少不小于40。
( √ )条形基础底板一般在短向配置(),在长向配置 ()A、分布筋B、受力主筋3正确答案 :B A4梁的平面注写包括集中注明和原位注明,集中注明表达梁的通用数值,原位注明表达梁的特别数值A、正确B、错误正确答案: A5 6C25 2(-2)/4 表示上排纵筋为 2C25 且伸入支座,下排钢筋为 4C25 全部伸入支座A、正确B、错误6 梁下部纵筋 2C25+3C20(-3)/5 25 表示,上排纵筋为 2C25 和 3C20 且 3C20 不伸入支座,下排纵筋为 5C25,全部伸入支座A、正确B、错误正确答案: A7 300*700 GY500*250 表示:竖向加腋,腋长500mm,腋高 250mmA、正确B、错误正确答案 :A8 边框梁代号是BKL ,它属于梁构件()A、正确B、错误正确答案: B答案剖析:剖析:参照图集11G101-1 第 15 页,它是墙梁,属于墙构件。
9 梁悬挑端截面尺寸的原位注明为: 300×700/500 表示悬挑端梁宽 300,梁根的截面高度为 500,梁端的截面高度为 700. ()A、正确B、错误正确答案: B10剪力墙端部无暗柱时,水平筋可伸至端部截断,再配置U型钢筋配置,也可伸至端部弯折 15dA、正确B、错误正确答案: B11 墙顶连梁内的箍筋在跨内、支座内均部署,支座内部署间距150mmA、正确B、错误正确答案: A12 柱净高与柱截面长边尺寸或圆柱直径形成Hn/hc≤4 的短柱,其箍筋沿柱全高加密 ()A、正确B、错误正确答案: A13板钢筋注明分为集中注明和原位注明,集中注明的主要内容是板的贯串筋,原位注明主若是针对板的非贯串筋()A、正确B、错误正确答案: A14在平法图集中板的受力筋、负筋及面筋初步间距距支座S/2( √ )15抗震框架柱变截面绑扎连接的非连接区为距楼面≥Max(Hn/6,500,柱截面最大宽度)A、正确B、错误正确答案: A16剪力墙洞口宽和高大于800 时,洞口应加设暗梁构造A、正确B、错误正确答案: A17墙中间单洞口连梁锚固值为Lae 且不小于 500mmA、正确B、错误正确答案: B18当某跨梁原位注明的箍筋规格或间距与集中注明不同样的时候,以集中注明的数值为准A、正确B、错误正确答案: B19 梁腹板高度 hw≥ 450 时,须在梁中配置纵向构造筋()A、正确B、错误20柱纵筋的连接方式有绑扎搭接、机械连接和焊接连接()A、正确B、错误正确答案: A21 基础次梁上部筋伸入支座中心线且≥12d,下部筋伸入支座边缘向上弯折15d ()A、正确B、错误正确答案 :A22板的上下翻边在平面图中的表示形式为:上翻边边缘线均为实线,下翻边外边缘线为实线,内边缘线为虚线。
一、单项选择题(本题共计20分,每题2分)1.某框架三层柱截面尺寸300×600 mm 2,柱净高 3.6m,该柱在楼面处的箍筋加密区高度应为()。
(A)400 (B)500 (C)600 (D)7002.框架梁侧面配置的纵向构造钢筋间距a应满足()(A)a≤100 mm (B)a≤150 mm (C)a≤200 mm (D)a≤250 mm3.板块编号中XB表示?()A、现浇板B、悬挑板C、延伸悬挑板D、屋面现浇板4.任何情况下,受拉钢筋搭接长度不得小于()A、200mmB、250mmC、300mmD、350mm5.梁下部不伸入支座钢筋在什么位置断开()A、距支座边0.05LnB、距支座边0.5LnC、距支座边0.01LnD、距支座边0.1Ln6.当直形普通梁端支座为框架梁时,第一排端支座负筋伸入梁内的长度为:()A、1/3LnB、1/4LnC、1/5LnD、1/6Ln7.板块编号中XB表示?()A、现浇板B、悬挑板C、延伸悬挑板D、屋面现浇板8.某框架柱截面钢筋布置如下,请选择钢筋布置最合理的是()。
9.某框架底层柱如图所示,柱截面尺寸300*500 mm2,该柱在基础顶面处的加密区高度应为()。
A、500mmB、1000mmC、1500mmD、2000mm10.某框架梁截面尺寸300×500mm,三级抗震,该梁的箍筋加密区长度为()。
A、300mmB、500mmC、750mmD、1000mm二、填空题(本题共计15分,每空1分)1.梁集中标注的必注项包括 、 、 、 、 、 。
2.梁的原位标注包括 、 、 。
3.在集中标注表达梁的通用数值,原位标注表达梁的特殊数值, 取值优先4.如果框架梁的某一支座左边标注了,而支座的右边没有标注,则认为支座两边的标注是一致的。
这种原则我们称为 。
5.架立筋的根数= 。
6.抗震框架梁下部纵筋在中间支座内,是进行 ,而不是进行钢筋连接。
7.已知某框架抗震设防等级为一级,当框架梁截面高度为700mm 时,其梁端箍筋加密区最小长度为 。
平法摸底考试1,常见的钢筋连接形式有(绑扎搭接)、(机械连接)、(焊接)三大类。
2,在任何情况下,受拉钢筋最小的锚固长度不得少于(250)MM;搭接长度不得少于(300)MM.3,工程的抗震等级是由(设防烈度)、(结构类型)、(檐高)这三个数据决定;抗震等级对钢筋计算的(搭接),(锚固),(箍筋的加密区长度)三方面有影响。
4,当剪力墙采用绑扎时,在中间层竖向钢筋露出长度为( 0 )。
5,在平法图集03G101-4中规定板伸入支座内的长度为( Max[5D,H/2] )6,某工程抗震等级为一级,框架梁的贯通筋的标注为2B20+(2B12),共三跨,净跨长度分别为Ln1、 Ln2、Ln3,且Ln1>Ln2>Ln3,则中间跨架立筋长度为(Ln2-Ln1/3- Ln2/3+2*150 ) 。
7,在下面括号内填上适当的文字(基础)是柱子的支座,(柱)是梁的支座,(梁)是板的支座。
柱子和梁相交部分是(柱)的箍筋连续通过。
8,在平法03G101-6中,独立基础边长≥2500MM,受力钢筋的长度计算公式为(0.9*L)。
9,柱子基础箍筋是复合箍筋还是非复合箍筋, 非复合箍筋10,下图是一根梁的截面图,梁的保护层厚度是( C )11,某工程抗震等级为三级,框架梁的箍筋标注为Φ10@100/200(2),并且梁的净跨长度为4900MM,梁高为700MM,计算本跨梁的箍筋根数( 36 )12,下图是顶层框架边柱的钢筋配置图,在下图横线上填空并写出顶层边柱1号筋和4号筋的计算公式。
填空内容:1.5LaeLleMax{Hn/6,500,Hc}1号钢筋L=层高-节点高+1.5Lae- Max{Hn/6,500,Hc}+ Lle4号钢筋L=层高-保护层+12d- Max{Hn/6,500,Hc}+ Lle或直锚时L=层高-保护层- Max{Hn/6,500,Hc}+ Lle13,根据下图推导梁箍筋根数计算公式箍筋根数=[(Max{2hb,500}-50)/加密区间距取整+1]*2+(净跨长- Max{2hb,500}*2)/非加密区间距-114,下图是框架柱子中间层钢筋配置图,根据下图填空并写出框架柱中间层纵筋的计算公式。
平法复习题及答案1. 定义题:请定义什么是平面几何中的“相似三角形”?- 答案:如果两个三角形的对应角相等,且对应边成比例,则这两个三角形被称为相似三角形。
2. 计算题:在三角形ABC中,已知AB=5cm,AC=7cm,BC=6cm,求三角形ABC的面积。
- 答案:利用海伦公式,首先计算半周长 \( s = \frac{AB + AC + BC}{2} = \frac{5 + 7 + 6}{2} = 9 \) cm。
然后,三角形的面积\( A = \sqrt{s(s - AB)(s - AC)(s - BC)} = \sqrt{9(9 - 5)(9 - 7)(9 - 6)} = 6 \) 平方厘米。
3. 证明题:如果一个三角形的两边和它们之间的夹角与另一个三角形的两边和夹角相等,证明这两个三角形全等。
- 答案:根据SAS(边-角-边)全等定理,如果两个三角形的两边和它们之间的夹角相等,则这两个三角形全等。
4. 应用题:在一个矩形中,如果长是宽的两倍,求这个矩形的对角线长度。
- 答案:设矩形的宽为 \( w \),则长为 \( 2w \)。
根据勾股定理,对角线 \( d = \sqrt{w^2 + (2w)^2} = \sqrt{5w^2} =w\sqrt{5} \)。
5. 推理题:如果一个圆的半径增加 \( r \),那么它的面积将如何变化?- 答案:圆的面积公式为 \( A = \pi r^2 \)。
如果半径增加\( r \),则新的半径为 \( r + r = 2r \)。
新的面积为 \( A' =\pi (2r)^2 = 4\pi r^2 \)。
面积的变化量为 \( A' - A = 4\pi r^2- \pi r^2 = 3\pi r^2 \)。
6. 综合题:在一个直角三角形中,如果斜边的长度为 \( c \),一条直角边的长度为 \( a \),另一条直角边的长度为 \( b \),求 \( a \) 和 \( b \) 的乘积。
模块七条形基础试题
一、判断题
1、条形基础是指基础长度远远大于宽度的一种基础形式。
(√)
2、条形基础平法施工图,有平面注写和截面注写两种表达方法。
(√)
3、若基础梁上既有集中标注,又有原位标注,施工时原位标注取值优先。
(√
)
4、条形基础梁集中标注中箍筋采用两种间距时,用“/”分隔不同箍筋间距,
按照从基础梁两端向跨中的顺序注写。
(√)
5、条形基础梁箍筋采用两种箍筋间距时,在“/”前的第1段箍筋前面需要加
注箍筋道数。
(√)
6、在基础梁支座底部原位标注为2C22+2C20,其中2C20指架立筋。
(×)
7、附加箍筋和吊筋在基础次梁中设置。
(×)
8、条形基础底板底部配筋以“T”打头注写,顶部配筋以“B”打头注写。
(×)
9、条形基础梁的截面注写方式,分为截面标注和列表注写两种表达方式。
(√
)
10、条形基础底板原位标注中的基础底板尺寸b指基础底板总宽度。
(√)
二、单选题
1、坡形条形基础底板的代号为( D )
A、TJL
J
B、TJB
J
C、TJL
P
D、TJB
P
2、双梁条形基础底板集中标注为B:C14@150/A8@250;T:C14@200/A8@250,其中B:C14@150/A8@250表示为( A )
A、底部横向受力钢筋为C14,间距为150;底部纵向分布钢筋为A8,间距为2
50
B、底部纵向分布钢筋为C14,间距为150;底部横向受力钢筋为A8,间距为2
50
C、顶部横向受力钢筋为C14,间距为150;顶部纵向分布钢筋为A8,间距为2
50
D、顶部纵向分布钢筋为C14,间距为150;顶部横向受力钢筋为A8,间距为2
50
03(2B)含义为( D )
3、TJB
P
A、阶形截面条形基础底板03,2跨,一端有外伸
B、阶形截面条形基础底板03,2跨,两端有外伸
C、坡形截面条形基础底板03,2跨,一端有外伸
D、坡形截面条形基础底板03,2跨,两端有外伸
4、图中红色方框圈住的2B20是什么钢筋:( B )
A、底部贯通纵筋
B、底部非贯通纵筋
C、顶部贯通纵筋
D、架立筋
5、条形基础梁集中标注B:2C22+(2C12)中2C12表示( C )
A、底部贯通纵筋
B、底部非贯通纵筋
C、架立筋
D、构造钢筋
三、多选题
1、条形基础梁原位标注内容有( ABCD )
A、梁端或柱下区域底部全部纵筋
B、附加箍筋或吊筋
C、外伸部分变截面高度
D、原位注写修正内容
2、条形基础梁集中标注必注项内容有( ABD )
A、梁编号
B、截面尺寸
C、标高差
D、配筋
E、必要的文字注解
3、条形基础按上部结构不同可分为( AB )
A、墙下条形基础
B、柱下条形基础
C、梁板式条形基础
D、板式条形基础
4、梁板式条形基础适用范围( ABCD )
A、钢筋混凝土框架结构
B、框架-剪力墙结构
C、部分框支剪力墙结构
D、钢结构
5、下列钢筋属于基础梁侧部钢筋的是( BC )
A、架立筋
B、构造钢筋
C、抗扭钢筋
D、纵向非贯通钢筋。
