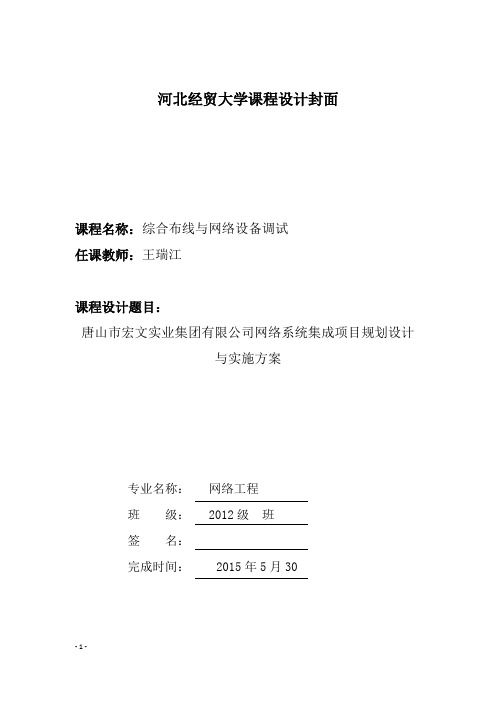

河北经贸大学课程设计封面课程名称：综合布线与网络设备调试任课教师：王瑞江课程设计题目：唐山市宏文实业集团有限公司网络系统集成项目规划设计与实施方案专业名称：网络工程班级： 2012级班签名：完成时间： 2015年5月30唐山市宏文实业集团有限公司网络系统集成项目规划设计与实施方案目录一.需求分析................................................ - 3 -1.1网络基础环境 ...................................... - 3 -1.2 网络功能需求...................................... - 5 -1.3 网络性能需求...................................... - 5 -1.4 网络安全性需求.................................... - 6 -二、网络拓扑结构设计..................................... - 7 -2.1 网络分层设计原则.................................. - 7 -2.2 网络拓扑结构图.................................... - 8 -三、网络设备选型.......................................... - 9 -3.1网络设备选型原则................................... - 9 -3.2网络设备列表...................................... - 10 -四、网络地址与路由规划.................................... - 11 -4.1 VLAN规划和IP地址规划........................... - 11 -4.2网络路由规划...................................... - 12 -五、网络技术分析.......................................... - 13 -5.1生成树STP ........................................ - 13 -5.2热备份路由HSRP ................................... - 13 -5.3链路聚合 ......................................... - 14 -六、设计方案模拟实现..................................... - 15 -6.1接入层交换机配置.................................. - 15 -6.2核心层交换机配置.................................. - 16 -6.2.1划分vlan ........................................ - 16 -6.4在三层交换机上配置路由 ........................... - 21 -八、网络系统测试.......................................... - 25 -8.1连通性测试 ....................................... - 25 -8.2 可靠性测试....................................... - 27 -一.需求分析1.1网络基础环境企业内部网是使用Internet技术,特别是TCP/IP协议而建成的企业内部网络。
《网络综合布线技术》核心课程模块化课程内容计划书一、课程性质与任务《网络综合布线技术》课程是计算机网络及其相关专业开设的一门专业核心课程。
在学习本课程之前，应当具有简单的计算机应用基础知识。
本课程主要从综合布线系统技术性和工程性相结合的特点出发，系统地介绍了综合布线技术所涉及的基本知识和基本操作技能。
主要内容有智能建筑与综合布线的概念与关系、常用传输介质及连接件、综合布线系统、综合布线系统设计、工程项目管理、管槽及设备安装技术、线缆安装技术、综合布线测试与验收、综合布线典型案例等。
通过本课程的学习，帮助学生了解智能楼宇中网络综合布线需要掌握的专业技术，熟悉网络综合布线的安装过程。
●前导课程：《计算机基础》●后续课程：《网络构建与管理》、《网络设备配置技术》二、课程教学目标《网络综合布线案例教程》参照综合布线施工人员的职业岗位要求，改革传统编写模式．采用项目管理、模块组合、任务驱动的方式进行讲解，以一个真实的网络布线工程项目为实例，用最新网络综合布线理论，深入浅出地介绍了网络综合布线的必备知识和实用技能。
本课程以理论讲授为基础，以专业技能培养为重点。
三、课程教学内容与要求项目1、综合布线系统基础1．1 智能园区中的信息设施系统1．1．1 智能建筑、智能园区概念1．1．2 智能园区中的信息设施系统1．2 建筑与建筑群综合布线系统概述1．2．1 基本概念1．2．2 综合布线系统组成1．2．3 综合布线系统的配置1．2．4 语音、数据业务在综合布线系统上的实现1．2．5 综合布线系统特点1．3 综合布线系统标准1．4 综合实训项目2、综合布线系统器材2．1 缆线2．1．1对绞电缆2．1．2 光缆2．2 连接器件2．2．1 对绞电缆连接器件2．2．2 光缆连接器件2．3 管槽2．3．1 线管2．3．2 线槽2．3．3 桥架2．4 机柜2．5 综合实训项目3、综合布线系统设计3．1 综合布线系统设计基础3．1．1 综合布线系统结构3．1．2 综合布线系统分级与组成3．1．3 综合布线系统缆线长度3．1．4 综合布线系统性能指标3．2 工作区设计3．3 配线子系统设计3．3．1 设计概述3．3．2 信息插座设计3．3．3 配线路由设计3．3．4 配线缆线设计3．3．5 支撑系统设计3．3．6 楼层配线设备设计3．4 干线子系统设计3．4．1 设计概述3．4．2 干线路由和布线方法3．4．3 干线缆线设计3．4．4 干线接合方法3．5 建筑群子系统设计3．6 设备间设计3．7 进线间设计3．8 管理设计3．8．1 设计概述3．8．2 管理分级3．8．3 管理方式3．8．4 管理标记3．8．5 管理设计（交叉连接）3．9 电气保护、屏蔽保护、接地及防火设计3．9．1 电气保护设计3．9．2 屏蔽保护设计3．9．3 接地系统设计3．9．4 防火设计3．10 综合实训项目4、综合布线工程施工与安装技术4．1 施工步骤4．2 施工前准备4．3 开箱验货4．4 管槽施工及终端盒预设4．4．1 管槽施工及设备安装工具4．4．2 金属管施工4．4．3 PVC管施工4．4．4 桥架的安装4．4．5 PVC线槽的安装4．4．6 终端盒（信息插座）的安装4．5 机柜安装4．6 缆线敷设4．6．1 缆线布放工具4．6．2 缆线布放4．7 缆线终接4．7．1 缆线终接工具4．7．2 电缆终接4．7．3 光缆终接4．8 综合实训4．8．1 管槽安装4．8．2 UTP电缆跳线制作4．8．3 配线电缆终接制作4．8．4 光纤熔接项目5、综合布线系统测试5．1 测试概述5．2 电缆布线测试5．2．1 测试标准5．2．2 测试模式5．2．3 测试仪的选择5．2．4 测试内容5．2．5 FlukeDTX-LT测试仪介绍5．2．6 电缆布线系统常见故障及其定位技术5．3 光缆布线测试5．3．1 光纤测试内容5．3．2 光缆布线测试5．3．3 OTDR测试仪介绍5．3．4 光缆链路故障及原因5．4 综合实训5．4．1 电缆布线测试5．4．2 光缆布线测试项目6、综合布线工程验收与鉴定6．1 验收概述6．2 综合布线工程验收6．2．1 验收方式6．2．2 验收项目及内容6．2．3 验收基本要求6．3 综合布线工程的鉴定6．4 综合实训项目7、综合布线工程设计7．1 设计概述7．2 设计要求和设计步骤7．2．1 综合布线系统设计原则和设计要求7．2．2 综合布线系统设计步骤7．3 综合布线工程设计文档7．4 设计实例7．5 综合实训项目8、综合布线工程概预算8．1 综合布线工程概预算定义8．2 通信建设工程定额8．2．1 定额分类8．2．2 预算定额和概算定额8．3 通信建设工程费用定额8．3．1 建筑安装工程费用内容、相关定额及计算规则8．3．2 通信设备、工器具购置费用内容、相关定额及计算规则8．3．3 工程建设其他费用内容、相关定额及计算规则8．3．4 预备费用内容、相关定额及计算规则8．3．5 通信建设工程类别的划分8．4 综合布线工程概预算的编制8．5 综合布线工程工程量计算规则8．6 通信管道单项工程施工图设计预算实例8．7 综合实训项目9、综合布线工程管理9．1综合布线工程招投标9．1．1招投标概述9．1．2招标文件的编制9．1．3投标文件的编制9．1．4开标与合同签订9．2综合布线工程监理9．2．1综合布线工程监理的职责和服务范围9．2．2综合布线工程项目监理机构9．2．3建设单位、监理单位、承建商之间的关系9．2．4综合布线工程监理阶段及工作内容9．2．5监理大纲、监理规划和监理细则9．2．6监理总结和监理月报9．2．7监理方法9．2．8监理实施过程9．3 综合实训。
综合布线工程方案设计一、项目概况综合布线工程是指将计算机、通信设备、监控设备等进行有序连接，从而形成一个整体的通讯网络系统。
它是现代化办公环境中的重要设施，对于提高工作效率、降低成本、加强管理等方面都具有重要意义。
本文针对某大型企业的综合布线工程进行设计，通过合理规划和布局，提供一个高效、稳定、安全的通讯网络系统。
二、项目需求1. 网络数据传输：有线和无线网络通信；2. 电话通信：IP电话、传统电话；3. 监控系统：监控设备联网；4. 会议系统：多媒体会议设备的联网通讯；5. 办公自动化系统：各类设备的联网通讯。
三、综合布线工程方案设计1. 网络数据传输（1）有线网络布线方案公司办公楼内所有办公区域需要进行有线网络的布线连接，考虑到稳定性和传输速度，建议采用双绞线布线。
根据实际需求，可分为千兆以太网、万兆以太网两种规格。
采用屏蔽双绞线可有效减少外界电磁干扰，提高信号传输质量。
建议将网络中心交换机布放在办公楼的机房，通过光纤连接各楼层的交换机，实现整个楼宇的联网。
同时，为了提高网络的可靠性，建议在每层楼的主干线路上设置备用线路，一旦主干线路故障，备用线路能够自动切换，以保证网络的正常运行。
（2）无线网络覆盖方案对于一些移动办公区域，如会议室、休息室、走廊等，需要进行无线网络覆盖。
在设计无线网络时，需要考虑覆盖范围、信号强度、信道干扰等因素。
根据公司的实际需求，可以采用定向天线或者扩散天线的方式，通过合理布设AP（接入点），实现整个办公楼的无线覆盖。
2. 电话通信（1）IP电话系统设计IP电话是目前企业通信系统的主流，它可以利用网络进行语音通讯，不仅通话质量好，还能够实现多种高级功能，如呼叫转移、语音信箱等。
IP电话系统的设计需要综合考虑企业的通话需求、通话质量、系统扩展性等因素，结合公司的实际情况，设计一个高效稳定的IP电话系统。
建议采用带宽自适应的SIP协议，可以在保证通话质量的前提下，实现最大化的网络资源利用。
公司综合布线课程设计案例一、课程目标知识目标：1. 学生能够理解综合布线的基本概念，掌握综合布线系统的组成、分类及功能。
2. 学生能够掌握综合布线系统的设计原则、施工流程及验收标准。
3. 学生能够了解综合布线系统在智能化建筑中的应用及发展趋势。
技能目标：1. 学生能够运用所学知识，分析实际工程案例，制定合理的综合布线设计方案。
2. 学生能够运用绘图软件绘制综合布线施工图，并进行简单的施工预算。
3. 学生能够运用综合布线工具进行线缆敷设、设备安装及系统调试。
情感态度价值观目标：1. 学生通过学习综合布线课程，培养对智能化建筑行业的兴趣和热情，提高职业素养。
2. 学生能够认识到综合布线系统在现代企业信息化建设中的重要性，增强信息安全意识。
3. 学生在学习过程中，培养团队协作精神，提高沟通能力，养成良好的工程伦理观念。
课程性质分析：本课程为公司综合布线课程设计案例，属于实践性较强的课程。
通过分析实际工程案例，使学生掌握综合布线系统的设计与施工技能。
学生特点分析：学生为中职或高职计算机网络技术及相关专业二年级学生，已具备一定的计算机网络基础知识，具有较强的动手能力和实践操作兴趣。
教学要求：1. 结合实际工程案例，进行任务驱动教学，提高学生的实践操作能力。
2. 采用分组合作、讨论交流等形式，培养学生的团队协作和沟通能力。
3. 强化过程评价，注重学生的知识运用和技能培养，提高课程教学效果。
二、教学内容1. 综合布线系统概述- 了解综合布线系统的起源、发展及应用领域。
- 掌握综合布线系统的基本组成、分类及功能。
2. 综合布线系统设计原则与标准- 学习综合布线系统设计的基本原则、相关标准及规范。
- 掌握综合布线系统的设计流程、施工要点及验收标准。
3. 综合布线系统施工技术- 学习线缆敷设、设备安装及系统调试等施工技术。
- 掌握综合布线系统施工中的常见问题及解决办法。
4. 综合布线系统案例分析- 分析典型企业综合布线工程案例，了解实际工程中的应用。
综合布线设计方案综合布线设计方案一、背景介绍随着信息技术的快速发展，企业和机构对数据传输的需求越来越高。
为了满足这一需求，一个可靠，高效的综合布线系统是至关重要的。
本综合布线设计方案旨在为企业提供一个全面的解决方案，确保数据传输的稳定性和灵活性。
二、需求分析1. 数据传输：企业需要高速，可靠的数据传输系统，覆盖整个办公区域。
2. 网络安全：确保网络安全，防止未经授权的访问和数据泄露。
3. 未来扩展：设计方案应该考虑到未来可能的扩展需求，例如新增办公区域或增加工作人员等。
三、设计方案1. 结构布线：为了确保数据传输的稳定性和可靠性，选择采用双绞线（Cat6或以上）作为主要的传输介质。
将光纤布线作为主干线，连接主服务器和交换机之间的距离较长的区域。
2. 机房设计：将机房设计为一个中央集线器，以容纳网络设备，例如服务器，交换机和路由器。
确保机房具有良好的通风系统和温度控制系统，防止设备过热。
3. 网络安全：采用防火墙和入侵检测系统，确保网络安全。
为每个员工配置独立的账号和密码，并定期更改密码。
同时，限制对敏感数据的访问权限。
4. 机房电源：确保机房有可靠的电源系统，并配备UPS（不间断电源）系统，以防止突发停电时的数据丢失。
5. 办公区域布线：根据不同的办公区域的需求进行布线。
例如，对于工作站区域，每个工作站应该有至少两个网络接口，以满足多设备同时连接的需求。
确保路由器和交换机都能够适应不同办公区域的需求，并提供足够的端口数量。
6. 标签和标识：对每个网络设备进行标签和标识，以方便管理和维护。
四、实施和测试1. 实施：根据设计方案，对布线进行实施。
确保每个连接都正确无误，每个设备都被正确配置。
2. 测试：在正式使用之前，对整个综合布线系统进行测试。
进行连通性测试，确保每个设备都能够正常通信。
进行带宽测试，确保网络速度满足需求。
五、维护和管理1. 定期检查和维护每个设备，确保网络设备的正常运行。
2. 定期更新软件和系统，以确保网络安全性。
公司网络综合布线设计方案随着信息技术的迅猛发展，无论是大型企业还是中小型公司，网络已经成为必不可少的一部分。
公司网络的稳定性和可靠性直接影响着工作效率和业务发展。
为了满足公司日益增长的网络需求，我们制定了以下网络综合布线设计方案。
一、需求分析在开始设计网络布线方案之前，我们首先需要进行需求分析。
考虑到公司规模、网络设备、员工数量和工作区域，我们确定了以下主要需求：1. 提供高速稳定的网络连接，满足公司内部员工和客户的网络需求。
2. 支持多种网络应用，包括办公电脑、IP电话、视频会议和服务器等。
3. 确保网络安全，防止未经授权的访问和数据泄露。
4. 便于管理和维护，使网络布线系统更加灵活和可扩展。
二、设计方案基于以上需求分析，我们提出了以下设计方案：1.网络拓扑结构我们建议采用星型拓扑结构作为主要网络布线方案。
主干线路与各个终端设备通过中央网络交换机连接，这样可以更好地控制和管理网络流量。
采用星型拓扑结构还能提供高可靠性和灵活性，便于后期扩展和维护。
2.网络设备选择鉴于公司的规模和需求，我们建议使用高性能的交换机和路由器，以提供快速的数据传输和可靠的网络连接。
此外，为了提高网络安全性，我们还提出了使用防火墙和入侵检测系统等网络安全设备。
3.布线材料选择我们建议使用Cat6或更高规格的电缆作为网络布线材料。
这种类型的电缆具有较高的传输速度和抗干扰能力，可以满足公司未来的网络需求。
在选择电缆时，我们还需要考虑电缆长度、网络设备间的距离和不同区域的特殊需求。
4.布线布局为了提高网络性能和维护的便利性，我们建议将网络布线分为不同的区域，并通过标识和整齐的布线路径来方便管理。
此外，根据不同的网络需求，我们还在关键位置设置了网络交换机和路由器，以提供更稳定和可靠的网络连接。
5.网络安全为了确保网络安全，我们建议设置网络防火墙和入侵检测系统。
网络防火墙可以监控和控制网络流量，防止未经授权的访问和攻击。
而入侵检测系统可以及时发现并阻止潜在的网络入侵和攻击。
公司综合布线方案综合布线是现代企业网络建设中至关重要的一环。
一个高效、稳定的综合布线系统不仅对于网络传输速率和质量有着直接影响，还能为企业提供更好的管理和维护手段。
本文将为您介绍一个完整的公司综合布线方案，让您的企业网络更加出色。
一、综合布线的重要性在当今信息时代，企业的各项业务活动都离不开高效的网络系统。
综合布线作为企业网络的基础设施，负责连接各个部门、楼层和机房，实现数据的传输和各类设备的互联互通。
一个合理规划和实施的综合布线方案能够优化企业内部信息传输，提高工作效率，降低成本。
二、综合布线方案的设计原则1. 符合最新的标准和规范综合布线方案的设计应遵循当今的标准和规范，如TIA/EIA-568标准和ISO/IEC11801国际标准等。
这些标准和规范确保了布线系统的稳定性、可靠性和扩展性。
2. 考虑未来的需求和扩展一个好的综合布线方案应该考虑到企业未来的发展和需求，并提供足够的扩展余地。
这样可以避免频繁更换和改动布线系统，减少额外的成本和工作量。
3. 灵活可调的布线结构综合布线方案的结构应灵活可调，能够适应不同的布线需求和变化环境。
例如，采用模块化的布线设备和面板，方便添加、替换和移动网络设备。
4. 合理利用空间和美观综合布线设备的安装应合理利用空间，确保机房和配线间的整洁和有序。
此外，布线设备的外观应精美、美观，给人一种专业和有序的感觉。
5. 考虑布线路径和走线规划综合布线的走线规划应考虑布线路径的合理性和走线的安全性。
避免高压电线和强电线的交叉，减少干扰和安全隐患。
三、综合布线方案的实施步骤1. 网络需求分析通过与企业相关部门的沟通和了解，确定网络的需求和规模。
包括网络带宽、机房设备、部门连接需求等。
2. 网络拓扑结构设计基于网络需求分析，设计合适的网络拓扑结构。
包括主干线路、配线柜、配线间的规划和布局。
3. 布线路径规划根据实际情况，确定合适的布线路径，并设计好走线方案。
考虑到布线的安全性、可维护性和美观性。
武汉工业学院毕业设计（论文）设计（论文）题目：某大型企业双核心网络的规划与设计姓名XXX学号XXX院（系）数学与计算机学院专业网络工程指导老师XXX2012 年X月XX日摘要迅速发展的Internet正在对全世界的信息产业带来巨大的变革和深远的影响。
市场的全球化竞争已成为趋势。
对于大型企业来说，在调整发展战略时，必须考虑到市场的全球竞争战略，而这一切也将以信息化平台为基础，借助计算机网络原理及网络规划技术，以网络通畅为保证。
企业内部网（Intranet）是国际互连网（Internet）技术在企业内部或封闭的用户群内的应用。
Intranet是使用Internet技术,特别是TCP/IP协议而建成的企业内部网络。
这种技术允许不同计算机平台进行互通,且不用考虑其位置。
也就是所说的用户可以对任何一台进行访问或从任何一台计算机进行访问。
本文从企业网络需求开始分析，根据现阶段cisco公司主流网络设备进行选材,规划最适用于目标网络的拓扑结构,建设合理的网络设计方案。
本课题实施部分由GNS3模拟器来搭建网络拓扑结构，利用cisco设备操作系统unzip-c2691-advsecurityk9-mz.124-11.T2作为拓扑内所有设备核心IOS，然后用SecureCRT进行路由器交换机的相关配置，并测试其结果最终验证网络的规划与设计符合大型企业的需求。
关键词：企业网络，拓扑结构，冗余，路由，交换AbstractThe rapid development of the Internet is all over the world information industry of enormous change and far-reaching consequences. Market competition has become the trend of globalization. For large enterprises, in adjusting the development strategy, must take into account the market's global competitiveness strategy, and all this information platform will also be based on the principle of the use of computer networks and network planning technology to the network in order to ensure patency.Intranet is an international Internet technology in the enterprise or within a closed user group applications. Intranet is the use of Internet technologies, especially TCP / IP protocol and the completion of the enterprise internal network. This technology allows interoperability of different computer platforms, and do not have to consider its position. That is what the user can visit any or from any computer access.From the start the whole enterprise class network needs analysis, based on the mainstream stage cisco network equipment company selection, with the goal to build the most suitable network topology, designed with network technology. As part of this implementation to build the simulator GNS3 network topology, the use of cisco device operating systems unzip-c2691-advsecurityk9-mz.124-11.T2 for all equipment within the core topology IOS, routers and switches using SecureCRT for the configuration, and view the experimental results to verify that the network meets business needs.Keywords：Enterprise networks, Topology, Redundancy, Routing, Switching目录第一章前言 (1)1.1研究背景 (1)1.2目的和意义 (2)第二章网络技术原理介绍 (3)2.1 大型企业网络的定位 (3)2.2 网络技术的简介 (3)2.2.1路由技术 (3)2.2.2交换技术 (4)2.2.3 远程访问技术 (4)2.2.4 VLAN (4)2.2.5 DHCP (5)2.2.6 GRE (5)2.2.7 VPN (6)2.2.8 PVST (6)2.2.9 HSRP (7)2.2.10 AAA认证 (7)第三章大型企业网络需求分析 (9)3.1 大型企业网络分析 (9)3.1.1 宽带性能需求 (9)3.1.2 稳定可靠需求 (9)3.1.3 服务质量需求 (10)3.1.4 网络安全需求 (10)3.1.5 应用服务需求 (10)3.2本课题系统需求分析 (11)第四章网络的逻辑设计 (12)4.1网络结构冗余设计 (12)4.1.1 基本思想 (12)4.1.1.备用设备 (12)4.1.2.备用路径 (12)4.2 大型企业网络拓扑图 (13)第五章网络的物理设计 (15)5.1关键网络设备及数量 (15)5.2关键网络设备介绍 (15)5.3网络设备配置 (18)5.3.1 基础配置 (18)5.3.2 使用VTP (19)5.3.3 划分VLAN (20)5.3.4 交换链路封装 (21)5.3.5 PVST技术 (22)5.3.6 PVST的三个FAST (23)5.3.7 DHCP (23)5.3.8 HSRP (25)5.3.9 根防护 (26)5.3.10 路由协议 (26)5.3.11 GRE-VPN (28)5.3.12 AAA服务器 (30)5.3.13 PBR 20M专线 (31)5.3.14 网管控制 (32)5.3.15其他配置 (32)第六章网络安全设计 (34)6.1.1物理安全分析 (34)6.1.2网络结构的安全分析 (34)6.1.3系统的安全分析 (35)6.1.4应用系统的安全分析 (35)6.1.5网络安全措施 (35)第七章网络的综合布线设计 (36)7.1综合布线系统的概述 (36)7.2综合布线系统的特点 (36)7.3综合布线系统的结构 (37)7.3.1工作区子系统 (37)7.3.2水平干线子系统 (38)7.3.3垂直干线子系统 (38)7.3.4设备间子系统 (39)7.3.5管理子系统 (40)7.3.6建筑群子系统 (40)7.4系统总体设计 (41)7.5系统结构设计描述 (42)第八章网络管理设计 (43)8.1施工管理 (43)8.1.1 施工前准备 (43)8.1.2 设备及材料 (43)8.1.3 施工过程管理 (43)8.1.4 施工完成后质量的检查和验收 (43)8.1.5 施工步骤 (44)第九章网络效果验证 (45)9.1 关键三层设备路由表 (45)9.1.1 接入路由器R1路由表 (45)9.1.2 核心层交换机HX1路由表 (46)9.1.3 汇聚层交换机FB1路由表 (47)9.2网络连通性验证 (48)9.2.1 本部接入层交换机SW1访问服务器 (48)9.2.2 外地分公司R4访问服务器 (48)9.2.3 外地分公司SW10访问本部接入交换机 (48)9.3 VPN效果验证 (49)结束语 (50)致谢 (51)参考文献 (52)第一章前言1.1研究背景今天，迅速发展的Internet正在对全世界的信息产业带来巨大的变革和深远的影响。
公司综合布线课程设计一、教学目标本课程旨在让学生掌握公司综合布线的基本原理、设计方法和施工技巧，培养他们具备实际的工程实践能力。
具体目标如下：1.知识目标：学生能够理解综合布线的概念、分类和性能指标；掌握常用传输介质、连接器件及布线系统的设计原则；了解布线工程的标准和规范。
2.技能目标：学生能够运用所学知识进行公司网络布局的设计和计算；能够根据设计方案选择合适的设备材料，并完成布线工程的施工和调试；具备一定的故障排查和维护能力。
3.情感态度价值观目标：培养学生对网络技术的兴趣，提高他们分析问题和解决问题的能力；培养学生的团队合作意识和责任感，使他们在实际工程中能够遵守规范、注重质量。
二、教学内容本课程的教学内容主要包括以下几个部分：1.综合布线的基本概念和分类；2.传输介质（如双绞线、光纤等）的性能特点和选用原则；3.连接器件（如交换机、路由器等）的作用和配置方法；4.布线系统的设计步骤和注意事项，包括网络拓扑结构、线缆路由规划、布线标准等；5.布线工程的施工工艺和质量验收；6.网络故障的排查与维护方法。
三、教学方法为了提高教学效果，本课程将采用多种教学方法相结合的方式：1.讲授法：通过讲解综合布线的基本概念、原理和设计方法，使学生掌握理论知识；2.案例分析法：分析实际工程案例，使学生了解综合布线在实际应用中的注意事项；3.实验法：安排实验室实践环节，让学生动手操作，培养实际工程实践能力；4.讨论法：分组讨论问题，培养学生的团队合作意识和沟通能力。
四、教学资源为了支持教学，我们将准备以下教学资源：1.教材：选用权威、实用的综合布线教材，为学生提供理论知识的学习；2.参考书：提供相关领域的参考书籍，拓展学生的知识面；3.多媒体资料：制作课件、视频等教学资料，以直观、生动的方式展示教学内容；4.实验设备：准备齐全的实验设备，确保学生能够进行实际操作练习。
五、教学评估为了全面、客观地评估学生的学习成果，本课程将采用多种评估方式：1.平时表现：通过课堂参与、提问、讨论等环节，记录学生的表现，占总评的30%；2.作业：布置适量作业，检查学生对知识的掌握和应用能力，占总评的20%；3.实验报告：评估学生在实验过程中的操作技能和问题解决能力，占总评的20%；4.期末考试：全面测试学生的理论知识和实践技能，占总评的30%。
综合布线工程方案课程设计随着信息技术的快速发展，网络已经成为人们日常生活和工作中不可或缺的一部分。
而在各种网络设备的连接中，综合布线工程是至关重要的一环。
综合布线工程主要指的是通过网络电缆将各种设备进行连接，以便实现信息的传输和共享。
因此，综合布线工程成为了信息社会发展的基础设施之一。
然而，由于综合布线工程的复杂性和技术要求相对较高，需要设计人员具有较强的工程技术实力和设计能力。
因此，通过开设相关课程，培养和提高学生对综合布线工程的实际运用能力，对于满足社会对高素质工程技术人才的需求，具有重要的现实意义。
二、课程设计目标1. 理解综合布线工程的基本概念和原理；2. 掌握综合布线工程的设计和施工技术；3. 增强学生的实践动手能力，提高工程实践技能；4. 培养学生的团队合作意识和创新能力；5. 提高学生的综合素质和职业素养。
三、课程设置1. 综合布线工程基础主要介绍综合布线工程的基本概念、原理和各种布线系统的选择。
学生将通过理论课程学习到综合布线工程的基础知识，为后续的实践课程打下坚实的基础。
2. 综合布线系统设计本课程将围绕综合布线系统的设计进行教学，包括不同类型的网络布线、布线的环境要求、布线系统的组成和设计等方面的知识。
学生将通过设计实践，掌握综合布线系统设计的相关技能。
3. 综合布线工程施工技术本课程将重点介绍综合布线工程的施工技术和方法，包括布线材料的选择、布线工具的使用、布线工艺的掌握等内容。
学生将通过实际操作，掌握综合布线工程的施工技术。
4. 综合布线工程质量检验介绍综合布线工程质量的检测标准、方法和设备，同时教授学生如何进行布线工程的验收和质量检验。
通过实际案例分析，教授学生如何进行综合布线工程的实际操作，包括工程的规划、设计、施工和验收等环节。
同时，鼓励学生在实践中探索创新，提高工程素质。
6. 综合布线工程安全与管理介绍综合布线工程的安全管理知识和相关法规，教授学生如何从事综合布线工程的安全操作和管理。
河北经贸大学课程设计封面课程名称：综合布线与网络设备调试任课教师：王瑞江课程设计题目：唐山市宏文实业集团有限公司网络系统集成项目规划设计与实施方案专业名称：网络工程班级： 2012级班签名：完成时间： 2015年5月30唐山市宏文实业集团有限公司网络系统集成项目规划设计与实施方案目录一.需求分析................................................ - 3 -1.1网络基础环境 ...................................... - 3 -1.2 网络功能需求...................................... - 5 -1.3 网络性能需求...................................... - 5 -1.4 网络安全性需求.................................... - 6 -二、网络拓扑结构设计..................................... - 7 -2.1 网络分层设计原则.................................. - 7 -2.2 网络拓扑结构图.................................... - 8 -三、网络设备选型.......................................... - 9 -3.1网络设备选型原则................................... - 9 -3.2网络设备列表...................................... - 10 -四、网络地址与路由规划.................................... - 11 -4.1 VLAN规划和IP地址规划........................... - 11 -4.2网络路由规划...................................... - 12 -五、网络技术分析.......................................... - 13 -5.1生成树STP ........................................ - 13 -5.2热备份路由HSRP ................................... - 13 -5.3链路聚合 ......................................... - 14 -六、设计方案模拟实现..................................... - 15 -6.1接入层交换机配置.................................. - 15 -6.2核心层交换机配置.................................. - 16 -6.2.1划分vlan ........................................ - 16 -6.4在三层交换机上配置路由 ........................... - 21 -八、网络系统测试.......................................... - 25 -8.1连通性测试 ....................................... - 25 -8.2 可靠性测试....................................... - 27 -一.需求分析1.1网络基础环境企业内部网是使用Internet技术,特别是TCP/IP协议而建成的企业内部网络。
这种技术允许不同计算机平台进行互通,且不用考虑其位置。
也就是所说的用户可以对任何一台进行访问或从任何一台计算机进行访问。
基于这种种的现实问题，企业必须从企业局域网的概念及相关计算机网络技术入手，详细地设计企业网建设的实施方案及建设规划,以达到先进、安全、实用、可靠的目标.对该企业的组网需求进行分析，比较各种组网技术，从实用角度论述局域网主干网选择，综合布线，各种设备选择，网络安全，网络管理等方面。
企业对网络的需求是：通过internet接入, 在整个公司实现数据快速传输、办公自动化,最终实现企业无纸化办公；整个公司需要一个运行可靠、费用合理的通信系统；实现telnet等网络服务；建立一个功能全面、使用方便的管理信息系统,使总公司与各地分支机构之间的业务审批电子化,各项工作能够协同完成。
实现结构化布线、网络的设计与规划、资源共享、专线接入Internet、WWW服务器、软硬件配置、划分企业子网等技术实施。
本文从企业网络需求开始分析根据现阶段思科公司上主流的设备进行选材，建设合理的网络设计方案。
本文以唐山市宏文实业集团有限公司为例，进行具体分析。
1.1.1建筑物平面图介绍：唐山市宏文实业集团有限公司唐山古冶分公司占地6.5平方米，主要建筑楼按图上图从上到下，从左到右的顺序分别是，宿舍楼，购物中心，信息楼，业务部，仓库，办公楼。
基本总人数为250人左右。
其中接入层由办公楼、职工宿舍、后勤大楼，业务部和信息楼组成，核心层由两台核心交换机组成，放置于信息楼。
各个部门各司其职，又相互联系。
业务部包括工程部和销售部，办公室包括发展部和人事部，后勤大楼包括职工管理部门和材料物品管理部门。
1.1.2 信息点统计其中每一栋楼平均每栋有19个房间，每个房间有四个数据点，因此分析此企业需要两个核心交换机，五个接入交换机，一台路由器，，一个FTP服务器，一个web服务器，一个DNS服务器，一个防病毒服务器供内部人员上传和下载资料，业务办理和监管控制。
1.2 网络功能需求1.建立一个多协议的数据网络，并在所有的通讯子网节点上支持TCP/IP计算机网络协议，使得整个网络实现互通。
2.在整个通讯网络上具有规模可扩展性，在计算机网上具有网络可升级性，保持整个网络的先进性。
3.具备接入所有业务系统的能力，支持各业务系统所要求的计算机网络协议，而且具有多种常用的网络协议的支持，保证在有新业务应用时，可以提供有力的支持。
4.网络冲浪，聊天功能。
5.电子邮件系统：主要进行同行交往，开展技术合作、学术交流等6.文件传输FTP：主要利用FTP服务获取重要的科技资料和技术文档。
7.安全性，数据备份1.3 网络性能需求1.带宽性能需求现代大型企业网络应具有更高的带宽，更强大的性能，不仅要继续承载企业的办公自动化，Web浏览等简单的数据业务，还要承载涉及企业生产运营的各种业务应用系统数据，以及带宽和时延都要求很高的IP电话、视频会议等多媒体业务。
因此，数据流量将大大增加，尤其是对核心网络的数据交换能力提出了前所未有的要求。
稳定可靠需求设备的可靠性设计：不仅要考察网络设备是否实现了关键部件的冗余备份，还要从网络设备整体设计架构、处理引擎种类等多方面去考察，网络设备是否能够提供有效的链路自愈手段，以及快速重路由协议的支持。
服务质量需求今天的大型企业网络建设必须要考虑到网络应能够智能识别应用事件的紧急和重要程度，如视频、音频、数据流（MIS、ERP、OA、备份数据）。
1.4 网络安全性需求1.网络管理系统应具有对整个通讯子网进行监控管理的能力，网管应用应当是统一的。
2.实现总部与各部门的信息安全，设置安全加密，防止恶意攻击与破坏。
3.具有数据的冗余备份，在发生在还是能够确保数据有效的恢复。
4.设置有效的防火墙系统，保持整个网络不受外在的攻击影响。
二、网络拓扑结构设计2.1 网络分层设计原则1、先进性：网络技术应为当期国际同业中先进的，并能支持先进性：未来网络技术的高性能需求，并且在业界表现出较高的网络性能；2、安全性安全性：能有效防止网络的非法访问，保护关键的数据不被安全性非法窃取、篡改或泄漏，使数据具有极高的安全性；3、可靠性可靠性：整个网络系统应具有很高的安全可靠性，必须满足可靠性7×24×365 小时连续运行的要求。
在通信故障发生时，网络设备可以快速自动地切换到备份链路或设备上；4、实用性实用性：整个网络系统要按照实用、好用的原则，使网络具实用性有较高的实用性；5、时效性时效性：网络要保证各类业务数据流的及时传输，网络时效时效性性要强，网络延时要小，确证业务交易的实时高效完成。
6、完整性完整性：网络系统应实现端到端的，能整合数据、语音和图完整性象的多业务应用，需要在全网范围统一的实施安全策略、QoS 策略、流量管理策略和系统管理策略的完整的一体化网络；7、成熟性成熟性：本网络系统需要整合包括TCP/IP，语音和图象等成熟性多种网络技术，只有成熟的平台和解决方案并在国内的银行用户成功使用才可以保证关键业务系统有一个可靠的运行，以有利于业务发展；8、可伸缩性可伸缩性：网络要具有面向未来的良好的伸缩性能，既能满可伸缩性足当前的需求，又能支持未来业务网点、业务量、业务种类的扩展和与其它机构或部门的连接等对网络的扩充性要求；9、效益性：网络的投资应随网络的伸缩能够持续发挥作用，保效益性：效益性护网络的投资，充分发挥网络投资的最大效益；10、可管理性可管理性：网络要应用统一的网络管理平台实现对整个网可管理性络系统、设备、安全性、数据流量、性能等的监控和管理，并可方便直观的进行远程管理和故障诊断。
11、可实施性：整个网络解决方案的实施要便于实际的实施，可实施性：可实施性并在实施过程中要保证现有网络和切换的完整性和一致性，确保实施工作的正常、顺利。
2.2 网络拓扑结构图三、网络设备选型3.1网络设备选型原则选择交换机的基本原则:(1).适用性与先进性相结合的原则不同品牌的交换机产品价格差异较大，功能也不一样，因此选择时不能只看品牌或追求高价，也不能只看价钱低的，应该根据应用的实际情况，选择性能价格比高，既能满足目前需要，又能适应未来几年网络发展的交换机。
(2).选择市场主流产品的原则选择交换机时，应选择在国内市场上有相当的份额，具有高性能、高可靠性、高安全性、高可扩展性、高可维护性的产品，如中兴、3Com、华为的产品市场份额较大。
(3).安全可靠的原则交换机的安全决定了网络系统的安全，选择交换机时这一点是非常重要的，交换机的安全主要表现在VLAN的划分、交换机的过滤技术。
(4).产品与服务相结合的原则选择交换机时，既要看产品的品牌又要看生产厂商和销售商品是否有强大的技术支持、良好的售后服务，否则买回的交换机出现故障时既没有技术支持又没有产品服务，使企业蒙受损失3.2网络设备列表核心交换机要求高性能、高可靠性、功能强、管理方便的千兆以太网高速交换机，保证网络的可靠性和现实流量的负载均衡。
