XMT-7000 工业调节器/温度控制器使用说明书此产品使用前，请仔细阅读说明书，以便正确使用，并请妥善保存，以便随时参考。
警告接线警告如果仪器失效或发生错误，可引起系统故障，安装外部保护电路以防止此类事故。
为防止仪器损坏或失效，使用适当的保险丝保护电源线及输入/输出线以防强电流冲击。
电源供给为防止仪器损坏或失效，用额定电压供电。
为防止触电或仪器失效，所有接线工作完成后方可供电。
禁止在易燃气体附近使用。
为防火、防爆或仪器损坏，禁止有易燃、易爆气体，排放蒸汽的场合中使用。
严禁触及仪器内部。
为防止触电或烯烧，严禁触及仪器内部。
只有本厂服务工程师可以检查内部线路或更换部件，仪器内部有高电压盒高温部件。
非常危险！严禁改动仪器为防止事故或仪器失效，严禁改动仪器。
保养为防止触电，食品报废或失效，只有本厂服务工程师可以更换部件。
为保证仪器持续且安全使用，应定期保养。
仪器内某些部件可能随使用时间的延长而损坏。
操作注意断电后方可清洁仪器。
清除显示器上的污渍请用软布或棉纸。
显示器易被划伤，禁止用硬物擦洗或触及。
禁止用螺丝刀或圆珠笔等坚硬物体操用面板按键，否则会损坏或划伤按键。
1、概述XMT-7000智能工业调节器/温度控制器/流量积算仪是一种高性能、高可靠性的智能型工业调节仪表，广泛用于机械、化工、陶瓷、轻工、冶金、石化、热处理等行业的温度、流量、压力、液位等的自动控制系统。
■主要特点◆热电偶、热电阻、模拟量、频率脉冲等多种信号自由输入，量程自由设置◆软件调零调满度，冷端单独测温，放大器自稳零，显示精度优于0.2%FS◆模糊理论结合传统PID方法，控制快速平稳，先进自整定方案自由可选◆输出自由可选：继电器触点、SSR驱动电平、可控硅过零和移相脉冲，模拟量，另附一路模拟量输出和二路可定义的报警点输出，输出值可限定，一机多用，无须选型2、主要技术指标2.1 输入热电偶S R B K N E J T热电阻Pt100 Cu50 JPt1002.2 基本误差：输入满量程的±0.5%±一个字2.3 分辨率：1℃、0.1℃2.4 采样周期：3次/sec，按需可达到8次/sec2.5 报警功能：上限，下限，上偏差，下偏差，上下偏差，范围内及待机状态报警2.6 报警输出：继电器触点AC250V 3A（阻性负载）2.7 控制方式：模糊PID控制、位式控制2.8 控制输出：继电器触点（容量：220V AC 3A）SSR驱动电平输出（DC 0/5V）过零触发脉冲：光偶可控硅输出1A600V移相触发脉冲：光偶可控硅输出1A600V2.9 电源电压：AC85-264V（50/60Hz）（额定100-240V AC）21.6-26.4V AC（额定24V AC）21.6-26.4V DC（额定24V DC）2.10 工作环境：温度0.50℃，温度＜85%RH的无腐蚀性场合：功耗＜5VA2.11 面板尺寸：80×160，96×96，72×72，48×96，96×48，48×48mm3、产品确认请参照下列代码表确认送达产品是否与您指定型号一致。

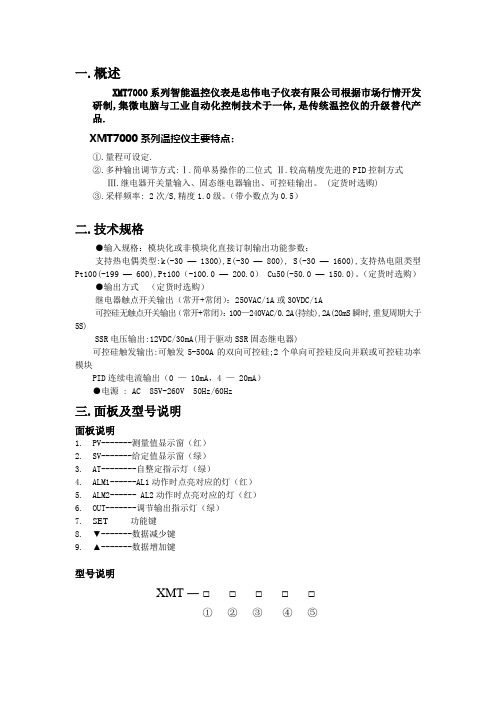

一.概述XMT7000系列智能温控仪表是忠伟电子仪表有限公司根据市场行情开发研制,集微电脑与工业自动化控制技术于一体,是传统温控仪的升级替代产品.XMT7000系列温控仪主要特点:①.量程可设定.②.多种输出调节方式:Ⅰ.简单易操作的二位式Ⅱ.较高精度先进的PID控制方式Ⅲ.继电器开关量输入、固态继电器输出、可控硅输出。
(定货时选购)③.采样频率: 2次/S,精度1.0级。
（带小数点为0.5）二.技术规格●输入规格：模块化或非模块化直接订制输出功能参数：支持热电偶类型:k(-30 — 1300),E(-30 — 800), S(-30 — 1600),支持热电阻类型Pt100(-199 — 600),Pt100（-100.0 — 200.0） Cu50(-50.0 — 150.0)。
（定货时选购）●输出方式（定货时选购）继电器触点开关输出（常开+常闭）：250VAC/1A或30VDC/1A可控硅无触点开关输出（常开+常闭）：100—240VAC/0.2A(持续),2A(20mS瞬时,重复周期大于5S)SSR电压输出:12VDC/30mA(用于驱动SSR固态继电器)可控硅触发输出:可触发5-500A的双向可控硅;2个单向可控硅反向并联或可控硅功率模块PID连续电流输出（0 — 10mA，4 — 20mA）●电源 : AC 85V-260V 50Hz/60Hz三.面板及型号说明面板说明1.PV-------测量值显示窗（红）2.SV-------给定值显示窗（绿）3.AT--------自整定指示灯（绿）4.ALM1------AL1动作时点亮对应的灯（红）5.ALM2------ AL2动作时点亮对应的灯（红）6.OUT-------调节输出指示灯（绿）7.SET--------功能键8.▼-------数据减少键9.▲-------数据增加键型号说明XMT ―□□□□□①②③④⑤①外形及开孔尺寸表示尺寸②开发批号7表示双排数码管显示，可输入单种传感器信号③主控制方式0 二位式调节1 :二位式位差(死区加大)控制2 :三位式调节3 :时间比例调节4 :触点通断二位式PID调节5 二位式固态继电器调节或二位式固态继电器PID调节6 单相移相触发调节7 单相过零触发调节或单相过零触发PID调节8 三相过零触发调节或三相过零触发PID调节9 连续PID的标准电流信号输出；④报警功能 0无报警1 上限报警2 下限报警3 上下限报警⑤输入信号类型1 热电偶信号输入2 热电阻信号输入四.基本使用操作1.参数设定:按SET键直接进入系统菜单设置相关参数。
XMT-7000 工业调节器/温度控制器使用说明书此产品使用前，请仔细阅读说明书，以便正确使用，并请妥善保存，以便随时参考。
警告接线警告如果仪器失效或发生错误，可引起系统故障，安装外部保护电路以防止此类事故。
为防止仪器损坏或失效，使用适当的保险丝保护电源线及输入/输出线以防强电流冲击。
电源供给为防止仪器损坏或失效，用额定电压供电。
为防止触电或仪器失效，所有接线工作完成后方可供电。
禁止在易燃气体附近使用。
为防火、防爆或仪器损坏，禁止有易燃、易爆气体，排放蒸汽的场合中使用。
严禁触及仪器内部。
为防止触电或烯烧，严禁触及仪器内部。
只有本厂服务工程师可以检查内部线路或更换部件，仪器内部有高电压盒高温部件。
非常危险！严禁改动仪器为防止事故或仪器失效，严禁改动仪器。
保养为防止触电，食品报废或失效，只有本厂服务工程师可以更换部件。
为保证仪器持续且安全使用，应定期保养。
仪器内某些部件可能随使用时间的延长而损坏。
操作注意断电后方可清洁仪器。
清除显示器上的污渍请用软布或棉纸。
显示器易被划伤，禁止用硬物擦洗或触及。
禁止用螺丝刀或圆珠笔等坚硬物体操用面板按键，否则会损坏或划伤按键。
1、概述XMT-7000智能工业调节器/温度控制器/流量积算仪是一种高性能、高可靠性的智能型工业调节仪表，广泛用于机械、化工、陶瓷、轻工、冶金、石化、热处理等行业的温度、流量、压力、液位等的自动控制系统。
■主要特点◆热电偶、热电阻、模拟量、频率脉冲等多种信号自由输入，量程自由设置◆软件调零调满度，冷端单独测温，放大器自稳零，显示精度优于0.2%FS◆模糊理论结合传统PID方法，控制快速平稳，先进自整定方案自由可选◆输出自由可选：继电器触点、SSR驱动电平、可控硅过零和移相脉冲，模拟量，另附一路模拟量输出和二路可定义的报警点输出，输出值可限定，一机多用，无须选型2、主要技术指标2.1 输入热电偶S R B K N E J T热电阻Pt100 Cu50 JPt1002.2 基本误差：输入满量程的±0.5%±一个字2.3 分辨率：1℃、0.1℃2.4 采样周期：3次/sec，按需可达到8次/sec2.5 报警功能：上限，下限，上偏差，下偏差，上下偏差，范围内及待机状态报警2.6 报警输出：继电器触点AC250V 3A（阻性负载）2.7 控制方式：模糊PID控制、位式控制2.8 控制输出：继电器触点（容量：220V AC 3A）SSR驱动电平输出（DC 0/5V）过零触发脉冲：光偶可控硅输出1A600V移相触发脉冲：光偶可控硅输出1A600V2.9 电源电压：AC85-264V（50/60Hz）（额定100-240V AC）21.6-26.4V AC（额定24V AC）21.6-26.4V DC（额定24V DC）2.10 工作环境：温度0.50℃，温度＜85%RH的无腐蚀性场合：功耗＜5VA2.11 面板尺寸：80×160，96×96，72×72，48×96，96×48，48×48mm3、产品确认请参照下列代码表确认送达产品是否与您指定型号一致。
二、仪表命名:仪表型号由三位英文字母和四位阿拉伯数字及一位后缀构学，具体解释如下：XMT □—□□□□□ ※XMT ：表示本公司企业代码※①：为英文字母表示，用以代表仪表的外型尺寸与开孔尺 寸，具体说明参见表一。
※②：仪表智能化程度：7先进型，PID 参数自整定及手动随 线修正功能※③：主控控制方式0 二位式 2 三位式 4位式PID(继电器通断比例输出) 5 电压脉冲输出，PID 调节，接SSR 困态继电器 6 移相脉冲输出，PID 调节，接可控硅7 过零脉宽输出，PID 调节，接可控硅 9 连续电流输出，PID 调节 ※④：辅助控制0 无报警 1 上限报警 2 下限报警 3 上、下限报警※⑤：输入信号1 热电偶输入2 热电阻输入3 霍尔变送器mV 信号4 远传压力电阻信号5 标准电流、电压信号※⑥：附加功能：Z 单显示仪表 LAT 自整定点为设定值的90% f 反相控 制，用于制冷 P 报警偏差值设定。
空双显示、正相控制、报警绝对值设定，主控设定点为自整定点 例如：XMTA-7411P 表示位式PID 自整定上限偏差报警设定。
三、仪表技术指标：1、测量误差：±1%±1字 ±0.5%±1字 ±0.2%±1字三档 附加冷端补偿误差：≤±2℃ 温度系数≤0.05℃/℃。
2、测量数显范围：-1999～1999 -199～999二种。
3、报警范围：全量程自由设定。
4、继电器输出触点容量：3A/250VAC(阻性负载）。
5、可控硅触发信号：5V/40μS 或额定100mA,瞬时1A(自触发)。
6、固态继电器输出信号：12V ±3V 30mA7、工作电源：220VAC ±10% 55Hz 功耗：4W 。
8、工作环境：0-50℃,相对湿度≤85%RH, 无腐蚀性及无强电磁场辐射场合。
9、仪表配用传感及相应测控范围：⑥②③④⑤①LM NABaPV 窗SV 窗b开孔XMT-7000系列智能型仪表主要用于温度控制。
全国电工进网作业许可考试低压类理论部分电工基础知识复习题应部分博友和网友的邀请,陆续收集整理电工知识复习题、考试题、考点等借博客发表，供网友们电工应聘考试，升级升职考试，岗位培训考试，换证取证考试，电工进网作业许可理论考试和平时学习等参考。
电工基础知识是所有的电工类工种的基础，本文精选试题，是电工基础知识考点内容，也是各初、中级电工升级考试、岗位培训的重要内容。
熟悉和掌握电工基础知识，可以让你进一步探索电工奥秘或对付各种考试得心应手，游刃有余，轻松愉快的完成各项工作。
（答案仅供参考，欢迎业内的朋友们吹毛求疵，寻找其中可能的错误）一、选择题1. 电荷的基本单位是（C ）。
A．安秒 B. 安培 C. 库仑 D. 千克2．1安培等于（B ）微安。
A. 103B. 106C. 109D. 1023．将一根导线均匀拉长为原长度的3倍,则阻值为原来的（ C ）倍。
A. 3B. 1/3C. 9D. 1/94．产生串联谐振的条件是（C ）。
A. XL＞XcB. XL＜XcC. XL＝XcD. XL≥XcE. XL≤Xc5. 空载高压长线路的末端电压（ B ）始端电压。
A. 低于B. 高于C. 等于D. 低于或等于6．三相对称负载的功率,其中是（ B ）之间的相位角。
A. 线电压与线电流B. 相电压与线电流C. 线电压与相电流D. 相电压与相电流7. 当电源频率增加后,分别与灯泡串联的R、L、C3个回路并联,与（ B ）串联的灯泡亮度增加。
A. RB. LC. CD. R和LE. R和C8．额定电压为220V的灯泡接在110V电源上,灯泡的功率是原来的（ D ）。
A. 2B. 4C. 1/2D. 1/49. 两只额定电压相同的电阻串联接在电路中, 其阻值较大的电阻发热（ B ）。
A. 相同B. 较大C. 较小10. 用叠加原理计算复杂电路, 就是把一个复杂电路化为（ A ）电路进行计算的。
A. 单电源B. 较大C. 较小D. R、L11．电路主要由负载、线路、电源、（ B ）组成。
XMT7000系列温度控制仪说明书余姚市腾辉温控仪表厂2008 年2 月一、概述XMT7000系列智能温度控制器是一种经济型的智能工业调节仪表,广泛应用于机械、化工、陶瓷、轻工、冶金、石化、热处理等行业的温度、流量、压力、液位等的自动控制系统。
主要特点热电偶、热电阻、模拟量、频率脉冲等多种信号自由输入,量程自由设置软件调零调满度，冷端单独测温，放大器自稳零，显示精度优于%FS模糊理论结合传统PID方法，控制快速平稳，先进的自整定方案输出可选：继电器触点、逻辑电平、可控硅单相或三相过零和移相触发脉冲、模拟量，另附二路可定义的报警触点输出二、主要技术指标1.输入逻辑电平：DC 0/12V热电偶K E S J T B R N 过零触发脉冲:光偶可控硅输出 1A 600V热电阻 Pt100 JPt100 Cu50 移相触发脉冲:光偶可控硅输出1A 600V线性信号 0-5V 1-5V mV Ω0-10mA电流输出（负荷阻值600Ω以下）0-10mA 0-20mA 4-20mA 0-20mA电流输出（负荷阻值600Ω以下）4-20mA电流输出（负荷阻值600Ω以下）8.控制方式：模糊PID控制、位式控制2.基本误差：输入满量程的±%±1个字9.电源电压: AC85-264V(50/60Hz)3.分辨率： 1℃、(额定100-240V AC)4.采样周期：2次/sec AC(额定24V AC)5.报警功能：上限，下限，上偏差，下偏差， DC (额定 24V DC)区间外，区间内10.工作环境：温度0-50℃，湿度<85%RH 的6.报警输出：继电器触点 AC250V 3A（阻值）无腐蚀性场合，功耗<5VA7.控制输出：继电器触点 AC250V 3A（阻值）11.面板尺寸：80×160，160×80，96×96，72×72，48×96，96×48，48×48mm三、产品确认请参照下列代码确认送达产品是否与您指定的型号一致。
swd7000温控仪说明书
XMT7000系列智能温度控制器是一种经济型的智能工业调节仪表,广泛应用于机械、化工、陶瓷、轻工、冶金、石化、热处理等行业的温度、流量、压力、液位等的自动控制系统。
主要技术指标
输入信号:热电偶KESJTF2热电阻Pt100 Cu50基本误差:输入满量程的士0.5%±1个字
分辨率:热电偶:1℃热电阻:0.1℃(-50~200.0℃)1C(-200~600℃)采样周期:2次/秒
报警功能:上限下限上下限
控制输出:继电器触点AC250V 3A(阻值)
固态继电器触发(SSR)DC12V
过零触发脉冲:光偶可控硅输出1A 60ov
控制方式:模糊PID控制、位式控制
电源电压:AC85-264V(50/6OHz)
工作环境:温度0-50℃，湿度<85%RH的无腐蚀性场合，功耗<5VA
面板尺寸:80×160，160×80，96×96，72×72，48×96，96×48，48×48单位:mm显示方式:双排数码管设定
设定方式:轻触键设定。
XMT7000智能双排显示PID温度调节仪XMT7000系列智能温度控制器是一种经济型的智能工业调节仪表,广泛应用于机械、化工、陶瓷、轻工、冶金、石化、热处理等行业的温度、流量、压力、液位等的自动控制系统。
主要技术指标输入信号: 热电偶K E S J T F2热电阻Pt100 Cu50基本误差：输入满量程的±0.5%±1个字分辨率：热电偶: 1℃热电阻: 0.1℃(-50~200.0℃) 1℃(-200~600℃)采样周期：2次/秒报警功能: 上限下限上下限控制输出: 继电器触点AC250V 3A（阻值）固态继电器触发(SSR) DC12V过零触发脉冲:光偶可控硅输出 1A 600V控制方式：模糊PID控制、位式控制电源电压: AC85-264V(50/60Hz)工作环境：温度0-50℃，湿度<85%RH的无腐蚀性场合，功耗<5VA面板尺寸：80×160，160×80，96×96，72×72，48×96，96×48，48×48 单位: mm显示方式: 双排数码管设定设定方式:轻触键设定产品型号命名常用操作与面板布置¾标号①显示测量温度或参数名称¾标号②显示设定温度或参数值¾标号③为上限与下限报警指示灯¾标号④为输出指示灯¾标号⑤为自整定指示灯¾标号⑥为进入设定状态键,又名功能键¾标号⑦为加数键¾标号⑧为咸数键¾标号⑨为移位键按“SET”键(功能键)3秒进入仪表内部参数设定显示温度时，按“▼”键或“▲”键进入设定温度,此时可设定温度主控温度。
首次使用仪表必知请按说明书与仪表接线指示连接仪表设备，上电后，仪表首先显示为传感器输入信号，约1秒钟，仪表上排数码管将显示测量温度。
下排显示设定温度。
此时如果上排显示“HH”或” LL”或显示温度不正常，请检查温度传感器(热电偶或热电阻)是否已经与仪表连接正确或所购买的温度传感器是否与仪表标签上标注的相符。
全国电工进网作业许可考试低压类理论部分电工基础知识复习题应部分博友和网友的邀请,陆续收集整理电工知识复习题、考试题、考点等借博客发表，供网友们电工应聘考试，升级升职考试，岗位培训考试，换证取证考试，电工进网作业许可理论考试和平时学习等参考。
电工基础知识是所有的电工类工种的基础，本文精选试题，是电工基础知识考点内容，也是各初、中级电工升级考试、岗位培训的重要内容。
熟悉和掌握电工基础知识，可以让你进一步探索电工奥秘或对付各种考试得心应手，游刃有余，轻松愉快的完成各项工作。
（答案仅供参考，欢迎业内的朋友们吹毛求疵，寻找其中可能的错误）一、选择题1. 电荷的基本单位是（C ）。
A．安秒 B. 安培 C. 库仑 D. 千克2．1安培等于（B ）微安。
A. 103B. 106C. 109D. 1023．将一根导线均匀拉长为原长度的3倍,则阻值为原来的（ C ）倍。
A. 3B. 1/3C. 9D. 1/94．产生串联谐振的条件是（C ）。
A. XL＞XcB. XL＜XcC. XL＝XcD. XL≥XcE. XL≤Xc5. 空载高压长线路的末端电压（ B ）始端电压。
A. 低于B. 高于C. 等于D. 低于或等于6．三相对称负载的功率,其中是（ B ）之间的相位角。
A. 线电压与线电流B. 相电压与线电流C. 线电压与相电流D. 相电压与相电流7. 当电源频率增加后,分别与灯泡串联的R、L、C3个回路并联,与（ B ）串联的灯泡亮度增加。
A. RB. LC. CD. R和LE. R和C8．额定电压为220V的灯泡接在110V电源上,灯泡的功率是原来的（ D ）。
A. 2B. 4C. 1/2D. 1/49. 两只额定电压相同的电阻串联接在电路中, 其阻值较大的电阻发热（ B ）。
A. 相同B. 较大C. 较小10. 用叠加原理计算复杂电路, 就是把一个复杂电路化为（ A ）电路进行计算的。
A. 单电源B. 较大C. 较小D. R、L11．电路主要由负载、线路、电源、（ B ）组成。
