CAD如何设置辅助绘图模式
我们使用CAD绘图最好用到辅助绘图，使用之前需要设置，这样可以使我们绘图更加方便。
下面就让小编告诉你CAD如何设置辅助绘图模式的方法，一起学习吧。

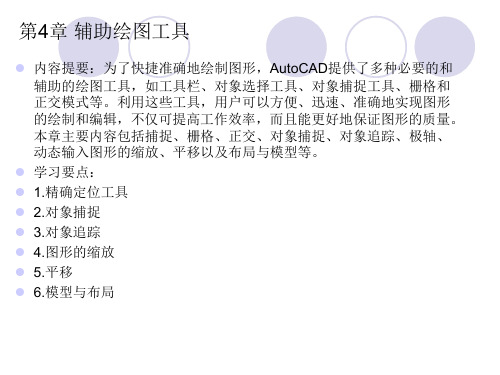

CAD设置辅助绘图模式的方法
辅助绘图模式作必要调整，对状态栏各项进行设置
1.要关闭“捕捉”，这样绘图时不会捕捉到栅格上的点。
2.右键单击“对象捕捉”按钮。
(1)在“极轴追踪”选项卡中，选中“启用极轴追踪”;将增量角设为30度;选中“用所有极轴角设置追踪”，保证在绘图时向各个方向都能出现追踪线。
(2)在“对象捕捉”选项卡中，将端点、中点、圆心、象限点、交点、垂足、切点这7个常用的选中，在绘图时若感觉捕捉点太多，出现互相干涉现象，可随时关闭多余的捕捉点，若有时需要用到特殊捕捉点，可利用“对象捕捉工具栏”中的临时捕捉点进行捕捉。
3.按下“线宽”按钮，同时调整线宽显示比例。
具体设置方法是：右键单击“线宽”按钮，将“调整显示比例”滑块拖到左边第二格中间位置，这样显示的图线宽度比较适中。

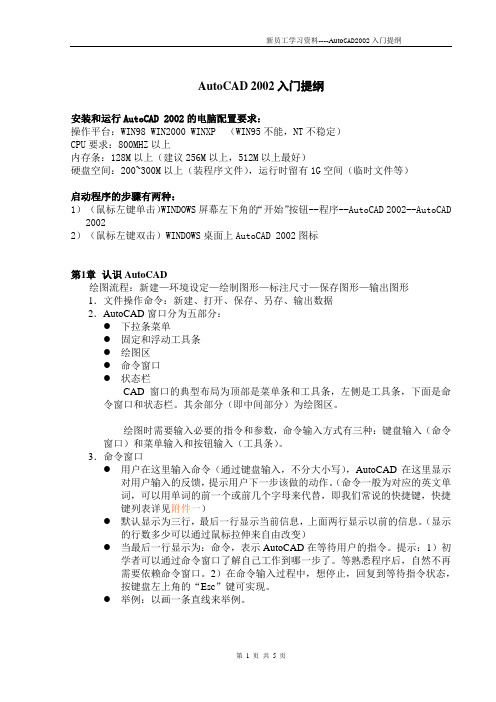

AutoCAD 2002入门提纲安装和运行AutoCAD 2002的电脑配置要求：操作平台：WIN98 WIN2000 WINXP （WIN95不能，NT不稳定）CPU要求：800MHZ以上内存条：128M以上（建议256M以上，512M以上最好）硬盘空间：200~300M以上（装程序文件），运行时留有1G空间（临时文件等）启动程序的步骤有两种：1）（鼠标左键单击）WINDOWS屏幕左下角的“开始”按钮--程序--AutoCAD 2002--AutoCAD 20022）（鼠标左键双击）WINDOWS桌面上AutoCAD 2002图标第1章认识AutoCAD绘图流程：新建—环境设定—绘制图形—标注尺寸—保存图形—输出图形1．文件操作命令：新建、打开、保存、另存、输出数据2．AutoCAD窗口分为五部分：●下拉条菜单●固定和浮动工具条●绘图区●命令窗口●状态栏CAD窗口的典型布局为顶部是菜单条和工具条，左侧是工具条，下面是命令窗口和状态栏。
其余部分（即中间部分）为绘图区。
绘图时需要输入必要的指令和参数，命令输入方式有三种：键盘输入（命令窗口）和菜单输入和按钮输入（工具条）。
3．命令窗口●用户在这里输入命令（通过键盘输入，不分大小写），AutoCAD在这里显示对用户输入的反馈，提示用户下一步该做的动作。
（命令一般为对应的英文单词，可以用单词的前一个或前几个字母来代替，即我们常说的快捷键，快捷键列表详见附件一）●默认显示为三行，最后一行显示当前信息，上面两行显示以前的信息。
（显示的行数多少可以通过鼠标拉伸来自由改变）●当最后一行显示为：命令，表示AutoCAD在等待用户的指令。
提示：1）初学者可以通过命令窗口了解自己工作到哪一步了。
等熟悉程序后，自然不再需要依赖命令窗口。
2）在命令输入过程中，想停止，回复到等待指令状态，按键盘左上角的“Esc”键可实现。
●举例：以画一条直线来举例。
4．菜单、工具条菜单条以下拉形式，工具条以按钮形式为操作者提供了输入命令的另一种更直观的形式。

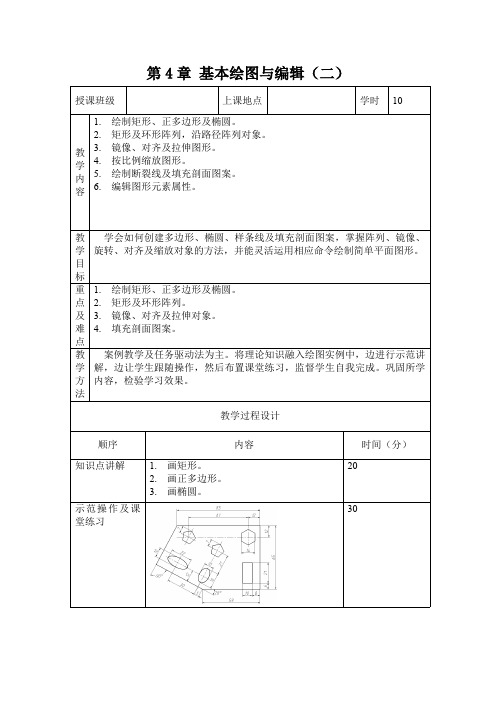

《计算机辅助绘图（AutoCAD）》课程教案编写者：XXX一、课程的性质、目的和任务AutoCAD是本专业的一门重要专业技术基础课，是研究电子图样的图示原理、读图、画图和管理图样的课程。
主要内容包括：绘图流程、基本绘图命令、基本编辑命令、图案填充、文本注写、块及外部参照、尺寸及公差的标注、图形的显示控制、绘图环境设置、设计中心及其他辅助功能、图形的输出和三维建模等。
本课程的目的和任务：1、掌握AutoCAD绘图命令的使用方法，并能够熟练地绘制出中等难度的工程图形。
2、掌握AutoCAD编辑命令的使用方，并能够运用各种编辑命令对图形进行编辑和修改。
3、能够正确地使用AutoCAD图案填充命令。
4、能够正确地对图形进行各类尺寸的标注和注写文字。
5、掌握AutoCAD块和属性的定义和功能，并能正确地创建带属性的块和使用块。
6、掌握AutoCAD显示命令的使用方法，并能在绘图的过程中正确、合理地使用显示控制工具。
7、能够掌握AutoCAD设计中心的使用方法，并能够对图形进行常规操作。
8、能够掌握AutoCAD图形的布局及图形的输出打印。
9、了解AutoCAD各种类型的三维制图方法，三维立体建模的原理。
二、课程的基本要求通过本课程的教学，应达到的基本要求是：1、要求学生通过学习达到了解和掌握计算机绘图（AutoCAD ）的基本原理、特点以及使用方法和步骤。
能够用计算机绘制、编辑和修改中等难度的二维图形。
2、掌握AutoCAD基本的绘图命令及常用选项的使用方法，并能够绘制出中等难度的二维（平面）工程图样。
3、掌握AutoCAD基本的编辑命令，并能够正确、合理地对图形进行编辑和修改。
4、能够正确合理对图形进行尺寸标注和文本注写。
5、能够掌握和运用AutoCAD的辅助绘图工具。
6、要求学生了解三维立体图形的绘制与编辑。
7、基本掌握图形布局设置与图形打印输出计算机辅助设计（AutoCAD）教案。
AutoCAD電腦輔助繪圖教學大綱一、軟體簡介：1、什麼是CAD：電腦輔助繪圖（設計）→C omputer A ided D rawing（D esign）二、軟體的使用：1、開啟軟體2、開啟檔案3、儲存檔案4、多個圖檔的切換5、工作區的切換三、作業環境介紹：1、繪圖區（座標圖示）2、預設工作區與AutoCAD典型工作區3、指令列4、狀態列（座標區、製圖設定狀態區）5、模型與配置四、基本操作：1、鍵盤的使用（功能鍵、Ctrl、Shift）2、滑鼠的使用3、鍵盤與滑鼠之搭配五、座標系統：1、絕對座標（X，Y）2、相對座標（@X，Y）3、極座標（@距離< 角度）※L ine（直線）、E rase（刪除）、Z oom（螢幕縮放）、P an（平移）六、開始繪圖：1、單位的設定2、圖紙大小（圖面範圍）3、圖框與標題欄（以A3為例→420，297）1、字型設定（字體：isocp.shx、大字體：chineset.shx）2、文字輸入：（1）單行文字（2）多行文字3、文字的編修4、標題欄的填寫※C irle（圓）、U ndo（還原；亦可使用Ctrl+Z）1、線型的載入（線型檔）2、線型的製作1、圖層的規劃及設定：（1）圖層名稱（2）顏色（3）線型（4）線粗2、圖層功能：（1）打開/ 關閉（2）解凍/ 凍結（3）鎖護3、樣板檔的建立：（1）繪製圖框與標題欄（2）設定字型（3）建立及規劃圖層（4）標註形式1、鎖點與格點2、極座標追蹤3、物件鎖點十一、WCS（World Coordinate System）與UCS（User Coordinate System）1、WCS（世界座標系統）2、UCS（使用者座標系統）3、UCS之功能選項十二、繪圖及編輯指令：※A rc（圓弧）、M ove（移動）、CO py（複製）、F illet（圓角）BR eak（切斷）、EX tend（延伸）、POL ygon（多邊形）、XL ine（建構線）、R a Y（射線）、CHA mfer（倒角）、MI rror（鏡射）、AR ray（陣列）※DIV ide（等分）：PO int（點）、DO unt（甜甜圈）、ME asure（等距）※修改性質及複製性質十三、出圖：1、出圖設備規劃及出圖形式2、模型空間出圖3、配置空間出圖十四、尺度標註：1、標註形式2、各種尺度標註：3、多重引線十五、聚合線：※PL ine（聚合線）、SPL ine（雲形線）※PE dit（聚合線編輯）十六、查詢：※ID（點位置）、DI st（距離）、LI st（列示）※REG en（面域）、BO undary（邊界）、A re A（面積）十七、剖面線：※H atch（剖面線）→（1）點選點（2）選取物件（3）進階選項（關聯式與非關聯式）十八、圖塊：各種標準零件的建立※B lock（圖塊）→（1）定義屬性（2）建立圖塊（3）插入圖塊（I nsert）（4）寫出圖塊（W block）。
