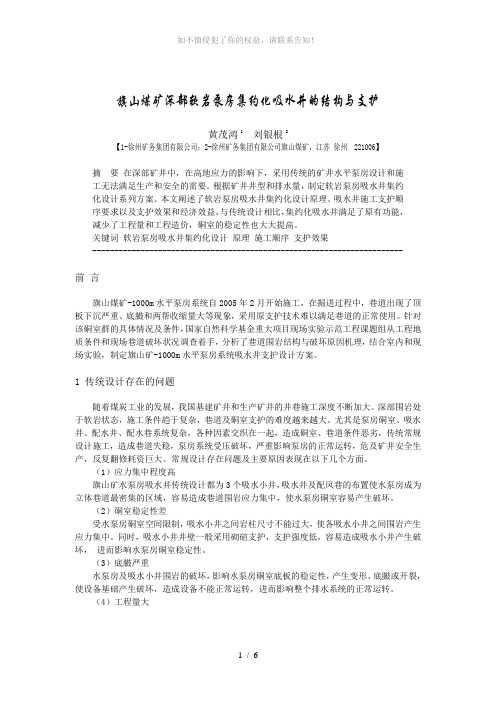

旗山煤矿深部软岩泵房集约化吸水井的结构与支护黄茂鸿1刘银根2【1-徐州矿务集团有限公司；2-徐州矿务集团有限公司旗山煤矿，江苏徐州221006】摘要在深部矿井中，在高地应力的影响下，采用传统的矿井水平泵房设计和施工无法满足生产和安全的需要。

根据矿井井型和排水量，制定软岩泵房吸水井集约化设计系列方案。

本文阐述了软岩泵房吸水井集约化设计原理、吸水井施工支护顺序要求以及支护效果和经济效益。

与传统设计相比，集约化吸水井满足了原有功能，减少了工程量和工程造价，硐室的稳定性也大大提高。

关键词软岩泵房吸水井集约化设计原理施工顺序支护效果-----------------------------------------------------------------------前言旗山煤矿-1000m水平泵房系统自2005年2月开始施工，在掘进过程中，巷道出现了顶板下沉严重、底臌和两帮收缩量大等现象，采用原支护技术难以满足巷道的正常使用。

针对该硐室群的具体情况及条件，国家自然科学基金重大项目现场实验示范工程课题组从工程地质条件和现场巷道破坏状况调查着手，分析了巷道围岩结构与破坏原因机理，结合室内和现场实验，制定旗山矿-1000m水平泵房系统吸水井支护设计方案。

1 传统设计存在的问题随着煤炭工业的发展，我国基建矿井和生产矿井的井巷施工深度不断加大。

深部围岩处于软岩状态，施工条件趋于复杂，巷道及硐室支护的难度越来越大。

尤其是泵房硐室、吸水井、配水井、配水巷系统复杂，各种因素交织在一起，造成硐室、巷道条件恶劣，传统常规设计施工，造成巷道失稳，泵房系统受压破坏，严重影响泵房的正常运转，危及矿井安全生产，反复翻修耗资巨大。

常规设计存在问题及主要原因表现在以下几个方面。

（1）应力集中程度高旗山矿水泵房吸水井传统设计都为3个吸水小井，吸水井及配风巷的布置使水泵房成为立体巷道最密集的区域，容易造成巷道围岩应力集中，使水泵房硐室容易产生破坏。

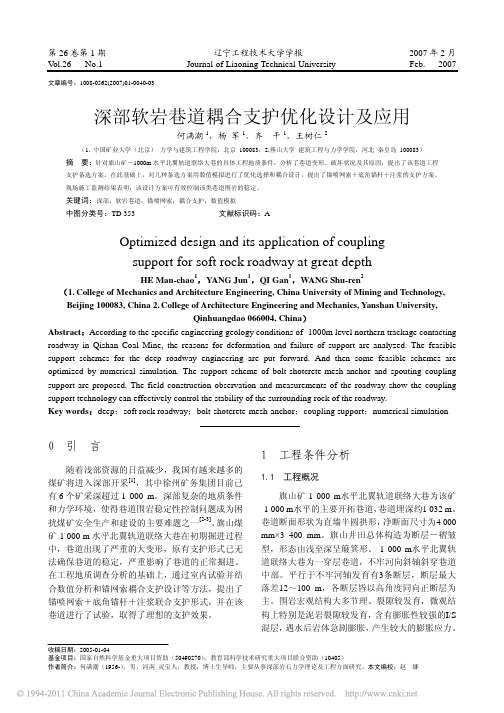

第26卷第1期 辽宁工程技术大学学报 2007年2月 V ol.26 No.1 Journal of Liaoning Technical University Feb. 2007收稿日期：2005-01-04基金项目：国家自然科学基金重大项目资助（50490270）；教育部科学技术研究重大项目联合资助（10405） 作者简介：何满潮（1956-），男，河南 灵宝人，教授，博士生导师，主要从事深部岩石力学理论及工程方面研究。

本文编校：赵 娜文章编号：1008-0562(2007)01-0040-03深部软岩巷道耦合支护优化设计及应用何满潮1，杨 军1，齐 干1，王树仁2（1. 中国矿业大学（北京） 力学与建筑工程学院，北京 100083；2.燕山大学 建筑工程与力学学院，河北 秦皇岛 100083）摘 要：针对旗山矿－1000m 水平北翼轨道联络大巷的具体工程地质条件，分析了巷道变形、破坏状况及其原因，提出了该巷道工程支护备选方案。

在此基础上，对几种备选方案用数值模拟进行了优化选择和耦合设计，提出了锚喷网索＋底角锚杆＋注浆的支护方案。

现场施工监测结果表明，该设计方案可有效控制该类巷道围岩的稳定。

关键词：深部；软岩巷道；锚喷网索；耦合支护；数值模拟中图分类号：TD 353 文献标识码：AOptimized design and its application of couplingsupport for soft rock roadway at great depthHE Man-chao 1，YANG Jun 1，QI Gan 1，WANG Shu-ren 2（1. College of Mechanics and Architecture Engineering, China University of Mining and Technology, Beijing 100083, China 2. College of Architecture Engineering and Mechanics, Yanshan University,Qinhuangdao 066004, China ）Abstract ：According to the specific engineering geology conditions of -1000m level northern trackage contacting roadway in Qishan Coal Mine, the reasons for deformation and failure of support are analyzed. The feasible support schemes for the deep roadway engineering are put forward. And then some feasible schemes are optimized by numerical simulation. The support scheme of bolt-shotcrete-mesh-anchor and spouting coupling support are proposed. The field construction observation and measurements of the roadway show the coupling support technology can effectively control the stability of the surrounding rock of the roadway.Key words ：deep ；soft rock roadway ；bolt-shotcrete-mesh-anchor ；coupling support ；numerical simulation0 引 言随着浅部资源的日益减少，我国有越来越多的煤矿将进入深部开采[1]，其中徐州矿务集团目前已有6个矿采深超过1 000 m 。

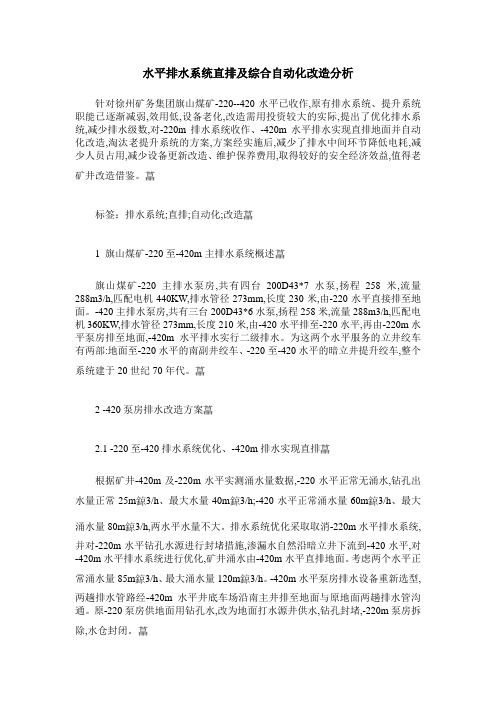

水平排水系统直排及综合自动化改造分析针对徐州矿务集团旗山煤矿-220--420水平已收作,原有排水系统、提升系统职能已逐渐减弱,效用低,设备老化,改造需用投资较大的实际,提出了优化排水系统,减少排水级数,对-220m排水系统收作、-420m水平排水实现直排地面并自动化改造,淘汰老提升系统的方案,方案经实施后,减少了排水中间环节降低电耗,减少人员占用,减少设备更新改造、维护保养费用,取得较好的安全经济效益,值得老矿井改造借鉴。

标签：排水系统;直排;自动化;改造1 旗山煤矿-220至-420m主排水系统概述旗山煤矿-220主排水泵房,共有四台200D43*7水泵,扬程258米,流量288m3/h,匹配电机440KW,排水管径273mm,长度230米,由-220水平直接排至地面。

-420主排水泵房,共有三台200D43*6水泵,扬程258米,流量288m3/h,匹配电机360KW,排水管径273mm,长度210米,由-420水平排至-220水平,再由-220m水平泵房排至地面,-420m水平排水实行二级排水。

为这两个水平服务的立井绞车有两部:地面至-220水平的南副井绞车、-220至-420水平的暗立井提升绞车,整个系统建于20世纪70年代。

2 -420泵房排水改造方案2.1 -220至-420排水系统优化、-420m排水实现直排根据矿井-420m及-220m水平实测涌水量数据,-220水平正常无涌水,钻孔出水量正常25m3/h、最大水量40m3/h;-420水平正常涌水量60m3/h、最大涌水量80m3/h,两水平水量不大。

排水系统优化采取取消-220m水平排水系统,并对-220m水平钻孔水源进行封堵措施,渗漏水自然沿暗立井下流到-420水平,对-420m水平排水系统进行优化,矿井涌水由-420m水平直排地面。

考虑两个水平正常涌水量85m3/h、最大涌水量120m3/h。

-420m水平泵房排水设备重新选型,两趟排水管路经-420m水平井底车场沿南主井排至地面与原地面两趟排水管沟通。
