专题一 运动图象和速度计算

八年级上册物理专题训练一——运动图像及速度计算专题概述1.运动的图象可以形象地描述出物体运动的位置和速度的变化情况。

解题时要注意：弄清纵、横坐标表示的物理量及它们之间的关系，分析图象的起点、交点的含义，根据相关信息解题。

2.速度的计算要注意：找准对应速度、路程和时间，熟悉各种类型行程问题，仔细挖掘其中隐含的等量关系。

分类训练类型1 运动的图象（一）s-t图象1.如图为某物体沿直线运动的路程随时间变化的图象，下列对该物体在0～5s内的运动情况分析正确的是( )A.物体在5s内运动的路程为2mB.物体在3～5s内通过的路程是0～1s内通过路程的2倍C.物体在5s内的平均速度为0.67m/sD.物体在1～3s内做匀速直线运动(第1题图) (第2题图)2.如图为甲、乙、丙三个物体同时同地沿同一直线运动的s-t图象，v甲：v乙= ,1 min之后，运动最快的物体将比最慢的物体多运动 m的路程。

3.两辆汽车在同一平直公路上同时出发，其路程s与时间t的关系如图所示。

由图象可知，甲车的速度 (选填“大于”“等于”或“小于”)乙车的速度，甲车的速度为 m/s。

当t=40 s 时，甲、乙两车相距 m.(二)v-t图象4.如图是某汽车通过某一平直公路时记录的v-t图象，甲、乙、丙、丁四个过程中，汽车做匀速直线运动的是( )A.甲B.乙C.丙D.丁(第4题图) (第5题图)5.(四川泸州)甲、乙两位同学在同一考点参加800m体考，t=0时同时起跑，t4时刻同时到达终点，其速度——时间图象如图所示，下列描述正确的是( )A.0～t1时间内，甲、乙两同学都在做匀速直线运动B.t1～t2时间内，甲、乙两同学保持相对静止C.0～t3时间内，甲同学通过的路程小于乙同学通过的路程D.刚到达终点时，甲、乙两同学速度相等6.如图甲所示，小满用水平力推水平地面上的物体，物体的v-t图象如图乙所示。

(1)物体在0～1s时处于状态。

(2)物体在第2s的速度是 m/s.(3)物体在4～6s内通过的路程是 m.类型2 速度的综合计算(一)追及和相遇问题7.小明家距学校2km,小明以10km/h的速度骑自行车上学，出发5min 后小明的父亲发现小明的教科书忘记带了，于是立即以30km/h的速度沿小明上学的方向骑电动车去追小明，问：(1)小明上学需要几分钟？(2)小明的父亲能否在小明上学途中追上小明？如果能，追上时距学校多远？如果不能，说明理由。

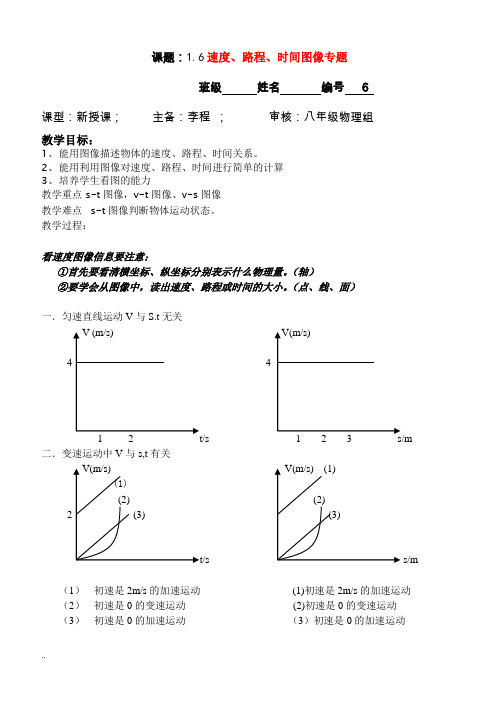

课题：1.6速度、路程、时间图像专题班级姓名编号 6课型：新授课；主备：李程；审核：八年级物理组教学目标：1、能用图像描述物体的速度、路程、时间关系。

2、能用利用图像对速度、路程、时间进行简单的计算3、培养学生看图的能力教学重点 s-t图像，v-t图像、v-s图像教学难点s-t图像判断物体运动状态。

教学过程：看速度图像信息要注意：①首先要看清横坐标、纵坐标分别表示什么物理量。

（轴）②要学会从图像中，读出速度、路程或时间的大小。

（点、线、面）一．匀速直线运动V与S.t无关V (m/s) V(m/s)4 41 2 t/s 1 2 3 s/m 二．变速运动中V与s,t有关V(m/s) V(m/s) (1)(1)(2) (2)2 (3) (3)t/s s/m（1）初速是2m/s的加速运动(1)初速是2m/s的加速运动（2）初速是0的变速运动(2)初速是0的变速运动（3）初速是0的加速运动（3）初速是0的加速运动V(m/s) V(m/s)3 3t/s s/m(1)初速是3m/s的减速运动(1)初速是3m/s的减速运动(2)初速是0的变减速运动(2)初速是0的变减速运动三．匀速运动中路程与时间的关系S=Vts/m t/sA ABBt/s s/m A的速度比B大A的速度比B小四．变速运动中S与t的关系图像(1)加速运动（2）减速运动S St t随堂小测一、匀速直线运动的图像1错误！未指定书签。

：如图5-17所示，用来表示同一种运动规律的是（）A ．a b B. b c C. b d D. a d2错误！未指定书签。

：小明为了探究物体运动速度与运动时间、路程之间的关系，在课外实践活动时，选用了两辆不同规格的四轮驱动模型车A 和B ，在实验室做了探究实验．实验中记录数据如下表所示：（1）试根据上表中的数据在右图1坐标系内分别画出两车的路程--时间图； （2）由数据可得出汽车A 和汽车B 的速度关系是 ；（3）由图可知在4秒内，汽车A 和汽车B 运动的路程各是 和 。

尖子生的自我修养系列运动学问题的两大破解支柱——运动示意图和运动图像运动学问题单独考查的命题概率较小，更多的是与其他知识相结合，作为综合试题的一个知识点加以体现。

如果单独作为考查点命制计算题，则往往涉及两个物体的运动关系问题，或者是一个物体的多过程、多情景的实际问题。

对于这类问题，分析物理过程，作好运动示意图或运动图像，弄清运动物体运动过程中各阶段运动量间的联系，是寻找解题途径的关键。

运动示意图运动示意图就是根据文字叙述而画出的用以形象描述物体运动过程的一种简图(或草图)。

同时在图上标明物体运动的速度、加速度等状态量和位移、时间等过程量。

运用运动示意图解题时，要分过程恰当选取运动学规律列方程，同时注意各过程间的位移关系、时间关系及速度关系，列出相应的辅助方程，再将各式联立求解，便可得出结果。

[例1] 一个气球以4 m/s 的速度匀速竖直上升，气球下面系着一个重物，当气球上升到下面的重物离地面217 m 时，系重物的绳子断了，不计空气阻力，问从此时起，重物经过多长时间落到地面？重物着地时的速度多大？(g 取10 m/s 2)【解析】绳子未断时，重物随着气球以4 m/s 的速度匀速上升，当绳子断后，由于惯性，物体将在离地面217 m 处，以4 m/s 的初速度竖直上抛。

运动示意图如图所示：重物由O →A 做匀减速直线运动， h 1＝v 022g ＝0.8 mt 1＝v 0g＝0.4 s重物由A →B 做自由落体运动， h 1＋h ＝12gt 22可解得：t 2＝2(h 1＋h )g＝6.6 s ， 故从绳子断到重物落地的总时间t ＝t 1＋t 2＝7 s重物落地时的速度v ＝gt 2＝66 m/s 。

【答案】7 s 66 m/s[例2] (2020·武汉模拟)甲、乙两车在平直公路上比赛，某一时刻，乙车在甲车前方L 1＝11 m 处，乙车速度v 乙＝60 m/s ，甲车速度v 甲＝50 m/s ，此时乙车离终点线尚有L 2＝600 m ，如图所示。

运动学图像问题（x-t与v-t）【专题概述】用图像来描述两个物理量之间的关系，是物理学中常用的方法。

图像是一种直观且形象的语言和工具，它运用数和形的巧妙结合，恰当地表达各种现象的物理过程和物理规律。

运用图像解题的能力可以归纳为以下两个方面：1.读图2、作图和用图依据物体的状态和物理过程所遵循的物理规律，作出与之对应的示意图或数学函数图像来研究和处理问题。

【典例精讲】1. 对x-t图像的认识：典例1 如图，折线是表示物体甲从A地向B地运动的x－t图象，直线表示物体乙从B 地向A地运动的x－t图象，则下列说法正确的是( )A．在2～6 s内甲做匀速直线运动B．乙做匀速直线运动，其速度大小为5 m/sC．从计时开始至甲、乙相遇的过程中，乙的位移大小为60 mD．在t＝8 s时，甲、乙两物体的速度大小相等典例2 如图所示为甲、乙两物体运动的x－t图象，下列关于甲、乙两物体运动的说法，正确的是( )A．甲、乙两个物体同时出发B．甲、乙两个物体在同一位置出发C．甲的速度比乙的速度小D．t2时刻两个物体速度相同2、与x-t有关的追赶问题;典例3如图是在同一条直线上运动的A、B两质点的x－t图象，由图可知()A．t＝0时，A在B后面B．B质点在t2秒末追上A并在此后跑在A的前面C．在0～t1时间内B的运动速度比A大D．A质点在0～t1做加速运动，之后做匀速运动典例4甲、乙两车某时刻由同一地点沿同一方向开始做直线运动，若以该时刻作为计时起点，得到两车的位移－时间图象如图所示，则下列说法正确的是()A．t1时刻两车相距B．t1时刻乙车追上甲车C．t1时刻两车的速度刚好相等D．0到t1时间内，乙车的平均速度小于甲车的平均速度3 变速运动的x-t图像;典例5物体沿直线运动的位移—时间图象如图所示，则在0～4 s内物体通过的路程s 为( )A．s＝2 m B．s＝4 mC．s＝10 m D．s>10 m典例6 如图所示为甲、乙、丙三个物体相对于同一位置的x－t图象，它们向同一方向开始运动，则在时间t0内，下列说法正确的是()A．它们的平均速度相等B．甲的平均速度最大C．乙的位移最小D．图象表示甲、乙、丙三个物体各自的运动轨迹4 利用v-t图像求位移典例7 (多选) 甲、乙两车在平直公路上同向行驶，其v －t图象如图所示．已知两车在t＝3 s时并排行驶，则()A．在t＝1 s时，甲车在乙车后B．在t＝0时，甲车在乙车前7.5 m处C．两车另一次并排行驶的时刻是t＝2 sD．甲、乙车两次并排行驶的位置之间沿公路方向的距离为40 m典例8 如图是直升机由地面起飞的速度图象，试计算直升机能到达的最大高度及25 s 时直升机所在的高度是多少？5 v-t图像的综合运用典例9图所示是A、B两物体从同一地点出发，沿相同的方向做直线运动的v－t图象，由图象可知()A．A比B早出发5 sB．第15 s末A、B速度相等C．前15 s内A的位移比B的位移大50 mD．第10 s末A、B位移之差为75 m【专练提升】1、(多选)一遥控玩具小车在平直路上运动的位移—时间图象如图所示，则()A．15 s内汽车的位移为30 mB．20 s末汽车的速度大小为1 m/sC．前10 s内汽车的速度为3 m/sD．前25 s内汽车做单方向直线运动2、(多选)如图所示是A、B两运动物体的位移图象，下述说法中正确的是()A．A、B两物体开始时相距100 m，运动方向相同B．B物体做匀速直线运动，速度大小为5 m/sC．A、B两物体运动8 s时，在距A的出发点60 m处相遇D．A物体在运动中停了6 s3、(多选)甲、乙两车某时刻由同一地点，沿同一方向开始做直线运动，若以该时刻作为计时起点，得到两车的位移－时间图象，即x－t图象如图所示，甲图象过O点的切线与AB平行，过C点的切线与OA平行，则下列说法中正确的是()A．在两车相遇前，t1时刻两车相距最远B．0～t2时间内甲车的瞬时速度始终大于乙车的瞬时速度C．甲车的初速度等于乙车在t3时刻的速度D．t3时刻甲车在乙车的前方4、(多选)质点做直线运动，其x－t关系如图所示．关于质点的运动情况，下列说法正确的是()A．质点在0～20 s内的平均速度为0.8 m/sB．质点在0～20 s内的平均速度为1 m/sC．质点做单向直线运动D．质点做匀变速直线运动运动学图像问题（x-t与v-t）答案【典例精讲】典例1【答案】B典例2【答案】C典例3【答案】B【解析】由图象可知，t＝0时，B在A后面，故A错误；B质点在t2秒末追上A并在此后跑在A的前面，B正确；在0～t1时间内B的斜率小于A，故B的运动速度比A小，C错误；A质点在0～t1时间内做匀速运动，之后处于静止状态，故D错误典例4【答案】B【解析】由图知，0到t1时间内，乙车在甲车后面追赶，t1时刻追上甲车，A错误，B 正确；x－t图象的斜率表示速度，t1时刻乙车速度大于甲车速度，C错误；0到t1时间内，两车位移相等，时间相等，根据＝知，两车平均速度相等，D错误．典例5【答案】C【解析】由图可知：物体在前2 s内位移是4 m，后2 s内位移是－6 m，所以在0～4 s 内物体通过的路程s为10 m，故选C典例6【答案】A典例7【答案】BD【解析】在t＝3 s时，两车并排，由图可得在1～3 s内两车发生的位移大小相等，说明在t＝1 s时，两车并排，由图象可得前1 s乙车位移大于甲车位移，且位移差Δx＝x2－x1＝7.5 m，在t＝0时，甲车在乙车前7.5 m处，选项A、C错误，选项B正确；在1～3 s内两车位移相同，由图象甲可求位移x＝×(10＋30)×2 m＝40 m，选项D正确典例8【答案】600 m500 m典例9【答案】D【专练提升】1、【答案】ABC2、【答案】BC3、【答案】AC【解析】图象的纵坐标表示物体所在的位置，图象斜率表示速度，由图可知，0～t1时间甲的斜率大于乙，之后甲的斜率小于乙，A正确，B错误；由题知，甲图象过O点的切线与AB平行，则甲车的初速度等于乙车在t3时刻的速度，C正确；t3时刻两车的位置坐标相同，两车处在同一位置，D错误4、【答案】AC。

单元专项提升01 速度的计算和运动图像问题1.利用速度计算公式tsv =解决实际问题，如计算列车的速度、列车过隧道和桥梁问题、判断汽车是否超速、交通安全问题等。

2.利用s-t 图像和v-t 图像分析物体的运动情况，计算物体运动的速度等。

知识点一、利用速度公式tsv =进行计算 1.公式：t s v =变形公式：vs t vt s ==、。

2.单位及换算：在国际单位制中，速度的单位是米每秒，符号是m/s ，或者m ·s -1，速度单位是由长度单位和时间单位组合而成的组合单位。

hkm h km h kms m s m /6.3/360010001360011000111/1=⨯=== 3.与速度有关的交通标志 ①速度表可以直接显示出车辆的运动速度。

下图中的汽车速度表，它上面的单位是km/h ，当指针指在哪个位置时，说明此时的速度是多少km/h 。

如图所示，汽车的速度是80 km/h 。

“136018”是指这辆车总共通过的路程为136018km 。

汽车速度表 高铁速度指示屏 ②限速标志与里程标记甲 乙在不同的道路或不同的路段，有很多限速的标志牌。

如图甲所示为限速标志，限速标志牌的单位是km/h ，表示机动车在该道路上行驶，速度不得超过60km/h 。

图乙是公路上的里程标记牌，表示从此标志牌到北海的路程为24km 。

4.平均速度（1）在变速运动中，只做粗略研究，也可以用tsv =来描述运动的快慢，这样算出来的速度叫做平均速度。

平均速度等于物体运动的路程与通过这段路程所用时间之比。

日常所说的速度，多数情况下指的是平均速度。

（2）计算公式：tsv =s 是总路程，t 指总时间。

（3）对平均速度的理解平均速度用来粗略地描述做变速运动的物体的平均快慢程度，但不能精确地知道它的运动情况。

我们说一个物体的平均速度时，必须指出在哪段时间内，或在哪段路程中，因为在不同的时间或路程中，平均速度一般不同。

知识点二、t s -图像与t v -图像（1）t s -（路程-时间）图像：路程随时间的变化图像叫路程时间图像，纵坐标表示路程（s ），横坐标表示时间（t ），图像表示路程随时间变化的规律，如图所示。

专题01 运动学图像问题（x-t图与v-t图）【专题概述】用图像来描述两个物理量之间的关系，是物理学中常用的方法。

图像是一种直观且形象的语言和工具，它运用数和形的巧妙结合，恰当地表达各种现象的物理过程和物理规律。

运用图像解题的能力可以归纳为以下两个方面：1.读图2、作图和用图依据物体的状态和物理过程所遵循的物理规律，作出与之对应的示意图或数学函数图像来研究和处理问题。

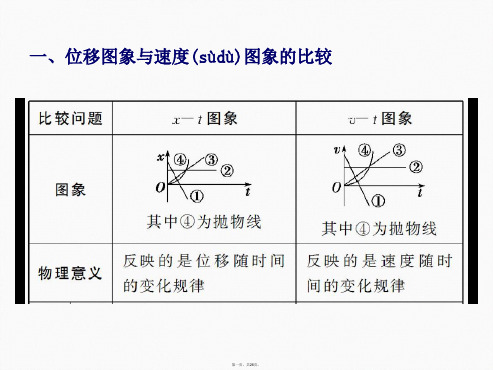

x-t图像v-t图像物理意义表示位移随时间的变化规律，可直接判定各时刻物体的位置或相对参考点的位移表示速度随时间的变化规律，可直接判定各时刻物体的速度图像斜率表示物体运动的速度，其值为正说明物体沿与规定的正方向相同的方向运动，如图线①；其值为负则说明物体沿与规定的正方向相反的方向运动，如图线③表示物体的加速度，其值为正说明物体的加速度方向与规定的正方向相同，如图线①；其值为负则说明加速度方向与规定的正方向相反，如图线③图线 1.倾斜直线表示物体做匀速直线运动，如图线①和③2.与时间轴平行的直线表示物体处于静止状态，如图线②3.图线为曲线表示物体做变速直线运动，如图线④，图线上两点连线的斜率表示这段时间内的平均速度，图线上某点切线的斜率表示该点的瞬时速度1.倾斜直线表示物体做匀变速直线运动，如图线①和③2.与时间轴平行的直线表示物体处于匀速直线运动状态，如图线②3.图线为曲线表示物体做变加速直线运动，如图④，图线上某点切线的斜率表示该点的瞬时加速度截距 1.纵轴上的截距表示开始计时时物体的位移2.横轴上的截距表示相应时刻物体在x=0处1.纵轴上的截距表示物体运动的初速度2.横轴上的截距表示相应时刻物体速度为零面积无意义图线与t轴所围面积表示物体在相应时间内发生的位移，t轴上方面积表示物体的位移为正，t轴下方面积表示物体的位移为负交点两图线相交说明两物体相遇两图线相交说明两物体在此时速度相等【典例精讲】1. 对x-t图像的认识：典例1 如图，折线是表示物体甲从A地向B地运动的x－t图象，直线表示物体乙从B 地向A地运动的x－t图象，则下列说法正确的是( )A．在2～6 s内甲做匀速直线运动B．乙做匀速直线运动，其速度大小为5 m/sC．从计时开始至甲、乙相遇的过程中，乙的位移大小为60 mD．在t＝8 s时，甲、乙两物体的速度大小相等【答案】B典例2 如图所示为甲、乙两物体运动的x－t图象，下列关于甲、乙两物体运动的说法，正确的是( )A．甲、乙两个物体同时出发B．甲、乙两个物体在同一位置出发C．甲的速度比乙的速度小D． t2时刻两个物体速度相同【答案】C2、与s-t有关的追赶问题;典例3如图是在同一条直线上运动的A、B两质点的x－t图象，由图可知( )A．t＝0时，A在B后面B．B质点在t2秒末追上A并在此后跑在A的前面C．在0～t1时间内B的运动速度比A大D．A质点在0～t1做加速运动，之后做匀速运动【答案】B【解析】由图象可知，t＝0时，B在A后面，故A错误；B质点在t2秒末追上A并在此后跑在A的前面，B正确；在0～t1时间内B的斜率小于A，故B的运动速度比A小，C错误；A质点在0～t1时间内做匀速运动，之后处于静止状态，故D错误典例4甲、乙两车某时刻由同一地点沿同一方向开始做直线运动，若以该时刻作为计时起点，得到两车的位移－时间图象如图所示，则下列说法正确的是( )A．t1时刻两车相距B．t1时刻乙车追上甲车C．t1时刻两车的速度刚好相等D．0到t1时间内，乙车的平均速度小于甲车的平均速度【答案】B【解析】由图知，0到t1时间内，乙车在甲车后面追赶，t1时刻追上甲车，A错误，B正确；x－t图象的斜率表示速度，t1时刻乙车速度大于甲车速度，C错误；0到t1时间内，两车位移相等，时间相等，根据＝知，两车平均速度相等，D错误．3 变速运动的x-t图像;典例5物体沿直线运动的位移—时间图象如图所示，则在0～4 s内物体通过的路程s 为 ( )A．s＝2 m B．s＝4 mC．s＝10 m D．s>10 m【答案】C【解析】由图可知：物体在前2 s内位移是4 m，后2 s内位移是－6 m，所以在0～4 s 内物体通过的路程s为10 m，故选C典例6 如图所示为甲、乙、丙三个物体相对于同一位置的x－t图象，它们向同一方向开始运动，则在时间t0内，下列说法正确的是( )A．它们的平均速度相等B．甲的平均速度最大C．乙的位移最小D．图象表示甲、乙、丙三个物体各自的运动轨迹【答案】A4 利用v-t图像求位移典例7 (多选) 甲、乙两车在平直公路上同向行驶，其v －t图象如图所示．已知两车在t＝3 s时并排行驶，则( )A．在t＝1 s时，甲车在乙车后B．在t＝0时，甲车在乙车前7.5 m处C．两车另一次并排行驶的时刻是t＝2 sD．甲、乙车两次并排行驶的位置之间沿公路方向的距离为40 m【答案】BD【解析】在t＝3 s时，两车并排，由图可得在1～3 s内两车发生的位移大小相等，说明在t＝1 s时，两车并排，由图象可得前1 s乙车位移大于甲车位移，且位移差Δx＝x2－x1＝7.5 m，在t＝0时，甲车在乙车前7.5 m处，选项A、C错误，选项B正确；在1～3 s 内两车位移相同，由图象甲可求位移x＝×(10＋30)×2 m＝40 m，选项D正确典例8 如图是直升机由地面起飞的速度图象，试计算直升机能到达的最大高度及25 s 时直升机所在的高度是多少？【答案】600 m 500 m5 v-t图像的综合运用典例9图所示是A、B两物体从同一地点出发，沿相同的方向做直线运动的v－t图象，由图象可知( )A．A比B早出发5 sB．第15 s末A、B速度相等C．前15 s内A的位移比B的位移大50 mD．第10 s末A、B位移之差为75 m【答案】D6 利用图像求追击相遇问题：典例10 在水平轨道上有两列火车A和B,相距s,A车在后面做初速度为、加速度大小为2a的匀减速直线运动,而B车同时做初速度为零、加速度为a的匀加速直线运动,两车运动方向相同。
