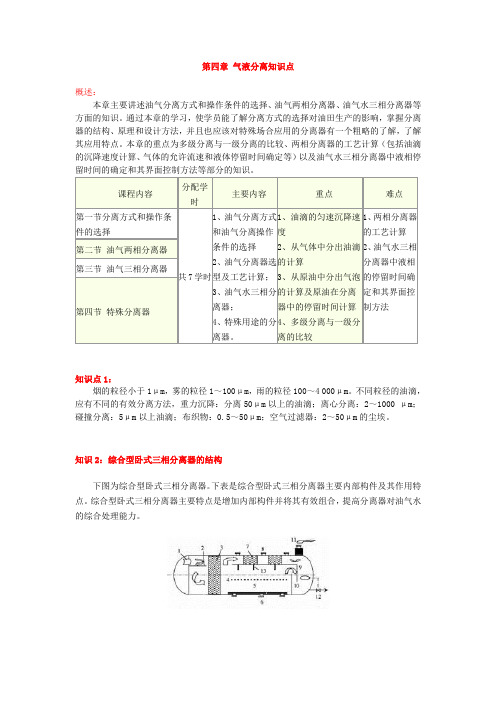

第四章气液分离知识点概述：本章主要讲述油气分离方式和操作条件的选择、油气两相分离器、油气水三相分离器等方面的知识。
通过本章的学习，使学员能了解分离方式的选择对油田生产的影响，掌握分离器的结构、原理和设计方法，并且也应该对特殊场合应用的分离器有一个粗略的了解，了解其应用特点。
本章的重点为多级分离与一级分离的比较、两相分离器的工艺计算（包括油滴的沉降速度计算、气体的允许流速和液体停留时间确定等）以及油气水三相分离器中液相停留时间的确定和其界面控制方法等部分的知识。
知识点1：烟的粒径小于1μm，雾的粒径1～100μm，雨的粒径100～4 000μm。
不同粒径的油滴，应有不同的有效分离方法，重力沉降：分离50μm以上的油滴；离心分离：2～1000 μm；碰撞分离：5μm以上油滴；布织物：0.5～50μm；空气过滤器：2～50μm的尘埃。
知识2：综合型卧式三相分离器的结构下图为综合型卧式三相分离器。
下表是综合型卧式三相分离器主要内部构件及其作用特点。
综合型卧式三相分离器主要特点是增加内部构件并将其有效组合，提高分离器对油气水的综合处理能力。
1－入口；2－水平分流器；3－稳流装置；4－加热器；5－防涡罩；6－污水出口；7－平行捕雾板；8－安全阀接口；9－气液隔板；10－溢流板；11－天然气出口；12－出油阀；13－挡沫板知识3：几种高效三相分离器高效型三相分离器是将机械、热、电和化学等各种油气水分离工艺技术融合应用在一个容器，通过精选和合理布设分离器内部分离元件，达到油气水高效分离的目的。
其优点是成撬组装，极大地减少现场安装的工作量和所需的安装空间，具有较大的机动性以适应油田生产情况变化的需要，使流程简化，方便操作管理，这些对海上油田显得尤为重要。
1、HNS三相分离器图2－2－12为HNS型高效三相分离器简图。
其内部结构进行了优化设计，有优良的分离元件，为油气水分离提供良好的内部环境，避免存在明显的短路流和返混现象，保证介质流动特性接近塞状流。
第四节裂解气深冷分离流程一、深冷分离流程二、脱甲烷塔及操作条件三、乙烯塔和丙烯塔(一)乙烯塔馏分经过加氢脱炔之后，进入乙烯塔进行精馏，塔顶得到乙烯产品，塔底产品为乙烷。
C2乙烯塔的重要性：乙烯的纯度要求要达到聚合级，冷量消耗大，乙烯塔在深冷分离装置中是一个比较关键的塔。
(乙烯塔是出乙烯产品的精馏塔)1.操作条件表1-33 乙烯塔操作条件表1-33(P76)是乙烯塔的操作条件。
从表中可以看出，乙烯塔的操作条件大体上可以分成两类：一类是低压法，塔的操作温度比较低；另一类是高压法，塔的操作温度比较高。
从图1-38(P77)可以看出：随着操作压力的增加，乙烯和乙烷的相对挥发度将减小；随着操作温度的增加，乙烯和乙烷的相对挥发度也减小。
由此可见，操作压力对相对挥发度有较大的影响，一般可以采取降低操作压力的办法来增大相对挥发度，从而使精馏塔的塔板数和回流比降低。
见图1-39。
操作压力降低以后，精馏塔的操作温度也降低，因而需要制冷剂的温度级位低，对精馏塔的材质有比较高的要求，从这些方面来看，操作压力低是不利的，还是高一些好。
操作压力的选择还要考虑乙烯的输送压力。
此外，压力的确定还要与整个流程相适应。
综上所述，乙烯塔操作压力的确定可有下列因素来决定：制冷的能量消耗、设备投资、产品乙烯的输送压力以及脱甲烷塔的操作压力等因素来决定的。
2.乙烯塔的改进由图1-40（P77）可以看出，精馏段靠近塔顶的塔板温度变化很小，而在提馏段各塔板的温度变化较大。
因此乙烯塔要求精馏段塔板数比较多，回流比也比较大。
乙烯塔的精馏段要求有较大的回流比，但是提馏段要求的回流比不大。
因此，近年来采用中间再沸器（或理解成中间换热器、中间加热器）的办法来回收冷量。
这种方法可以节省冷量约17%（占整个乙烯塔冷量的17%）。
这是乙烯塔的一个改进。
见图1-41(P78)。
例如，乙烯塔的操作压力为1.9MPa，塔底温度为-5℃，可以用丙烯蒸汽作为再沸器的热源，这样即可以将丙烯蒸汽冷凝成为丙烯液体，又可以回收了塔底的冷量。
第四节争辩有机化合物的一般步骤和方法第1课时有机化合物的分别、提纯[学习目标定位]熟知蒸馏法、萃取法、重结晶法提纯有机物的原理，能够依据有机物的性质、特点选择其分别方法。
1．物质的分别是把混合物的各种成分物质分开的过程，分开以后的各物质应当尽量削减损失，而且是比较纯洁的。
(1)物理方法：过滤、重结晶、升华、蒸发、蒸馏、分馏、液化、分液、萃取、渗析、溶解、盐析、汽化、物理方法洗气等。
(2)化学方法：加热分解、氧化还原转化、生成沉淀、酸碱溶解或中和、络合、水解、化学方法洗气等。
(3)依据成分物质性质的差异，确定下列混合物的分别方法：①饱和食盐水和沙子过滤；②从KNO3、NaCl的混合溶液中获得KNO3结晶；③水和汽油的混合物分液；④从碘水中提取碘萃取。
2．物质的提纯是将某物质中的杂质，接受物理或化学方法除掉的过程。
它和分别的主要区分在于除掉后的杂质可以不进行恢复。
常用的方法有(1)将要除去的杂质变为被提纯物，这是提纯物质的最佳方案。
如除去Na2CO3中混有的NaHCO3，可将混合物加热使NaHCO3全部转化为Na2CO3。
(2)加入一种试剂将要除去的杂质变成沉淀，最终用过滤的方法除去沉淀。
如食盐水中混有BaCl2，可加适量的Na2SO4，把Ba2＋转化为BaSO4沉淀。
(3)加热或加入一种试剂使杂质变为气体逸出。
如食盐水中混有Na2CO3，可加盐酸使CO2－3变为CO2逸出。
探究点一含有杂质的工业乙醇的蒸馏1．蒸馏原理(1)蒸馏的原理是在确定温度和压强下加热液态混合物，沸点低的物质或组分首先汽化，将其蒸气导出后再进行冷凝，从而达到与沸点高的物质或组分相分别的目的。
(2)工业乙醇中含有水、甲醇等杂质，经蒸馏收集77～79 ℃的馏分。
2．仪器装置(1)仪器A的名称是温度计。
(2)仪器B的名称是蒸馏烧瓶。
(3)仪器C的名称是冷凝管。
(4)仪器D的名称是锥形瓶。
3．试验步骤在250 mL蒸馏烧瓶中加入100 mL工业乙醇，再在烧瓶中投入少量碎瓷片，安装好蒸馏装置，向冷凝器中通入冷却水，加热蒸馏。
