砼实体检测方案

工程砼结构实体检测方案一、前言随着现代建筑技术的不断发展，工程砼结构在建筑中得到了广泛的应用。

砼结构是建筑的重要组成部分，其质量直接关系到建筑物的安全和使用寿命。

因此，对工程砼结构的质量进行实体检测是非常重要的。

本文将对工程砼结构实体检测方案进行探讨与分析，旨在提高工程砼结构检测的准确性和可靠性，确保建筑物的安全与稳定。

二、工程砼结构实体检测的重要性工程砼结构是建筑物的主要承重构件，其质量直接关系到建筑物的安全与稳定。

因此，对工程砼结构进行实体检测是非常重要的。

通过实体检测，可以及时发现砼结构存在的问题，确保建筑物的质量达到标准要求，从而提高建筑物的安全性和使用寿命。

三、工程砼结构实体检测的内容工程砼结构的实体检测包括以下内容：1. 砼强度检测：砼强度是衡量砼结构质量的重要指标。

通过对砼强度进行检测，可以确定砼结构是否符合设计要求，以及砼的使用寿命。

2. 砼密实度检测：砼密实度是指砼中空隙的多少和大小。

通过对砼密实度进行检测，可以了解砼的密实程度，确保砼结构的紧密性和耐久性。

3. 砼渗透性检测：砼的渗透性是指砼中水分的渗透能力。

通过对砼渗透性进行检测，可以了解砼的抗渗性能，预防水分对砼结构的侵蚀。

4. 砼裂缝检测：砼裂缝是指砼结构中出现的裂缝现象。

通过对砼裂缝进行检测，可以了解砼结构的完整性和稳定性。

5. 砼结构变形检测：砼结构在使用过程中会产生一定的变形。

通过对砼结构的变形进行检测，可以了解砼结构的变形程度，确保建筑物的安全与稳定。

四、工程砼结构实体检测的方法和技术1. 砼强度检测方法：（1）非破坏检测方法：如超声波检测、电阻率法、应变传感器法等，能够对砼结构进行非破坏性检测，减少对砼结构的破坏。

（2）破坏检测方法：如取芯检测法、压碎检测法等，能够通过对砼样品进行破坏性检测，获取砼的强度参数。

2. 砼密实度检测方法：（1）密实度计：通过密实度计对砼进行密实度检测，了解砼的空隙率和密实程度。

（2）水分测定法：通过测定砼中的水分含量，间接了解砼的密实程度。

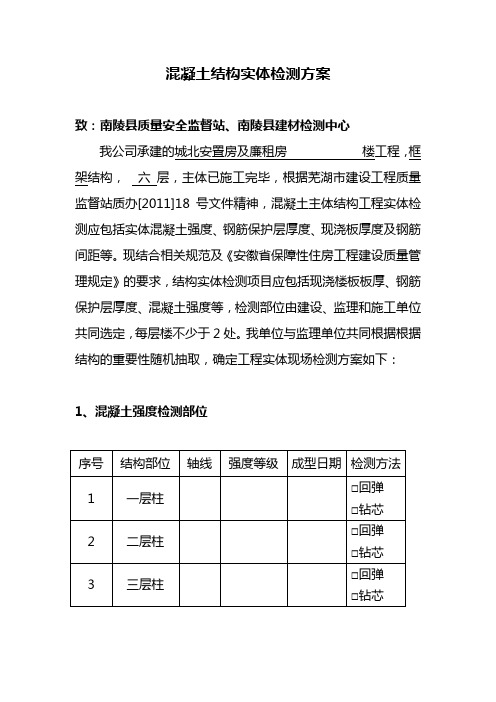

混凝土结构实体检测方案
致：南陵县质量安全监督站、南陵县建材检测中心
我公司承建的城北安置房及廉租房楼工程，框架结构，六层，主体已施工完毕，根据芜湖市建设工程质量监督站质办[2011]18号文件精神，混凝土主体结构工程实体检测应包括实体混凝土强度、钢筋保护层厚度、现浇板厚度及钢筋间距等。

现结合相关规范及《安徽省保障性住房工程建设质量管理规定》的要求，结构实体检测项目应包括现浇楼板板厚、钢筋保护层厚度、混凝土强度等，检测部位由建设、监理和施工单位共同选定，每层楼不少于2处。

我单位与监理单位共同根据根据结构的重要性随机抽取，确定工程实体现场检测方案如下：
1、混凝土强度检测部位
2、钢筋保护层厚度及钢筋间距检测部位
3、现浇板厚检测部位
4、附图：结构平面图
施工单位：（盖章）监理单位：（盖章）负责人：项目总监：
联系人：现场监理：
联系电话：联系电话：
日期：日期：。

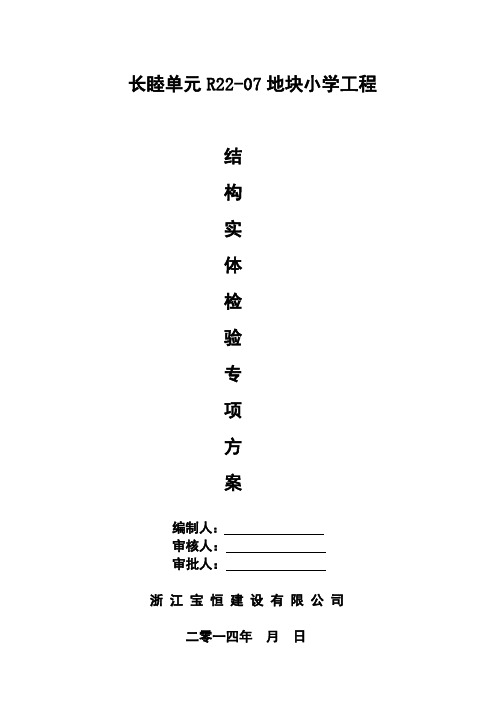

长睦单元R22-07地块小学工程结构实体检验专项方案编制人：审核人：审批人：浙江宝恒建设有限公司二零一四年月日浙建监 A2施工组织设计（专项施工方案）报审表工程名称：长睦单元R22-07地块小学工程编号：A2目录一、工程概况二、混凝土实体检验部位三、混凝土实体检验内容四、浙江求是工程检测有限公司结构实体钢筋保护层厚度检验五、对于市检测中心结构实体砼强度六、对于市站检测室的检验七、组织基础与主题结构验收一、工程概况工程名称：长睦单元R22－07地块小学工程地址：长睦路东侧建设单位:杭州市长睦大型居住区前期建设指挥部,杭州市城市建设发展有限公司设计单位：杭州华磊建筑设计咨询有限公司勘察单位：浙江省工程物探勘察院本工程±0。

000相当于黄海绝对标高为6.35米。

长睦单元R22—07地块小学综合楼、1#教学楼总建筑面积3460M2,地下一层,地上四层实验楼、2＃教学楼建筑总建筑面积为3787M2，地上四层，风雨操场建筑面积为3015M2,门卫建筑面积为23M2，地下室建筑面积为2070M2，建筑高度为17。

3M, 钢筋砼框架结构。

本工程耐火等级一级,建筑结构安全等级为二级,抗震设防烈度为六度，建筑设计合理使用年限50年。

二、混凝土实体检验部位为加强混凝土结构的施工质量验收，真实的反映混凝土强度及受力钢筋位置等质量指标，确保结构安全,混凝土实体检验的范围仅限于涉及安全的柱、墙、梁等结构构件的重要部位。

主要阶段为基础结构.结构实体检验在监理工程师见证下,施工项目技术负责人组织实施。

三、混凝土实体检验内容1、砼试块送样计划：根据本工程的实际情况特制定以下送样计划：基础钻孔灌注桩砼采用C25，砼检测试块只做标养，每根桩一组试块（不超过100 m3）,其中总数的100%送杭州市建筑工程质量检测中心有限公司检测。

垫层：根据设计要求混凝土为商品混凝土，其中1＃教学楼、综合楼和2＃教学楼、实验楼垫层设计混凝土强度为C15;风雨操场垫层设计混凝土强度为C20，按垫层浇捣的总方量，依据总的方量计取,其中总数的100%送杭州市建筑工程质量检测中心有限公司检测。

一、编制依据1、国家标准《建筑工程施工质量验收统一标准》GB50300-2001；2、国家标准《混凝土结构工程施工质量验收规范》GB50204-2002（2011年版）；3、广东省实施《高层建筑混凝土结构技术规程》JGJ3-2002补充规定（DBJ/T15-46-2005）；4、施工合同（工程项目: 恒裕滨城花园二期）5、本公司《质量/环境/职业健康安全管理手册（B版）》、《质量/环境/职业健康安全程序（B版）》及本公司深圳分公司《混凝土结构实体检验工作指南》；6、筑博设计股份有限公司设计的施工图纸。

二、工程概况建设单位: 深圳市银海实业有限公司设计单位: 筑博设计股份有限公司监理单位: 深圳市中海建设监理有限公司施工单位: 江苏省华建建设股份有限公司质量监督单位: 深圳市质量监督站总建筑面积: 262906.70㎡；地下面积: 102020.28m2；地上面积: 107658m2三、本项目设三层地下室、一层裙房设置五座超高层住宅塔楼,其中1座、2座、三座、五座A单元楼高46层, 建筑总高度149.9m;四座楼高45层, 建筑总高度148.9m；五座B单元楼高30层, 建筑总高度99.05m。

裙楼均为1层, 建筑高度为6m。

四、混凝土结构相关技术数据2.钢筋保护层设计厚度:于70mm。

（2）迎水墙面钢筋保护层厚度不应小于50mm。

五、混凝土同条件养护试件强度检验计划（一）留置方式和取样数量规定1.同条件养护试件所对应的结构构件或结构部位, 应由监理单位（建设单位）、施工单位等各方共同选定；2.对混凝土结构工程中的各种混凝土强度等级, 均应留置同条件养护试件；3.同一强度等级的同条件养护试件, 其留置数量应根据混凝土工程量和混凝土构件的重要性确定, 不宜少于10组, 且不应少于3组；4、同条件养护试件拆模后, 应放置在靠近相应结构构件或结构部位的适当位置, 并应采取相同的养护方法；5.地下室、架空层、转换层和屋面等重要部位必须留置同条件养护试件。

砼实体工程检测方案一、检测目的砼实体工程的质量直接关系到工程的安全和持久性，因此对砼实体的质量进行检测是非常重要的。

检测的目的在于全面了解砼实体的质量、结构和性能，为工程施工和使用提供可靠的数据支持。

二、检测内容1. 砼材料质量检测砼材料质量检测包括砂、石、水泥等原材料的质量检测。

对于砂、石材料，需要进行颗粒分析、含泥量检测、坚固度检测等，以确定其质量是否符合设计要求。

对于水泥材料，需要进行强度检测、凝结时间检测、比表面积检测等，以确定其质量是否符合设计要求。

2. 砼配合比检测砼的配合比直接影响砼的力学性能和耐久性能。

配合比检测主要包括原材料用量检测、水灰比检测、配合比强度检测等。

通过配合比检测，可以确认砼的配合比是否符合设计要求，并对施工过程进行指导。

3. 砼搅拌坍落度检测砼搅拌坍落度是指砼在搅拌后的坍落度，是衡量砼流动性和可泵性的重要指标。

搅拌坍落度检测主要包括使用标准坍落度筛进行坍落度检测，以确定砼的流动性和可泵性是否符合设计要求。

4. 砼抗压强度检测砼的抗压强度是衡量砼力学性能的重要指标，对于不同的工程要求，抗压强度也有不同的要求。

抗压强度检测主要包括使用标准试块进行抗压强度试验，以确认砼的抗压强度是否符合设计要求。

5. 砼渗透性检测砼的渗透性直接关系到砼的耐久性能，对于地下结构、水工建筑等工程，砼的渗透性更是一个重要指标。

渗透性检测主要包括使用标准渗透性试验进行检测，以确定砼的渗透性是否符合设计要求。

6. 砼结构缺陷检测砼结构缺陷包括裂缝、空鼓、漏渗等，这些缺陷会直接影响砼结构的使用性能和安全性能。

结构缺陷检测主要包括外表观检测和仪器检测，以确定砼结构是否存在缺陷，并为后续维护提供数据支持。

三、检测方法1. 砼材料质量检测方法砂、石等材料的质量检测主要通过颗粒分析仪、含泥量仪、坚固度仪等进行检测，水泥材料的质量检测主要通过强度检测仪、凝结时间仪、比表面积仪等进行检测。

2. 砼配合比检测方法砼的配合比检测主要通过实验室模拟进行，根据实际需要确定砂、石、水泥的用量和水灰比，以获得最佳的配合比。

对结构实体检验是在相应分项工程验收合格、过程控制使质量得到保证的基础上，对重要项目进行的验证性检查，其目的是为了加强混凝土结构的施工质量验收，真实地反映混凝土强度及受力钢筋位置等质量指标，确保结构安全。

1、涉及结构安全的重要部位(柱、梁、墙)的砼强度、钢筋保护层厚度。

2、工程合同约定的检验项目。

3、合同约定的，必要时可检验的其它项目。

结构实体检验主要对砼强度、重要结构构件的钢筋保护层厚度两个项目进行。

当工程合同有约定时，可根据合同确定其他检验项目和相应的检验方法、检验数量、合格条件，但其要求不得低于本规范的规定。

当有专门要求时，也可以进行其他项目的检验，但应由合同作出相应的规定。

1、对砼强度的结构实体检验的依据：a、对砼强度的检验，普通情况下应以在砼浇筑地点制备并与结构实体同条养护的试件强度为依据。

b、对砼强度的检验，当有合同约定时，应按合同约定，采用非破损或者局部破损的检测方法，按国家现行有关标准的规定进行。

实验研究和工程调查表明，与结构实体砼组成成份、养护条件相同的同条件养护试件，其强度可作为检验结构实体砼强度的依据。

同条件养护试件强度判定，仍按现行国家标准《混凝土强度检验评定标准》 GB107 的有关规定执行。

2、用于结构实体检验的同条件养护试件的留置方式和取样数量，应符合下列要求：a、同条件养护试件所对应的结构构件或者结构部位，应由监理、建设、施工等各方共同选定；b、对混凝土结构工程中的各混凝土强度等级，均应留置同条件养护试件；c、同一强度等级的同条件养护试件，其留置的数量应根据混凝土工程量和重要性确定，不宜少于 10 组，且不应少于 3 组。

d、同条件养护试件拆模后，应放置在挨近相应结构构件或者结构部位的适当位置，并应采取相同的养护方法。

(应装入有明显标识的钢筋笼内予以保护)。

上述是根据同条件养护试件对结构性能的影响及对检验结果的代表性，规定了结构实体检验用同条件养护试件的留置方式和取样数量。

混凝土结构实体检测方案一、工程概况1.1 工程名称：XX项目混凝土结构实体检测方案1.2 工程地点：XX项目现场1.3 工程简介：XX项目混凝土结构实体检测方案是为了确保混凝土结构的质量和安全性。

工程主要包括混凝土结构实体检测方案的编制、执行、数据处理等。

二、混凝土结构实体检测方案目标2.1 总体目标：确保混凝土结构的质量和安全性，满足设计和规范要求。

2.2 具体目标：（1）检测数据准确可靠，真实反映混凝土结构的质量和安全性；（2）检测项目完整，覆盖所有关键部位和环节；（3）检测过程符合国家和行业标准；（4）施工过程中的安全、环保、文明施工等达到相关规定；（5）按时完成混凝土结构实体检测工作，满足后续施工进度需求。

三、混凝土结构实体检测方案原则3.1 科学性：根据工程特点和现场条件，选择合适的检测方法和技术。

3.2 准确性：确保检测数据的真实、准确、可靠。

3.3 规范性：检测过程应遵循相关规范和标准。

3.4 全面性：检测项目应涵盖所有关键部位和环节。

3.5 可行性：检测方案应具备可操作性，易于现场执行。

四、混凝土结构实体检测方案内容4.1 检测项目：包括混凝土强度、裂缝、沉降、钢筋保护层厚度等。

4.2 检测方法：明确各检测项目的具体方法，如取样检测、非破坏性检测、观测检测等。

4.3 检测步骤：详细描述各检测项目的实施步骤，包括检测前的准备工作、检测过程、检测后的数据处理等。

4.4 检测周期：根据工程进度和检测要求，确定各检测项目的周期和频次。

4.5 检测责任主体：明确各检测项目的责任主体，确保检测工作有序进行。

五、混凝土结构实体检测方案实施与调整5.1 施工前，应根据实际情况制定详细的混凝土结构实体检测方案，并经相关部门审批。

5.2 施工过程中，应严格按照混凝土结构实体检测方案进行，确保施工质量。

5.3 施工过程中，如遇到特殊情况，应立即停止施工，重新制定混凝土结构实体检测方案。

六、混凝土结构实体检测方案总结6.1 工程结束后，对混凝土结构实体检测方案执行情况进行评估，总结成功经验和不足之处。

目录一、结构实体检验的目的 (2)二、结构实体检测实施 (3)1、砼强度检测 (3)2、钢筋保护层检测 (3)3、楼板厚度检测 (3)结构实体检验方案一、结构实体检验的目的结构实体检验是《砼结构工程施工质量验收规范》（GB50204-2002）中新增的内容，是在相应分项工程验收合格、过程控制使质量得到保证的基础上，对重要项目进行的验证检查，其目的是为了加强砼结构的施工质量验收，真实的反映砼强度及受力钢筋位置等质量指标，确保结构安全。

二、结构实体检验实施结构实体检验应在监理工程师（建设单位项目专业技术负责人）见证下，由施工项目技术负责人组织实施。

项目主体工程的结构实体检验内容及要求如下：1、砼强度检测:砼强度检测应以在砼浇筑地点制备并与结构实体同条件养护的试件强度为依据。

并在已浇筑完成的结构上进行抽芯或回弹检测。

(1)同条件养护试件的留置方式、取样数量及等效养护龄期的确定应符合下列要求：○1同条件养护试件所对应的结构构件或结构部位，应由监理、施工等各方共同选定，各种砼强度等级均应留置同条件养护试件。

○2同一强度等级的同条件试件，留置数量应根据砼的工程量和重要性来确定，不宜少于10组，且不应少于3组。

同条件养护试件应放置在靠近相应结构构件或结构部位的适当位置，并应采取相同的养护方法。

○3同条件养护试件应在达到等效养护龄期时进行强度实验，其等效养护龄期应根据同条件养护试件强度与在标准养护条件下28天龄期试件强度相等的原则确定。

○4同条件养护试件强度试验结果应区别于标准养护试件试验结果单独进行汇总、数理统计（见附表一、二）。

(2)浇筑完成的砼结构，应根据砼强度等级不同，进行砼回弹实测与抽芯检测并填表（附表三）。

2、钢筋保护层检测:钢筋保护层厚度的检测，可采用非破损或局部破损的方法，也可采用非破损方法并用局部破损方法进行校准。

本工程采用非破损的方法进行检验,填写检验结果记录(附表四)。

(1)钢筋保护层厚度检测的结构部位和构件数量应符合下列要求：○1钢筋保护层的厚度检测的部位，应由监理、施工各方根据结构构件的重要性共同选定。

混凝土结构实体检测方案编写：审核：批准：二○○七年十一月六日混凝土结构实体检测方案根据广州市建委及相关规范规定，建筑工程主体结构分部验收前必须按要求进行结构实体检测，现制订本工程结构实体验收检测方案如下，在有关单位审核后实施。

一、工程概况*****工程位于珠江河畔，整体建筑采用钢筋混凝土框架剪力墙结构、钢结构相混合的方式。

本工程地下4层，层高分别为：4.8m、3.2m、3.5m、6.5m；地上7层，层高分别为5m、6m、5m、3.5m、4.5m、4.5m、14.3m。

该工程结构主体已施工完成，即将进行主体结构验收，为此需做结构实体检测。

二、检测内容根据检测要求及工程实际情况，参照有关规范、标准要求，主要对该工程的混凝土结构实体进行检测，检测内容包括：1、混凝土强度检测；2、混凝土结构钢筋分布及保护层厚度检测；3、混凝土结构构件截面尺寸检测。

三、检测依据1、《建筑结构检测技术标准》（GB/T50344-2004）；2、《混凝土结构设计规范》（GB50010-2002）；3、《混凝土结构工程施工质量验收规范》（GB50204-2002）；4、《钻芯法检测混凝土强度技术规程》（CECS03：88）；5、原设计图纸及资料。

四、检测人员及仪器设备1、检测人员本次检测需检测人员5～6名，检测人员均持有省、市一级以上检测上岗证。

2、仪器设备2）PS200型钢筋扫描仪3）便携式混凝土钻芯机4）数码相机5）钢卷尺所有检测仪器设备均经省、市计量所计量合格且在有效期内。

五、检测项目、方法及数量每检测批进行随机抽样检测，检测批的最小样本容量按《穗建质监字【2007】31号》文规定抽取。

1．混凝土强度检测根据本项目的实际情况，梁板、剪力墙、柱采用钻芯法检测混凝土强度（3块/组）。

具体的抽检数量如下：将本工程大剧场所有梁板、剪力墙、柱构件分别作为一个独立的检验批次，每检测批进行随机抽样检测，抽检数量如下表：2、混凝土结构钢筋分布及保护层厚度检测用PS200钢筋扫描仪进行梁和楼板的钢筋位置和数量，混凝土保护层厚度检测。

目录一、工程概况 (2)二、实体检测内容 (2)三、试块留置 (2)四、钢筋保护层厚度 (3)五、结构层高检测 (4)六、现浇板厚度检测 (4)七、结构实体回弹仪检测砼强度 (4)八、检测方法 (4)九、实体检测实施步骤 (4)十、钢筋位置保证措施 (5)十一、模板工程 (9)实体检测方案一、工程概况芜湖市纪委监察局业务用房工程主要有1#楼、2#楼土建工程、给排水工程、安装工程等，总建筑面积为8426.4平方米。

结构类型为钢筋混凝土框架结构，其中1#楼地上3层，主要为会议室、餐厅及标准间，地下1层，主要为车库及设备间。

2#楼3层，主要为双规室、谈话室及标准间。

二、实体检测内容实体检测内容包括以下五个方面：1、砼同条件养护试件留置2、保护层厚度检测3、结构层高检测4、现浇板厚度检测5、结构实体回弹仪检测砼强度三、试块留置1、根据《混凝土结构工程施工质量验收规范》GB50204-2002的规范规定，砼留置数量，具体见送样计划。

2、根据有关规定要求，同条件试件在监理工程师的见证下，由我项目部人员组织实施。

同条件养护试件拆模后，放置在靠近相应结构部位，并每天记录气温，在每天平均气温逐日累计达到600℃.d时所对相应的龄期，0℃以下不计入，等有效养护龄期不小于14天，不大于60天，达到以上条件后，方可进行抗压强度试件。

同条件养护试件的强度代表值是根据强度试验结果按现行国家标准《混凝土强度检验评定标准》GBJ107的规定，乘折算系数取用，折算系数为 1.10.当符合现行国家标准《混凝土强度检验评定标准》GBJ107的有关规定时，混凝土强度判定为合格。

四、钢筋保护层厚度钢筋保护层厚度计划对每个单位工程的梁类、板类构件，各抽取构件数量的2%且不小于5个构件进行检验；对于悬挑构件，抽取的构件中的挑梁类、板类构件所占比例均不小于50%。

钢筋保护层厚度检验时，纵向受力钢筋保护层厚度的允许偏差，对梁类构件为＋10mm，－7mm；对板类构件为＋8mm，－5mm.对选定的梁类构件，对全部纵向受力钢筋的保护层厚度进行检验；对选定的板类构件，抽取不少于6根纵向受力钢筋的保护层厚度进行检验。
