电容测量电路

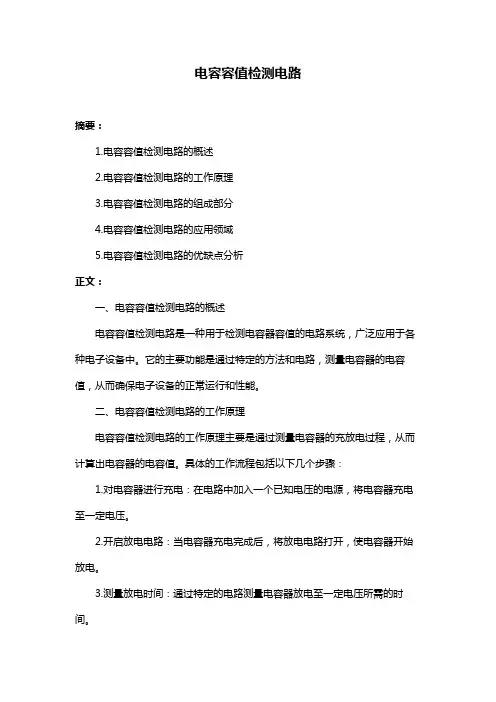

电容容值检测电路电容器是一种被广泛应用于电子电路中的元件，用于存储和释放电荷。

在电子电路设计和维修中，常常需要检测电容器的容值，以判断其性能和质量。

以下是关于电容容值检测电路的相关内容。

1. 电桥法电桥法是一种常用的电容容值检测方法。

它利用了电容器在不同频率下的阻抗与容值之间的关系。

通过调节电桥电路中的参数，使得电桥平衡，从而可以根据电桥平衡时的条件来计算电容的容值。

常见的电桥电路包括魏斯顿电桥、辛普森电桥等。

2. RC振荡电路在RC振荡电路中，电容器会影响电路的振荡频率。

根据RC 振荡电路的频率特性，可以通过测量电路的振荡频率来推算电容器的容值。

这种方法在实际应用中比较简单方便，不需要太多的额外电路。

3. 电容充放电法通过利用电容器充放电的时间常数与其容值之间的关系，可以间接测量电容的容值。

通常使用恒流源或定电流源来充电，然后测量充电时间或放电时间来计算电容的容值。

这种方法在实际应用中需要一些额外的电路来实现，但测量精度较高。

4. 大电容值测量电路对于较大容值的电容器，常常需要采用特殊的测量电路来进行容值测量。

一种常见的方法是利用555定时器的充电时间与电容器的容值之间的关系。

通过测量555定时器的充电时间和放电时间，可以计算出电容器的容值。

5. 数字多表法数字多表法是利用数字电表来测量电容器的容值。

对于小容值的电容器，可以直接用电表进行测量。

对于大容值的电容器，可以利用电容器的充电和放电时间与电表的测量值来计算容值。

在实际应用中，电容容值检测电路的设计需要考虑测量精度、稳定性、响应速度等因素。

不同的方法适用于不同范围的容值测量。

同时，还需要注意电路的抗干扰能力，以及电源、连接线等因素对测量结果的影响。

总之，电容容值检测电路是电子电路设计和维修中常见的一种测量电路。

通过选择合适的测量方法和电路设计，可以准确地测量电容器的容值，以保证电子电路的性能和质量。

电容测量电路设计实验报告实验名称：电容测量电路设计实验目的：1.学习电容测量电路的工作原理；2.掌握基于RC电路的电容测量方法；3.设计并实现一个实用的电容测量电路。

实验仪器和材料：1.信号发生器2.示波器3.电容器4.电阻5.多用电表6.面包板7.电源线8.电阻器9.连接线实验原理：电容测量电路一般采用RC电路，即由电阻和电容器串联组成。

电容器具有充电和放电的特性，当电容器被充电或者放电过程中，电容器两端的电压随时间变化满足指数函数的特点。

通过测量电容器两端的电压变化情况，可以得到电容器的电压与时间的关系，从而计算出电容器的电容值。

实验步骤：1.将电容器连接到面包板上；2.将信号发生器连接到电容器的一个端口上，设置成方波输出，并调整频率和幅度；3.将电容器的另一个端口通过电阻连接到接地点；4.将示波器的探头分别连接到电容器两端口，调整示波器的触发和扫描范围；5.打开电源，调整信号发生器的频率和幅度使得示波器上观测到完整的充放电波形；6.分别测量充电过程和放电过程的时间间隔和电压，计算电容值。

实验结果：通过测量得到的数据计算出电容值为C=5μF。

实验讨论：1.实验过程中是否受到了温度、湿度等环境因素的影响；3.实验结果与理论值的比较，是否符合预期。

实验结论：本实验通过设计并实现一个基于RC电路的电容测量电路，成功地测量出了所使用电容器的电容值为C=5μF。

实验过程中可能会受到温度、湿度等环境因素的影响而引入一定误差，可以通过改进电路设计和采用更精确的测量仪器来减小误差。

实验结果与理论值基本符合，验证了所设计电容测量电路的准确性和可靠性。

微弱电容测量电路设计
微弱电容测量电路设计指的是设计一种电路，用于测量微弱的电容变化。

在许多应用中，例如生物医学、环境监测和精密测量等领域，需要高灵敏度地检测和测量微弱的电容变化。

因此，设计一种能够准确地测量微弱电容的电路是非常重要的。

微弱电容测量电路设计需要考虑的关键因素包括：
1.高灵敏度：电路应具有高灵敏度，以便能够检测到微弱的电容变化。

2.低噪声：电路应具有低噪声性能，以减少测量误差。

3.线性度：电路的输出应与输入的电容变化成线性关系，以便准确地测量电
容值。

4.稳定性：电路应具有稳定的性能，以避免测量结果的漂移。

在实际应用中，常见的微弱电容测量电路包括电桥电路、谐振电路和交流阻抗谱测量电路等。

这些电路各有优缺点，需要根据具体的应用场景和需求进行选择。

总结来说，微弱电容测量电路设计指的是设计一种高灵敏度、低噪声、线性度和稳定的电路，用于检测和测量微弱的电容变化。

这种电路在生物医学、环境监测和精密测量等领域有广泛的应用前景。

电容测试原理电容测试是在电子领域中常见的测试方法之一，用于检测电路元件的电容值。

本文将介绍电容测试的原理及其应用。

1. 电容测试简介电容测试是一种通过测量电路元件的电容值来评估元件质量和性能的方法。

电容是电子元器件的基本参数之一，指的是元件存储电荷的能力。

通常用法拉第（F）作为电容的单位。

电容测试可以对电路板、电容器、电感器等元件进行检测，并帮助我们了解电路的特性和性能。

2. 电容测试的原理电容测试的原理基于电荷存储和电压变化之间的关系。

当电容器中充电时，电压随时间的变化服从以下公式：V(t) = V0(1 - e^(-t/RC))其中，V(t)表示时间t时刻的电压值，V0表示初始电压值，R是电阻值，C是电容值。

利用这个公式，我们可以通过测量电压变化的速度来推断电容的大小。

通常，电容测试会使用恒定的电流或电压来充电或放电电容器，并测量电压在充电和放电过程中的变化情况。

根据充放电的时间和电压变化的速度，可以计算出电容的数值。

3. 电容测试的应用电容测试在电子制造和维修中具有重要的应用价值。

以下是一些常见的应用场景：3.1 电路板测试在电路板制造过程中，电容测试可以用来验证电容器的质量和性能。

通过对电路板上的电容器进行测试，可以检测出可能存在的故障和缺陷。

这有助于提高生产效率和产品质量。

3.2 电路分析电容测试可以帮助工程师对电路进行分析。

通过测试元件的电容值，可以评估电路的特性和性能。

这对于优化电路设计和故障排除非常重要。

3.3 电容器选择在电子设备的设计中，选择合适的电容器对于性能和可靠性至关重要。

电容测试可以帮助工程师确定合适的电容器。

通过测试不同型号和厂家的电容器，可以评估它们的质量和性能，以便做出正确的选择。

4. 总结电容测试是一种重要的电子测试方法，可以用来评估电路元件的电容值。

通过测量电压变化的速度，可以推断出电容的大小。

电容测试在电子制造和维修中具有广泛的应用，可以帮助提高生产效率和产品质量，优化电路设计，并选择合适的电容器。

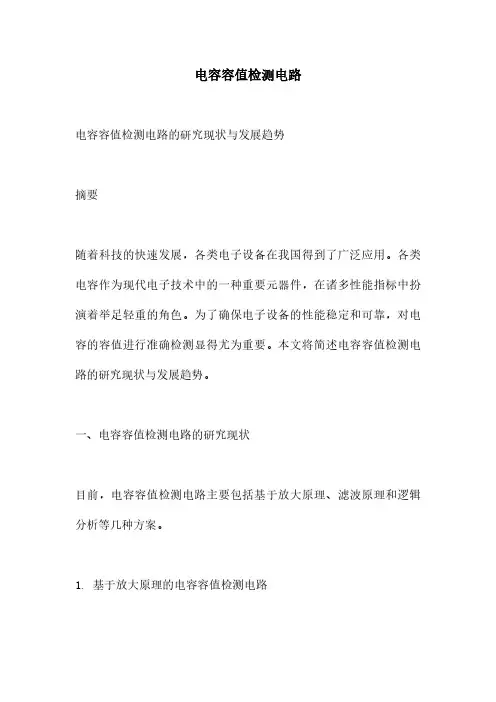

电容容值检测电路电容容值检测电路的研究现状与发展趋势摘要随着科技的快速发展，各类电子设备在我国得到了广泛应用。

各类电容作为现代电子技术中的一种重要元器件，在诸多性能指标中扮演着举足轻重的角色。

为了确保电子设备的性能稳定和可靠，对电容的容值进行准确检测显得尤为重要。

本文将简述电容容值检测电路的研究现状与发展趋势。

一、电容容值检测电路的研究现状目前，电容容值检测电路主要包括基于放大原理、滤波原理和逻辑分析等几种方案。

1.基于放大原理的电容容值检测电路基于放大原理的电容容值检测电路主要利用电容的充放电特性，通过测量电路中的输入信号与输出信号之间的放大倍数来实现对电容容值的检测。

这种电路具有响应速度快、精度高等优点，但对环境光干扰较为敏感，抗干扰能力需进一步提高。

2.基于滤波原理的电容容值检测电路基于滤波原理的电容容值检测电路主要利用电容的筛选特性，通过滤波器对输入信号进行滤波处理，降低噪声干扰，实现对电容容值的准确检测。

这种电路具有较好的抗干扰能力，但响应速度相对较慢。

3.基于逻辑分析的电容容值检测电路基于逻辑分析的电容容值检测电路主要利用逻辑门电路对电容信号进行处理，实现对电容容值的检测。

这种电路具有较高的检测精度和可靠性，但响应速度较慢，且需要对电路进行复杂的优化。

二、电容容值检测电路的发展趋势1.数字信号处理技术：随着数字信号处理技术的快速发展，越来越多的电容容值检测电路采用数字信号处理技术，实现对电容容值的快速、准确检测。

2.智能化检测：随着人工智能技术的不断发展，越来越多的电容容值检测电路采用智能化检测技术，实现对电容容值的自动检测、校准和调试。

3.高精度检测：为了提高电子设备的性能稳定性和可靠性，越来越多的电容容值检测电路追求高精度检测，实现对电容容值的准确到微观的检测。

4.多功能检测：多功能检测是当前电容容值检测电路的一个主要发展趋势。

越来越多的电容容值检测电路不仅仅具有基本的电容容值检测功能，还具有其他功能，如电流检测、电压检测、功率检测等，实现对电容的多功能检测。

（电路设计）电容ESR测量表电路电容正常运作时是毫无问题的，但有时会遇上电源故障或无法正常运转的问题。

如果这个问题是噪声，那么有个简单的解决办法，只需加入更多的电容即可。

但如果这样也无法解决，究竟是哪出错了呢？问题的根源就在于我们理所当然地将电容看为了理想设备，但它们并非如此。

这些非预期的结果都是因为内部电阻，或者称为等效串联电阻（ESR）。

因为其内部构造的材料，电容拥有有限的内部阻值。

同样的还有等效电感（ESL）o 不同种类的电容有着不同的ESR范围。

比如电解电容一般比陶瓷电容的ESR 要高。

如今许多应用中，得到电容的等效电阻也成了重要的设计因素之一。

本次我们将用555定时器和三极管来测量电容的ESR o电容ESR测量ESR测量看起来很简单，施加恒定电流并测量设备的压降可以计算出阻值。

如果我们将恒定电流施加到电容上呢？电压线性增加，最后定值到输入电压，这样的值对计算ESR是毫无用处的。

这时候我们要想一下我们在学校里听到的一句话-“电容隔直流通交流”简化后我们可以将电容理解为高频下的短路，其容性部分从电路中切断，而剩下的电压则施加在内部电阻上。

这一方法的优势在于如果我们知道信号源内阻时，就不需要了解电流值为多少，因为ESR和信号源内阻组成了分压器，其阻值比例及电压比例，知道其中三个参数就可以知道剩下的一个参数。

我们用示波器来测量输入和电容上的波形。

所需元器件示波器端555定时器——CMOS和三极管的都可以，但高频的话建议用CMOS o100kΩ电位计——用于调整频率InF电容——控制时间IOUF陶瓷电容——去耦功率级：BC548 NPN三极管BC558 PNP三极管在选择三极管的时候需要注意一一任何高增益的小信号三极管并能承受大电流（50mA以上）都可以560 Q电阻47Q输出电阻——可以选取IoQ至UlooQ范围内的电阻电路图1.555定时器555定时器是一个传统的非稳态多谐振荡器,可以产生几百kHz 的方波。

电路中的电容如何测量在电路中，电容是一种非常重要的元件，它常被用于储存和释放电荷。

为了正确地设计和调试电路，精确测量电容是至关重要的。

本文将介绍几种常见的电路中电容测量方法。

一、串联法测量电容串联法是一种简单且常用的测量电容的方法。

其基本原理是将待测电容与已知电阻串联在一起，然后通过测量串联电路的充电时间或者频率，来计算电容值。

具体步骤如下：1. 连接电路：将待测电容与已知电阻串联连接，组成串联电路。

2. 充电：通过电源或信号发生器提供一个方波信号，使得串联电路开始充电。

3. 记录时间：记录从充电开始到达特定电压的时间。

4. 计算电容：根据已知电阻值和充电时间，使用公式C = τ/R来计算电容值，其中τ为充电时间，R为已知电阻的阻值。

二、并联法测量电容并联法也是一种常用的电容测量方法，它通过将待测电容与已知电感串联，并测量并联电路的频率或者能耗来计算电容值。

具体步骤如下：1. 连接电路：将待测电容与已知电感串联连接，组成并联电路。

2. 信号输入：通过信号发生器提供一个正弦信号作为输入。

3. 测量频率：测量并联电路的共振频率或者透射频率。

4. 计算电容：根据已知电感值和测得的频率，使用公式C = 1/(2πfL)来计算电容值，其中f为频率，L为已知电感的感值。

三、萨顿桥法测量电容萨顿桥法是一种精确测量电容的方法，它利用了频率和电容之间的反比关系。

具体步骤如下：1. 搭建萨顿桥：按照萨顿桥的电路图搭建电路。

2. 调节电阻：通过调节电阻R和可变电阻使得电桥平衡。

3. 测量频率：测量平衡电桥的频率。

4. 计算电容：根据已知电阻值和测得的频率，使用公式C = 1/(2πfR)来计算电容值，其中f为频率，R为已知电阻的阻值。

以上是几种常见的电路中电容测量方法，每种方法都有其适用的场景和精度要求。

在实际应用中，要根据具体情况选择合适的方法进行电容测量。

总结通过串联法、并联法和萨顿桥法等多种方法，我们可以准确地测量电路中的电容。

lcl 电路的电容测量LCL电路是一种常见的电路结构，由电感、电容和电阻组成。

其中，电容是电路中的一种重要元件，用于存储和释放电荷。

本文将着重介绍如何测量LCL电路中的电容。

我们需要了解电容的基本概念。

电容是指电路中两个导体之间的电荷储存能力，通常用法拉（Farad，简称F）作为单位。

在LCL电路中，电容的作用是储存电荷，并在需要时释放电荷，起到稳定电流和电压的作用。

测量LCL电路中的电容可以使用各种方法，下面将介绍其中两种常见的方法：使用电压源和示波器测量电容值、使用LCR表测量电容值。

第一种方法是使用电压源和示波器测量电容值。

首先，将电压源的正极连接到电容的一端，将负极连接到电容的另一端。

然后，将示波器的探头分别连接到电容的两端。

通过电压源给电容充电，记录下充电时电容两端的电压变化情况。

根据电压与电荷之间的关系，我们可以得到电容的电荷量。

接着，我们可以根据电容的电荷量和电压的变化率计算出电容的电容值。

这种方法需要使用示波器来测量电压的变化情况，所以需要一定的仪器设备。

第二种方法是使用LCR表测量电容值。

LCR表是一种专门用于测量电感、电容和电阻等参数的仪器。

使用LCR表测量电容值的步骤如下：首先，将LCR表的两个测试夹具连接到电容的两端。

然后，打开LCR表，并选择电容测量模式。

LCR表会通过一定的电流和频率进行测量，并显示出电容的电容值。

这种方法不需要使用示波器，只需要一台LCR表即可进行测量。

除了上述两种方法外，还可以使用其他仪器和方法来测量LCL电路中的电容值。

例如，可以利用频率响应法或相位差法来测量电容值。

频率响应法是通过改变输入信号的频率，观察输出信号的变化来测量电容值。

相位差法是通过测量输入信号与输出信号之间的相位差来计算电容值。

这些方法都需要一定的仪器设备和专业知识的支持。

在实际测量中，还需要注意一些问题。

首先，要选择合适的测量范围和精度，以确保测量结果的准确性。

其次，要注意电路中的其他元件对测量结果的影响，如电感和电阻等。
