简易电容测试电路

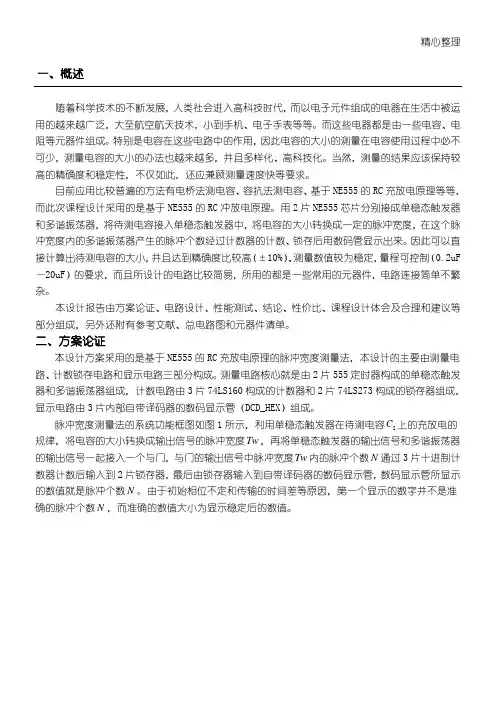

精心整理一、概述随着科学技术的不断发展，人类社会进入高科技时代，而以电子元件组成的电器在生活中被运用的越来越广泛，大至航空航天技术，小到手机、电子手表等等。

而这些电器都是由一些电容、电阻等元器件组成。

特别是电容在这些电路中的作用，因此电容的大小的测量在电容使用过程中必不可少，测量电容的大小的办法也越来越多，并且多样化、高科技化。

当然，测量的结果应该保持较高的精确度和稳定性，不仅如此，还应兼顾测量速度快等要求。

目前应用比较普遍的方法有电桥法测电容、容抗法测电容、基于NE555的RC 充放电原理等等，在这个脉（0.2uF —20uF 杂。

路、确的脉冲个数N ，而准确的数值大小为显示稳定后的数值。

由于本方案大多采用的是数字元器件，因此对外界的干扰信号有着很强的抵抗能力，而用容抗法测电容由于采用许多模拟元器件，只要外界存在有一定强度的干扰信号，就会使测量结果发生较大的改变。

不仅如此，外界的温度也会对模拟元器件产生很大的影响，而在实际生活中的多外界环境不5V直流首先是测量电路部分，电路图如图3所示，此部分由2片555定时器连成的单稳态触发器和多谐振荡器定时器为单稳态振荡器。

端输出的单位脉发器2端2C 为待测电器中。

由单稳态触发器电容大小这个信号经存器的时的输出单产生的脉后作为计计数。

图3 单稳号的脉宽当R与2C 的2C 与4C 出信号、单稳态触发器输出信号、非门输出信号、与门输出信号如图4所示。

图4待测电容为1uF 时各输出信号波形 上图中的波形自上至下分别为单稳态输出信号、非门输出信号、多谐振荡器输出信号、与门74L S 160N多谐振荡器和单稳态触发器产生的信号经过与门后，作为计数器的时钟信号，而单稳态触发器的输出信号作为计数器的清零信号。

计数控制端都接高位，由图4可知单稳态触发器输出信号处于高电平，计数器开始计数。

经过一个脉冲宽度后清零端输入为低电平，计数器清零。

当单稳态触发器输出信号重新为高电平时，计数器又从0开始计数，以此一直循环。

电容容值检测电路电容器是一种被广泛应用于电子电路中的元件，用于存储和释放电荷。

在电子电路设计和维修中，常常需要检测电容器的容值，以判断其性能和质量。

以下是关于电容容值检测电路的相关内容。

1. 电桥法电桥法是一种常用的电容容值检测方法。

它利用了电容器在不同频率下的阻抗与容值之间的关系。

通过调节电桥电路中的参数，使得电桥平衡，从而可以根据电桥平衡时的条件来计算电容的容值。

常见的电桥电路包括魏斯顿电桥、辛普森电桥等。

2. RC振荡电路在RC振荡电路中，电容器会影响电路的振荡频率。

根据RC 振荡电路的频率特性，可以通过测量电路的振荡频率来推算电容器的容值。

这种方法在实际应用中比较简单方便，不需要太多的额外电路。

3. 电容充放电法通过利用电容器充放电的时间常数与其容值之间的关系，可以间接测量电容的容值。

通常使用恒流源或定电流源来充电，然后测量充电时间或放电时间来计算电容的容值。

这种方法在实际应用中需要一些额外的电路来实现，但测量精度较高。

4. 大电容值测量电路对于较大容值的电容器，常常需要采用特殊的测量电路来进行容值测量。

一种常见的方法是利用555定时器的充电时间与电容器的容值之间的关系。

通过测量555定时器的充电时间和放电时间，可以计算出电容器的容值。

5. 数字多表法数字多表法是利用数字电表来测量电容器的容值。

对于小容值的电容器，可以直接用电表进行测量。

对于大容值的电容器，可以利用电容器的充电和放电时间与电表的测量值来计算容值。

在实际应用中，电容容值检测电路的设计需要考虑测量精度、稳定性、响应速度等因素。

不同的方法适用于不同范围的容值测量。

同时，还需要注意电路的抗干扰能力，以及电源、连接线等因素对测量结果的影响。

总之，电容容值检测电路是电子电路设计和维修中常见的一种测量电路。

通过选择合适的测量方法和电路设计，可以准确地测量电容器的容值，以保证电子电路的性能和质量。

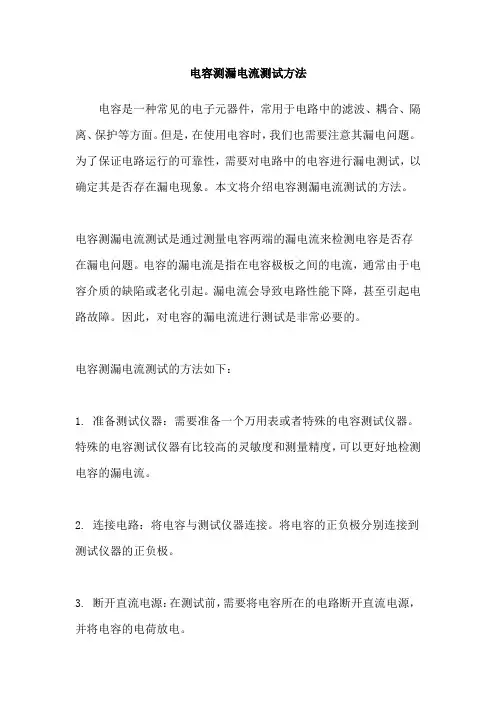

电容测漏电流测试方法
电容是一种常见的电子元器件，常用于电路中的滤波、耦合、隔离、保护等方面。

但是，在使用电容时，我们也需要注意其漏电问题。

为了保证电路运行的可靠性，需要对电路中的电容进行漏电测试，以确定其是否存在漏电现象。

本文将介绍电容测漏电流测试的方法。

电容测漏电流测试是通过测量电容两端的漏电流来检测电容是否存在漏电问题。

电容的漏电流是指在电容极板之间的电流，通常由于电容介质的缺陷或老化引起。

漏电流会导致电路性能下降，甚至引起电路故障。

因此，对电容的漏电流进行测试是非常必要的。

电容测漏电流测试的方法如下：
1. 准备测试仪器：需要准备一个万用表或者特殊的电容测试仪器。

特殊的电容测试仪器有比较高的灵敏度和测量精度，可以更好地检测电容的漏电流。

2. 连接电路：将电容与测试仪器连接。

将电容的正负极分别连接到测试仪器的正负极。

3. 断开直流电源：在测试前，需要将电容所在的电路断开直流电源，并将电容的电荷放电。

4. 测量漏电流：打开测试仪器并开始测量漏电流。

测试时间可以根据需要选择，一般建议测试时间为2-3分钟。

测试过程中，需要保持电容的电压稳定。

5. 结束测试：测试结束后，将测试仪器读数记录下来。

如果测试结果显示电容的漏电流超过了规定的范围，需要进一步检查电容的质量问题，并及时更换损坏的电容。

以上就是电容测漏电流测试的方法。

在进行测试时，需要注意安全问题，避免触电和误操作。

同时，需要选择合适的测试仪器，保证测试的准确性和可靠性。

只有通过科学的测试方法，才能保证电路的稳定性和可靠性。

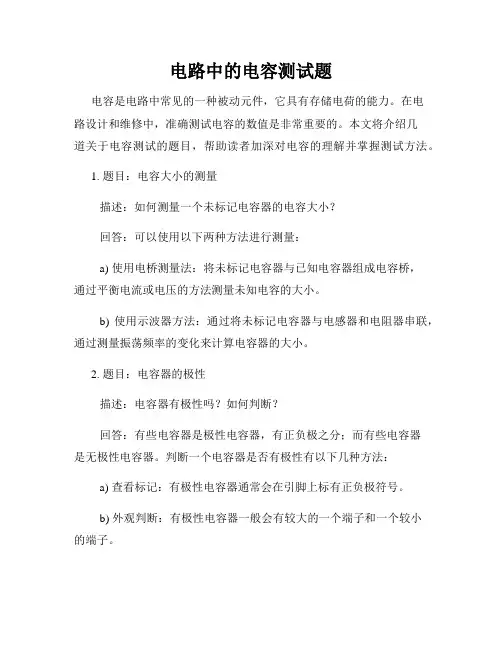

电路中的电容测试题电容是电路中常见的一种被动元件，它具有存储电荷的能力。

在电路设计和维修中，准确测试电容的数值是非常重要的。

本文将介绍几道关于电容测试的题目，帮助读者加深对电容的理解并掌握测试方法。

1. 题目：电容大小的测量描述：如何测量一个未标记电容器的电容大小？回答：可以使用以下两种方法进行测量：a) 使用电桥测量法：将未标记电容器与已知电容器组成电容桥，通过平衡电流或电压的方法测量未知电容的大小。

b) 使用示波器方法：通过将未标记电容器与电感器和电阻器串联，通过测量振荡频率的变化来计算电容器的大小。

2. 题目：电容器的极性描述：电容器有极性吗？如何判断？回答：有些电容器是极性电容器，有正负极之分；而有些电容器是无极性电容器。

判断一个电容器是否有极性有以下几种方法：a) 查看标记：有极性电容器通常会在引脚上标有正负极符号。

b) 外观判断：有极性电容器一般会有较大的一个端子和一个较小的端子。

c) 电容器手册：可查阅电容器的规格手册或厂家提供的资料，以确认是否有极性。

3. 题目：电容器的电压等级描述：电容器有电压等级限制吗？如果超过电压等级，会发生什么？回答：电容器是有电压等级限制的，超过电压等级会发生电容器击穿现象，导致电容器损坏。

为了保证电容器的正常工作和寿命，应该选用符合工作电压要求的电容器。

4. 题目：电容器的容量测试描述：如何测试电容器的容量大小？回答：可以使用以下几种方法进行测试：a) 使用LCR表：LCR表能直接测量电容器的容量数值。

b) 使用示波器法：通过将电容器与电阻和信号发生器串联，测量充电和放电过程中的电压和时间，然后计算出容量大小。

c) 使用时间常数法：通过给电容器充电，然后记录电压从0V到达63.2%（1-1/e）时所经过的时间常数，根据时间常数计算电容大小。

5. 题目：串联和并联电容的等效电容描述：如何计算串联和并联电容的等效电容？回答：计算串联电容的等效电容可使用以下公式：1/C等效 = 1/C1 + 1/C2 + 1/C3 + ...计算并联电容的等效电容可使用以下公式：C等效 = C1 + C2 + C3 + ...通过以上题目的解答，读者可以更深入地了解电容测试及其相关知识。

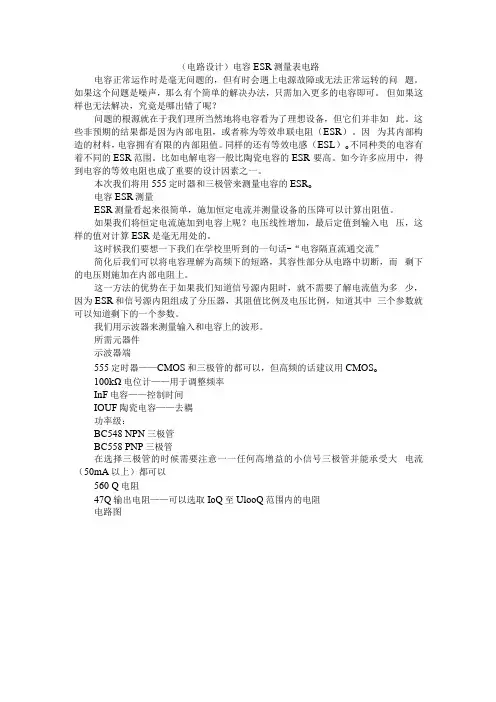

（电路设计）电容ESR测量表电路电容正常运作时是毫无问题的，但有时会遇上电源故障或无法正常运转的问题。

如果这个问题是噪声，那么有个简单的解决办法，只需加入更多的电容即可。

但如果这样也无法解决，究竟是哪出错了呢？问题的根源就在于我们理所当然地将电容看为了理想设备，但它们并非如此。

这些非预期的结果都是因为内部电阻，或者称为等效串联电阻（ESR）。

因为其内部构造的材料，电容拥有有限的内部阻值。

同样的还有等效电感（ESL）o 不同种类的电容有着不同的ESR范围。

比如电解电容一般比陶瓷电容的ESR 要高。

如今许多应用中，得到电容的等效电阻也成了重要的设计因素之一。

本次我们将用555定时器和三极管来测量电容的ESR o电容ESR测量ESR测量看起来很简单，施加恒定电流并测量设备的压降可以计算出阻值。

如果我们将恒定电流施加到电容上呢？电压线性增加，最后定值到输入电压，这样的值对计算ESR是毫无用处的。

这时候我们要想一下我们在学校里听到的一句话-“电容隔直流通交流”简化后我们可以将电容理解为高频下的短路，其容性部分从电路中切断，而剩下的电压则施加在内部电阻上。

这一方法的优势在于如果我们知道信号源内阻时，就不需要了解电流值为多少，因为ESR和信号源内阻组成了分压器，其阻值比例及电压比例，知道其中三个参数就可以知道剩下的一个参数。

我们用示波器来测量输入和电容上的波形。

所需元器件示波器端555定时器——CMOS和三极管的都可以，但高频的话建议用CMOS o100kΩ电位计——用于调整频率InF电容——控制时间IOUF陶瓷电容——去耦功率级：BC548 NPN三极管BC558 PNP三极管在选择三极管的时候需要注意一一任何高增益的小信号三极管并能承受大电流（50mA以上）都可以560 Q电阻47Q输出电阻——可以选取IoQ至UlooQ范围内的电阻电路图1.555定时器555定时器是一个传统的非稳态多谐振荡器,可以产生几百kHz 的方波。

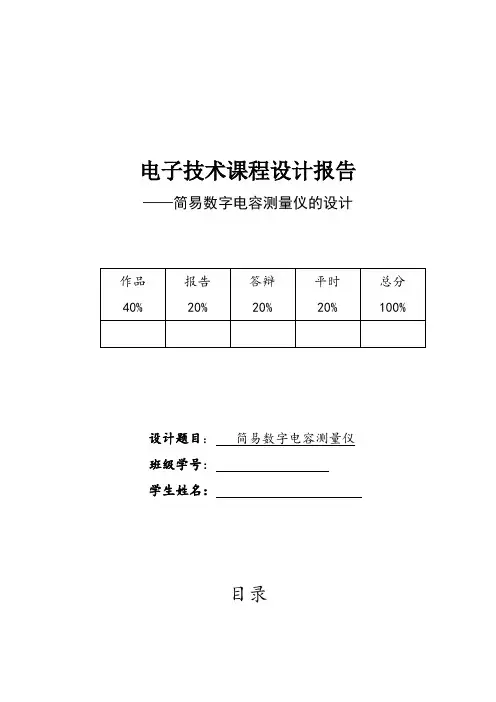

电子技术课程设计报告——简易数字电容测量仪的设计设计题目：简易数字电容测量仪班级学号：学生姓名：目录一、预备知识.................... 错误!未定义书签。

二、课程设计题目：简易数字电容测量仪的设计错误!未定义书签。

三、课程设计目的及基本要求...... 错误!未定义书签。

四、设计内容提要及说明.......... 错误!未定义书签。

4.1设计内容........................................ 错误!未定义书签。

4.2设计说明........................................ 错误!未定义书签。

五、原理图及原理说明 ........................ 错误!未定义书签。

5.1功能模块电路原理图..................... 错误!未定义书签。

5.2模块工作原理说明 ........................ 错误!未定义书签。

六、调试...........................................................................错误!未定义书签。

七、设计中涉及的实验仪器和工具.... 错误!未定义书签。

八、课程设计心得体会 ........................ 错误!未定义书签。

九、参考文献 ........................................ 错误!未定义书签。

一、预备知识关于数字式简易数字电容测试仪的设计，我们提出了三种设计方法和思路。

在具体操作中，经过对资料的收集、分析，研究与对比，最终选择了简单易懂，而且精度较高的方法，即门控法。

本方法的基本理论是单稳态触发器电路的输出脉宽wt与电容C成正比，再通过一系列的控制，计数，锁存，显示电路实现了对电容的一般测试与数字显示。

在本次数电课程设计的同时，对于中大规模集成电路从认识到分析、再到整体框图设计、单元模块设计、最终到电路的模拟和实际电路的成形有了一定的认识，同时使我们在电子设计方面有了一定的实际动手能力，也为这次数电课程设计打下了坚实的基础。

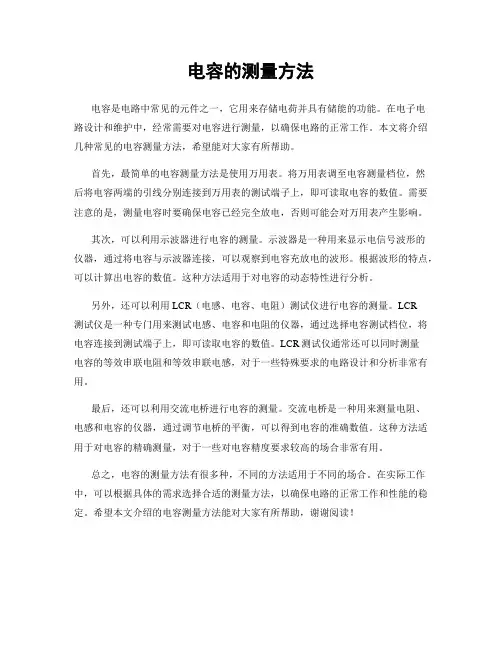

电容的测量方法电容是电路中常见的元件之一，它用来存储电荷并具有储能的功能。

在电子电路设计和维护中，经常需要对电容进行测量，以确保电路的正常工作。

本文将介绍几种常见的电容测量方法，希望能对大家有所帮助。

首先，最简单的电容测量方法是使用万用表。

将万用表调至电容测量档位，然后将电容两端的引线分别连接到万用表的测试端子上，即可读取电容的数值。

需要注意的是，测量电容时要确保电容已经完全放电，否则可能会对万用表产生影响。

其次，可以利用示波器进行电容的测量。

示波器是一种用来显示电信号波形的仪器，通过将电容与示波器连接，可以观察到电容充放电的波形。

根据波形的特点，可以计算出电容的数值。

这种方法适用于对电容的动态特性进行分析。

另外，还可以利用LCR（电感、电容、电阻）测试仪进行电容的测量。

LCR测试仪是一种专门用来测试电感、电容和电阻的仪器，通过选择电容测试档位，将电容连接到测试端子上，即可读取电容的数值。

LCR测试仪通常还可以同时测量电容的等效串联电阻和等效串联电感，对于一些特殊要求的电路设计和分析非常有用。

最后，还可以利用交流电桥进行电容的测量。

交流电桥是一种用来测量电阻、电感和电容的仪器，通过调节电桥的平衡，可以得到电容的准确数值。

这种方法适用于对电容的精确测量，对于一些对电容精度要求较高的场合非常有用。

总之，电容的测量方法有很多种，不同的方法适用于不同的场合。

在实际工作中，可以根据具体的需求选择合适的测量方法，以确保电路的正常工作和性能的稳定。

希望本文介绍的电容测量方法能对大家有所帮助，谢谢阅读！。

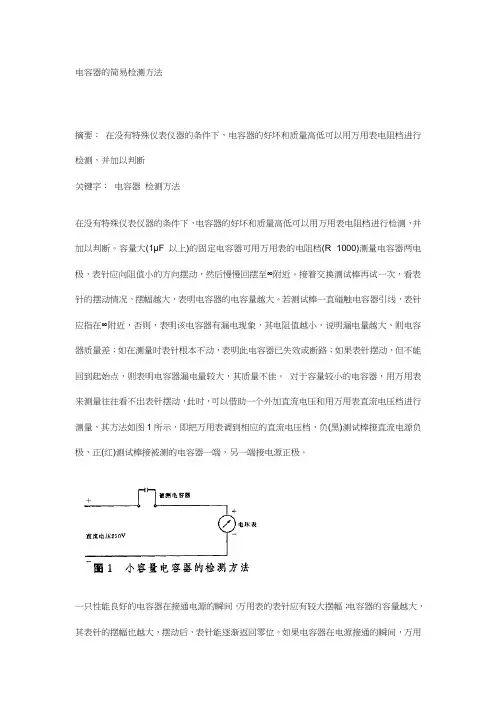

电容器的简易检测方法摘要：在没有特殊仪表仪器的条件下，电容器的好坏和质量高低可以用万用表电阻档进行检测，并加以判断关键字：电容器检测方法在没有特殊仪表仪器的条件下，电容器的好坏和质量高低可以用万用表电阻档进行检测，并加以判断。

容量大(1μF以上)的固定电容器可用万用表的电阻档(R×1000)测量电容器两电极，表针应向阻值小的方向摆动，然后慢慢回摆至∞附近。

接着交换测试棒再试一次，看表针的摆动情况，摆幅越大，表明电容器的电容量越大。

若测试棒一直碰触电容器引线，表针应指在∞附近，否则，表明该电容器有漏电现象，其电阻值越小，说明漏电量越大，则电容器质量差；如在测量时表针根本不动，表明此电容器已失效或断路；如果表针摆动，但不能回到起始点，则表明电容器漏电量较大，其质量不佳。

对于容量较小的电容器，用万用表来测量往往看不出表针摆动，此时，可以借助一个外加直流电压和用万用表直流电压档进行测量，其方法如图1所示，即把万用表调到相应的直流电压档，负(黑)测试棒接直流电源负极，正(红)测试棒接被测的电容器一端，另一端接电源正极。

一只性能良好的电容器在接通电源的瞬间，万用表的表针应有较大摆幅；电容器的容量越大，其表针的摆幅也越大，摆动后，表针能逐渐返回零位。

如果电容器在电源接通的瞬间，万用表的指针不摆动，则说明电容器失效或断路；若表针一直指示电源电压而不作摆动，表明电容器已被击秔短路；若表针摆动正常，但不返回零位，说明电容器有漏电现象，所指示的电压数值越高，表明漏电量越大。

需要指出的是：测量容量小的电容器所用的辅助直流电压不能超过被测电容器的耐压，以免因测量而造成电容器击秔损坏。

要想准确测量电容器的容量，需要采用电容电桥或Q表。

上述的简易检测方法，只能粗略判断电容器的好坏。

電解電容檢測方法１〃脱离线路时检测采用万用表Ｒ×１ｋ挡，在检测前，先将电解电容的两根引脚相碰，以便放掉电容内残余的电荷。

当表笔刚接通时，表针向右偏转一个角度，然后表针缓慢地向左回转，最后表针停下。

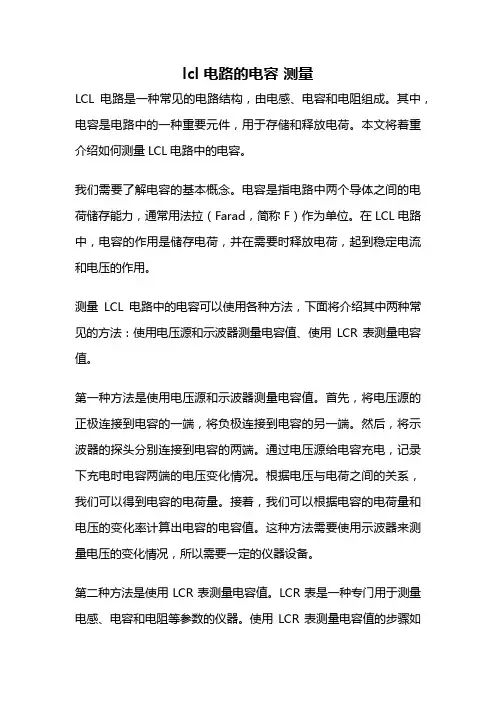

lcl 电路的电容测量LCL电路是一种常见的电路结构，由电感、电容和电阻组成。

其中，电容是电路中的一种重要元件，用于存储和释放电荷。

本文将着重介绍如何测量LCL电路中的电容。

我们需要了解电容的基本概念。

电容是指电路中两个导体之间的电荷储存能力，通常用法拉（Farad，简称F）作为单位。

在LCL电路中，电容的作用是储存电荷，并在需要时释放电荷，起到稳定电流和电压的作用。

测量LCL电路中的电容可以使用各种方法，下面将介绍其中两种常见的方法：使用电压源和示波器测量电容值、使用LCR表测量电容值。

第一种方法是使用电压源和示波器测量电容值。

首先，将电压源的正极连接到电容的一端，将负极连接到电容的另一端。

然后，将示波器的探头分别连接到电容的两端。

通过电压源给电容充电，记录下充电时电容两端的电压变化情况。

根据电压与电荷之间的关系，我们可以得到电容的电荷量。

接着，我们可以根据电容的电荷量和电压的变化率计算出电容的电容值。

这种方法需要使用示波器来测量电压的变化情况，所以需要一定的仪器设备。

第二种方法是使用LCR表测量电容值。

LCR表是一种专门用于测量电感、电容和电阻等参数的仪器。

使用LCR表测量电容值的步骤如下：首先，将LCR表的两个测试夹具连接到电容的两端。

然后，打开LCR表，并选择电容测量模式。

LCR表会通过一定的电流和频率进行测量，并显示出电容的电容值。

这种方法不需要使用示波器，只需要一台LCR表即可进行测量。

除了上述两种方法外，还可以使用其他仪器和方法来测量LCL电路中的电容值。

例如，可以利用频率响应法或相位差法来测量电容值。

频率响应法是通过改变输入信号的频率，观察输出信号的变化来测量电容值。

相位差法是通过测量输入信号与输出信号之间的相位差来计算电容值。

这些方法都需要一定的仪器设备和专业知识的支持。

在实际测量中，还需要注意一些问题。

首先，要选择合适的测量范围和精度，以确保测量结果的准确性。

其次，要注意电路中的其他元件对测量结果的影响，如电感和电阻等。
