深圳迈瑞BC3000plus全自动血液细胞分析仪【摘要】目的探讨BC-3000PLUS全自动血液细胞分析仪的故障原因及处理方法。
方法从硬件与测量的方向进行分析。
硬件：主要是10 ml电机故障;测量方面主要是HGB故障和WBC堵孔。
结果 10 ml电机故障，主要是电机信号线松脱。
HGB故障，为HGB本底电压异常。
WBC堵孔，为WBC计数时间设定不正确。
结论仪器操作者应进行专业维护培训，并严格执行操作规程和仪器使用制度，以确保仪器正常运转。
【关键词】 BC-3000PLUS；全自动血液细胞分析仪；故障及处理方法迈瑞BC3000PLUS全自动血液细胞分析仪具有操作简单，检测速度快，精确度高，精密度高，故障率低等特点。
自2009 年，我院购进该仪器，在使用过程中出现了几个小问题，经自行处理，使问题得到解决。
现总结如下：1 关于硬件方面10 ml电机故障在操作过程中，突然出现10 ml电机故障，仪器停止工作，考虑为稀释液管路被压或堵塞，或者是电机信号线接触不良，经检查，稀释液管路无被压或堵塞，原因是，电机信号线松脱，将信号线接好，仪器恢复工作。
2 HGB故障考虑为HGB本底电压异常。
具体操作如下：进入设置，密码界面，输入管理员密码，进入设置，增益界面，将HGB本底电压调整到3.4到4.8 V之间，故最后调整为4.5V 左右，故障解除。
3 WBC堵孔考虑为宝石孔堵塞或WBC计数时间设置不正确。
具体操作如下，进入服务，维护界面，进行灼烧宝石孔和反冲宝石孔，进行排堵操作，故障依然存在，接下来进入设置计数时间界面，记下设置的WBC计数时间，进入服务系统检测界面，将WBC通道计数时间和实际WBC通道计时之差缩短到2 秒之内，故障解决。
4 为保障分析仪准确有效地运行并且延长分析仪的使用寿命。
每间隔200 个样本，我们会进行一次探头清洗液的浸泡，将探头清洁液试剂瓶放于采样针下，在维护界面下选择探头清洁液体浸泡，使采样针可以吸入探头清洁液。

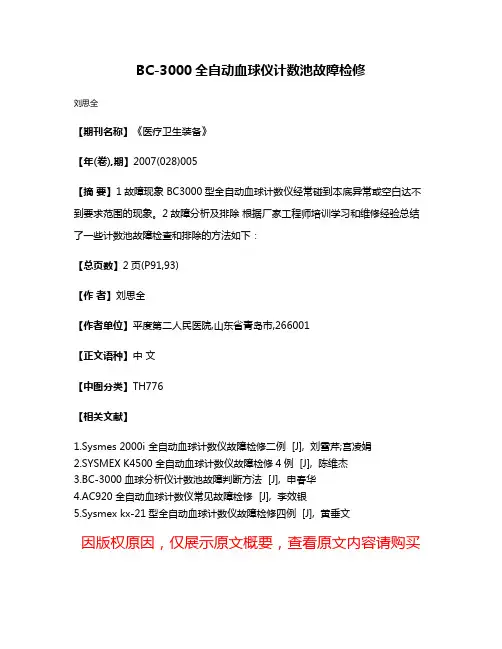

BC-3000全自动血球仪计数池故障检修
刘思全
【期刊名称】《医疗卫生装备》
【年(卷),期】2007(028)005
【摘要】1故障现象 BC3000型全自动血球计数仪经常碰到本底异常或空白达不到要求范围的现象。
2故障分析及排除根据厂家工程师培训学习和维修经验总结了一些计数池故障检查和排除的方法如下：
【总页数】2页(P91,93)
【作者】刘思全
【作者单位】平度第二人民医院,山东省青岛市,266001
【正文语种】中文
【中图分类】TH776
【相关文献】
1.Sysmes 2000i 全自动血球计数仪故障检修二例 [J], 刘雪芹;宫凌娟
2.SYSMEX K4500全自动血球计数仪故障检修4例 [J], 陈维杰
3.BC-3000血球分析仪计数池故障判断方法 [J], 申春华
4.AC920全自动血球计数仪常见故障检修 [J], 李效银
5.Sysmex kx-21型全自动血球计数仪故障检修四例 [J], 黄垂文
因版权原因，仅展示原文概要，查看原文内容请购买。

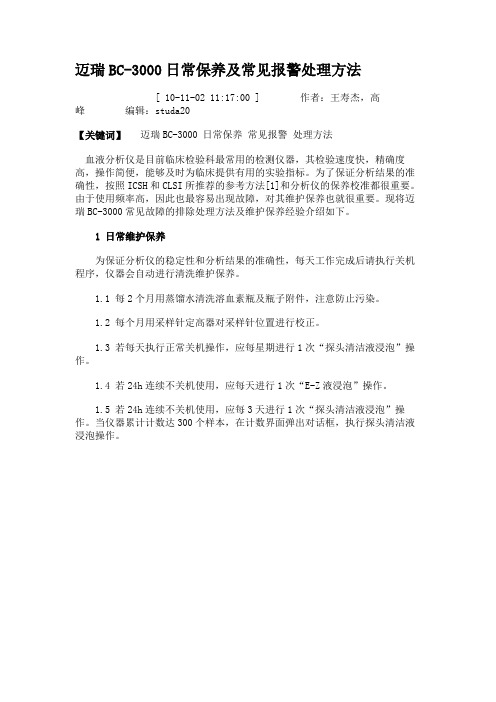

迈瑞BC-3000日常保养及常见报警处理方法
[ 10-11-02 11:17:00 ] 作者：王寿杰，高
峰编辑：studa20
【关键词】迈瑞BC-3000 日常保养常见报警处理方法
血液分析仪是目前临床检验科最常用的检测仪器，其检验速度快，精确度高，操作简便，能够及时为临床提供有用的实验指标。
为了保证分析结果的准确性，按照ICSH和CLSI所推荐的参考方法[1]和分析仪的保养校准都很重要。
由于使用频率高，因此也最容易出现故障，对其维护保养也就很重要。
现将迈瑞BC-3000常见故障的排除处理方法及维护保养经验介绍如下。
1 日常维护保养
为保证分析仪的稳定性和分析结果的准确性，每天工作完成后请执行关机程序，仪器会自动进行清洗维护保养。
1.1 每2个月用蒸馏水清洗溶血素瓶及瓶子附件，注意防止污染。
1.2 每个月用采样针定高器对采样针位置进行校正。
1.3 若每天执行正常关机操作，应每星期进行1次“探头清洁液浸泡”操作。
1.4 若24h连续不关机使用，应每天进行1次“E-Z液浸泡”操作。
1.5 若24h连续不关机使用，应每3天进行1次“探头清洁液浸泡”操作。
当仪器累计计数达300个样本，在计数界面弹出对话框，执行探头清洁液浸泡操作。

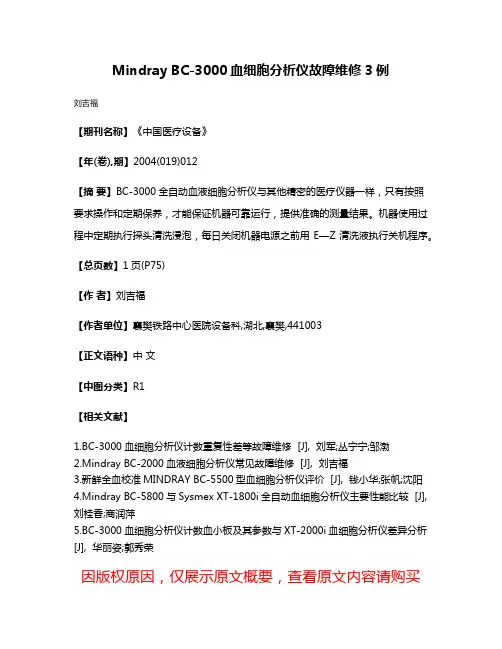

Mindray BC-3000血细胞分析仪故障维修3例
刘吉福
【期刊名称】《中国医疗设备》
【年(卷),期】2004(019)012
【摘要】BC-3000全自动血液细胞分析仪与其他精密的医疗仪器一样，只有按照要求操作和定期保养，才能保证机器可靠运行，提供准确的测量结果。
机器使用过程中定期执行探头清洗浸泡，每日关闭机器电源之前用E—Z清洗液执行关机程序。
【总页数】1页(P75)
【作者】刘吉福
【作者单位】襄樊铁路中心医院设备科,湖北,襄樊,441003
【正文语种】中文
【中图分类】R1
【相关文献】
1.BC-3000血细胞分析仪计数重复性差等故障维修 [J], 刘军;丛宁宁;邹渤
2.Mindray BC-2000血液细胞分析仪常见故障维修 [J], 刘吉福
3.新鲜全血校准MINDRAY BC-5500型血细胞分析仪评价 [J], 钱小华;张帆;沈阳
4.Mindray BC-5800与Sysmex XT-1800i全自动血细胞分析仪主要性能比较 [J], 刘桂香;商润萍
5.BC-3000血细胞分析仪计数血小板及其参数与XT-2000i血细胞分析仪差异分析[J], 华丽姿;郭秀荣
因版权原因，仅展示原文概要，查看原文内容请购买。
全自动血液细胞分析仪说明书1 仪器名称及型号1.1 仪器名称：全自动血液细胞分析仪1.2 型号：BC-3000plus2 生产厂家中国深圳医疗电子股东有限公司3 检测范围本仪器用于人全血细胞计数及分类4 检测原理4.1 细胞计数：BC—3000运用Coulter原理，用阻抗法测量WBC、RBC和PLT的体积分布和数目。
电极插在液体中计数孔的两边，在计数孔的两边周围建立了一个电场环境，根据血细胞非传导性的性质，当有细胞通过计数孔时，引起阻抗增大，因电流一定，相应电压发生变化形成脉冲而被检测；脉冲数代表细胞个数，脉冲的大小与细胞体积成正比，从而实现细胞的计数和分群。
4.2 细胞分类：脉冲的大小与细胞体积成正比，人为将30-90fl体积的细胞定为淋巴细胞、90-160fl体积的细胞定为中间细胞（单核、嗜酸、嗜碱等）、大于160fl体积的细胞定为中性粒细胞。
5 参数设置BC-3000测试参数有Hb、RBC、WBC、PLT、Lymph#、Mid#、Gran#、Lymph%、Mid%、Gran%、MCV、MCH、MCHC、RDW-CV、RDW-SD、HCT、MPV、PDW、PCT。
6 开关机程序1 开机：1.1 打开电源，系统进行自检，显示时间和日期。
1.2 自检后，系统会对所有硬件进行初始化。
1.3 仪器进行空白检测合格后即可开展室内质控和标本检测。
2 关机：每日关闭机器电源之前执行关机程序，步骤如下：按“菜单”键，将光标移至“关机”选项，按“确认”键，进入关机界面，弹出关机对话框。
将E-Z液放置采样针下，按“开始”键，由采样针吸入1.6ml清洗液，开始执行关机操作。
关机程序结束后，屏幕提示“请关闭电源”，关BC-30000电源开关；处理废液。
7 标准程序7.1 打开电源前的检查7.1.1 试剂的检查：检查当天检测样品所需的试剂量，如果不够，应更换试剂，更换试剂后，进行几次空白检查，当空白计数结果低于标准才能开始检测样品。
1.2.2H BV-DN A定量检测采用聚合酶链反应(P CR)荧光探针法,仪器为达安DA7600荧光定量P CR仪。
试剂由中山大学达安基因股份有限公司提供,以拷贝数表示DN A含量。
1.2.3H BsA g定量检测仪器为雅培AX SY M plus全自动化学发光仪,采用化学发光微粒子免疫分析法测定,试剂由美国雅培公司提供。
2结果2.1EL ISA定性两种试剂检测结果一致,均为H BsA g (-)、抗-H Bs(+)、H BeA g(+)、抗-H Be(-)、抗-HBc(+)。
2.2H BV-DN A定量结果 6.29@104copy/mL。
2.3H BsA g定量结果2U/mL。
3讨论HBV感染模式在临床上常见的有8种,少见模式及其他可达20种[1-3]。
该病例用常规试剂检测,其乙型肝炎血清学标志物结果为H BsA g(-)、抗-H Bs(+)、H BeAg(+)、抗-HBe (-)、抗-H Bc(+),此种模式在临床中应属罕见模式。
从附加实验结果分析可以看出,当采用高灵敏的化学发光仪检测时,其H BsA g定量为2U/mL,说明HBsAg在该患者体内是以低水平存在,而一般EL ISA法检测的灵敏度不够,相对而言,雅培试剂的灵敏度可达0.01U/mL,特别是在低浓度(1ng/mL)时可以检测出常见变异株,因此当实验室遇到特殊感染模式时,一定要用高灵敏度的方法进行确证。
另外,该患者HBV-DN A检测结果为6.29@104copy/ mL,说明HBV在体内仍在复制,而体内又检测出抗-HBs (+)。
此种情况多见于:(1)病毒S区发生突变,常见为139~ 147的氨基酸发生突变或插入,使变异的H BsA g与抗-H Bs结合的亲和力下降,形成免疫逃避株感染;(2)由于S基因变异后表达的H BsA g不能被现行广泛使用的一些试剂所检出;(3) HBsAg不同亚型的再次感染[4]。
因此,对于H BV感染后,由于病毒在每一个体之间复制的强弱不同,机体对病毒抗原产生免疫反应差异以及H BV在感染过程中可能发生基因变异等原因,可使感染者血清出现一些特殊模式,因此实验室一方面要采用高灵敏度的检测方法加以确认;另一方面则要与临床沟通,结合临床表现对其进行具体分析,才能正确理解其临床意义。
迈瑞血球仪的常见故障及解决办法：1、维修时发现开机不能启动气源箱，只能进入系统后通过自检来排除前壳打开或者激光盒打开2、气源压力报警到“状态”查看，自检，调压阀3、环境温度报警找温度计或者估计当时环境温度，开空调15－30度；校准系数修改后，到状态里观察4、偶发HGB值低、RBC值低或者WBC值低（区分模式）3个通道都是分血阀来分配，互相独立，所以一个值低，另一个值未必就低，主要是清洗分血阀及相关灌路对于全自动进样也可能是穿样针处堵，导致针到分血阀处血样不够同时关注SV1、SV11、SV36，排废液不畅也会导致样本稀释5、增益、温度调节6、分类不好!!维护后、在图形正常基础上，也觉得没问题，建议医生做手工或者与其他五分类对比，唯一的方法7、转速异常插拔信号线、洗光耦和搅拌杆（一般被浸泡过产生结晶的光藕都会坏）、搅拌电机拿在手上检测8、机器模式相关性、重复性、线性9、白细胞总数为*号（或者为0），DIFF图一片黑，只有一点蓝影碎片；BASO图正常看特殊信息，看样本进入反应池状态，清洗管路、维护10、DIL池/WC1池故障控制气阀坏，池组件（液面传感器）故障，或者功率驱动板故障11、定量泵的调节、溶血剂的量的测定12、FS错误硬盘坏13、RBC气泡，BASO搅拌电机转速异常。
（旧机器）1,观察仪器工作状态,做血样时计数池声音异常,打开RBC计数池发现后面管路空,进入系统自检发现DIL池未满,打开右边侧门发现DIL池空,进行DIL灌注程序,无响应.检查发现GV76无动作,拆下GV76,清洁后工作正常.DIL池灌注后状态良好.2,拆开DIFF,BASO反应池上的搅拌电机组件发现固定座,电机光偶上很多水,估计是管路中液体清洗时喷射出来,清洁后在池外检测BASO电机有时正常,有时错误,怀疑检测光偶液体浸泡后工作不良.与穿刺试管检测光偶对换后仪器工作正常14、穿刺针上有血滴出来更换穿刺针和拭子后仪器故障排除15、本底异常，清洗后仍有2000多1.对计数池进行清洗，结果仍异常。

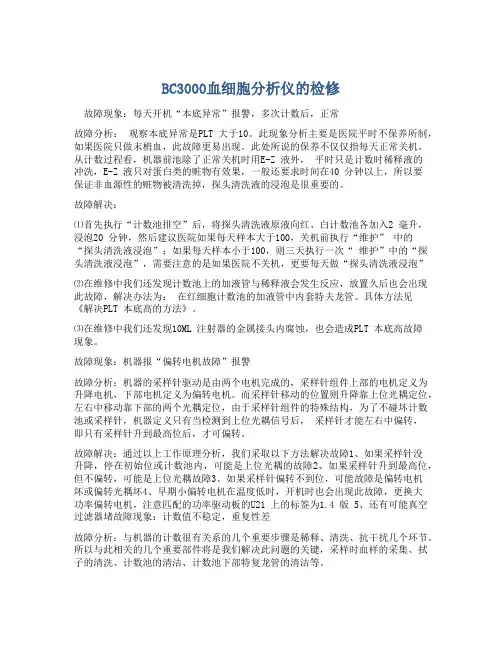

BC3000血细胞分析仪的检修故障现象：每天开机“本底异常”报警，多次计数后，正常故障分析：观察本底异常是PLT 大于10。
此现象分析主要是医院平时不保养所制，如果医院只做末梢血，此故障更易出现。
此处所说的保养不仅仅指每天正常关机。
从计数过程看，机器前池除了正常关机时用E-Z 液外，平时只是计数时稀释液的冲洗，E-Z 液只对蛋白类的赃物有效果，一般还要求时间在40 分钟以上，所以要保证非血源性的赃物被清洗掉，探头清洗液的浸泡是很重要的。
故障解决：⑴首先执行“计数池排空”后，将探头清洗液原液向红、白计数池各加入2 毫升，浸泡20 分钟，然后建议医院如果每天样本大于100，关机前执行“维护” 中的“探头清洗液浸泡”；如果每天样本小于100，则三天执行一次“ 维护”中的“探头清洗液浸泡”，需要注意的是如果医院不关机，更要每天做“探头清洗液浸泡”⑵在维修中我们还发现计数池上的加液管与稀释液会发生反应，放置久后也会出现此故障，解决办法为：在红细胞计数池的加液管中内套特夫龙管。
具体方法见《解决PLT 本底高的方法》。
⑶在维修中我们还发现10ML 注射器的金属接头内腐蚀，也会造成PLT 本底高故障现象。
故障现象：机器报“偏转电机故障”报警故障分析：机器的采样针驱动是由两个电机完成的，采样针组件上部的电机定义为升降电机，下部电机定义为偏转电机。
而采样针移动的位置则升降靠上位光耦定位，左右中移动靠下部的两个光耦定位，由于采样针组件的特殊结构，为了不碰坏计数池或采样针，机器定义只有当检测到上位光耦信号后，采样针才能左右中偏转，即只有采样针升到最高位后，才可偏转。
故障解决：通过以上工作原理分析，我们采取以下方法解决故障1、如果采样针没升降，停在初始位或计数池内，可能是上位光耦的故障2、如果采样针升到最高位，但不偏转，可能是上位光耦故障3、如果采样针偏转不到位，可能故障是偏转电机坏或偏转光耦坏4、早期小偏转电机在温度低时，开机时也会出现此故障，更换大功率偏转电机，注意匹配的功率驱动板的U21 上的标签为1.4 版 5、还有可能真空过滤器堵故障现象：计数值不稳定，重复性差故障分析：与机器的计数很有关系的几个重要步骤是稀释、清洗、抗干扰几个环节。
标准操作程序文件SOP医院名称：绿洲医院BC-3000plus是一台全自动血液细胞分析仪，由迈瑞生物医疗电子股份研制生产。
产品注册号：粤药管械（准）字2003第2210489号。
注册标准号：YZB/粤0080-2003。
■名称及用途仪器全称为BC-3000 Plus 全自动血液细胞分析仪，用于在临床和实验室定量分析血液细胞、白细胞3 分群计数的体外诊断设备。
BC-3000 Plus 全自动血液细胞分析仪主要用于定量的测量血液中19 项参数 + 3 直方图，这些参数具体中英文对照如下：1 9 参数：白细胞数目 WBC淋巴细胞数目 Lymph#中间细胞数目 Mid#中性粒细胞数目 Gran#淋巴细胞百分比 Lymph%中间细胞百分比 Mid%中性粒细胞百分比 Gran%红细胞数目 RBC血红蛋白 HGB平均红细胞体积 MCV平均红细胞血红蛋白含量 MCH平均红细胞血红蛋白浓度 MCHC红细胞分布宽度变异系数 RDW-CV红细胞分布宽度标准差 RDW-SD红细胞压积 HCT血小板数目 PLT平均血小板体积 MPV血小板分布宽度 PDW血小板压积 PCT三直方图：白细胞分布直方图 WBC Histogram红细胞分布直方图 RBC Histogram血小板分布直方图 PLT Histogram■产品分类BC-3000 Plus 按以下分类标准描述如下：按中国医疗器械管理分类：分析仪属于临床检验分析仪器（6840）中的血液分析系统，管理类别为II 类。
按电击防护分类：分析仪属I 类、B 型与患者无电气连接的普通设备。
按工作制分：连续运行设备。
■计数与体积计算的原理小孔电阻法■参数说明参数缩写缺省单位基本参数：白细胞数目WBC109/L红细胞数目RBC1012/L 血红蛋白HGB g/L血小板数目PLT109/L由直方图得出的结果：淋巴细胞百分比Lymph% %中间细胞百分比Mid% %中性粒细胞百分比Gran% %平均红细胞体积MCV fL红细胞分布宽度变异系数RDW-CV %红细胞分布宽度标准差RDW-SD fL平均血小板体积MPV fL血小板分布宽度PDW由计算得出的结果：淋巴细胞数目Lymph# 109/L中间细胞数目Mid# 109/L中性粒细胞数目Gran# 109/L红细胞压积HCT %平均红细胞血红蛋白含量MCH pg平均红细胞血红蛋白浓度MCHC g/L血小板压积PCT %■血红蛋白测量原理血红蛋白吸光性中心波长525nm■采样特性每次分析所需样本量全血样本(静脉血) 13μL预稀释样本（末梢血）20μL计量体积500μL 加溶血剂稀释液/每次WBC 测量300μL 第二次稀释液/每次RBC 和PLT 测量溶血剂体积0.5mL(全血)，0.36mL(末梢血)稀释比例全血末梢血WBC/HGB 1:304 1:400RBC/PLT 1:44492 1:44402细胞计数微孔尺寸WBC微孔100μm（直径），70μm（长）RBC微孔70μm（直径），60μm（长）测量时间小于1 分钟 / 次■性能指标显示围：参数显示围WBC(109/L) 0.0-999.9RBC(1012/L) 0.0-9.99HGB(g/L) 0-300MCV(fL) 0-250PLT(109/L) 0-3000线性围：参数线性围WBC(109/L) 0.0-99.9RBC(1012/L) 0.0-9.99HGB(g/L) 0-300MCV(fL) 40-150PLT(109/L) 10-999重复性：参数重复性（CV%）WBC (7.0-15.0×109/L) ≤ 2RBC (3.5-6.0×1012/L) ≤ 1.5HGB (110 – 180g/L) ≤ 1.5MCV (80.0 – 110.0fL) ≤ 0.5PLT (100 - 500×109/L) ≤ 4■显示彩色液晶（LCD），640×480 分辨率■输入输出两个RS232/C 串行口一个打印口一个键盘接口■条码扫描仪（可选）TYSSO CCD-82■置热敏记录仪■打印机（可选）EPSON LQ-300K，EPSON LQ-300K+ 或 EPSON LQ-1600K系列■报警通信故障 2.5ml和50ul电机故障10ml电机故障偏转电机故障升降电机故障DC-DC故障12V电源故障48V电源故障WBC A/D故障RBC A/D 故障PLT A/D 故障WBC 中断故障RBC中断故障PLT中断故障HGB 故障HGB 调整真空度低条码无效条码通信故障环境温度异常本底异常WBC 堵孔WBC 气泡RBC堵孔RBC 气泡无稀释液无冲洗液无溶血剂真空室压力低压力室压力低记录仪缺纸记录仪热敏头过热文件故障打印机缺纸或连接错■试剂稀释液M-30D型血液细胞分析仪用稀释液冲洗液M-30R型血液细胞分析仪用冲洗液溶血剂M-30L型血液细胞分析仪用溶血剂E-Z 清洗液（酶清洗液）M-30E 型血液细胞分析仪用E–Z 清洗液探头清洁液M-30P型血液细胞分析仪用探头清洁液■电源电压：AC 220V±10% 50Hz功率：150 W熔断器：AC 220 V 50Hz 2A■运行工作环境环境温度围：15℃～35℃（超出围系统将报警，仍可继续测量）相对湿度围：10%～85%■外形尺寸长度宽度高度40CM39CM46CM■重量25KGBC-3000Plus功能按键名称功能简介■按键面板23 个键组成的面板按键和[开始] 键完成对血细胞分析系统的操作控制。
