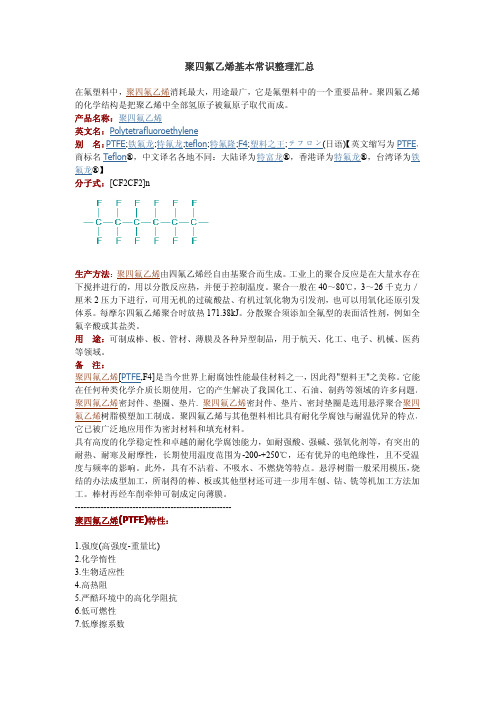

聚四氟乙烯基本常识整理汇总在氟塑料中，聚四氟乙烯消耗最大，用途最广，它是氟塑料中的一个重要品种。
聚四氟乙烯的化学结构是把聚乙烯中全部氢原子被氟原子取代而成。
产品名称：聚四氟乙烯英文名：Polytetrafluoroethylene别名：PTFE;铁氟龙;特氟龙;teflon;特氟隆;F4;塑料之王;テフロン(日语)【英文缩写为PTFE，商标名Teflon®，中文译名各地不同：大陆译为特富龙®，香港译为特氟龙®，台湾译为铁氟龙®】分子式：[CF2CF2]n生产方法：聚四氟乙烯由四氟乙烯经自由基聚合而生成。
工业上的聚合反应是在大量水存在下搅拌进行的，用以分散反应热，并便于控制温度。
聚合一般在40～80℃，3～26千克力／厘米2压力下进行，可用无机的过硫酸盐、有机过氧化物为引发剂，也可以用氧化还原引发体系。
每摩尔四氟乙烯聚合时放热171.38kJ。
分散聚合须添加全氟型的表面活性剂，例如全氟辛酸或其盐类。
用途：可制成棒、板、管材、薄膜及各种异型制品，用于航天、化工、电子、机械、医药等领域。
备注：聚四氟乙烯[PTFE,F4]是当今世界上耐腐蚀性能最佳材料之一，因此得"塑料王"之美称。
它能在任何种类化学介质长期使用，它的产生解决了我国化工、石油、制药等领域的许多问题。
聚四氟乙烯密封件、垫圈、垫片.聚四氟乙烯密封件、垫片、密封垫圈是选用悬浮聚合聚四氟乙烯树脂模塑加工制成。
聚四氟乙烯与其他塑料相比具有耐化学腐蚀与耐温优异的特点，它已被广泛地应用作为密封材料和填充材料。
具有高度的化学稳定性和卓越的耐化学腐蚀能力，如耐强酸、强碱、强氧化剂等，有突出的耐热、耐寒及耐摩性，长期使用温度范围为-200-+250℃，还有优异的电绝缘性，且不受温度与频率的影响。
此外，具有不沾着、不吸水、不燃烧等特点。
悬浮树脂一般采用模压，烧结的办法成型加工，所制得的棒、板或其他型材还可进一步用车刨、钻、铣等机加工方法加工。
密封基础知识介绍分解目录一、密封技术概述 (2)1. 密封定义及作用 (3)2. 密封技术发展历程 (3)3. 密封技术应用领域 (5)二、密封基本原理及分类 (6)1. 密封基本原理 (7)2. 密封类型及特点 (9)（1）按密封结构分类 (10)（2）按密封材料分类 (12)（3）按密封作用分类 (13)三、密封基础知识介绍 (14)1. 密封件基本知识 (15)（1）密封件定义及功能 (17)（2）密封件种类与选用 (18)（3）密封件的材料选择 (18)2. 密封介质及选择 (19)（1）液体介质 (21)（2）气体介质 (21)（3）其他介质及选择要点 (22)3. 密封技术参数与要求 (23)（1）压力范围及允许泄漏量 (25)（2）温度范围及影响 (26)（3）转速与摩擦性能要求 (27)四、密封安装与维护知识 (28)1. 密封安装注意事项 (29)（1）安装前的准备事项 (30)（2）安装过程中的注意事项 (31)（3）安装后的检查与验收 (32)2. 密封维护与管理 (32)（1）日常检查与维护 (34)（2）定期维护与保养 (35)（3）密封件的更换与报废标准 (35)五、密封故障分析及解决方法 (36)1. 密封故障类型及原因分析 (37)（1）常见密封故障类型 (39)（2）故障原因分析及排查方法 (40)2. 密封故障解决方法与预防措施 (41)一、密封技术概述密封技术作为一种重要的工程技术，广泛应用于各个领域，包括机械、化工、汽车、航空航天等。
密封技术的主要目的是防止介质（如液体、气体、固体颗粒）在特定空间或设备内发生泄漏，确保设备的正常运行，提高工作效率，并保障人员安全。
密封技术涉及的领域广泛，涵盖材料科学、流体力学、热力学、摩擦学等多个学科。
密封技术按照不同的分类方式可以划分为多种类型，按照密封件的结构形式，可以分为静态密封和动态密封两大类。
静态密封主要用于固定位置的密封，如法兰连接处的密封垫、螺纹连接的密封剂等。
在氟塑料中，聚四氟乙烯消耗最大，用途最广，它是氟塑料中的一个重要品种。
聚四氟乙烯的化学结构是把聚乙烯中全部氢原子被氟原子取代而成。
产品名称：聚四氟乙烯英文名：Polytetrafluoroethylene别名：PTFE;铁氟龙;特氟龙;teflon;特氟隆;F4;塑料之王;テフロン(日语)【英文缩写为PTFE，商标名Teflon®，中文译名各地不同：大陆译为特富龙®，香港译为特氟龙®，台湾译为铁氟龙®】分子式： [CF2CF2]n生产方法：聚四氟乙烯由四氟乙烯经自由基聚合而生成。
工业上的聚合反应是在大量水存在下搅拌进行的，用以分散反应热，并便于控制温度。
聚合一般在40～80℃，3～26千克力／厘米2压力下进行，可用无机的过硫酸盐、有机过氧化物为引发剂，也可以用氧化还原引发体系。
每摩尔四氟乙烯聚合时放热。
分散聚合须添加全氟型的表面活性剂，例如全氟辛酸或其盐类。
用途：可制成棒、板、管材、薄膜及各种异型制品，用于航天、化工、电子、机械、医药等领域。
备注：聚四氟乙烯[PTFE,F4]是当今世界上耐腐蚀性能最佳材料之一，因此得"塑料王"之美称。
它能在任何种类化学介质长期使用，它的产生解决了我国化工、石油、制药等领域的许多问题。
聚四氟乙烯密封件、垫圈、垫片. 聚四氟乙烯密封件、垫片、密封垫圈是选用悬浮聚合聚四氟乙烯树脂模塑加工制成。
聚四氟乙烯与其他塑料相比具有耐化学腐蚀与耐温优异的特点，它已被广泛地应用作为密封材料和填充材料。
具有高度的化学稳定性和卓越的耐化学腐蚀能力，如耐强酸、强碱、强氧化剂等，有突出的耐热、耐寒及耐摩性，长期使用温度范围为-200-+250℃，还有优异的电绝缘性，且不受温度与频率的影响。
此外，具有不沾着、不吸水、不燃烧等特点。
悬浮树脂一般采用模压，烧结的办法成型加工，所制得的棒、板或其他型材还可进一步用车刨、钻、铣等机加工方法加工。
聚四氟乙烯密封圈标准聚四氟乙烯密封圈标准：密封世界的神秘法则嘿，你知道吗？在工业的神秘宇宙中，就像超级英雄要有专属的神奇装备一样，聚四氟乙烯密封圈也有它的“超级标准”，要是不搞清楚，小心机器这个“大家伙”闹脾气，给你来个大罢工哦！**“密封魔法阵：尺寸要精准”**在聚四氟乙烯密封圈的世界里，尺寸精准可绝不是一句空话！就像给灰姑娘找水晶鞋，尺寸必须完美匹配，否则这密封圈就成了“捣蛋鬼”，根本没法施展密封魔法。
聚四氟乙烯密封圈的尺寸标准那可是相当严格的！直径、厚度、内径，每一个参数都要精确到毫米级别。
这就好比是建造摩天大楼，一砖一瓦的尺寸都不能有丝毫偏差，不然这楼可就要摇摇欲坠啦！比如说，如果密封圈的直径大了，安装的时候就会松松垮垮，跟没装没啥区别，泄漏问题照样出现；要是直径小了，那根本就装不上去，急得你直跺脚。
所以啊，在选择和制造聚四氟乙烯密封圈时，一定要对尺寸严格把关，让它成为密封世界里的“精准大师”！**“材质大考验：优质是关键”**材质对于聚四氟乙烯密封圈来说，那可是核心中的核心！就好像战士手中的宝剑，材质不好怎么能在战场上大杀四方？优质的聚四氟乙烯材质，就像是坚不可摧的“金刚不坏之身”，能够抵御各种恶劣环境的侵蚀。
它具有出色的耐高温、耐低温、耐腐蚀性能，简直就是密封界的“全能冠军”。
而那些劣质材质呢，就像是“纸糊的老虎”，一遇到点压力和化学物质就败下阵来，密封效果那叫一个惨不忍睹。
想象一下，如果在高温高压的化工设备中使用了劣质材质的密封圈，那泄漏事故就会像火山喷发一样，后果不堪设想！所以，一定要挑选材质上乘的聚四氟乙烯密封圈，让它成为设备的“坚固护盾”！**“表面平整度：光滑无瑕疵”**聚四氟乙烯密封圈的表面平整度，那可是个大讲究！这就好比是美女的脸蛋，要光滑细腻，不能有一点瑕疵。
一个表面平整光滑的密封圈，就像是在密封轨道上平稳行驶的列车，能够稳稳地堵住泄漏的缝隙。
反之，如果表面坑坑洼洼，那它就像是在崎岖山路上颠簸的马车，密封效果肯定大打折扣。
For personal use only in study and research; not for commercial use聚四氟乙烯密封圈的特性与橡胶密封圈相比：一、材质优点：聚四氟乙烯（PTFE)又名特氟龙/铁氟龙或塑料王（F4),是四氟乙烯单体的共聚物，它具有下列优点;1.化学稳定性：几乎所有的化学抗性，强酸、强碱或强氧化剂及有机溶剂等对它均不起作用。
2.热稳定性：裂解温度在400℃以上，因此，它能够在-200℃~+350℃范围内正常工作。
3.减磨性：PTFE材料摩擦系数极低，仅0.02，是橡胶的1/40.4.自润滑性：PTFE材料表面具有突出的自润滑性，几乎所有的粘性物质均不能粘附到它的表面上去。
二，填充改性：但是纯PTFE不耐磨，要是它具有实用性，必须对它填充改性处理。
我们采用两种方法:一种是无机物填充改性，在PTFE 里加入玻璃纤维、碳素纤维、石墨、二硫化钼等。
另一种是有机物填充改性，在PTFE里加入聚苯酯、聚苯硫醚等。
通过改性使PTFE 耐磨性能提高了2000倍，又增加了刚性、导热性，使油封达到高寿命要求。
三，密封原理： PTFE油封唇口在加工时被拉成喇叭状，由于PTFE 经拉制后具有记忆收缩能力，在工作中产生的摩擦热使唇口会不断收缩，所以不需要弹簧的帮助，它会紧紧抱在轴上，不让它与轴表面有间隙存在，又能补偿磨损。
四，产品优点：聚四氟乙烯（PTFE）油封与橡胶油封比较有以下优点：1、橡胶油封采用弹簧压紧的尖唇口，与轴接触面宽仅为0.3—0.5mm，PTFE油封采用无弹簧的宽唇动力结构，与轴接触面宽为5—7mm，这样可以保持一个足够的油膜，而且对轴的偏心不敏感，在径向跳动0.4mm工况下仍可正常工作。
2、PTFE油封内壁刻有与轴转向相反的螺纹槽，当轴旋转时会产生一个向内推力，阻止流体外流。
这个推力很高，致使能封住1.0MPa(单唇)、3MPa（双唇）流体的压力，橡胶油封仅为0.03MPa3、PTFE油封极佳的抗磨擦性,特别适用于无油或少油状态工作，即使长期停机后再度启用,也能立即拥有低磨擦特性，橡胶油封仅适合有油状态工作。
在氟塑料中，聚四氟乙烯消耗最大，用途最广，它是氟塑料中的一个重要品种。
聚四氟乙烯的化学结构是把聚乙烯中全部氢原子被氟原子取代而成。
产品名称：聚四氟乙烯英文名：别名： ;铁氟龙;特氟龙;;特氟隆;F4;塑料之王;テフロン(日语)【英文缩写为，商标名®，中文译名各地不同：大陆译为特富龙®，香港译为特氟龙®，台湾译为铁氟龙®】分子式： [22]n生产方法：聚四氟乙烯由四氟乙烯经自由基聚合而生成。
工业上的聚合反应是在大量水存在下搅拌进行的，用以分散反应热，并便于控制温度。
聚合一般在40～80℃，3～26千克力／厘米2压力下进行，可用无机的过硫酸盐、有机过氧化物为引发剂，也可以用氧化还原引发体系。
每摩尔四氟乙烯聚合时放热171.38。
分散聚合须添加全氟型的表面活性剂，例如全氟辛酸或其盐类。
用途：可制成棒、板、管材、薄膜及各种异型制品，用于航天、化工、电子、机械、医药等领域。
备注：聚四氟乙烯[4]是当今世界上耐腐蚀性能最佳材料之一，因此得"塑料王"之美称。
它能在任何种类化学介质长期使用，它的产生解决了我国化工、石油、制药等领域的许多问题。
聚四氟乙烯密封件、垫圈、垫片. 聚四氟乙烯密封件、垫片、密封垫圈是选用悬浮聚合聚四氟乙烯树脂模塑加工制成。
聚四氟乙烯与其他塑料相比具有耐化学腐蚀与耐温优异的特点，它已被广泛地应用作为密封材料和填充材料。
具有高度的化学稳定性和卓越的耐化学腐蚀能力，如耐强酸、强碱、强氧化剂等，有突出的耐热、耐寒及耐摩性，长期使用温度范围为-200250℃，还有优异的电绝缘性，且不受温度与频率的影响。
此外，具有不沾着、不吸水、不燃烧等特点。
悬浮树脂一般采用模压，烧结的办法成型加工，所制得的棒、板或其他型材还可进一步用车刨、钻、铣等机加工方法加工。
棒材再经车削牵伸可制成定向薄膜。
聚四氟乙烯()特性：1.强度(高强度-重量比)2.化学惰性3.生物适应性4.高热阻5.严酷环境中的高化学阻抗6.低可燃性7.低摩擦系数8.低介电常数9.低吸水性10.良好的风化属性详细介绍:聚四氟乙烯是四氟乙烯的聚合物。
聚四氟乙烯油封基础知识一、材质优点(1)化学稳定性：几乎所有的化学抗性，强酸、强碱或强氧化剂及有机溶剂等对它均不起作用。
(2)热稳定性：裂解温度在400℃以上。
因此，聚四氟乙烯能够在-200℃～300℃温度范围内正常工作。
(3)减摩性：聚四氟乙烯材料磨擦系数极低，仅0.02，是橡胶的1/40。
(4)自润滑性：聚四氟乙烯材料表面具有突出的自润滑性，几乎所有粘性物质均不能粘附到它的表面上去。
二、填充改性纯聚四氟乙烯不耐磨，要使它具有实用性，必需对它填充改性处理。
我们采用二种方法：一种是无机物填充改性，在聚四氟乙烯里加入玻璃纤维、碳素纤维、石墨、二硫化钼等。
另一种是有机物填充改性，在聚四氟乙烯里加入聚苯脂、聚苯硫醚等(适用于净水、食品，药品密封)。
通过填充改性使聚四氟乙烯耐磨性能提高了2000倍，又增加了钢性、导热性，使油封达到高寿命要求。
三、密封原理聚四氟乙烯油封唇口在加工时被拉成喇叭状，由于聚四氟乙烯经拉制后具有记忆收缩能力，在工作中产生的摩擦热使唇口会不断收缩，所以不需要弹簧的帮助，它会紧紧抱在轴上，不让它与轴表面有间隙存在，又能补偿磨损。
四、油封优点1、橡胶油封采用弹簧压紧的尖唇口，与轴接触面宽仅为0.3—0.5mm聚四氟乙烯油封采用无弹簧的宽唇动力结构，与轴接触面宽为5—7mm，这样可以保持一个足够的油膜，而且对轴的偏心不敏感，在径向跳动0.4mm工况下仍可正常工作。
2、聚四氟乙烯油封内壁刻有与轴转向相反的螺纹槽，当轴旋转时会产生一个向内推力，阻止流体外流。
这个推力很高，致使能封住1.0MPa(单唇)，3MPa(双唇)流体的压力，橡胶油封仅为0.03MPa。
3、聚四氟乙烯油封极佳的抗磨擦性,特别适用于无油或少油状态工作，即使长期停机后再度启用,也能立即拥有低磨擦特性。
4、聚四氟乙烯油封特别适用于高速旋转应用，速度可达30m/s。
5、聚四氟乙烯油封可做到无泄漏。
五、应用聚四氟乙烯油封主要应用在空压机、发动机、齿轮箱、马达、泵、空调、搅拌机、自动化精密机械、机器人、化学处理设备、制药和食品加工设备等等，特别适用于传统橡胶油封无法满足的应用。
四氟密封圈及其应用简介
四氟密封圈是一种高性能密封材料，主要由聚四氟乙烯（PTFE）制成。
这种材料具有出色的化学惰性、耐腐蚀性和温度稳定性，使其在各种工业领域中得到广泛应用。
四氟密封圈通常用于密封各种流体和气体，包括高温、高压和强腐蚀性介质。
由于其优异的耐磨损和低摩擦系数，四氟密封圈在高速旋转密封中表现优秀。
此外，这种密封圈还具有极低的气透性和水分吸收性，使其在高纯度流体和气体的密封中非常适用。
四氟密封圈具有良好的耐热性和耐低温性能，可以在-200℃至260℃的范围内使用。
但值得注意的是，PTFE是一种较软的材料，因此四氟密封圈需要采用特殊的设计和制造，以确保其在高压、高温和高速密封中的可靠性和耐久性。
四氟斯特封是一个组合件，由一个填充四氟圈和一个橡胶O型圈（或氟胶O型圈）组成。
O型圈作为施力元件，提供足够的密封力，并对四氟圈起补偿作用。
这种密封件适用于液压缸活塞杆的密封。
以上内容仅供参考，如需更全面准确的信息，建议查阅关于四氟密封圈的资料或文献，也可以咨询密封件方面的专家或工程师。
密封基础知识聚四氟乙烯以及聚四氟乙烯密封
圈
Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】
密封基础知识-----(聚四氟乙烯)以及(聚四氟乙烯密封圈) 聚四氟乙烯
聚四氟乙烯是四氟乙烯的聚合物。
英文缩写为PTFE。
聚四氟乙烯的基本结构为. - CF2 - CF2 - CF2 - CF2 - CF2 - CF2 - CF2 - CF2 - CF2 - CF2 -. 聚四氟乙烯广泛应用于各种需要抗酸碱和有机溶剂的,它本身对人没有毒性，但是在生产过程中使用的原料之一全氟辛酸铵(PFOA)被认为可能具有致癌作用。
聚四氟乙烯相对分子质量较大，低的为数十万，高的达一千万以上，一般为数百万（聚合度在104数量级，而聚乙烯仅在103）。
一般结晶度为90～95％，熔融温度为32 7～342℃。
聚四氟乙烯分子中CF2单元按锯齿形状排列，由于氟原子半径较氢稍大，
所以相邻的CF2单元不能完全按反式交叉取向，而是形成一个螺旋状的扭曲链，氟原子几乎覆盖了整个高分子链的表面。
这种分子结构解释了聚四氟乙烯的各种性能。
温度低于19℃时，形成13／6螺旋；在19℃发生相变，分子稍微解开，形成15／7螺旋。
虽然在全氟碳化合物中碳-碳键和碳-氟键的断裂需要分别吸收能量和／mol，但聚四氟
乙烯解聚生成1mol四氟乙烯仅需能量。
所以在高温裂解时，聚四氟乙烯主要解聚为四氟乙烯。
聚四氟乙烯在260、370和420℃时的失重速率（％）每小时分别为1×10-4、4×10-3和9×10-2。
可见，聚四氟乙烯可在 260℃长期使用。
由于高温裂解时还产生剧毒的副产物氟光气和全氟异丁烯等，所以要特别注意安全防护并防止聚四氟乙烯接触明火。
力学性能它的摩擦系数极小，仅为聚乙烯的1／5，这是全氟碳表面的重要特征。
又由于氟-碳链分子间作用力极低，所以聚四氟乙烯具有不粘性。
聚四氟乙烯在-196～260℃的较广温度范围内均保持优良的力学性能，全氟碳高分子的特点之一是在低温不变脆。
耐化学腐蚀和耐候性除熔融的碱金属外，聚四氟乙烯几乎不受任何化学试剂腐蚀。
例如在浓硫酸、硝酸、盐酸，甚至在王水中煮沸，其重量及性能均无变化，也几乎不溶于所有的溶剂，只在300℃以上稍溶于全烷烃（约／100g）。
聚四氟乙烯不吸潮，不燃，对氧、紫外线均极稳定，所以具有优异的耐候性。
电性能聚四氟乙烯在较宽频率范围内的介电常数和介电损耗都很低，而且击穿电压、体积电阻率和耐电弧性都较高。
耐辐射性能聚四氟乙烯的耐辐射性能较差（104拉德），受高能辐射后引起降解，高分子的电性能和力学性能均明显下降。
聚合聚四氟乙烯由四氟乙烯经自由基聚合而生成。
工业上的聚合反应是在大量水存在下搅拌进行的，用以分散反应热，并便于控制温度。
聚合一般在40～80℃，3～26千克力／厘米2压力下进行，可用无机的过硫酸盐、有机过氧化物为引发剂，也可以用氧化还原引发体系。
每摩尔四氟乙烯聚合时放热。
分散聚合须添加全氟型的表面活性剂，例如全氟辛酸或其盐类。
应用聚四氟乙烯可采用压缩或挤出加工成型；也可制成水分散液，用于涂层、浸渍或制成纤维。
聚四氟乙烯在原子能、航天、电子、电气、化工、机械、仪器、仪表、建筑、纺织、食品等工业中广泛用作耐高低温、耐腐蚀材料，绝缘材料，防粘涂层等。
化学性质
耐腐蚀性：能够承受除了熔融的碱金属，氟化介质以及高于300℃氢氧化钠之外的所有强酸（包括王水）、强氧化剂、还原剂和各种有机溶剂的作用。
绝缘性：不受环境及频率的影响，体积电阻可达1018欧姆?厘米，介质损耗小，击穿电压高。
耐高低温性：对温度的影响变化不大，温域范围广，可使用温度-190~260℃。
自润滑性：具有塑料中最小的摩擦系数，是理想的无油润滑材料。
表面不粘性：已知的固体材料都不能粘附在表面上，是一种表面能最小的固体材料。
耐大气老化性，耐辐照性能和较低的渗透性：长期暴露于大气中，表面及性能保持不变。
不燃性：限氧指数在90以下。
物理性质
聚四氟乙烯的机械性质较软。
具有非常低的表面能。
聚四氟乙烯密封圈
PTFE（聚四氟乙烯）复合材料是含有PTFE的两种或两种以上不同性质或不同相物质共混、共聚或组合在一起构成的性能比其组成材料优异的一类新型复合材料。
通过材料复合，既发挥了PTFE的优异特性，又克服了PTFE的冷流蠕变和不耐磨等缺点，使其具有减摩、耐磨、自润滑、耐蚀、耐热、耐老化、耐压缩、抗蠕变、尺寸稳定和线膨胀系数低等优点，并提高了导热性和硬度，降低了成本。
国内外已用这种新型复合材料制成特殊工况用的密封件，比如高压、高温、高速、高真空、易燃易爆、有毒、强腐蚀性介质等，这些密封件广泛用于石油化工、化肥、农药、航空、航天及核工业上，常用作往复轴向运动的密封，如活塞和活塞杆的密封。
既可用于干摩擦无油润滑的场合，又可在条件允许的情况下实行油润滑。
为增强PTFE复合材料密封件的弹性，必须与弹性体、压紧环、凸面座、凹面座、各种形式的金属弹簧进行结构组合，形成弹性致动密封。
最常用的是金属弹簧致动，这是将螺旋形的平弹簧或圆金属丝弹簧置于密封圈内通过机械加工或模压制成的环形空间内，以保证密封件能产生高度的弹性和磨损自动补偿作用，从而形成优异的动密封。
J形和L形聚四氟乙烯密封圈
J和L形密封圈常用PTFE添加石墨、玻璃纤维、青铜、二硫化钼和各种金属氧化物，以改善并增强PTFE的各种性能。
其特点是摩擦力小，能承受干摩擦；唇口和轴表面的磨损率低；温度适用范围为-50～200℃；耐油耐蚀；密封性优良。
例如用PTFE添加玻璃纤维等制作的L形密封圈用于液压和气动活塞上。
若添加15%玻璃纤维，就可使热膨胀系数下降1/2。
L形密封圈可作单向或双向运动的活塞密封。
J形密封圈用作活塞杆的密封，一般是将其安装在壳体上作为固定式密封，用来密封往复运动轴。
密封圈的底夹在壳体的凹槽中，由压盖支承。
唇端总是朝向正压侧，唇的内径与轴相接触，以便利用自紧密封原理实现密封，唇可以沿轴表面自由运动。
U形密封圈
以PTFE为基料再添加填料所制作的U形密封，可以安装在运动的活塞上，又可以作为固定密封安装在壳体上（图）起密封作用，而不需要调整填料压盖。
U形密封是平衡型密封，也就是在内径和外径上都密封，并配有支承环来保护密封（图），以防止在压力作用下被压扁或扭曲。
U形圈装在密封槽中，压环和唇之间间隙～3mm，即至少为唇缘厚度的25%，使唇部不得接触压环，以便系统流体自由进入，从而可以利用自紧原理进行密封。
压环的垂直腹板上的横向孔可以保证U形开口内的压力平衡。
图b所示是用一个橡胶O形圈来增加静态和动态的接触力，以改进初始密封效果。
图 U形密封圈的安装
a）随活塞运动的U形密封图；b）带有O形圈的U形密封图
V形密封圈
用PTFE添加玻璃粉、石墨或二硫化钼等可以制作V形圈。
V形圈以多个圈成组安装，有一个凸面座和一个凹面座（图）。
这样可以提高密封效果和使用寿命。
图c表示用波形弹簧增加自动接触力，从而起到预加载荷的作用并自动补偿V形圈的磨损。
图 V形密封圈及部件
a）V形圈组件，b）凸面座和凹面座；c）带波形弹簧的V形圈和组件
唇的截面内侧轮廓线为曲线，外侧轮廓线为直线，从而使得两个相邻环之间为点接触，以得到较高的挠性。
唇的曲线使得套装在一起的密封圈形成单线接触，从而迫使各密封圈以最小的摩擦靠着相邻圈的45°斜边产生挠曲。
凹面座的作用是防止压力升高时密封圈变形，凸面座有助于唇自动起作用，并在承受压力时产生可靠的密封。
适宜的弹簧尺寸，应使密封圈圆周长度上的平均载荷为18～27N/cm。
每套填料密封组件中V形圈的数量取3～5个。
其他密封圈
图为碳氟密封是用PTFE添加石墨、二硫化钼等混合物制成。
这种材料的耐磨性是纯P TFE的上百倍。
运动寿命比硅橡胶密封长。
适应温度范围-40～200℃，密封压力达70M Pa。
图用于往复运动轴的碳氟密封
该密封用于往复轴的密封。
密封内装有圆形和V形截面的各种机械弹簧（可用不锈钢带），有敞开的也有PTFE复合材料包起来的。
密封在安装时必须使弹簧受到压缩，从而可以在无压力时形成初始密封。
因其具有自密封机理，故密封效能随着压力的增加而增强。
密封嵌入时应使C形套的开口总是面对系统压力一侧，以形成自紧式密封。
敞形式的弹簧材料应根据流体的腐蚀性来选材。
当采用金属簧时，可用O形环弹性体来替代。
环槽密封反PTFE复合材料制成各种各样的有小槽的垫板，并与其他弹性挤压型密封件组成组合环槽密封，见图，PTFE复合材料垫板密封接触面，带有小锯齿槽。
这些环向的小槽形成许多类似迷宫的单个隔室，使每一道槽都产生压力降，从而将总压力。
