工件的六点定位原则一、概述工件的定位和夹紧是机械制造工艺中十分重要的技术内容之一，因为零件在加工时在机床上的正确安装（定位和夹紧）与否是获得合格零件的关键，保证加工时刀具与工件之间正确加工位置，就是说是保证零件的尺寸精度、形状和位置精度以及合格的表面质量等重要技术要求的关键。

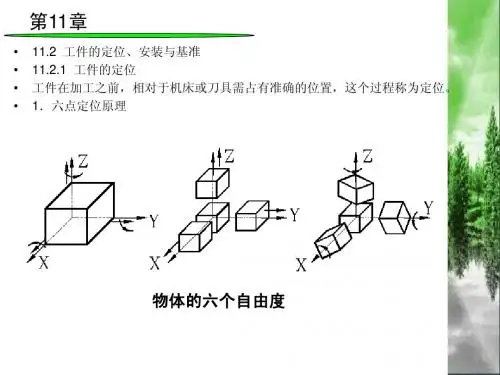

二、六点定位原则（一）六个自由度：物体在空间具有六个自由度，即沿x、y、z三个直角坐标轴方向的移动自由度和绕这三个坐标轴的转动自由度。
因此，要完全确定物体的位置，就必须消除这六个自由度。
（二）工件加工时限制自由度的目的：的相互位置精度。
（三）工件的六点定位原则：（工件图例说明）该工件需要保证槽子的位置尺寸是：A±△A、B ±△B、C ±△ C要保证A±△A要保证B±△B要保证C±△C（四）定位支承点的合理分布：如果定位支承点如图分布，将有以下自由没法限制，即为：使工件产生绕Y轴和Z轴的旋转而无法保证A±△A、B ±△B的加工精度定位支承点像这样在同一条直线上，是绝对不允许的，属不合理分布。
二、六点定位原则的应用（一）分析模型的建立1、建立三位坐标系2、设立分析平面一个大平面（三点）：限制一个移动和两个转动一个狭长平面（两点）：限制一个移动和一个转动一个小平面（一点）：限制一个移动（如图）（二）投影（1）对工件与夹具定位元件的接触面按其特点分别往三个坐标平面上投影。
（2（3（三）定位分析1、套类工件在芯轴上的定位：投影结果：1）XOY面限制了2）YOZ面限制了（2）圆柱形工件在V型贴上定位：1）圆柱在两个短V型铁上定位限制了：2）思考：A）圆柱体在长、短V型铁上定位。
B）圆柱体在车床上两顶尖安装时的定位。
六点定位原理在机械制造和加工领域，六点定位原理是一个极其重要的基础性概念。
它就像是一座基石，支撑着整个精密制造体系的大厦。
那什么是六点定位原理呢？简单来说，就是用六个合理分布的支撑点，来限制工件的六个自由度，从而使工件在空间中的位置完全确定。
我们先得明白啥是自由度。
想象一下一个放在空间中的物体，它可以沿着三个坐标轴移动，分别是 X 轴、Y 轴和 Z 轴，这就有了三个移动的自由度。
同时，这个物体还能绕着这三个坐标轴转动，这又产生了三个转动的自由度。
所以，一个物体在空间中总共有六个自由度。
六点定位原理中的这六个支撑点，可不是随便乱放的。
它们得精心布置，才能有效地限制住这六个自由度。
比如说，在一个平面上，如果我们用三个不在同一直线上的支撑点，就可以限制工件沿 X 轴和 Y轴的移动，以及绕 Z 轴的转动。
这三个支撑点就像是三把“锁”，把工件在这个平面上的自由度给“锁住”了。
再往上，如果我们在工件的侧面再设置两个支撑点，这两个支撑点就能够限制工件沿 Z 轴的移动以及绕 X 轴的转动。
这两个点又给工件加上了两把“锁”。
最后，在工件的顶部或者底部，设置一个支撑点，这个点就能限制工件绕 Y 轴的转动。
这样，六个支撑点就把工件的六个自由度全部限制住了，工件在空间中的位置就被完全确定了下来。
六点定位原理在实际的生产加工中有着广泛的应用。
比如说，在车床上加工一个轴类零件，我们需要把这个轴牢牢地固定住，不让它在加工过程中发生移动或者转动。
这时候，就可以运用六点定位原理，通过卡盘和顶尖等装置，给这个轴提供六个合理分布的支撑点，让它稳稳地待在那里，接受我们的加工。
在夹具设计中，六点定位原理更是起着关键的指导作用。
夹具设计师需要根据工件的形状、尺寸和加工要求，巧妙地布置这六个支撑点，以确保工件能够被精确地定位和夹紧。
如果支撑点布置得不合理，就可能导致工件在加工过程中出现位置偏差，影响加工精度，甚至可能造成废品。
而且，六点定位原理也不是绝对死板的。
