第43卷第1期山西建筑Vol.43No.l2 0 1 7 年1月SHANXI ARCHITECTURE Jan.2017 • 55 •文章编号：1009-6825 (2017)01-0055-02单柱高架车站的结构特征及设计要点靳羞(铁道第三勘察设计院集团有限公司，天津300251)摘要:结合单柱高架车站的结构特征，介绍了该车站的设计与结构选型方法，并从单柱墩、大悬臂盖梁、基础等方面，阐述了单柱 高架车站的设计要点，使车站的设计满足安全、经济、合理、美观等要求。
关键词:单柱高架车站，结构选型,单柱墩，大悬臂盖梁中图分类号:TU318随着我国城市化进程的加快，人口膨胀、交通拥堵、环境污染 等社会问题在大中型城市越发突出。
城市轨道交通具有节能、环 保、安全高效等特点，是有效疏解城市交通问题的良方。
在建设 过程中，特别是城市主城区，存在高楼林立、地下管线错综复杂、干道交通不容中断等现实困难;迫于场地所限、有效控制造价，部 分线路采用高架形式。
在确定站房型式时，宜优先考虑采用集占 地少、乘车环境好，且具有自然通风和天然采光，安全疏散容易等 优点于一身的单柱高架车站。
然而，单柱高架车站不符合《建筑 抗震设计规范》中的建筑结构体系;具有结构长宽比大、纵横向抗 侧力刚度差异明显、缺乏多道安全防线等一系列自身特性。
本文 系统地梳理此类结构的基本特征和设计要点，以期为同类工程设 计提供参考。
1单柱高架车站的结构特征单柱高架车站作为“桥一建”组合结构体系中的一种特殊形 式，主要由承受列车荷载的轨道梁和车站房屋主体结构组成;站 房主体结构通常由单柱墩+大悬臂预应力盖梁+轻钢屋盖组成。
图1为其实际应用。
图1武汉大智路站经分析，该类结构体系具有以下基本特征[1] :1)结构纵横向 抗侧刚度及动力特性差异明显;2)结构长宽比很大，结构扭转效 应明显;3)墩柱属于短柱或超短柱;4)结构在竖向存在刚度突变；5)结构缺乏多道防线;6)结构头重脚轻，重心上移，地震反应明显。
大悬臂盖梁独墩高架车站结构分析何衍萍;罗俊【摘要】The extension line on Chongqing transit line 2 takes a "bridge and building in one" elevated station with large cantilever cover beam and single abutment as its elevated station structure, and it is of a large and important building structure. The paper uses ifnite element method MIDAS application program to establish the whole ifnite element model of the station, makes calculation of structure members with different load combinations, and analyzes the structure temperature load effect and structure natural vibration characteristics.%重庆轨道交通2号线延伸线某“桥建合一”高架车站为大悬臂盖梁独墩高架车站结构，属于大型、重要结构。
文章应用有限元MIDAS应用程序建立该车站的整体有限元模型，以不同的荷载组合进行结构构件验算，并计算分析了结构的温度荷载影响及结构自振特性。
【期刊名称】《现代城市轨道交通》【年(卷),期】2015(000)003【总页数】4页(P50-53)【关键词】高架车站;桥建合一;大悬臂盖梁;结构分析【作者】何衍萍;罗俊【作者单位】中国土木工程集团有限公司，北京100038;中国土木工程集团有限公司，北京100038【正文语种】中文【中图分类】TU248.1何衍萍：中国土木工程集团有限公司，工程师，北京 100038城市轨道交通大悬臂盖梁独墩高架车站多采用“桥建合一”形式，该形式结构紧凑，较框架结构车站减少占地面积，将桥墩柱置于道路中央绿化带即可。

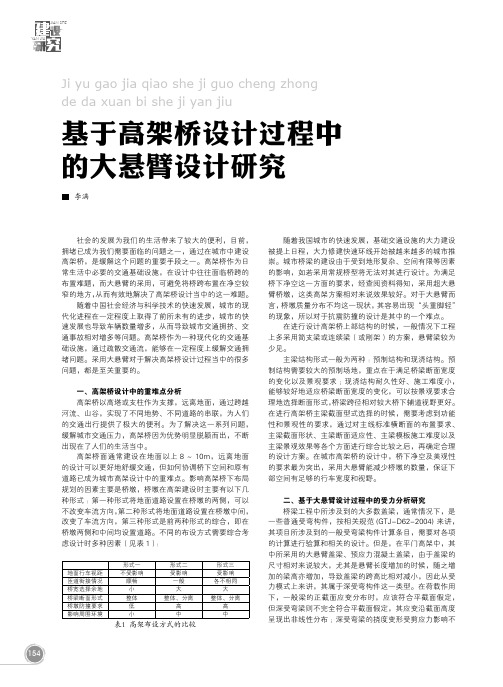

YAN JIU
图1
针对大悬臂深受弯构件相关的计算，按照《公路桥规》8.2.7条规定进行相关的验算。
计算时分两种情况，如图1所示，当墩柱边缘至外荷载作用点距离L 大于盖梁截面高度h 即L>h 时，其按一般钢筋混凝土悬臂梁计算正截面和斜截面极限状态承载力；当L<h 时，按照深受弯构件进行相关计算。
大悬臂梁承载能力极限状态的计算公式如下：
梁正截面的抗弯承载力计算:
z A f M S
sd
d
≤0
γ (1)
图2
综合此项目我们可以看出，在高架桥设计过程中，如果遇到桥下净空不足的问题，我们可以考虑采用大悬臂预应力盖梁桥墩，使桥墩集中于现有道路中心线的两侧，留出足够的净空，方便桥下通车。
四、结语
本篇论文概述了高架桥，大悬臂在设计的过程中的重难点，以及大悬臂的结构和应用上进行了阐述。
其次通过对某高架桥项目中大悬臂的应用分析，我们可以发现大悬臂在高架桥设计的过程中，对于解决桥体上下的净空问题。

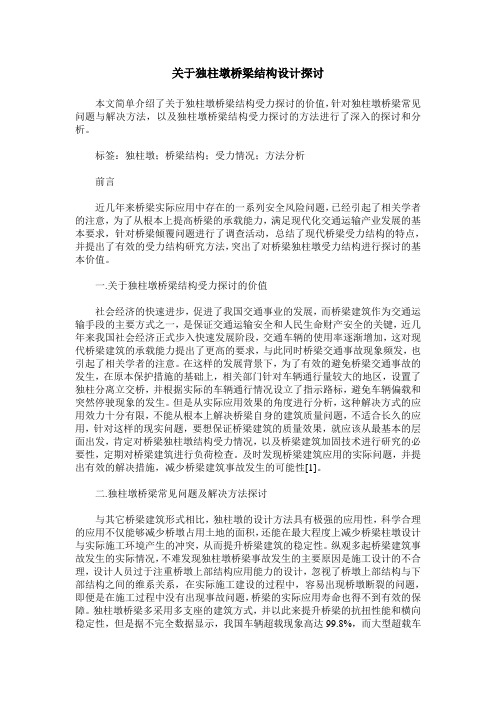

关于独柱墩桥梁结构设计探讨本文简单介绍了关于独柱墩桥梁结构受力探讨的价值，针对独柱墩桥梁常见问题与解决方法，以及独柱墩桥梁结构受力探讨的方法进行了深入的探讨和分析。
