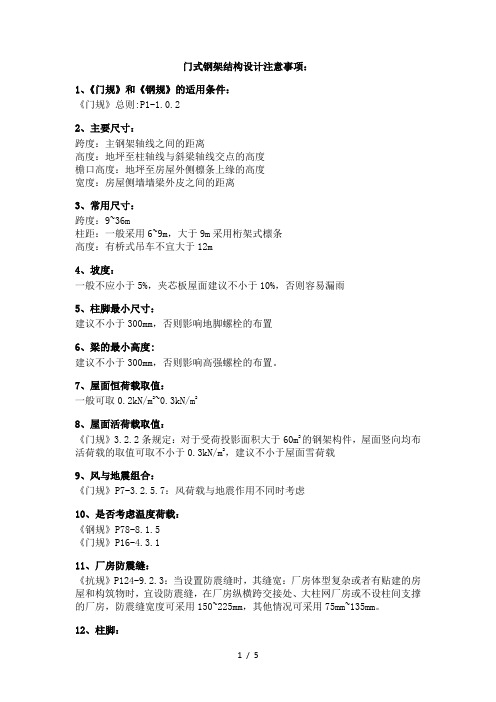

门式钢架结构设计注意事项：1、《门规》和《钢规》的适用条件：《门规》总则:P1-1.0.22、主要尺寸：跨度：主钢架轴线之间的距离高度：地坪至柱轴线与斜梁轴线交点的高度檐口高度：地坪至房屋外侧檩条上缘的高度宽度：房屋侧墙墙梁外皮之间的距离3、常用尺寸：跨度：9~36m柱距：一般采用6~9m，大于9m采用桁架式檩条高度：有桥式吊车不宜大于12m4、坡度：一般不应小于5%，夹芯板屋面建议不小于10%，否则容易漏雨5、柱脚最小尺寸：建议不小于300mm，否则影响地脚螺栓的布置6、梁的最小高度:建议不小于300mm，否则影响高强螺栓的布置。
7、屋面恒荷载取值：一般可取0.2kN/m2~0.3kN/m28、屋面活荷载取值：《门规》3.2.2条规定：对于受荷投影面积大于60m2的钢架构件，屋面竖向均布活荷载的取值可取不小于0.3kN/m2，建议不小于屋面雪荷载9、风与地震组合：《门规》P7-3.2.5.7：风荷载与地震作用不同时考虑10、是否考虑温度荷载：《钢规》P78-8.1.5《门规》P16-4.3.111、厂房防震缝：《抗规》P124-9.2.3：当设置防震缝时，其缝宽：厂房体型复杂或者有贴建的房屋和构筑物时，宜设防震缝，在厂房纵横跨交接处、大柱网厂房或不设柱间支撑的厂房，防震缝宽度可采用150~225mm，其他情况可采用75mm~135mm。
12、柱脚：《门规》P15-4.1.4：建议36m跨度以上的无吊车房屋也按照刚接考虑；重型荷载平台柱脚应采用靴梁柱脚；《门规》P45-7.2.17：《抗规》P129-9.2.16：13、横向水平支撑：宜设置在温度区间端部的第一或者第二开间，当端部支撑设在第二开间时，第一开间应设置刚性系杆《抗规》P125-9.2.9.2：屋盖水平支撑、纵向水平支撑的交叉斜杆均可按照拉杆设计，并取相同截面。
14、纵向水平支撑：《门规》P17-4.5.2.7：在设有驾驶室且起重量大于15t桥式吊车的跨间应设置纵向支撑桁架。
门式钢架设计主要规范及注意事项1、门规的适用条件详《门规》1.0.22、常用尺寸：跨度9~36m（大于36m时柱脚宜刚接）柱距6~9m 大于9m 檩条采用桁架式。
高度：有桥式吊车高度不宜大于12m。
坡度：不小于5%，有夹芯板时宜大于10%，否则容易漏雨。
柱脚：最小尺寸为300mm，否则地脚螺栓无法安装。
梁高：最小尺寸为300mm，否则高强螺栓无法安装。
3、荷载取值：恒荷载(以实例计算)：（1）屋面双层彩钢板（每层0.6mm） 6.65x2=13.3kg/m2 （2）100mm厚岩棉保温（岩棉密度100~150kg/m3，此处取100 kg/m3）100x0.1=10 kg/m2 （3）屋面檩条（计算檩条活荷载按0.5 KN/m2，檩条规格按C220X75X2.0X2.2 檩条间距按1.2m） 6.77/1.2=5.64 kg/m2 （4）屋面水平交叉支撑（按2Φ22 分摊到每榀钢架为1根，及水平刚性系杆取）1 kg/m2 （5）拉条(按2Φ12 0.888x2/6=0.296 )加檩托板取 0.3 kg/m2合计（具体根据实际情况计算）：30.24 kg/m2取0.3KN /m2 活荷载：一般取0.3KN /m2详《门规》3.2.2 《钢规》3.2.1。
风荷载与地震荷载：不同时考虑详《门规》3.2.5.5温度荷载：《门规》4.3.1 《钢规》8.1.54、柱脚设计：《门规》4.1.4 根据经验跨度大于36m时柱脚宜刚接《门规》7.2.17 《抗规》9.2.16柱脚锚栓：《门规》7.2.18 柱脚锚栓应采用Q235钢或Q345钢制作。
锚栓的锚固长度应符合现行国家标准《建筑地基基础设计规范》GB 50007的规定，锚栓端部应按规定设置弯钩或锚板。
锚栓的直径不宜小于24mm，且应采用双螺帽。
《门规》7.2.19计算有柱间支撑的柱脚锚栓在风荷载作用下的上拔力时。
应计入柱间支撑产生的最大竖向分力，且不考虑活荷载(或雪荷载）、积灰荷载和附加荷载的影响，恒荷载分项系数应取1.0 。

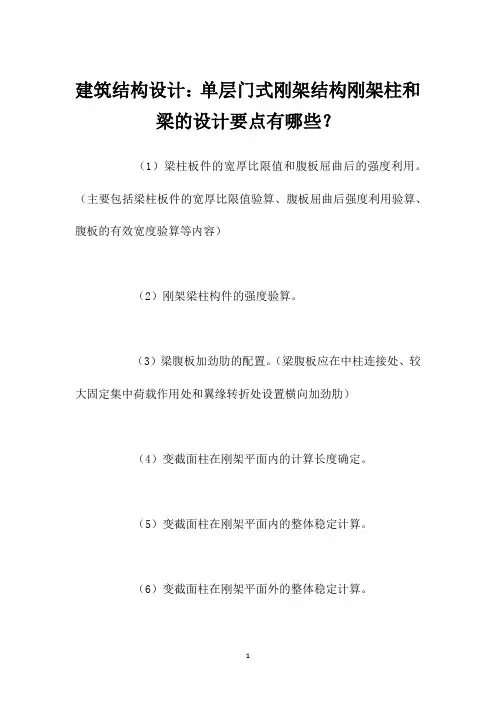

建筑结构设计：单层门式刚架结构刚架柱和梁的设计要点有哪些？
（1）梁柱板件的宽厚比限值和腹板屈曲后的强度利用。
（主要包括梁柱板件的宽厚比限值验算、腹板屈曲后强度利用验算、腹板的有效宽度验算等内容）
（2）刚架梁柱构件的强度验算。
（3）梁腹板加劲肋的配置。
（梁腹板应在中柱连接处、较大固定集中荷载作用处和翼缘转折处设置横向加劲肋）
（4）变截面柱在刚架平面内的计算长度确定。
（5）变截面柱在刚架平面内的整体稳定计算。
（6）变截面柱在刚架平面外的整体稳定计算。
（7）斜梁和隅撑的强度和稳定性计算。
（8）节点设计。
（包括斜梁与柱的连接及斜梁拼接、柱脚设计、牛腿设计、摇摆柱与斜梁的连接构造等内容）。

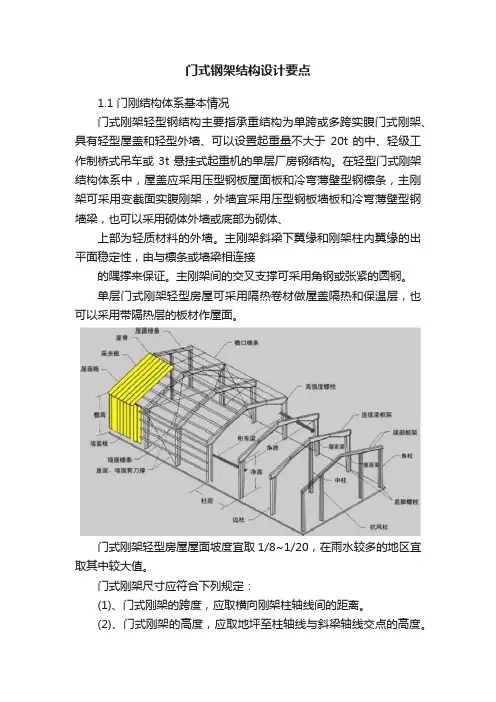

门式钢架结构设计要点1.1 门刚结构体系基本情况门式刚架轻型钢结构主要指承重结构为单跨或多跨实腹门式刚架、具有轻型屋盖和轻型外墙、可以设置起重量不大于20t 的中、轻级工作制桥式吊车或 3t 悬挂式起重机的单层厂房钢结构。
在轻型门式刚架结构体系中，屋盖应采用压型钢板屋面板和冷弯薄壁型钢檩条，主刚架可采用变截面实腹刚架，外墙宜采用压型钢板墙板和冷弯薄壁型钢墙梁，也可以采用砌体外墙或底部为砌体、上部为轻质材料的外墙。
主刚架斜梁下翼缘和刚架柱内翼缘的出平面稳定性，由与檩条或墙梁相连接的隅撑来保证。
主刚架间的交叉支撑可采用角钢或张紧的圆钢。
单层门式刚架轻型房屋可采用隔热卷材做屋盖隔热和保温层，也可以采用带隔热层的板材作屋面。
门式刚架轻型房屋屋面坡度宜取 1/8~1/20，在雨水较多的地区宜取其中较大值。
门式刚架尺寸应符合下列规定：(1)、门式刚架的跨度，应取横向刚架柱轴线间的距离。
(2)、门式刚架的高度，应取地坪至柱轴线与斜梁轴线交点的高度。
门式刚架的高度，应根据使用要求的室内净高确定，设有吊车的厂房应根据轨顶标高和吊车净高要求而定。
(3)、柱的轴线可取通过柱下端（较小端）中心的竖向轴线。
工业建筑边柱的定位轴线宜取柱外皮。
斜梁的轴线可取通过变截面梁段最小端中心与斜梁上表面平行的轴线。
(4)、门式刚架轻型房屋的建筑尺寸：其檐口高度，应取地坪至房屋外侧檩条下缘的高度；其最大高度，应取地坪至屋盖顶部檩条上缘的高度；其宽度，应取房屋侧墙墙梁外皮之间的距离；其长度，应取两端山墙墙梁外皮之间的距离。
(5)、门式刚架的跨度，宜为9~36m，以3m 为模数。
边柱的宽度不相等时，其外侧要对齐。
5(6)、门式刚架的高度，宜为4.5~9.0m，必要时可适当加大。
当有桥式吊车时不宜大于 12m。
(7)、门式刚架的间距，即柱网轴线在纵向的距离宜为6m，也可采用 7.5m 或 9m，最大可用 12m。
跨度较小时可用 4.5m。
(8)、挑檐长度可根据使用要求确定，宜采用0.5~1.2m，其上翼缘坡度宜与斜梁坡度相同。
门式刚架钢结构设计要点摘要：随着我国经济的发展，我国的建设发展越来越快，建筑中采用的结构形式也越来越多。
目前，门式刚架轻钢结构房屋广泛应用于工业和物流建筑。
由于工期短、自重轻、拆装方便、布置灵活，在建筑业得到了广泛应用。
为了进一步推动门式刚架轻型建筑结构在我国建筑行业的应用，有必要结合其结构优势，对其结构设计要点进行深入分析，优化设计工作，提高结构合理性。
在此基础上，本文简要分析了门式刚架轻型房屋钢结构设计要点。
关键词：门式刚架：轻型房屋钢结构：设计要点前言门式刚架钢结构是轻钢结构的一个分支。
迄今为止，设计、制造和建筑标准都有既定的制度和标准。
使用门式刚架建造的建筑物具有重量轻、工作时间短、外形美观、标准化程度高、综合建筑成本低等优点。
近年来，随着经济建设的需要，大量门式刚架钢结构被应用于工程建设。
一、门式刚架结构的形式及特点门式刚架结构是梁柱构件的组合，是一个由柱与直、弧形、线形梁刚性连接的承重框架体系。
有多种形式。
单层建筑和仓库广泛采用单层、单跨、双跨或多跨双坡度门式刚架。
根据通风和照明的需要，可以设置天窗、通风屋顶和采光带。
门式刚架的构件截面尺寸小，可有效利用建筑空间，从而降低房屋高度和建筑体积，且建筑造型简单美观。
其次，平面内外刚度好、刚度小，为制造、运输和安装提供了有利条件。
门式刚架有多种结构形式，包含如下：按构件体系分，有实腹式与格构式；根据截面组成，有等边截面和可变截面。
实腹式刚架截面通常为h形，少数为z形；网格横截面为矩形或三角形；根据结构材料的选择，采用普通钢、薄壁钢、钢管或钢板焊接。
与传统单层建筑相比，门式刚架钢结构具有以下特点:（1）便于拆除，可用于临时建筑，这是其显着特点。
（2）屋面板采用轻型压型钢板屋面。
因为屋顶很轻，支撑它的结构也很轻。
在外墙方面，砖墙有利于保温，降低了成本，但结构侧向位移要求严格，外观不佳，因此大部分仍采用彩钢墙板。
（3）刚架可采用变截面，且截面与弯矩成正比。
门式钢架设计主要规范及注意事项1、门规的适用条件详《门规》1.0.22、常用尺寸：跨度9~36m（大于36m时柱脚宜刚接）柱距6~9m 大于9m 檩条采用桁架式。
高度：有桥式吊车高度不宜大于12m。
坡度：不小于5%，有夹芯板时宜大于10%，否则容易漏雨。
柱脚：最小尺寸为300mm，否则地脚螺栓无法安装。
梁高：最小尺寸为300mm，否则高强螺栓无法安装。
3、荷载取值：恒荷载(以实例计算)：（1）屋面双层彩钢板（每层0.6mm） 6.65x2=13.3kg/m2 （2）100mm厚岩棉保温（岩棉密度100~150kg/m3，此处取100 kg/m3）100x0.1=10 kg/m2 （3）屋面檩条（计算檩条活荷载按0.5 KN/m2，檩条规格按C220X75X2.0X2.2 檩条间距按1.2m） 6.77/1.2=5.64 kg/m2 （4）屋面水平交叉支撑（按2Φ22 分摊到每榀钢架为1根，及水平刚性系杆取）1 kg/m2 （5）拉条(按2Φ12 0.888x2/6=0.296 )加檩托板取 0.3 kg/m2合计（具体根据实际情况计算）：30.24 kg/m2取0.3KN /m2 活荷载：一般取0.3KN /m2详《门规》3.2.2 《钢规》3.2.1。
风荷载与地震荷载：不同时考虑详《门规》3.2.5.5温度荷载：《门规》4.3.1 《钢规》8.1.54、柱脚设计：《门规》4.1.4 根据经验跨度大于36m时柱脚宜刚接《门规》7.2.17 《抗规》9.2.16柱脚锚栓：《门规》7.2.18 柱脚锚栓应采用Q235钢或Q345钢制作。
锚栓的锚固长度应符合现行国家标准《建筑地基基础设计规范》GB 50007的规定，锚栓端部应按规定设置弯钩或锚板。
锚栓的直径不宜小于24mm，且应采用双螺帽。
《门规》7.2.19计算有柱间支撑的柱脚锚栓在风荷载作用下的上拔力时。
应计入柱间支撑产生的最大竖向分力，且不考虑活荷载(或雪荷载）、积灰荷载和附加荷载的影响，恒荷载分项系数应取1.0 。

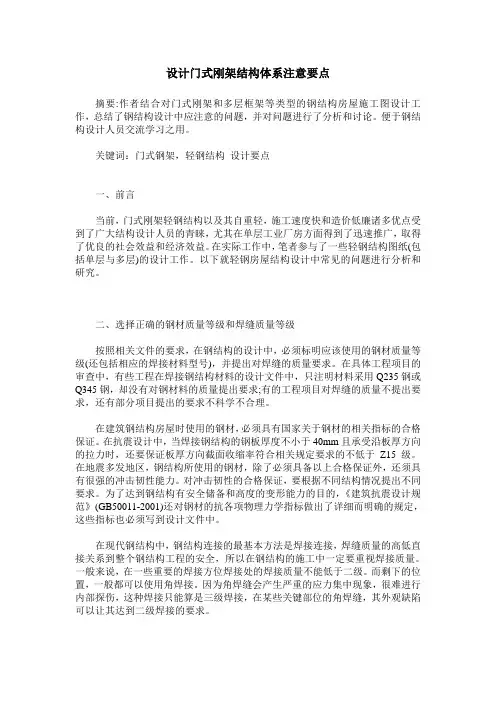

设计门式刚架结构体系注意要点摘要:作者结合对门式刚架和多层框架等类型的钢结构房屋施工图设计工作，总结了钢结构设计中应注意的问题，并对问题进行了分析和讨论。
便于钢结构设计人员交流学习之用。
关键词：门式钢架，轻钢结构设计要点一、前言当前，门式刚架轻钢结构以及其自重轻，施工速度快和造价低廉诸多优点受到了广大结构设计人员的青睐，尤其在单层工业厂房方面得到了迅速推广，取得了优良的社会效益和经济效益。
在实际工作中，笔者参与了一些轻钢结构图纸(包括单层与多层)的设计工作。
以下就轻钢房屋结构设计中常见的问题进行分析和研究。
二、选择正确的钢材质量等级和焊缝质量等级按照相关文件的要求，在钢结构的设计中，必须标明应该使用的钢材质量等级(还包括相应的焊接材料型号)，并提出对焊缝的质量要求。
在具体工程项目的审查中，有些工程在焊接钢结构材料的设计文件中，只注明材料采用Q235钢或Q345钢，却没有对钢材料的质量提出要求;有的工程项目对焊缝的质量不提出要求，还有部分项目提出的要求不科学不合理。
在建筑钢结构房屋时使用的钢材，必须具有国家关于钢材的相关指标的合格保证。
在抗震设计中，当焊接钢结构的钢板厚度不小于40mm且承受沿板厚方向的拉力时，还要保证板厚方向截面收缩率符合相关规定要求的不低于Z15级。
在地震多发地区，钢结构所使用的钢材，除了必须具备以上合格保证外，还须具有很强的冲击韧性能力。
对冲击韧性的合格保证，要根据不同结构情况提出不同要求。
为了达到钢结构有安全储备和高度的变形能力的目的，《建筑抗震设计规范》(GB50011-2001)还对钢材的抗各项物理力学指标做出了详细而明确的规定，这些指标也必须写到设计文件中。
在现代钢结构中，钢结构连接的最基本方法是焊接连接，焊缝质量的高低直接关系到整个钢结构工程的安全，所以在钢结构的施工中一定要重视焊接质量。
一般来说，在一些重要的焊接方位焊接处的焊接质量不能低于二级。
而剩下的位置，一般都可以使用角焊接。
YJK门式刚架设计YJK门式刚架是一种广泛应用于工业建筑、商业建筑等领域的钢结构构件。
它由主梁、副梁、柱子等组成，具有结构简单、承载能力高、抗震性能好等特点。
下面将详细介绍YJK门式刚架的设计流程和注意事项。
首先，在进行YJK门式刚架的设计之前，需要明确设计目标和要求。
这包括所承受的荷载、跨度、高度、使用环境等。
荷载可以分为静态荷载和动态荷载，例如自重、风载、雪载、地震力等。
根据不同的荷载要求，确定门式刚架的材料和截面尺寸。
其次，进行结构分析和计算。
通过应力分析和变形分析，确定门式刚架的主要构件的截面尺寸和型号。
根据设计要求，进行正常工作状态下的静力计算，考虑不同荷载的作用，计算构件的受力状态和内力情况。
根据力学平衡原理，计算出构件的截面尺寸和布置形式。
在进行计算时，需要注意以下几个方面。
首先，要合理选择门式刚架的荷载系数和荷载作用方式。
对于不同的荷载，需要采用相应的系数进行计算，以保证门式刚架的安全性。
其次，要考虑门式刚架的整体稳定性。
门式刚架的设计不仅要满足构件自身的强度要求，还要考虑整体的稳定性，防止结构失稳。
此外，还需要考虑门式刚架的变形情况，特别是在大跨度和高度的情况下，要进行合理的变形控制和抗震设计。
设计完门式刚架的结构后，还需要进行连接设计。
门式刚架的连接方式一般有焊接、螺栓连接等。
其中，螺栓连接是连接主要构件的常用方式。
在进行连接设计时，需要考虑连接形式、螺栓的规格和数量、连接点的受力情况等。
螺栓的规格和数量要根据构件的受力情况进行计算和选择，确保连接的安全可靠。
最后，对门式刚架进行初步设计后，还需要进行结构的检验和优化。
通过有限元分析等方法，对门式刚架在不同荷载下的受力状态进行模拟和分析，获取更准确的受力和变形情况。
根据分析结果，对门式刚架的设计进行修正和优化，提高结构的安全性和可靠性。
综上所述，YJK门式刚架的设计涉及多个方面，包括结构分析、计算、连接设计和优化。
在进行设计时，需要明确设计目标和要求，合理选择荷载系数和荷载作用方式，考虑整体稳定性和变形情况，进行连接设计和优化。
门式刚架设计的要点探讨我呀，一说到这门式刚架设计，那可就有好多话能唠。
这门式刚架啊，就像一个站在那儿的大铁门似的结构，看着简单，设计起来那可得费不少心思呢。
咱先说说这结构形式。
这门式刚架，那柱子和梁得搭得合理呀。
我就见过一个年轻的工程师设计的，那柱子看着就像两根细麻杆儿，梁呢，又粗又笨，就像个大棒槌横在上面，整个儿比例失调得厉害。
我当时就忍不住说：“你这设计得像啥呀，就像一个瘦小子扛着个大木头，看着就不稳当。
”他还委屈呢，说考虑了这个那个的。
我就告诉他：“你得从整体上看，这门式刚架就像一个人，各部分得匀称，比例协调了，看着就舒服，用起来也踏实。
”再讲讲荷载计算这一块儿。
这风荷载、雪荷载啥的，就像老天爷时不时给门式刚架使的绊子。
你要是没算好，那门式刚架在风里雪里可就遭罪了。
我记得有一回在一个工地上，那门式刚架在一场大雪后，就像个被欺负的小老头似的，歪歪斜斜的。
我一瞅那设计图，嘿，雪荷载算得那叫一个离谱，少算了不老少呢。
那负责设计的工程师啊，站在那儿愁眉苦脸的，脸皱得像个核桃。
我就拍拍他肩膀说：“老弟啊，这荷载计算可不能马虎，你得把老天爷可能使的劲儿都想到喽。
”连接节点也是重中之重。
这节点就像是关节，要是关节不灵光，整个门式刚架都得散架。
我见过那种焊接得毛毛糙糙的节点，就像缝补的衣服全是线头儿。
我就跟那工人师傅说：“你这可不行啊，这节点得焊得牢固又整齐，就像给两个人的手紧紧绑在一起，还得绑得好看。
”那师傅还跟我顶嘴呢，说：“不就一个小节点嘛，能有多大事儿。
”我当时就来气了，提高了嗓门说：“小节点？这就像人的关节，小关节出问题，人还能好好走路吗？”还有钢材的选用。
你得挑那种合适的钢材，就像给门式刚架选衣服，得合身。
不能图便宜就用那些劣质钢材。
我有次去一个材料市场，看到有些钢材表面都坑坑洼洼的，那要是用到门式刚架上，就像给一个人穿了破破烂烂的衣服，还指望着他能好好站岗，怎么可能呢？我就对旁边的采购员说：“这钢材可不能乱选，得选质量好的，这门式刚架以后要担重任的，可不能在这上面省钱。
