12KV金属铠装中置手车式高压柜技术说明书中压配电柜配置及要求标准一、主要设计技术指标要求1、设计标准及依据：国家最新的行业标准2、环境条件（1）海拔高度：小于1000米（2）环境温度：-50C～＋450C（3）最大相对湿度：日平均不大于95%，月平均不大于90%（4）地震列度：8度水平加速度：0.25g,垂直加速度：0.125g（5）环境污秽等级：Ⅱ级，（6）凝露和污秽运行条件下的严酷等级为2级，设备用于没有温度控制的地点。
3、额定技术参数（1）高压开关柜的额定技术参数：1）额定频率：50HZ2）相数：3相3）额定电压：12kV4）额定热稳定耐受电流：31.5kA/4秒5）额定峰值耐受电流：80kA6）额定工频及雷电冲击耐受电压水平如下：相对地：42kV/75KV相对相：42kV/75KV断口间：48kV/85KV7）类型：金属铠装，手车8）母线额定最大工作电流：1250A（2）真空短路器额定技术参数（3）接地开关额定技术参数1）额定短路热稳定电流：16kA/4s2）额定短路动稳定电流：40kA(peak)3）额定短路关合电流：40kA(peak)（4）防护等级外壳：IP4X；隔室间：IP2X4、技术性能要求（1）开关柜结构设计除应满足GB3906“3～35kV交流金属封闭开关设备”之要求外，还应满足下列要求：1）柜体的外壳和各功能单元之间的隔板均采用敷铝锌钢板弯折后栓接而成。
开关柜宜从结构上考虑内故障电弧的影响，柜顶应设压力释放板。
开关柜的门板采用冷扎钢板经钝化处理后采用静电喷涂和焙烤，表面抗冲击切耐腐蚀。
2）每只开关柜内应细分为若干个独立隔室。
各柜主母线室应经绝缘套管贯通，主母线安装后，各柜主母线室间被隔开。
3）开关装置的布置应便于进行监视、检查和维修。
4）电缆隔室的地板采用开孔的钢板，橡胶护套防护。
孔径应满足的电缆单芯分叉进入，并具备IP3X防护等级。
5）开关柜应具备防止误分、合断路器，防止带负荷移动手车，防止接地开关合上时送电，防止带电合接地开关，防止误入带电隔室等五项功能。
通过继电器实现手动控制、自投自复控制两进一母联系统：1.手动合闸 (两进一母联)（1）先使1SS5、2SS5、3SS5转换开关投向零位位置。
（2）供入1#电源和2#电源都正常时。
可分别用两端电源对系统供电。
（3）将1SS5转换开关扳至手动位置，按下1S1按钮，QL1在负载侧无故障时合闸，1#电源投入运行。
（4）将2SS5转换开关扳至手动位置，按下2S1按钮，QL2在负载侧无故障时合闸，2#电源投入运行。
（5）当1#电源、2#电源任一失电后，进线断路器QL1或QL2由于失压自行断开一台，此时可手动按下3S1按钮将母联断路器QL3合闸。
实现单端电源对系统供电。
（6）两进一母联三台断路器之间通过合闸回路电气互锁，只能最多两台断路器同时合闸。
2.自投（1）将1SS5、2SS5、3SS5转换开关投向自动位置，做好自投自复准备。
（2）当供入1#电源和2#电源都正常时。
自动投上1#进线QL1和2#进线QL2，分别为两端电源对系统供电。
（3）若 1#电源失电，则通过QL1的失压线圈断开QL1开关。
在负载侧无故障，且不为手动分闸情况下，1#进线柜中备自投启动回路的1K4接点还处在合位置使1K3线圈得电，则自动合上母联QL3断路器。
此时由2#电源带全部负荷（此时要求将1K4时继电器的延时时间设置为10-180S，大于进线失压时间，以保证母联开关有足够的时间进行合闸。
）（4）若 2#电源失电，则通过QL2的失压线圈断开QL2开关。
在负载侧无故障，且不为手动分闸情况下，2#进线柜中备自投启动回路的2K4接点还处在合位置使2K3线圈得电，则自动合上QL3开关。
由1#电源带全部负荷（此时要求将2K4时继电器的延时时间设置为10-180S，大于进线失压时间，以保证母联开关有足够的时间进行合闸。
）3．自复（1） 1#电源恢复时，QL1失压线圈得电，具备可以合闸条件，此时QL1还在断开位置，但进线端有电源，使1K7线圈得电，自动跳开母联断路器QL3。
两进一母联电气原理嘿，朋友们！今天咱来聊聊这两进一母联电气原理。
这玩意儿啊，就像是一个巧妙的魔术，让电流在电路中乖乖听话，跑来跑去地完成各种任务呢！你看啊，这两进一母联就好像是一个交通枢纽。
两根进线就像是两条大路，电流就像来来往往的车辆，它们各自带着能量往不同的地方输送。
而母联呢，就像是连接这两条大路的桥梁，可以在需要的时候让电流从一条路跑到另一条路上去，多神奇呀！想象一下，要是没有这个母联，那电流不就只能在一条路上走，多单调啊！有了母联，就有了更多的可能性。
就好比你本来只能走一条道去上班，突然多了一条捷径，那不是方便多了嘛！在实际应用中，两进一母联电气原理可重要啦！比如说在一些大型的工厂或者建筑里，电力供应可不能出岔子。
这时候，两进一母联就能发挥大作用啦！当一条进线出现问题的时候，母联立马就能挺身而出，让电流通过另一条进线继续工作，不至于让整个系统瘫痪。
这就像是家里的备用钥匙，平时可能不怎么用，但关键时刻能救急呀！而且啊，这个母联的切换可不是随便乱切的，这里面可有大学问呢！就像你开车换道也得看准时机呀，不能瞎搞。
这需要精确的控制和巧妙的设计，让一切都有条不紊地进行。
咱再说说这两进一母联的好处。
它能提高供电的可靠性呀！有了它，就不用担心一点小问题就导致停电啦。
这对于那些需要持续供电的地方，比如医院、数据中心，那可太重要了。
这就好像给电力系统上了一道保险，让人心里踏实。
还有哦，它还能让电力分配更加合理。
根据实际需求，灵活地切换进线，让电力资源得到更好的利用。
这不就是让电流去到它最该去的地方，发挥最大的作用嘛！总之呢，两进一母联电气原理虽然听着有点复杂，但它真的是个很了不起的东西。
它就像一个默默工作的幕后英雄，保障着我们的电力供应，让我们的生活和工作能够正常运转。
所以说呀，可别小看了它哟！大家都应该多了解了解它，说不定啥时候你就能用上这些知识呢！不是吗？。

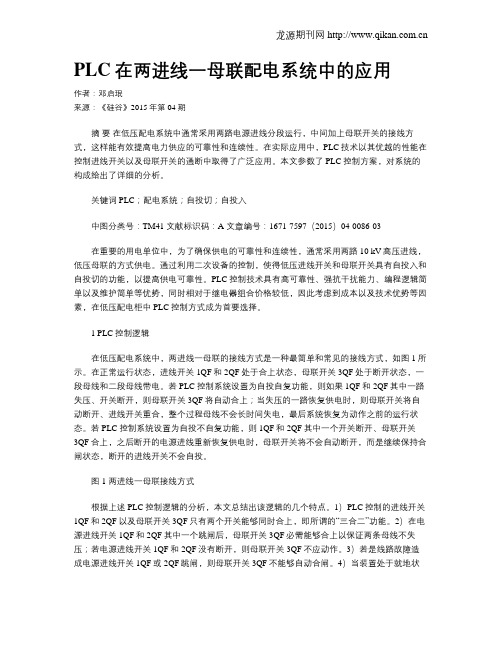

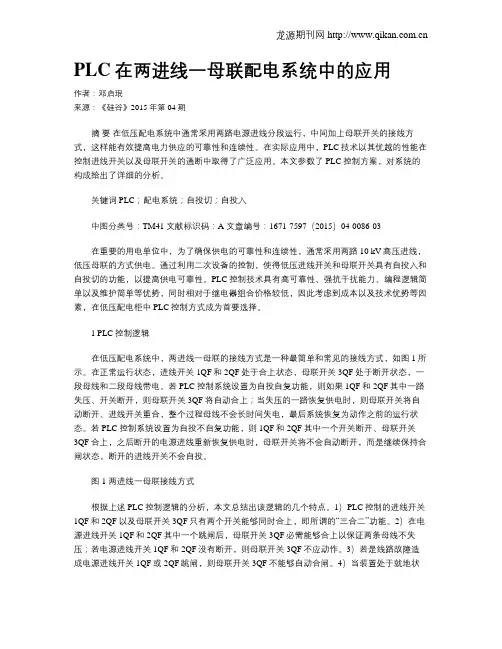

PLC在两进线一母联配电系统中的应用作者：邓启珉来源：《硅谷》2015年第04期摘要在低压配电系统中通常采用两路电源进线分段运行，中间加上母联开关的接线方式，这样能有效提高电力供应的可靠性和连续性。
在实际应用中，PLC技术以其优越的性能在控制进线开关以及母联开关的通断中取得了广泛应用。
本文参数了PLC控制方案，对系统的构成给出了详细的分析。
关键词 PLC；配电系统；自投切；自投入中图分类号：TM41 文献标识码：A 文章编号：1671-7597（2015）04-0086-03在重要的用电单位中，为了确保供电的可靠性和连续性，通常采用两路10 kV高压进线，低压母联的方式供电。
通过利用二次设备的控制，使得低压进线开关和母联开关具有自投入和自投切的功能，以提高供电可靠性。
PLC控制技术具有高可靠性、强抗干扰能力、编程逻辑简单以及维护简单等优势，同时相对于继电器组合价格较低，因此考虑到成本以及技术优势等因素，在低压配电柜中PLC控制方式成为首要选择。
1 PLC控制逻辑在低压配电系统中，两进线一母联的接线方式是一种最简单和常见的接线方式，如图1所示。
在正常运行状态，进线开关1QF和2QF处于合上状态，母联开关3QF处于断开状态，一段母线和二段母线带电。
若PLC控制系统设置为自投自复功能，则如果1QF和2QF其中一路失压、开关断开，则母联开关3QF将自动合上；当失压的一路恢复供电时，则母联开关将自动断开、进线开关重合，整个过程母线不会长时间失电，最后系统恢复为动作之前的运行状态。
若PLC控制系统设置为自投不自复功能，则1QF和2QF其中一个开关断开、母联开关3QF合上，之后断开的电源进线重新恢复供电时，母联开关将不会自动断开，而是继续保持合闸状态，断开的进线开关不会自投。
图1 两进线一母联接线方式根据上述PLC控制逻辑的分析，本文总结出该逻辑的几个特点。
1）PLC控制的进线开关1QF和2QF以及母联开关3QF只有两个开关能够同时合上，即所谓的“三合二”功能。
CTU空气断路器和负荷开关产品目录施耐德电气善用其效尽享其能全球能效管理专家施耐德电气为世界100多个国家提供整体解决方案，其中在能源与基础设施、工业过程控制、楼宇自动化和数据中心与网络等市场处于世界领先地位，在住宅应用领域也拥有强大的市场能力。
致力于为客户提供安全、可靠、高效的能源，施耐德电气2011年的销售额为224亿欧元，拥有超过130,000名员工。
施耐德电气助您——善用其效，尽享其能！施耐德电气在中国1987年，施耐德电气在天津成立第一家合资工厂梅兰日兰，将断路器技术带到中国，取代传统保险丝，使得中国用户用电安全性大为增强，并为断路器标准的建立作出了卓越的贡献。
90年代初，施耐德电气旗下品牌奇胜率先将开关面板带入中国，结束了中国使用灯绳开关的时代。
施耐德电气的高额投资有力地支持了中国的经济建设，并为中国客户提供了先进的产品支持和完善的技术服务，中低压电器、变频器、接触器等工业产品大量运用在中国国内的经济建设中，促进了中国工业化的进程。
目前，施耐德电气在中国共建立了53个办事处，28家工厂，7个物流中心，1个研修学院，3个研发中心，1个实验室，700多家分销商和遍布全国的销售网络。
施耐德电气中国目前员工数近28,000人。
通过与合作伙伴以及大量经销商的合作，施耐德电气为中国创造了成千上万个就业机会。
施耐德电气能效管理平台凭借其对五大市场的深刻了解、对集团客户的悉心关爱，以及在能效管理领域的丰富经验，施耐德电气从一个优秀的产品和设备供应商逐步成长为整体解决方案提供商。
今年，施耐德电气首次集成其在建筑楼宇、IT、安防、电力及工业过程和设备等五大领域的专业技术和经验，将其高质量的产品和解决方案融合在一个统一的架构下，通过标准的界面为各行业客户提供一个开放、透明、节能、高效的能效管理平台，为企业客户节省高达30％的投资成本和运营成本。
转变p为了更好的改变带给电力生活前所未有的高效无忧目录概述 (6)功能和特性 (12)推荐安装方式 (35)尺寸和连接 (46)电路图 (61)附加特性 (66)选型指南 (68)相关产品简介 (81)随着我国供电系统的发展，从住宅小区配电间、箱式变电站，到输变电站和城农网改造，现代配电网络正发生着变化：供电网络规模不断扩大；配电系统保护日益复杂；供电可靠性、连续性要求不断提高；电力管理难度更大；用户的需求不断从电力供给转向电力服务……CTU系列低压断路器，为输配电系统量身定做，全面满足上述供电系统需求：●秉承施耐德电气一贯出色品质，经典的高可靠、免维护、高环境适应性设计！●零飞弧、完善锁定、双重绝缘、人性化操作，提供最高等级的安全！●经典的保护功能和基础的测量功能，实现最简约的选择！CTU系列低压断路器基于供配电客户需求进行全新设计，引领先进供电系统应用理念：●两进线一母联自动投切系统，实现低压系统智能切换！●独特合环控制功能，避免线路切换产生停电或晃电！●全新环保设计，贯穿产品寿命每一阶段！转变，为更可靠、更高效、更智能的配电网络应用而改变，我们为现在和将来而设想：现代供配电网络——能否通过优化电网管理，使系统运行维护更加便捷、高效；能否通过完备应用，带给用户更多价值、服务！高标准的环境适应性CTU系列低压断路器所具备的高环境适应能力，可以保障配电系统在剧烈环Array境变化或严酷环境条件下依然稳定运行，例如建筑领域常用的箱式变电站，无空调环境的地下配电室，或空间狭小的安装环境。
两进线一母联（WQ7母联控制器）设计方案版本：拟制：校对：审核：批准：二零一二年一月制目录一引言 (5)1.1 项目背景及目标 (5)1.2 术语及缩略语 (5)1.3 设计参考文档 (5)二项目需求分析 (5)2.1 产品需求 (5)2.2 产品定位 (5)2.3 功能要求 (5)2.4 性能要求 (5)2.5 设计思路 (5)2.6 质量目标 (6)三外观设计方案 (6)3.1 外观设计整体要求 (6)3.2 外观设计注意事项 (6)四硬件设计方案 (6)4.1 部件选择 (6)4.2 系统连接框图 (6)4.3 系统逻辑框图 (7)4.4 系统接口及资源分配 (7)五软件设计方案 (7)5.1 开发调试环境 (7)5.2 开发资源需求 (7)5.3 程序设计方案 (7)5.4 程序设计周期 (7)5.5 生产工具 (7)六结构设计方案 (7)6.1 结构设计方案 (7)6.2 结构件延用情况 (8)6.3 结构设计注意事项 (8)七可靠性、安全性、电磁兼容性设计 (8)7.1 可靠性设计要求 (8)7.2 安全性设计要求 (8)7.3 电磁兼容性要求 (8)7.4 其它（包装、泡沫等） (8)八电源设计 (8)8.1 电源电气参数要求 (8)8.2 电源安全设计要求 (8)8.3 电源其它要求 (8)九散热设计 (9)9.1 整机散热设计 (9)9.2 部件散热设计 (9)十测试要求 (9)10.1 整机结构方面测试要求 (9)10.2 整机电气方面测试要求 (9)10.3 整机环境方面测试要求 (9)十一成本估算及控制 (9)11.1 成本估算 (9)11.2 成本控制 (10)十二项目风险及控制 (10)一引言2.1目的与范围a. 理清思路，以《WQ7母联控制器技术规格书》为设计目标，确定设计内容、设计步骤和设计检验方法；b. 作为两进线一母联开发的指导性文件，指导项目开发全过程；c. 作为公司内部项目评审的可视化文件，以此文件内容展开评审和讨论；2.2术语与缩略语2.33. 产品概述【对要开发产品从产品需求方面进行概要介绍，对产品实现进行初步分析，并进行必要的设计约束】两进线一母联主要用于自动控制切换带母线联络断路器的两路电源的供电系统。

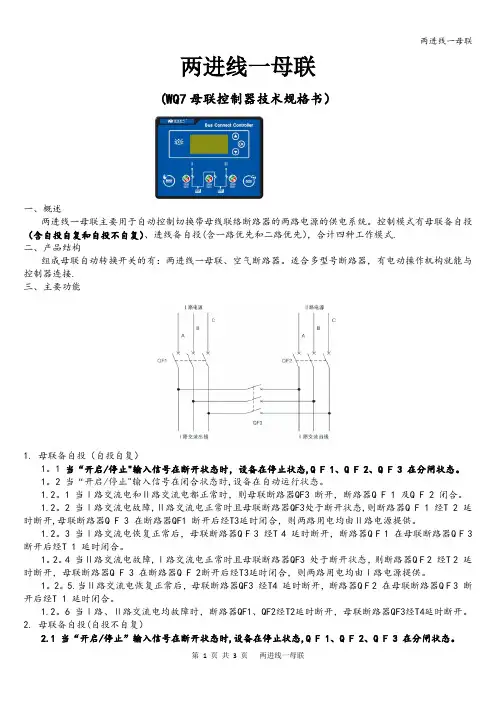

两进线一母联(WQ7母联控制器技术规格书）一、概述两进线一母联主要用于自动控制切换带母线联络断路器的两路电源的供电系统。
控制模式有母联备自投（含自投自复和自投不自复）、进线备自投(含一路优先和二路优先），合计四种工作模式.二、产品结构组成母联自动转换开关的有：两进线一母联、空气断路器。
适合多型号断路器，有电动操作机构就能与控制器连接.三、主要功能1. 母联备自投（自投自复）1。
1 当“开启/停止"输入信号在断开状态时，设备在停止状态,Q F 1、Q F 2、Q F 3 在分闸状态。
1。
2 当“开启/停止"输入信号在闭合状态时,设备在自动运行状态。
1.2。
1 当Ⅰ路交流电和Ⅱ路交流电都正常时，则母联断路器QF3 断开，断路器Q F 1 及Q F 2 闭合。
1.2。
2 当Ⅰ路交流电故障,Ⅱ路交流电正常时且母联断路器QF3处于断开状态,则断路器Q F 1 经T 2 延时断开,母联断路器Q F 3 在断路器QF1 断开后经T3延时闭合，则两路用电均由Ⅱ路电源提供。
1.2。
3 当Ⅰ路交流电恢复正常后，母联断路器Q F 3 经T 4 延时断开，断路器Q F 1 在母联断路器Q F 3 断开后经T 1 延时闭合。
1。
2。
4 当Ⅱ路交流电故障,Ⅰ路交流电正常时且母联断路器QF3 处于断开状态，则断路器Q F 2 经T 2 延时断开，母联断路器Q F 3 在断路器Q F 2断开后经T3延时闭合，则两路用电均由Ⅰ路电源提供。
1。
2。
5.当Ⅱ路交流电恢复正常后，母联断路器QF3 经T4 延时断开，断路器Q F 2 在母联断路器Q F 3 断开后经T 1 延时闭合。
1.2。
6 当Ⅰ路、Ⅱ路交流电均故障时，断路器QF1、QF2经T2延时断开，母联断路器QF3经T4延时断开。
2. 母联备自投(自投不自复）2.1 当“开启/停止”输入信号在断开状态时,设备在停止状态,Q F 1、Q F 2、Q F 3 在分闸状态。
两进线一母联原理嘿，朋友们！今天咱来唠唠两进线一母联原理。
这玩意儿啊，就好比是电路世界里的一套奇妙组合拳！想象一下，有两条进线，就像是两个大力士，各自有着自己的力量和任务。
它们源源不断地为后面的设备输送着电能，就像大力士在努力搬运着重要的物资。
然后呢，还有个母联在中间。
这个母联啊，可神奇了，它就像是个灵活的调度员。
当其中一条进线出了点小状况，比如说累了要歇会儿啦，或者遇到点小麻烦啦，这时候母联就立马行动起来，迅速地把电路切换到另一条进线上，保证后面的设备能持续不断地得到电能供应，一点都不耽误事儿。
你说这是不是很有意思？就好像我们走路，有两条路可以走，突然一条路有点堵，那咱就赶紧换另一条路走，目标还是能顺利到达嘛！两进线一母联原理在很多地方都大有用处呢！比如说在一些重要的场所，像医院啊、工厂啊，那可绝对不能停电啊，一旦停电后果不堪设想。
这时候两进线一母联就发挥大作用啦，它能确保电力的稳定供应，就像给这些地方上了一道保险。
咱再打个比方，这两进线一母联就像是一个团队里的两个主力队员和一个优秀的替补队员。
主力队员在场上拼搏的时候，替补队员就在旁边随时准备着，一旦有主力队员出状况，替补队员就能迅速顶上，保证团队的战斗力不受影响。
而且啊，这个母联的切换动作那可是相当迅速，几乎是瞬间完成的，你都感觉不到有啥变化。
它就这么悄悄地在背后保障着一切，默默付出，多了不起啊！在实际应用中，设计和安装两进线一母联系统可得非常精心才行。
就像盖房子，得把根基打牢了，每一块砖都得放好，不然房子可就不结实啦。
这系统也是一样，每个部件都得好好选，安装调试都得做到位，这样才能保证它可靠地工作。
大家想想，要是这系统没弄好，时不时就出点小毛病，那多闹心啊！就好比你正看着喜欢的电视节目呢，突然停电了，多扫兴啊！所以说啊，一定要重视这个两进线一母联原理，把它用好，让我们的生活和工作都能顺顺利利的。
总之呢，两进线一母联原理是电路世界里非常重要的一部分，它为我们的电力供应提供了可靠的保障。
1MT开关两进线-母联联锁通电操作说明：当开关1SA、2SA、3SA1投向就地位置时控制方式为柜上手动操作，其操作过程说明如下：当1#进线得电时，LOGO智能继电器Q1输出为1，即Q1触点闭合，1QFMT进线有电，可以进行合闸操作，按下1S1绿色按钮，1XF合闸线圈得电，1QFMT开关合闸。
当2#进线得电时，LOGO智能继电器Q3输出为1，即Q3触点闭合，2QFMT进线有电，可以进行合闸操作，按下2S1绿色按钮，2XF合闸线圈得电，2QFMT开关合闸。
两路进线分列供电。
这时三级负荷总开关得到供电，允许三级负荷总开关合闸。
当需要分闸时，按下1#进线中1S2红色按钮或2#进线中2S2红色按钮，1#进线中1MX或2#进线中2MX分闸线圈得电，1QMT 或2QMT开关分闸。
同时，联锁使三级负荷总开关分励线圈MX得电，使三级负荷总开关分闸，实现一路电源失电跳三级负荷的功能。
当1#进线开关分闸或2#进线开关分闸后，LOGO智能继电器Q5触点闭合。
母联3QFMT开关控制电源得以供电，按下3S1绿色按钮，3QF的合闸线圈得电，3QFMT开关合闸，实现一路电源通过母联供给两路正常的一、二级负荷的供电功能。
当开关投向远控位置，SCADA系统控制方式默认为远控自动时，两路进线分别供电合分闸过程操作说明其过程是：Q1、Q2触点闭合，1QFMT开关合闸，同时Q3、Q4触点闭合、2QFMT开关合闸，两路电源分别供电。
当一路电源失电时，保持Q1或Q3输出为0，同时Q7或Q8输出为1，触点闭合，使1QF 或2QFMT开关分闸，LOGO智能继电器Q6输出（经延时）为1，触点闭合使3QFMT开关合闸。
由一路电源经联络开关供给整段母线一、二级负荷，这过程两段母线三级负荷总开关全部跳闸，脱离供电。
当失电一路电源恢复供电时，LOGO智能继电器中Q5输出为0，触点打开，3QFMT开关仍然闭合，同时Q1或Q3输出仍为0，触点打开，1QF或2QFMT开关不能合闸，维持原来由一路电源供给两路负荷供电状态。
两进线一母联
WQ6母联控制器适用于两进线一母联双电源转换系统。
保证两进线断路器和联络断路器不能同时合闸。
当一路电源失电时，通过联络断路器的自动投入，实现供电电源的自动切换。
工作流程：
◎：1#进线电源正常，2#进线电源正常，1#开关合闸，2#开关合闸；◎：若1#进线电源异常，1#开关先分闸，母联开关延时合闸，当1#进线电源恢复正常后，母联开关先延时分闸，1#开关再合闸。
◎：2#进线电源异常同上。
WQ6母联控制器+ POP-HMI显示屏
POP显示屏是一种小型人机界面，它通过RS485通讯接口与WQ6母联控制器连接，能事实反映控制器的工作状态。
1：功能
F1----设置
F2----自动/停止状态选择（在SB1闭合有效）
SET----修改延时时间
ENT----确认
HOME----返回主画面
ALM----查看最近故障状态显示
ESC----退出故障状态显示。
在多电源低压系统中，为满足电磁兼容(E M C)要求，不应在变压器或发电机的星形点直接对地连接，在诸电源相互连接的导体与P E导体之间，应只连接一次，这一连接应设在总配电柜内(本文称为“一点接地方式”)。
此规定最早见于《低压电气装置第1部分：基本原则、一般特性评估和定义》G B/T 16895.1-2008 (等同采用I E C 60364-1:2005)312.2.1.2条,如图1。
在《低压电气装置第4-44部分：安全防护电压骚扰和电磁骚扰防护》G B/T16895.10-2021(等同采用I E C60364-4-44:2018)也有同样规定。
图1 多电源TN系统一点接地示意图规范中强调了在对电磁兼容有要求的场所，应采用一点接地方式，可以有效避免在接地导体中产生杂散电流，并可防止杂散电流引起的接地极腐蚀、火灾以及电磁干扰。
柜内一点接地方式不仅适用于多电源系统，也适用于单电源系统。
电源中性点采用一点接地方式已经逐渐为行业所接受。
国标图集14D504《接地装置安装》中给出变压器采用一点接地的具体做法。
南方电网公司已针对多电源一点接地方式制定了典型设计方案，很好地推动了行业技术发展。
下面对一点接地应用中的一些问题进行探讨。
一、对多电源系统的理解及变电室一点接地具体做法多电源系统包括以下两种情况。
(1)并联运行的多电源系统。
例如多台变压器并联运行情况，此种方式国外应用较多，国内很少采用。
随着“双碳”目标下可再生能源的大力发展，建筑分布式电源和市电并网运行的情况越来越多，例如建筑光伏发电系统在变压器低压侧并网，构成并联运行的多电源系统。
此种情况下应采用一点接地方式，否则正常运行时会在接地系统中产生杂散电流。
(2)非并联运行的多电源系统。
多个电源平时分列运行，且电源之间存在备用关系，并在电源端通过母线联络开关实现切换。
典型应用是两台变压器在低压侧采用分段单母线主接线，设置2进线1母联方式。
此种情况下推荐采用一点接地方式，进线和母联断路器采用3极开关，如图2。
两进线一母联（WQ7母联控制器技术规格书）一、概述两进线一母联主要用于自动控制切换带母线联络断路器的两路电源的供电系统。
控制模式有母联备自投（含自投自复和自投不自复）、进线备自投（含一路优先和二路优先），合计四种工作模式。
二、产品结构组成母联自动转换开关的有：两进线一母联、空气断路器。
适合多型号断路器，有电动操作机构就能与控制器连接。
三、主要功能1. 母联备自投（自投自复）1.1 当“开启/停止”输入信号在断开状态时，设备在停止状态，Q F 1、Q F 2、Q F 3 在分闸状态。
1.2 当“开启/停止”输入信号在闭合状态时，设备在自动运行状态。
1.2.1 当Ⅰ路交流电和Ⅱ路交流电都正常时，则母联断路器QF3 断开，断路器Q F 1 及QF 2 闭合。
1.2.2 当Ⅰ路交流电故障，Ⅱ路交流电正常时且母联断路器QF3处于断开状态，则断路器Q F 1 经T 2 延时断开，母联断路器Q F 3 在断路器QF1 断开后经T3延时闭合，则两路用电均由Ⅱ路电源提供。
1.2.3 当Ⅰ路交流电恢复正常后，母联断路器Q F 3 经T 4 延时断开，断路器Q F 1 在母联断路器Q F 3 断开后经T 1 延时闭合。
1.2.4 当Ⅱ路交流电故障，Ⅰ路交流电正常时且母联断路器QF3 处于断开状态，则断路器Q F 2 经T 2 延时断开，母联断路器Q F 3 在断路器Q F 2断开后经T3延时闭合，则两路用电均由Ⅰ路电源提供。
1.2.5.当Ⅱ路交流电恢复正常后，母联断路器QF3 经T4 延时断开，断路器Q F 2 在母联断路器Q F 3 断开后经T 1 延时闭合。
1.2.6 当Ⅰ路、Ⅱ路交流电均故障时，断路器QF1、QF2经T2延时断开，母联断路器QF3经T4延时断开。
2. 母联备自投（自投不自复）2.1 当“开启/停止”输入信号在断开状态时，设备在停止状态，Q F 1、Q F 2、Q F 3 在分闸状态。
2.2 当“开启/停止”输入信号在闭合状态时，设备在自动运行状态。
开关柜常用电气闭锁

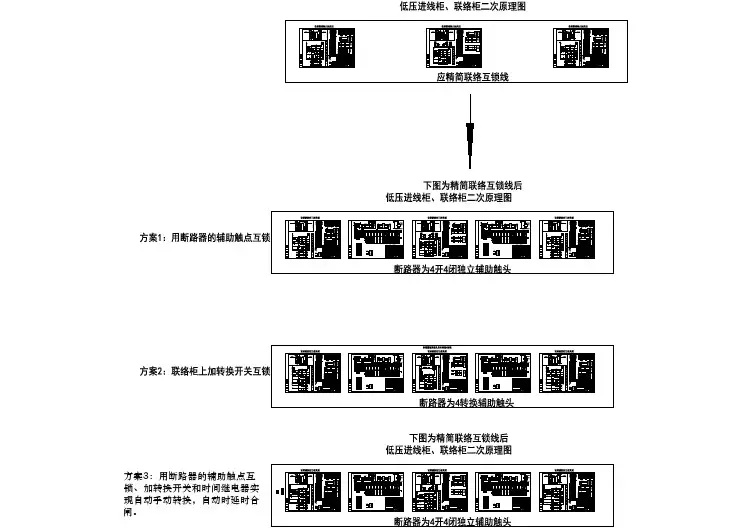

一般低压柜两台进线一台母联柜，三台柜内断路器通过闭点互为闭锁，只能同时合上两台断路器，闭锁闭点串联在合闸按钮和欠压回路之前，如下图所示
高压中置柜两台进线和一台母联柜，三台柜内断路器通过闭点互为闭锁，只能同时合上两台断路器，闭锁闭点串联在合闸回路和手车工作位置试验位置闭锁电磁铁回路之前，如果有远方就地转换开关，也要串联在转换开关之前。
如下图所示
母联柜后带隔离柜的高压柜，也要加闭锁。
隔离柜内的隔离手车要带有闭锁电磁铁，母联柜断路器和2#进线柜内的断路器要同时都在分闸位置(这样可以防止隔离手车带负荷摇进摇出，也可以防止闭锁电磁铁长时间通电)隔离手车才能摇进摇出，如下图所示:
闭锁电磁铁线圈的接点一般为45 46两个点。
进线柜断路器和计量手要有闭锁。
进线柜断路器在分闸位置的时候，计量手车才可以摇进摇出，计量手车在工作位置的时候，进线柜断路器才可以在工作位置合闸.如下图所示示
此图为进线柜断路器合闸回路，计量手车在工作位置的时候，进线柜断路器才能在工作位置合闸。
如果只有一台进线柜，就把前面母联柜和2#进线柜的闭点取消。
以上图纸时计量手车闭锁回路，进线柜断路器在分闸位置的时候，计量手车才可以摇进摇出。
当计量柜内没有用计量手车的时候，计量互感器装在柜内，用PT计量手车的时候，原理是一样的。
